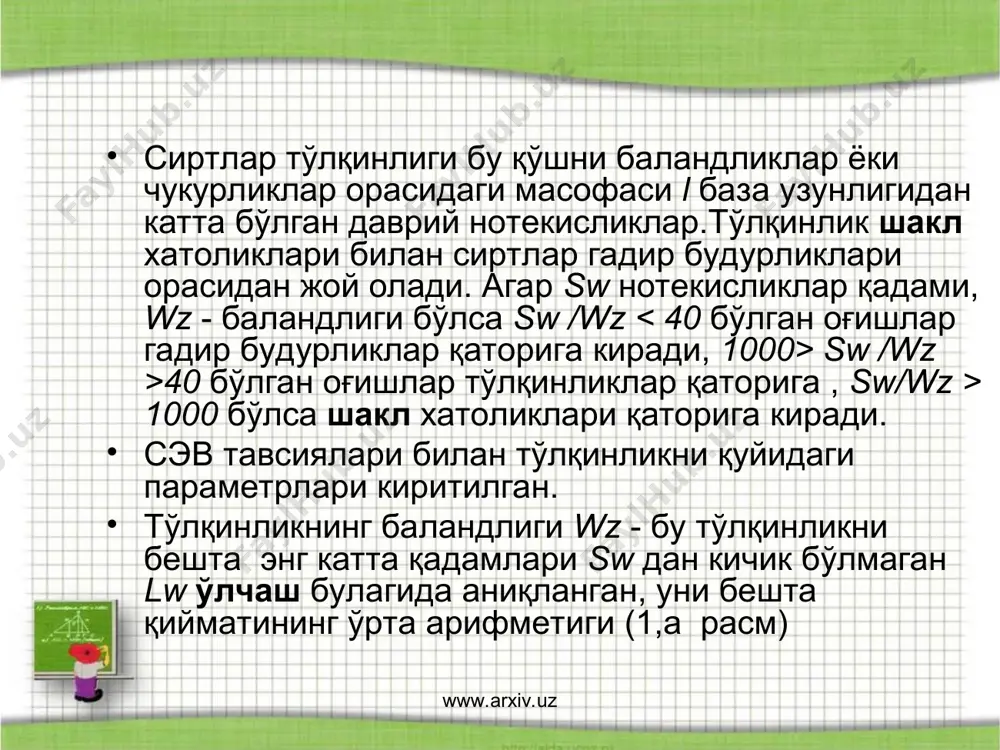

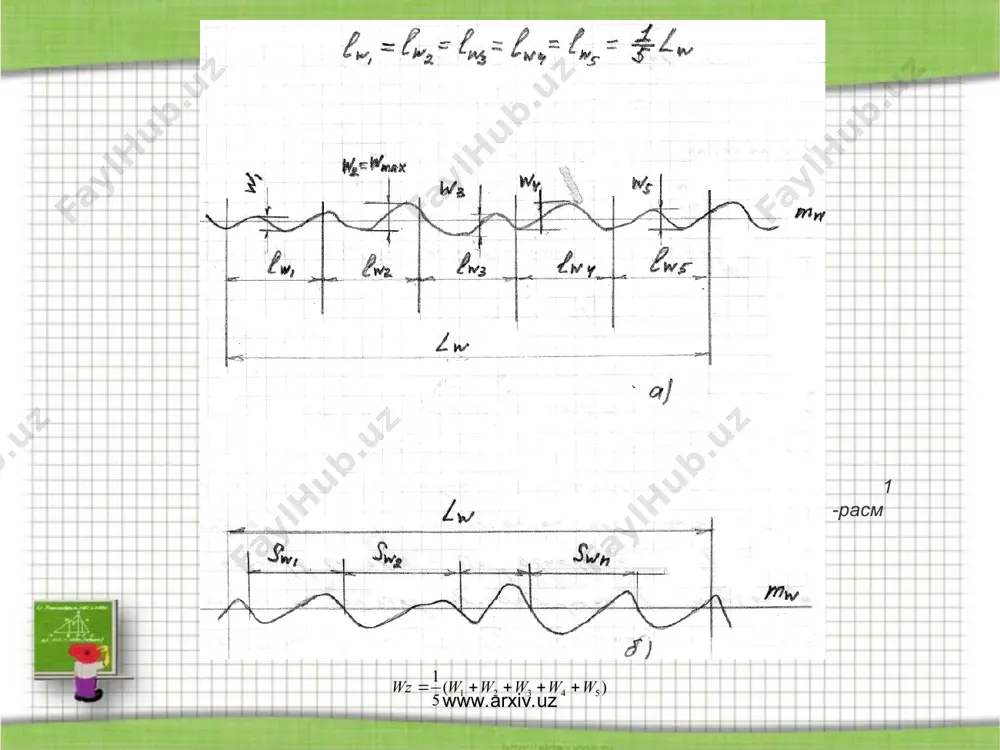

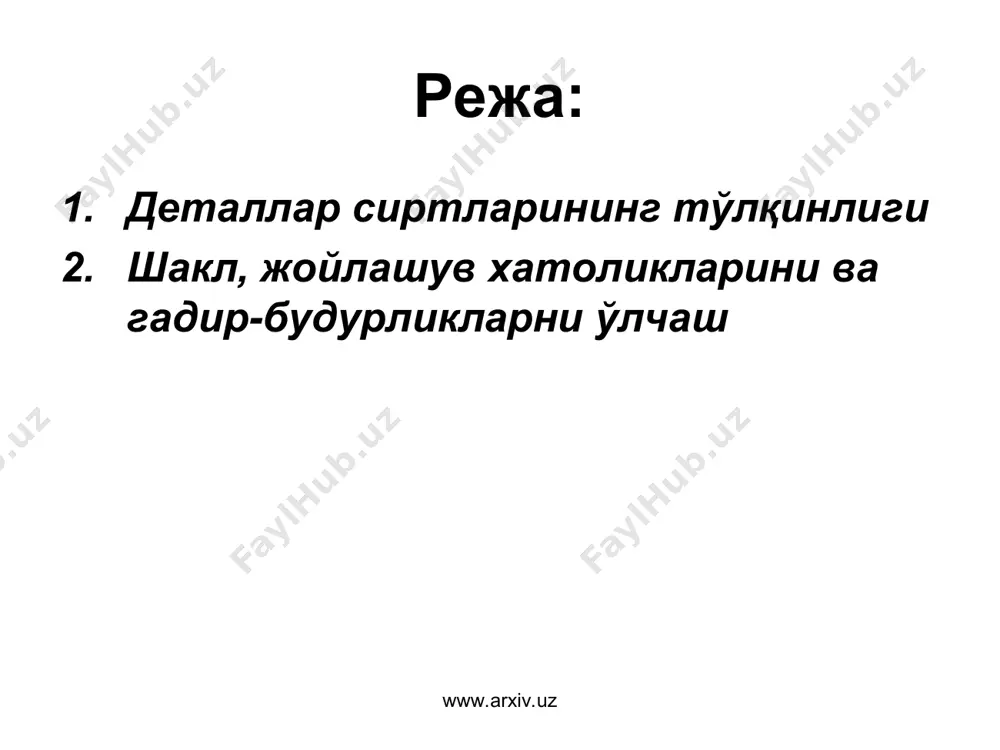

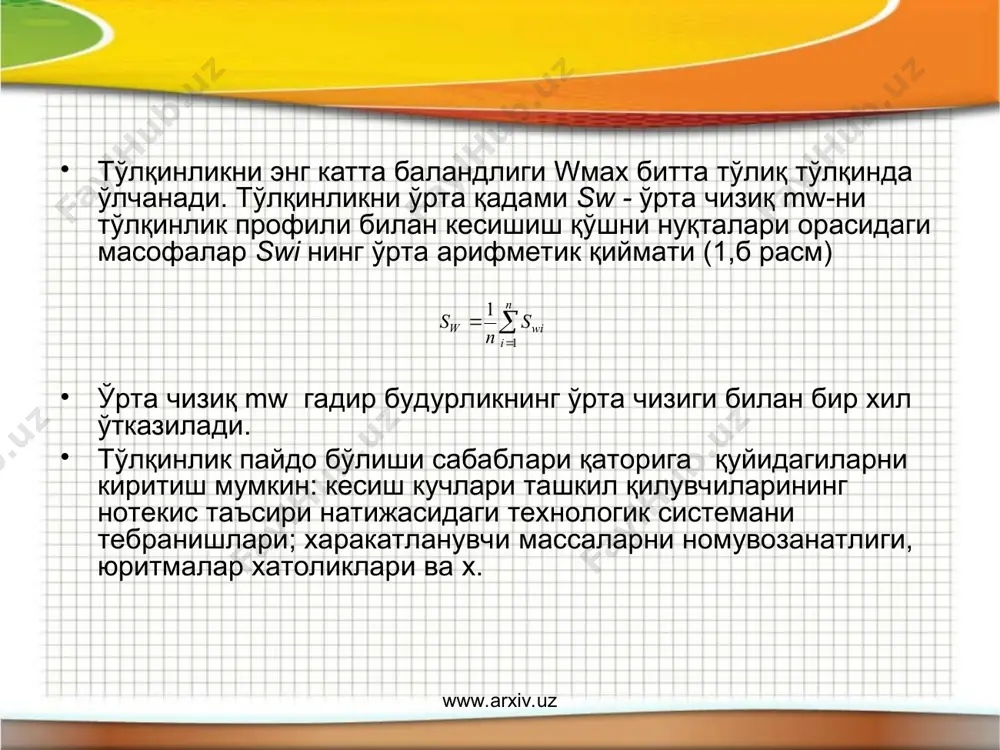

1461999949_62573.ppt ) ( 5 1 5 4 3 2 1 w w w w w wz + + + + = å = = n i wi w s n s 1 1 25 , 0 8 , 0 b a b a h 275 , 0 2 = = l ўзаро алмашинувчанлик асослари ва вазифалари юза ғадир-будирлигини меъёрлаш ва белгилаш тизими www.arxiv.uz www.arxiv.uz режа: деталлар сиртларининг тўлқинлиги шакл, жойлашув хатоликларини ва гадир-будурликларни ўлчаш www.arxiv.uz www.arxiv.uz сиртлар тўлқинлиги бу қўшни баландликлар ёки чукурликлар орасидаги масофаси l база узунлигидан катта бўлган даврий нотекисликлар.тўлқинлик шакл хатоликлари билан сиртлар гадир будурликлари орасидан жой олади. агар sw нотекисликлар қадами, wz - баландлиги бўлса sw /wz sw /wz >40 бўлган оғишлар тўлқинликлар қаторига , sw/wz > 1000 бўлса шакл хатоликлари қаторига киради. сэв тавсиялари билан тўлқинликни қуйидаги параметрлари киритилган. тўлқинликнинг баландлиги wz - бу тўлқинликни бешта энг катта қадамлари sw дан кичик бўлмаган lw ўлчаш …

). оғишлар қийматлари круглограмма устига концентрик айланалар чизилган тиник шаблон қўйиб аниқланади. россия федерациясининг "калибр" заводи кругломерларни 255, 256, 258 моделларини ишлаб чиқади. бу приборларда диаметри 0,5 - 350 мм, баландлиги 1500 мм гача бўлган деталларни 0,1; 0,2 мкм хатолиги билан назорат қилса бўлади. цилиндрликдан оғиш хатолигини бевосита ўлчаш воситалари хозирги кунда йук. бу хатолик тахминан цилиндрнинг икки чекка ва ўрта киркимлардаги энг катта ва энг кичик диаметрлар айирмасининг ярмига тенг қилиб аниқланади. www.arxiv.uz www.arxiv.uz текисликдан оғиш адилаклар, оптик линейка, оптик тор ва яссиўлчагичлар ёрдамида аниқланади. бу хатолик сиртга буек суркаб, кейин назорат плитаси билан уни сидириб, шунингдек профилограмма ёрдамидаҳам аниқланиши мумкин. гадир будурликлар контактли усулда профилографлар ва профилометрлар, контаксиз усулда интерферометр ва жуфт микроскоплар ёрдамида ўлчанади. профилометр - профилографларни кейинги юқорисезгир 252 модели (4 расм) металл ва нометалл махсулотлар сиртларининг гадир - будурликларини ва тўлқинлигини ўлчаш учун мўлжалланган www.arxiv.uz www.arxiv.uz 4-расм www.arxiv.uz www.arxiv.uz бу приборда ўлчовчи ўзгартиргич якори 2 …

л 3 сиртига тушган ёруғлик нурлари дастаси тор ёруғлик тасмаси кўринишидаги тирқиш тасвириниҳосил қилади. ёруғлик тасмаси детал сиртидаги нотекисликлар шаклини қабул қилиб сирт профилининг ёруғлик киркиминиҳосил қилади. шу профилдаги тасвир окулляр 5 да кузатилади ва мавжуд шкала бўйича ўлчанади. академик линник яратган мии-4 микроинтерферометрида намунавий кўзгу билан текширилаётган сиртдан кайтган ёруғлик нурлари устма-уст бирлаштирилганда интерференцион тасвир пайдо бўлади.(6 расм). www.arxiv.uz www.arxiv.uz 6-расм www.arxiv.uz www.arxiv.uz кўзгу сиртини бу ерда абсолют силик деб ҳисобласа бўлади. сирт тасвири интерференцион йўлаклар билан бирга окуллярда кузатилади. окулляр микрометри ёрдамида интерференцион йўлакии а эгилиш баландлигини йўлаклар интервалининг b энига нисбати аниқланади. шунда гадир - будурликлар баландлиги бу ерда  = 0,550 мкм - ёруғлик манбайининг ёруғлик тўлқини узунлиги. гадир - будурликлар қадами винтли окуляр микрометри билан аниқланади. бу приборда ўлчаш хатолиги 0,03 мкмдан ошмайди. цех шароитида гадир - будурликлар қиймати назорат қилинувчи сиртни гадир - будурликлар намуналари билан таккослаш усули билан аниқланиши мумкин. бунда аниқрок назорат …

юза ғадир-будирлигини меъёрлаш ва белгилаш тизими - Page 4

юза ғадир-будирлигини меъёрлаш ва белгилаш тизими - Page 5
