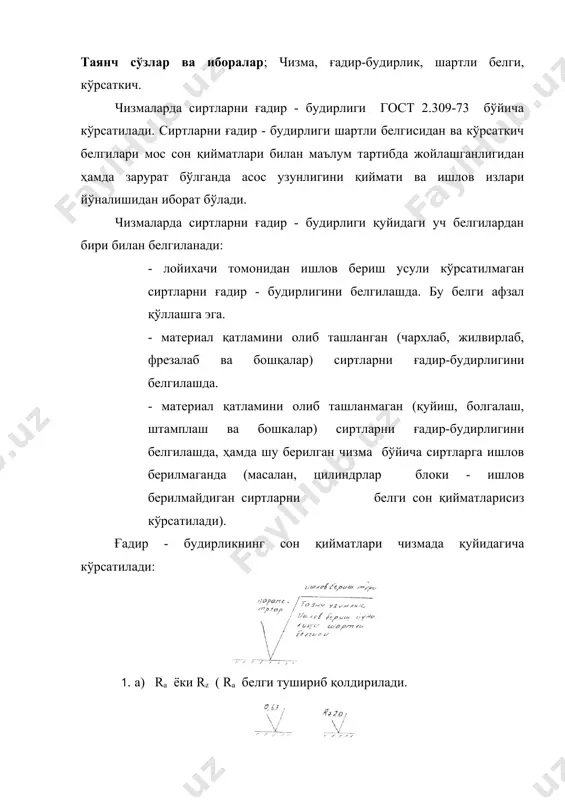

1404548140_54104.doc детал юзаларининг ғадир-будирлигини меъёрлаш тизими режа: 1.ғадир-будирликнинг қадам ва шакл кўрсаткичлари. 2.ғадир-будирликнинг чизмада белгиланиши. тўлқинсимонлик. таянч сўзлар ва иборалар; чизма, ғадир-будирлик, шартли белги, кўрсаткич. чизмаларда сиртларни ғадир - будирлиги гост 2.309-73 бўйича кўрсатилади. сиртларни ғадир - будирлиги шартли белгисидан ва кўрсаткич белгилари мос сон қийматлари билан маълум тартибда жойлашганлигидан ҳамда зарурат бўлганда асос узунлигини қиймати ва ишлов излари йўналишидан иборат бўлади. чизмаларда сиртларни ғадир - будирлиги қуйидаги уч белгилардан бири билан белгиланади: - лойихачи томонидан ишлов бериш усули кўрсатилмаган сиртларни ғадир - будирлигини белгилашда. бу белги афзал қўллашга эга. - материал қатламини олиб ташланган (чархлаб, жилвирлаб, фрезалаб ва бошқалар) сиртларни ғадир-будирлигини белгилашда. - материал қатламини олиб ташланмаган (қуйиш, болгалаш, штамплаш ва бошкалар) сиртларни ғадир-будирлигини белгилашда, ҳамда шу берилган чизма бўйича сиртларга ишлов берилмаганда (масалан, цилиндрлар блоки - ишлов берилмайдиган сиртларни белги сон қийматларисиз кўрсатилади). ғадир - будирликнинг сон қийматлари чизмада қуйидагича кўрсатилади: 1. а) ra ёки rz ( ra …

иртларга бўлган талаблар чизманинг юқориги ўнг бурчагига чиқарилади ва кавс ичида қўшимча белги қўйилади.

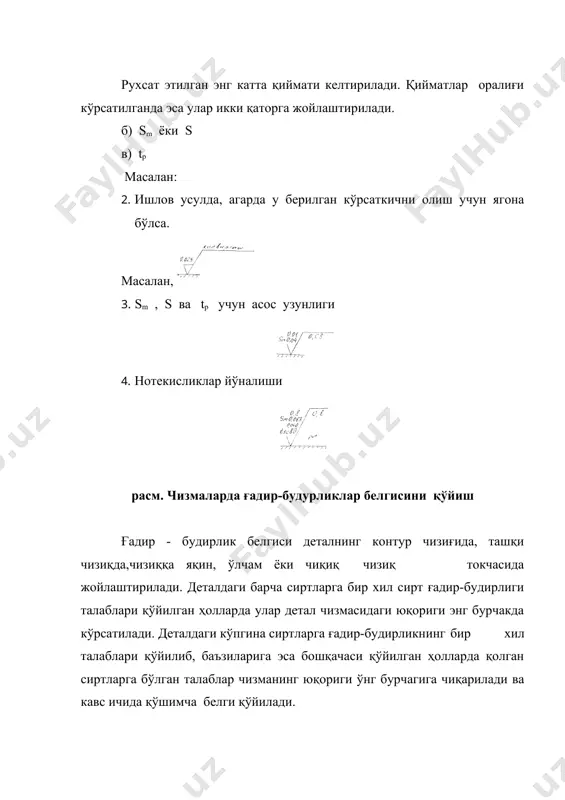

детал юзаларининг ғадир-будирлигини меъёрлаш тизими - Page 3
