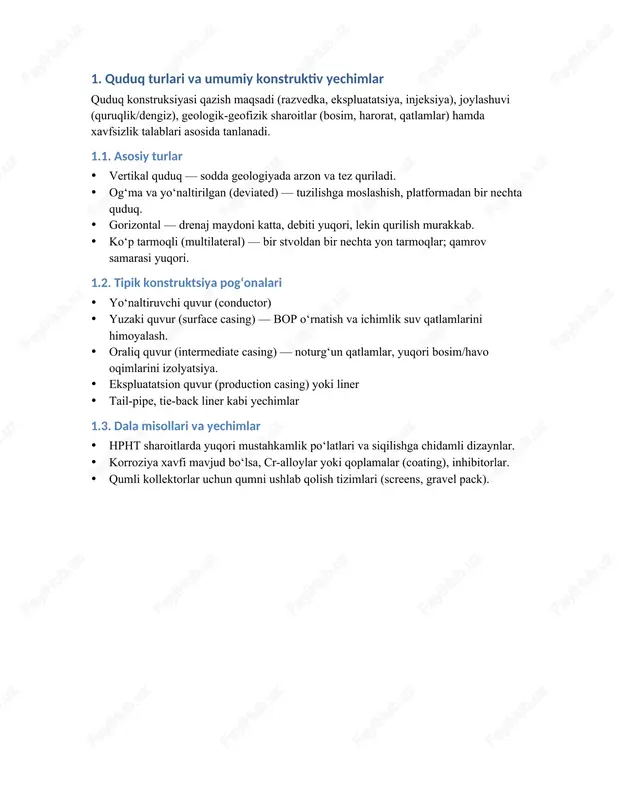

mustaqil ish mavzu: neft va gaz quduqlarining konstruksiyalari muallif: ____________________________ guruh: _____________________________ sana: 2025-10-24 reja (4 bo‘lim) quduq turlari va umumiy konstruktiv yechimlar (vertikal, og‘ma, gorizontal, ko‘p tarmoqli) korpus quvurlar (casing) va linerlar: turlari, materiallar, yuklanishlar va dizayn mezonlari tsementlash, quduq og‘zi (wellhead/x-tree) va komplektatsiya (completion) turlari hisob-kitoblar: bosimga chidamlilik (burst/collapse), tortilish (tension), annulyar hajm va tsement sarfi 1. quduq turlari va umumiy konstruktiv yechimlar quduq konstruksiyasi qazish maqsadi (razvedka, ekspluatatsiya, injeksiya), joylashuvi (quruqlik/dengiz), geologik-geofizik sharoitlar (bosim, harorat, qatlamlar) hamda xavfsizlik talablari asosida tanlanadi. 1.1. asosiy turlar vertikal quduq — sodda geologiyada arzon va tez quriladi. og‘ma va yo‘naltirilgan (deviated) — tuzilishga moslashish, platformadan bir nechta quduq. gorizontal — drenaj maydoni katta, debiti yuqori, lekin qurilish murakkab. ko‘p tarmoqli (multilateral) — bir stvoldan bir nechta yon tarmoqlar; qamrov samarasi yuqori. 1.2. tipik konstruktsiya pog‘onalari yo‘naltiruvchi quvur (conductor) yuzaki quvur (surface casing) — bop o‘rnatish va ichimlik suv qatlamlarini himoyalash. oraliq …
2 / 1

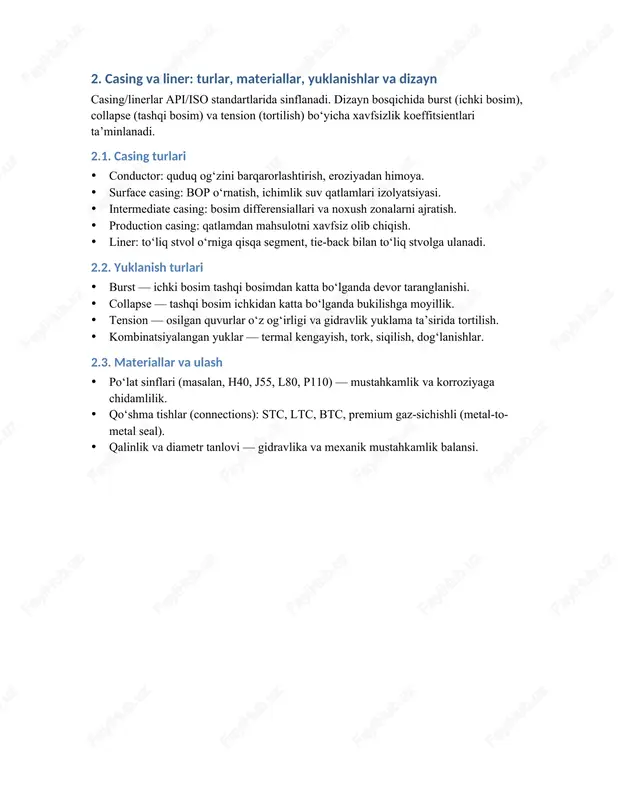

ari ta’minlanadi. 2.1. casing turlari conductor: quduq og‘zini barqarorlashtirish, eroziyadan himoya. surface casing: bop o‘rnatish, ichimlik suv qatlamlari izolyatsiyasi. intermediate casing: bosim differensiallari va noxush zonalarni ajratish. production casing: qatlamdan mahsulotni xavfsiz olib chiqish. liner: to‘liq stvol o‘rniga qisqa segment, tie-back bilan to‘liq stvolga ulanadi. 2.2. yuklanish turlari burst — ichki bosim tashqi bosimdan katta bo‘lganda devor taranglanishi. collapse — tashqi bosim ichkidan katta bo‘lganda bukilishga moyillik. tension — osilgan quvurlar o‘z og‘irligi va gidravlik yuklama ta’sirida tortilish. kombinatsiyalangan yuklar — termal kengayish, tork, siqilish, dog‘lanishlar. 2.3. materiallar va ulash po‘lat sinflari (masalan, h40, j55, l80, p110) — mustahkamlik va korroziyaga chidamlilik. qo‘shma tishlar (connections): stc, ltc, btc, premium gaz-sichishli (metal-to-metal seal). qalinlik va diametr tanlovi — gidravlika va mexanik mustahkamlik balansi. 3. tsementlash, wellhead va completion turlari 3.1. tsementlash maqsad: annulyarni muhrlash, zonalararo suyuqlik oqimini oldini olish, yuklarni taqsimlash. tsement navlari, qo‘shimchalar (dispersant, retarder, anti-gaz kanallanish qo‘shimchalari). rejimlar: bir …
3 / 1
4. hisob-kitoblar va amaliy misollar 4.1. burst (ichki bosim) bahosi soddalashtirilgan devor kuchlanishi: σ_hoop ≈ (p_i − p_o)·d / (2·t). xavfsizlik koeff.: sf_burst = σ_ys / σ_hoop. bu yerda p_i — ichki bosim, p_o — tashqi bosim, d — tashqi diametr, t — devor qalinligi, σ_ys — oqish chegarasi. 4.2. collapse (tashqi bosim) bahosi nozik devor yondashuvi: σ_c ≈ (p_o − p_i)·d / (2·t). kol`laps mezonlari devor nisbati va po‘lat sinfiga bog‘liq. sf_collapse = p_c,nom / (p_o − p_i), bu yerda p_c,nom — katalogdagi nominal kollaps bosimi. 4.3. tension (tortilish) bahosi sf_tension = σ_ys·a_eff / f_t, bu yerda a_eff — samarali kesim, f_t — og‘irlik + dinamik yuklar − boyans. boyans (achiqlanish): f_b ≈ ρ_mud·g·v_displaced. sho‘ng‘ish paytida tortilish yuki kamayishi mumkin. 4.4. annulyar hajm va tsement sarfi annulyar kesim: a_ann = π/4·(d_hole^2 − d_od^2). hajm: v = a_ann·l. tsement sarfi = v × (1 + zahira koeff. 10–30%). masalan: d_hole …
4 / 1
tirmaslik. foydalanilgan adabiyotlar 1. api 5ct / iso 11960 – casing and tubing. 2. api tr 5c3 – casing and tubing properties. 3. bourgoyne et al. applied drilling engineering. 4. economides et al. petroleum production systems. 5. mitchell & zunker. well completion and workover practices. /docprops/thumbnail.jpeg
