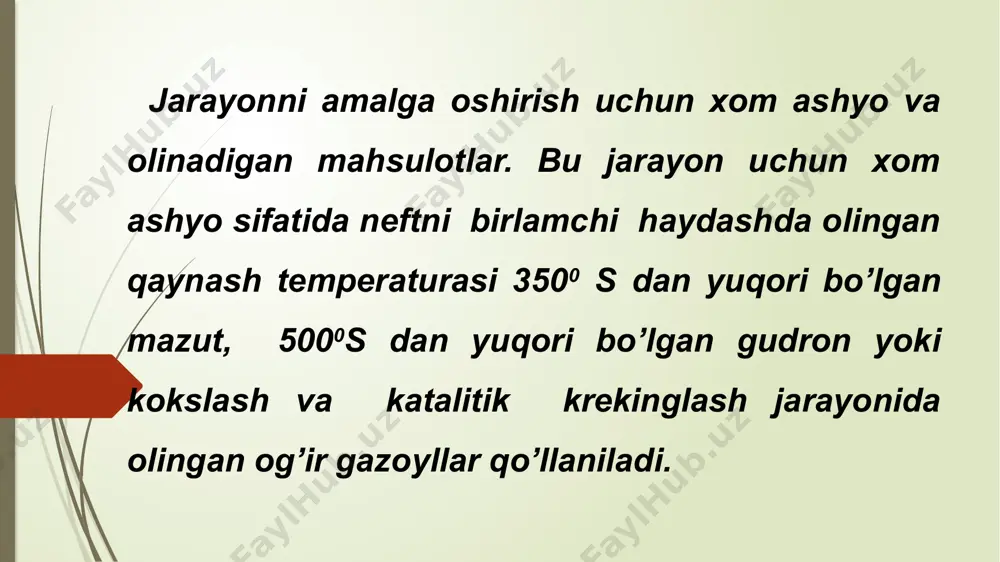

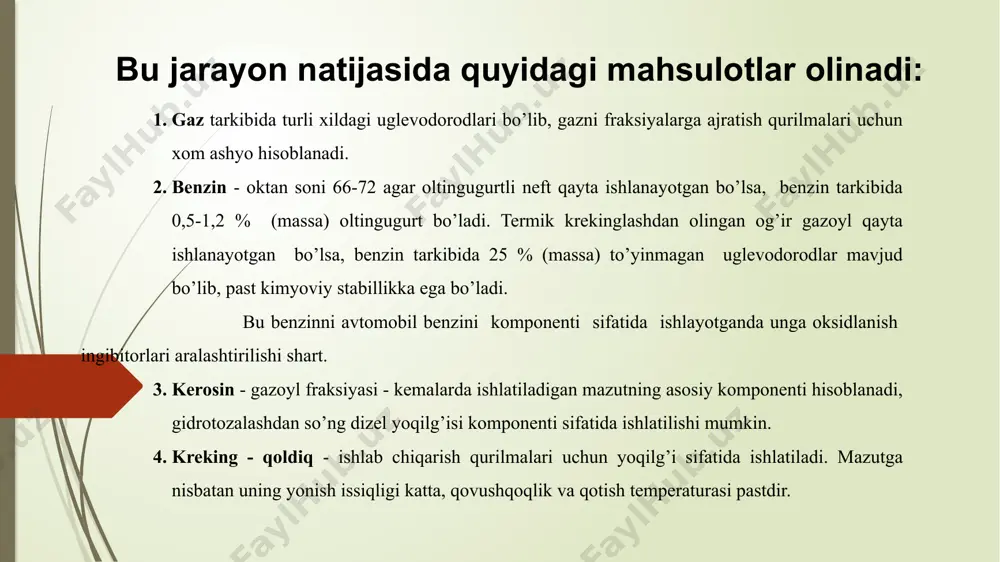

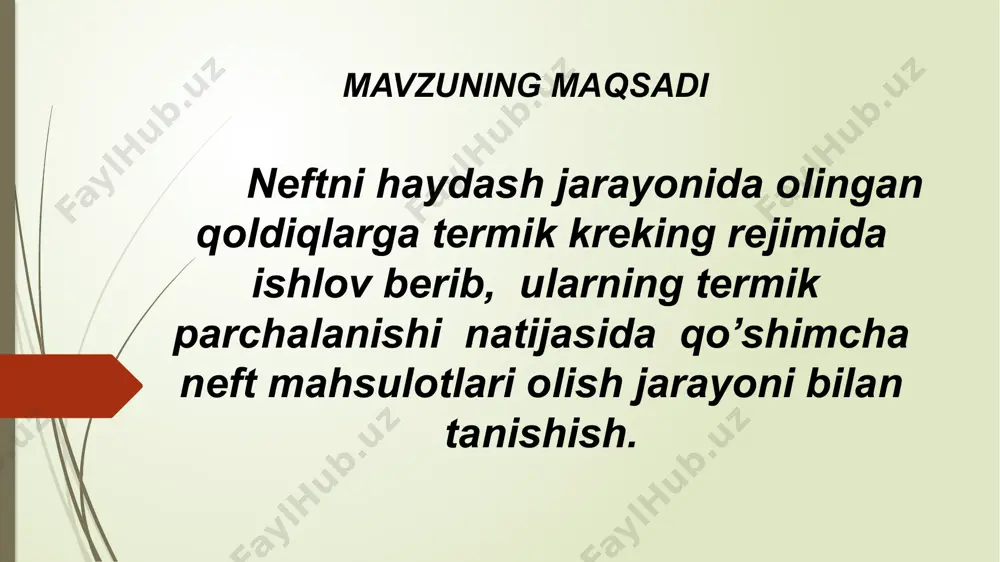

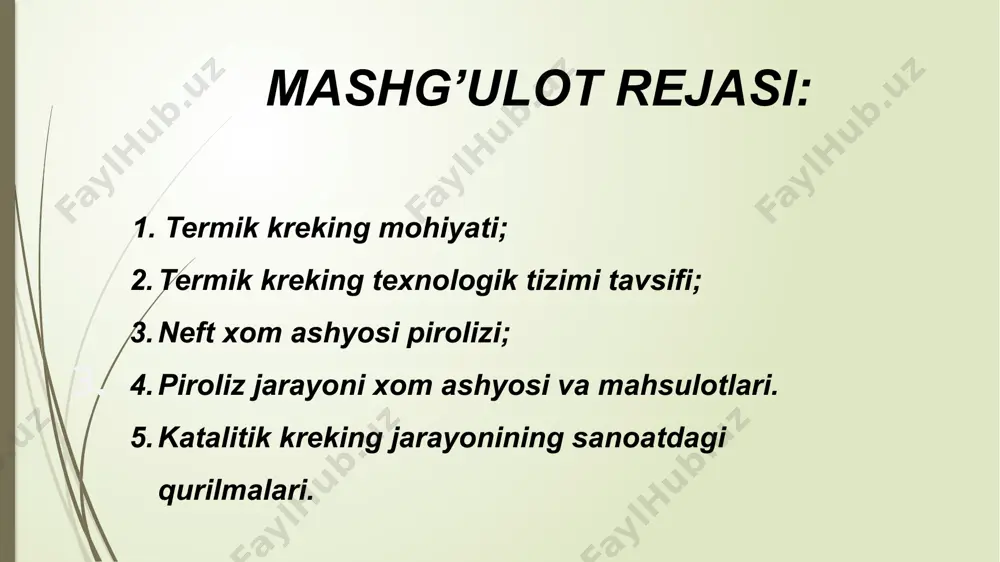

презентация powerpoint ma’ruzachi: o’q. toshtemirov a. e termiz davlat universiteti noorganik va analitik kimyo kafedrasi fan: neft va gaz kimyosi mavzu: nеft va gazni tеrmik qayta ishlash. “kimyo” ta’lim yo’nalishi 3-kurs talabari uchun mashg’ulot rejasi: 3. 1. termik kreking mohiyati; termik kreking texnologik tizimi tavsifi; neft xom ashyosi pirolizi; piroliz jarayoni xom ashyosi va mahsulotlari. katalitik kreking jarayonining sanoatdagi qurilmalari. mavzuning maqsadi neftni haydash jarayonida olingan qoldiqlarga termik kreking rejimida ishlov berib, ularning termik parchalanishi natijasida qo’shimcha neft mahsulotlari olish jarayoni bilan tanishish. jarayonni amalga oshirish uchun xom ashyo va olinadigan mahsulotlar. bu jarayon uchun xom ashyo sifatida neftni birlamchi haydashda olingan qaynash temperaturasi 3500 s dan yuqori bo’lgan mazut, 5000s dan yuqori bo’lgan gudron yoki kokslash va katalitik krekinglash jarayonida olingan og’ir gazoyllar qo’llaniladi. bu jarayon natijasida quyidagi mahsulotlar olinadi: gaz tarkibida turli xildagi uglevodorodlari bo’lib, gazni fraksiyalarga ajratish qurilmalari uchun xom ashyo hisoblanadi. benzin - oktan soni 66-72 …

2 / 34

bir qismi k-3 rektifikastion kolonnaning pastki qismiga, ikkinchi qism k-4 past bosimli bug’latish kolonnasining yuqori qismiga be riladi. k-4 kolonnaga berilgan xom ashyo og’ir g’azoyl fraksiyalari bilan tuyinib k-3 kolonnaga uzatiladi. k-3 kolonna tagligidan qoldiq p-1 pechga uzatiladi. k-3 kolonna ajratuvchi tarelka yordamida ikki qismga ajratilgan bo’lib, bu tarelkada yig’ilgan mahsulot p-2 pechga uzatiladi. 1-rasm 1-rasm. termik krekinglash texnologik tizimi i-xom ashyo; ii-gaz; iii-barqarorlashtiruvchi kolonna yuqorisidan chiquvchi fraksiya; iv-barqaror benzin; v-kerosin-gazoyl fraksiyasi; vi-kreking qolqig’i p-1 va p-2 pechlarda termik kreking jarayoni borib, krekinglash mahsuloti bu pechlardan k-1 reakstion kolonnaga, undan yuqori bosimli bug’latish kolonnasi k-2 ga uzatiladi. k-2 kolonnada suyuqlik bug’ sistemasidan krekingqoldiq ajratiladi va k-4 kolonnaning pastki qismiga beriladi. k-4 da kreking qoldiqdan kerosin-gazoyl fraksiyasi bug’lari ajralib, kolonna yuqorisidan chiqariladi. k-2 kolonna yuqorisidan chiqarilayotgan bug’lar k-3 rektifikastion pastki qismiga uzatiladi. k-3 kolonna yuqorisidan benzin bug’lari va gaz chiqarilib, xk-1 sovitgich va e-1 gaz separatori vositasida nostabil benzin va gazga …

3 / 34

nzin fraksiyasi va kreking qoldiq olinadi. termogazoylning asosiy sifat ko’rsatgichlari quyidagilar hisoblanadi: korrelyastiya indeksi, oltingugurt miqdori, frakstion tarkibi qovushqoqligi va qotish temperaturasi. xom – ashyo 1 – nasos orqali so’rib olinib 20-issiqlik aralashtirgichda kreking qoldiq issiqligi hisobiga qizdirilib 11-rektifikastion kolonnaga ikki oqimda pastki sekstiyasiga beriladi. 11 – kolonna yarim yopiq tarelka bilan ikki qismga bo’lingan: bug’lar pastki qismidan yuqori qismga o’tadi, suyuqlik esa kolonkani ishdagi karmanlarda yig’iladi. bu erdan suyuqlik 9-nasos yordamida olinib, 3 – zmeevikli pechga beriladi. kolonnaning pastki qismidan xom – ashyoning og’ir qismi 10-nasos yordamida olinib 2-zmeevikli pechga beriladi. 2-3 zmeevikli pechdan chiqayotgan kreking mahsuloti 4-reakstion kameraga va undan so’ng 7-yuqori bosimli bug’latgichga o’tadi. bu yerda aralashmadan suyuq kreking qoldiq ajratilib redukstion klapan orqali 12-past bosimli bug’lanuvchi kolonnaga tushadi. 7-kolonnani yuqoridan chiqayotgan gaz va bug’lar 11-kolonnani pastiga yuboriladi. 11-kolonna yuqorisidan benzin va gaz fraksiyalari chiqib, 6-xolodilnik kondensatorda sovutiladi. keyin 5-gazoseparatorda aralashma gaz va benzinga ajratiladi. gaz gfuga …

4 / 34

qoldiq bitum ishlab chiqarishda ishlatiladi. vakuum kolonnada termogazoylnit chiqishi 72% (mass xom ashyo). asosiy jihozlarning ish rejimi 2-jadval. harorat, 0c bosim mpa, 2 – pech kirish 390-410 5,0-5,6 chiqish 490-500 2,2-2,8 3 – pech kirish 290-320 5,0-6,6 chiqish 530-550 2,3-2,9 4 – reaktor yuqorisi 495-500 2,0-2,6 pasti 460-470 - 7 – yuqori bosimli bug’latgich yuqorisi 450-460 1,0-1,3 pasti 430-440 - 11 – rektifikastion kolonna yuqorisi 180-220 - karman 300-330 0,9-1,3 pasti 390-410 - 12 – kolonna yuqorisi 170-200 - pasti 400-415 0,25-0,40 17 – kolonna chiqishda 305-345 0,007-0,013 yuqorida 70-90 - pastda 300-320 - qurilmaning moddiy balansi 3-jadval i ii olingan xom – ashyo 100,0 100,0 olingan mahsulot, (mass) % gaz 5,0 5,0 boshlang’ich fraksiya 1,3 1,3 benzin fraksiyasi 20,1 20,1 termogazoyl 24,2 52,6 kreking qoldiq 48,3 19,9 yo’qotishlar 1,1 1,1 jami : 100,0 100,0 neft xom ashyosi pirolizi neft va gaz ko’rinishidagi xom ashyolarni termik krekinglashni, yana bir ko’rinishi …

5 / 34

tlari, kerosin va gazoyl fraksiyalari xizmat qiladi. so’nggi yillarda neft va neft qoldiqlari pirolizi bo’yicha tadqiqotlar o’tkazilmokda. jarayon xom ashyoni tanlash bilan piroliz maqsadi aniqlanadi. piroliz mahsulotlar chiqishi xom ashyo sifatiga va qurilma texnologik rejimiga bog’likdir. etanni pirolizida etilenni chiqish miqdori ko’p bo’ladi. xom ashyoni og’irlashishi bilan etilen chiqishi kamayadi va bir vaqtda piroliz smolasi va koks chiqishi ortadi. jarayon temperaturasini oshirish va reakciya vaqtini kamaytirish orqali etilen chiqishi ko’payadi. to’yinmagan uglevodorodlar chiqishini oshirish va koks hosil bo’lishini kamaytirish uchun reaktsion aralashmaga turli qo’shimchalar beriladi, masalan: suv bug’i, vodorod, metan yoki vodorod-metan aralashmasi. pirolizni turli ma`lum variantlari mavjud: qattiq issiqlik tashuvchili, o’ta qizdirilgan suv bug’ida, elektrorazryadli naylarda, kuchlanish yoylarida, katalizatorli tizimda hamda sanoatda keng tarqalgani quvurli pechlarda o’tkaziladigan pirolizdir. zamonaviy piroliz qurilmalarining asosiy mahsulotlari 99,9% (mass.) tozalikdagi etilen, 99,9% (mass.) tozalikdagi propilen, tarkibi 30 – 40% (mass.) butadiendan iborat butan-butadien fraksiyasi, 25 – 30% (mass.) izobutelin va 15 – 30% …
