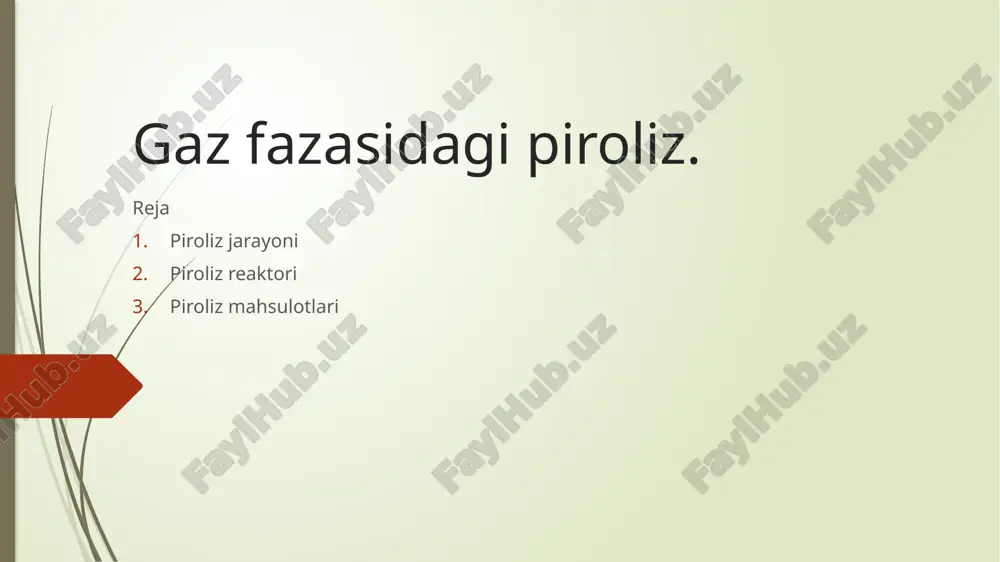

prezentatsiya powerpoint gaz fazasidagi piroliz. reja piroliz jarayoni piroliz reaktori piroliz mahsulotlari piroliz jarayoni 19-asr oxiridan boshlab qo’llanila boshladi. bunda neftni kerosin fraksiyasidan gaz olindi. 20-asrning 50-yillaridan esa piroliz natijasida etilen, propilen, butenlar, butadien, siklopentadien, benzol, toluol ksilollar va h.k. olina boshlandi. 1980-yilga kelib, piroliz yo’li bilan dunyo miqiyosida olinadigan neft va gazning 6% , 2000-yilga kelib, 20% dan ortiq turli xil uglevodorodlar olina boshlandi. piroliz jarayonining asosiy xomashyosi neftni qayta ishlash natijasida hosil bo’ladigan gazlar, neftning benzin va gazoyl fraksiyalari hisoblanadi. piroliz jarayoni piroliz jarayoni pirolizning xarakterli reaksiyalari: uglerod - uglerod bog'larini uzilishi, degidrogenlanish, polimerlanish, izomerlanish, kondensatlanish. piroliz xomashyolari: neft mahsulotlari, yog'och, ko'mir, neft yo'ldosh gazlari va tabiiy gaz. piroliz jarayoni tabbiiy gaz tarkibidagi metan va etan piroliz natijasdi olefin uglevodorodlar olinadi, xususan etilen va propilen. etan yoki etan va propan aralashmasi (83-86%), benzin yoki kreking benzini (24-32%), vakkumniy gazoyl (18-24%). piroliz neft va gaz xomashyosini termal krekingning eng …

2 / 26

gan mahsulot chiqimi, destruksiyaga uchratish darajasi xomashyoning uglevodorod tarkibiga bog'liq. masalan. c2-c4 tarkibli gazlar va benzin fraksiyasidagi n-parafinlarni piroliz qilish natijasida, asosan pirogaz hosil bo'ladi. piroliz jarayoni isitiladigan reaktorlarda olib boriladi. jarayonga quyidagi texnologik parametrlar ta'sir etadi: temperatura, xomashyoni reaktorga kelish vaqti va suv bug'i konsentratsiyasi (suyultirgich). temperatura ko'tarilishi bilan reaksiya tezligi ortadi. piroliz jarayoni unumdorligi xomashyoni reaksiya zonasiga kelish vaqtiga bog'liq. piroliz reaktori suv bug'ini piroliz reaktorlariga yuborishdan asosiy maqsad, uglevodorodlarni parsial bosimini pasaytirish va oraliq reaksiyalar tezligini kamaytirishdir. suv bug’i konsentratsiyasi ortishi bilan etilen, buten, butadien hosil bo'lishi ko'payadi, aromatik uglevodorodlar chiqimi kamayadi. sanoatda piroliz jarayoni 800 - 1200 °c da quvurli pechlarda amalga oshiriladi. quvurli pechlarning tuzilishining oddiyligi ularga xizmat ko'rsatish osonligi bu usulning boshqa sanoat usullardan ustunligini taminlaydi. biroq piroliz jarayoning yuqori temperaturada borishi, usulning energiya talabi yuqoriligini anglatadi. yuqori temperatura sharoitida ko'plab qo'shimcha reaksiyalar borib - qurum, piroliz distilyati, smolalar, aromatik birikmalar hosil qiladi. to’yinmagan …

3 / 26

shyo ikki qismga bo’linib, bir qismi k-3 rektifikastion kolonnaning pastki qismiga, ikkinchi qism k-4 past bosimli bug’latish kolonnasining yuqori qismiga be riladi. k-4 kolonnaga berilgan xom ashyo og’ir g’azoyl fraksiyalari bilan tuyinib k-3 kolonnaga uzatiladi. k-3 kolonna tagligidan qoldiq p-1 pechga uzatiladi. k-3 kolonna ajratuvchi tarelka yordamida ikki qismga ajratilgan bo’lib, bu tarelkada yig’ilgan mahsulot p-2 pechga uzatiladi. p-1 va p-2 pechlarda termik kreking jarayoni borib, krekinglash mahsuloti bu pechlardan k-1 reakstion kolonnaga, undan yuqori bosimli bug’latish kolonnasi k-2 ga uzatiladi. k-2 kolonnada suyuqlik bug’ sistemasidan kreking-qoldiq ajratiladi va k-4 kolonnaning pastki qismiga beriladi. k-4 da kreking qoldiqdan kerosin-gazoyl fraksiyasi bug’lari ajralib, kolonna yuqorisidan chiqariladi. k-2 kolonna yuqorisidan chiqarilayotgan bug’lar k-3 rektifikastion pastki qismiga uzatiladi. k-3 kolonna yuqorisidan benzin bug’lari va gaz chiqarilib, xk-1 sovitgich va e-1 gaz separatori vositasida nostabil benzin va gazga ajratiladi. nostabil benzin t-3 isitgich orqali k-5 stabilizastion kolonnaga berilib, undan engil uglevodorodlar bug’latiladi va e-1 …

4 / 26

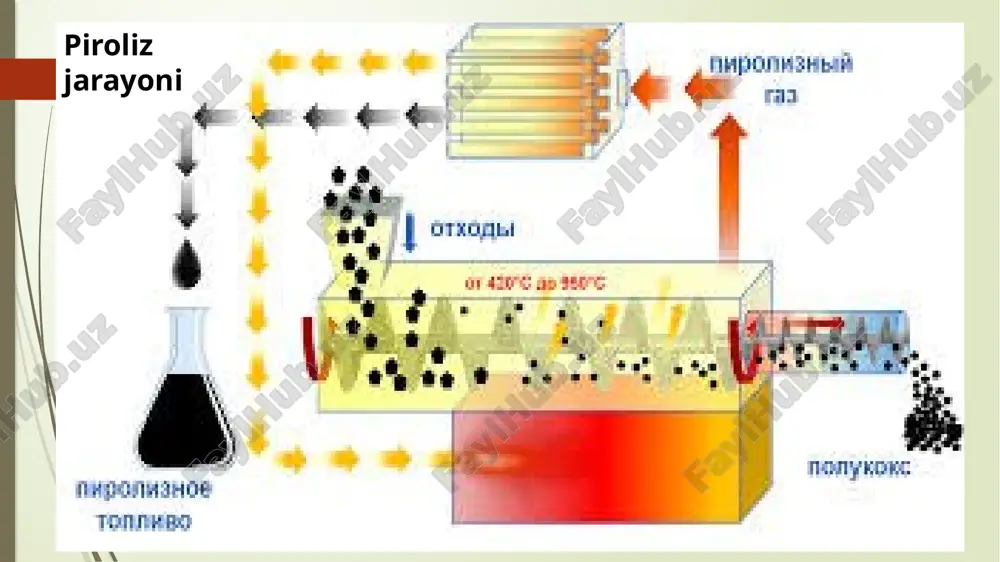

shkil etadi. oshirilgan bosim zararli ta`sirini kamaytirish uchun pech quvurlariga, xom ashyoga nisbatan kamida 10 % mass. suv bug’i beriladi. quvurli pechda boradigan neft xom ashyosi pirolizi quyidagi 1-rasmda keltirilgan. piroliz mahsulotlarini sovitishda qurilmaning muhim jihozlaridan biri 2-toblovchi jihoz, qo’shimcha bug’ ishlab chiqaruvchi qozon (kotyolutilizator) va 4-skrubber hisoblanadi. piroliz mahsulotlarini tez sovitish uchun toblovchi jihoz qo’shgichga qizdirilgan suv beriladi, qaysiki bug’larning temperaturasini 400–600 c gacha pasaytiradi. bug’larni navbatdagi sovitishni qo’shimcha bug’ ishlab chiqaruvchi qozon(kotyolutilizator) 3 da va 4-suvli skrubberda o’tadi. skrubber ikki qismdan iborat bo’lib, pastki qismi nasadkasiz, yuqorisi nasadkali ko’rinishdadir. har ikkala qismga yuqoridan suv quyilib turiladi va bunda skrubber yuqorisidan 60 – 62 c gacha sovutilgan piroliz, pastidan esa smola kondensati va suv bug’i chiqadi. kondensat 5-tindirgichga ajralishga tushadi, pastidan smola, o’rta qismdan suv va yuqori qatlamdan yengil distillyatga ajratiladi. distillyat suv qayta foydalanish uchun sirkulyatsiya tizimi qo’llaniladi. sanoat pirolizida etandan etilen olishdagi doimiy temperatura 750–800 c chegarasida …

5 / 26

da kimyoviy tozalangan suv aylanadi. olingan issiqlik yuqori bosimli bug 'hosil qilish uchun ishlatiladi (p=12-14 mpa). zia tepasida unga bug 'kollektori 5 ulangan bo'lib, unga avvalroq pechning konveksiya kamerasida qizib ketgan kimyoviy tozalangan suv kiradi. bug 'kollektoridan yuqori bosimli bug' odatda pechning konveksiya qismida joylashgan maxsus zmeevik quvurlarda 450 ° s gacha qizdiriladi. og'ir piroliz mahsulotlari ziada 350-400°c gacha sovutiladi va 6-moy quyish moslamasiga (qattiqlashtiruvchi qurilma) jo‘natiladi, u yerda aylanma og‘ir moy bilan aralashtirib 200°c gacha sovutiladi. keyin reaksiya mahsulotlari va moy aralashmasi engil moy (engil smola) bilan sug'orilgan birlamchi fraksiyalash ustuniga 7 yuboriladi. bu ustunda moy (og'ir piroliz smolasi, 190-200 s dan yuqori qaynaydigan), saja va koks ajratilib, qurilma pastidan chiqariladi. ustunning o'rta qismida piroliz gazi qo'shimcha ravishda og'ir neftning aylanib yuruvchi saja va og'ir uglevodorodlardan tozalanadigan tarelkalar mavjud. ustunning yuqori qismidan gaz, engil qatron (neft) bug'lari va suv bug'lari aralashmasi chiqadi. 7-ustunning pastki qismidagi og'ir moy nasos 8 …
