1 / 11

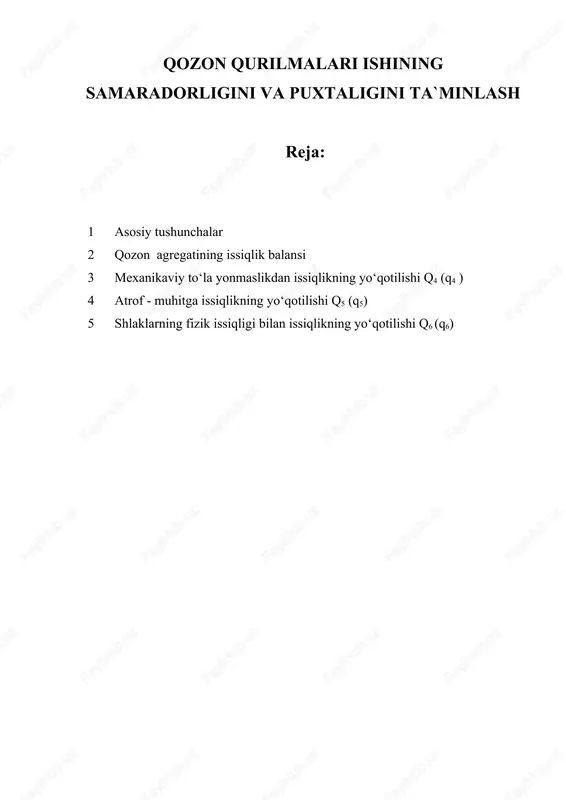

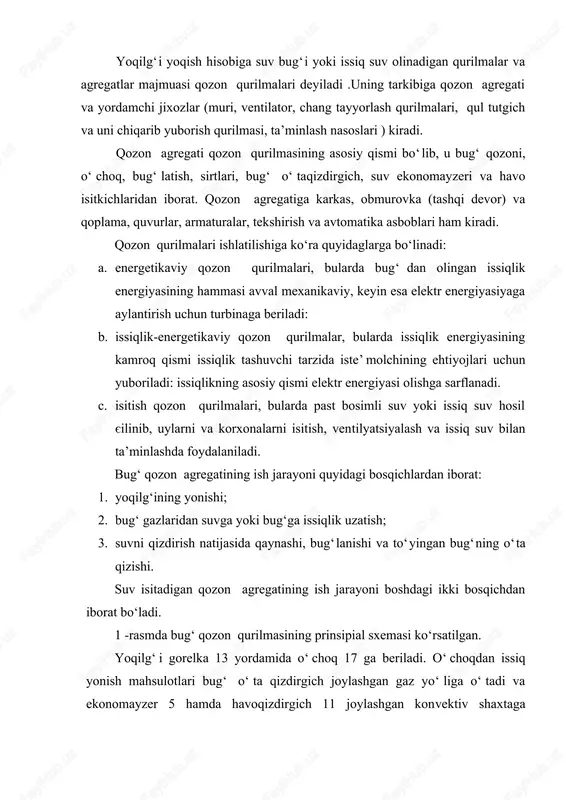

kalendar reja qozon qurilmalari ishining samaradorligini va puxtaligini ta`minlash reja: 1 asosiy tushunchalar 2 qozon agregatining issiqlik balansi 3 mexanikaviy to‘la yonmaslikdan issiqlikning yo‘qotilishi q4 (q4 ) 4 atrof - muhitga issiqlikning yo‘qotilishi q5 (q5) 5 shlaklarning fizik issiqligi bilan issiqlikning yo‘qotilishi q6 (q6) yoqilg‘i yoqish hisobiga suv bug‘i yoki issiq suv olinadigan qurilmalar va agregatlar majmuasi qozon qurilmalari deyiladi .uning tarkibiga qozon agregati va yordamchi jixozlar (muri, ventilator, chang tayyorlash qurilmalari, qul tutgich va uni chiqarib yuborish qurilmasi, ta’minlash nasoslari ) kiradi. qozon agregati qozon qurilmasining asosiy qismi bo‘lib, u bug‘ qozoni, o‘choq, bug‘latish, sirtlari, bug‘ o‘taqizdirgich, suv ekonomayzeri va havo isitkichlaridan iborat. qozon agregatiga karkas, obmurovka (tashqi devor) va qoplama, quvurlar, armaturalar, tekshirish va avtomatika asboblari ham kiradi. qozon qurilmalari ishlatilishiga ko‘ra quyidaglarga bo‘linadi: a. energetikaviy qozon qurilmalari, bularda bug‘dan olingan issiqlik energiyasining hammasi avval mexanikaviy, keyin esa elektr energiyasiyaga aylantirish uchun turbinaga beriladi: b. issiqlik-energetikaviy qozon qurilmalar, …

2 / 11

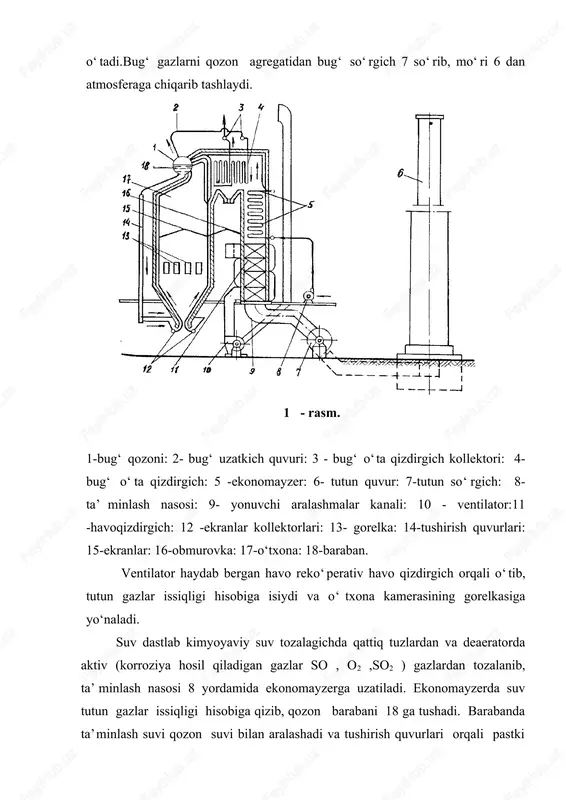

g‘i gorelka 13 yordamida o‘choq 17 ga beriladi. o‘choqdan issiq yonish mahsulotlari bug‘ o‘ta qizdirgich joylashgan gaz yo‘liga o‘tadi va ekonomayzer 5 hamda havoqizdirgich 11 joylashgan konvektiv shaxtaga o‘tadi.bug‘ gazlarni qozon agregatidan bug‘ so‘rgich 7 so‘rib, mo‘ri 6 dan atmosferaga chiqarib tashlaydi. 1 - rasm. 1-bug‘ qozoni: 2- bug‘ uzatkich quvuri: 3 - bug‘ o‘ta qizdirgich kollektori: 4- bug‘ o‘ta qizdirgich: 5 -ekonomayzer: 6- tutun quvur: 7-tutun so‘rgich: 8- ta’minlash nasosi: 9- yonuvchi aralashmalar kanali: 10 - ventilator:11 -havoqizdirgich: 12 -ekranlar kollektorlari: 13- gorelka: 14-tushirish quvurlari: 15-ekranlar: 16-obmurovka: 17-o‘txona: 18-baraban. ventilator haydab bergan havo reko‘perativ havo qizdirgich orqali o‘tib, tutun gazlar issiqligi hisobiga isiydi va o‘txona kamerasining gorelkasiga yo‘naladi. suv dastlab kimyoyaviy suv tozalagichda qattiq tuzlardan va deaeratorda aktiv (korroziya hosil qiladigan gazlar so , o2 ,so2 ) gazlardan tozalanib, ta’minlash nasosi 8 yordamida ekonomayzerga uzatiladi. ekonomayzerda suv tutun gazlar issiqligi hisobiga qizib, qozon barabani 18 ga tushadi. barabanda ta’minlash …

3 / 11

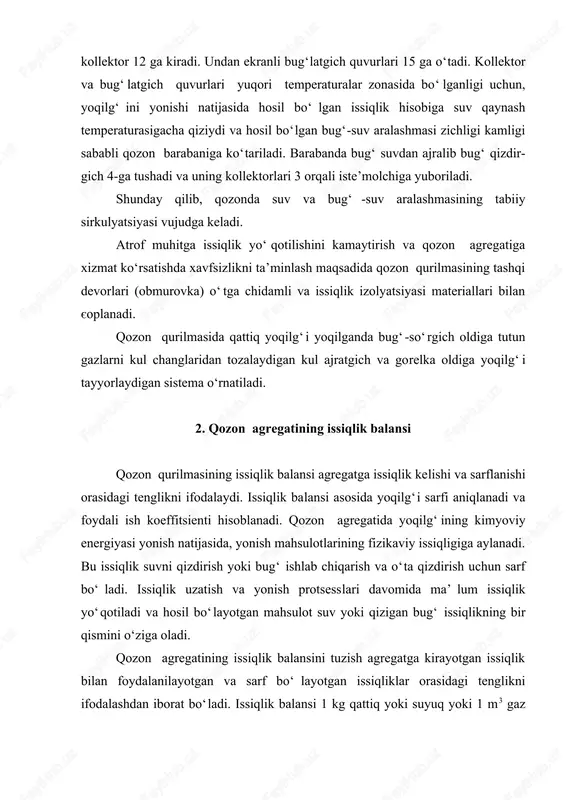

yasi materiallari bilan єoplanadi. qozon qurilmasida qattiq yoqilg‘i yoqilganda bug‘-so‘rgich oldiga tutun gazlarni kul changlaridan tozalaydigan kul ajratgich va gorelka oldiga yoqilg‘i tayyorlaydigan sistema o‘rnatiladi. 2. qozon agregatining issiqlik balansi qozon qurilmasining issiqlik balansi agregatga issiqlik kelishi va sarflanishi orasidagi tenglikni ifodalaydi. issiqlik balansi asosida yoqilg‘i sarfi aniqlanadi va foydali ish koeffitsienti hisoblanadi. qozon agregatida yoqilg‘ining kimyoviy energiyasi yonish natijasida, yonish mahsulotlarining fizikaviy issiqligiga aylanadi. bu issiqlik suvni qizdirish yoki bug‘ ishlab chiqarish va o‘ta qizdirish uchun sarf bo‘ladi. issiqlik uzatish va yonish protsesslari davomida ma’lum issiqlik yo‘qotiladi va hosil bo‘layotgan mahsulot suv yoki qizigan bug‘ issiqlikning bir qismini o‘ziga oladi. qozon agregatining issiqlik balansini tuzish agregatga kirayotgan issiqlik bilan foydalanilayotgan va sarf bo‘layotgan issiqliklar orasidagi tenglikni ifodalashdan iborat bo‘ladi. issiqlik balansi 1 kg qattiq yoki suyuq yoki 1 m3 gaz yoqilg‘isi uchun tuziladi. agregatning issiqlik holati muvozanatlashganda issiqlik balansi tenglamasi quyidagi ko‘rinishda yoziladi: yoki (1) bu yerda: q1 -bug‘ …

4 / 11

qismi quyidagi kattaliklar yig‘indisidan iborat: (3) bu yerda: qx.f.i - 1 kg yoqilg‘ini yoqish uchun o‘txonaga beriladigan havoning fizikaviy issiqligi; qyo.f.i - o‘txonaga beriladigan 1 kg yoki 1 m3 yoqilg‘ining fizikaviy issiqligi; q(.f.i - 1 kg yoqilg‘iga puflanadigan bug‘ bilan keladigan fizikaviy issiqlik. havo bilan beriladigan issiqlikni quyidagi tenglikdan topish mumkin: (4) bu yerda: - havoqizdirgichga kirayotgan havo miqdorini nazariy jihatdan kerak bo‘ladigan havo miqdoriga nisbati; sp - havoning o‘rtacha hajmiy izobarik issiqlik sig‘imi; tk.x -qizigan havo temperaturasi; ts.x - soviq havo temperaturasi. mazut yoqishda puflanadigan bug‘ bilan keladigan issiqlik: (5) bu yerda: wf - forsunka bug‘ining sarfi; if- forsunka bug‘ining entalpiyasi; r - bug‘lanish issiqligi. o‘txonaga berilayotgan 1 kg yoqilg‘ining fizikaviy issiqligi; (6) bu yerda: syo -yoqilg‘ining issiqlik sig‘imi; tyo -yoqilg‘ining temperaturasi. agar havo va yoqilg‘i dastlab qizdirilmasa, hamda yoqilg‘i bilan puflanadigan bug‘ ishlatilmasa, u holda bo‘ladi. 1.chiqib ketayotgan gazlar bilan issiqlikning yo‘qotilishi q2 (q2) chiqib ketayotgan gazlar bilan …
