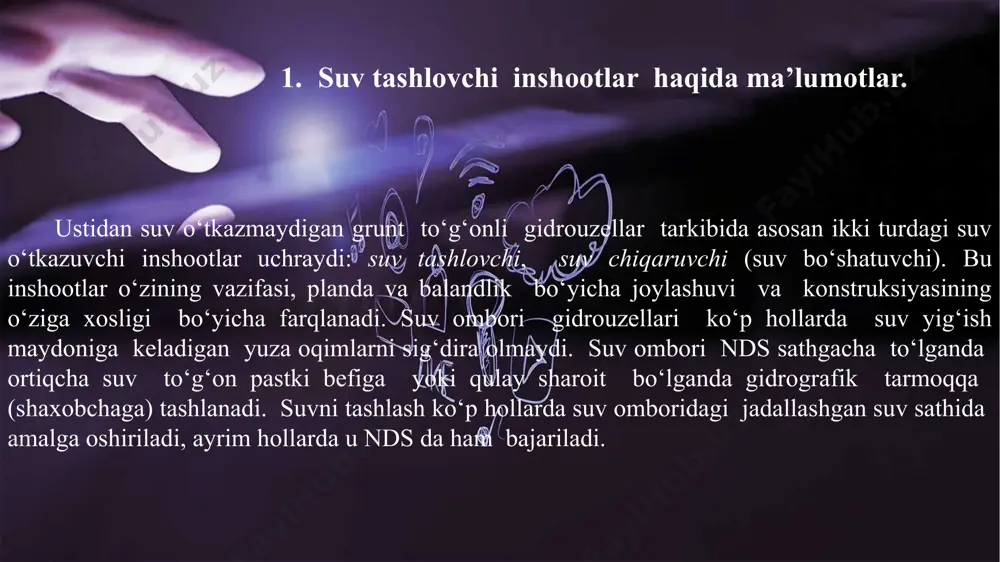

1685960816.pptx /docprops/thumbnail.jpeg suv tashlovchi inshootlar turlari va ularni qo’llanish shartlari suv tashlovchi inshootlar turlari va ularni qo‘llanish shartlari reja: suv tashlovchi inshootlar haqida ma’lumotlar. 2. qirg‘oqda joylashgan ochiq suv tashlovchi inshootlar 3. frontal suv tashlagichlar suv tashlovchi inshootlar haqida ma’lumotlar. ustidan suv o‘tkazmaydigan grunt to‘g‘onli gidrouzellar tarkibida asosan ikki turdagi suv o‘tkazuvchi inshootlar uchraydi: suv tashlovchi, suv chiqaruvchi (suv bo‘shatuvchi). bu inshootlar o‘zining vazifasi, planda va balandlik bo‘yicha joylashuvi va konstruksiyasining o‘ziga xosligi bo‘yicha farqlanadi. suv ombori gidrouzellari ko‘p hollarda suv yig‘ish maydoniga keladigan yuza oqimlarni sig‘dira olmaydi. suv ombori nds sathgacha to‘lganda ortiqcha suv to‘g‘on pastki befiga yoki qulay sharoit bo‘lganda gidrografik tarmoqqa (shaxobchaga) tashlanadi. suvni tashlash ko‘p hollarda suv omboridagi jadallashgan suv sathida amalga oshiriladi, ayrim hollarda u nds da ham bajariladi. ustidan suv o‘tkazmaydigan to‘g‘onlardagi suv tashlovchi inshootlar deganda yuqori befdan pastki befga hisobiy maksimal suv sarflarini qarshiliksiz o‘tkazuvchi inshootlar majmuasi tushuniladi. suv omboridan ortiqcha suvlarni tashlab …

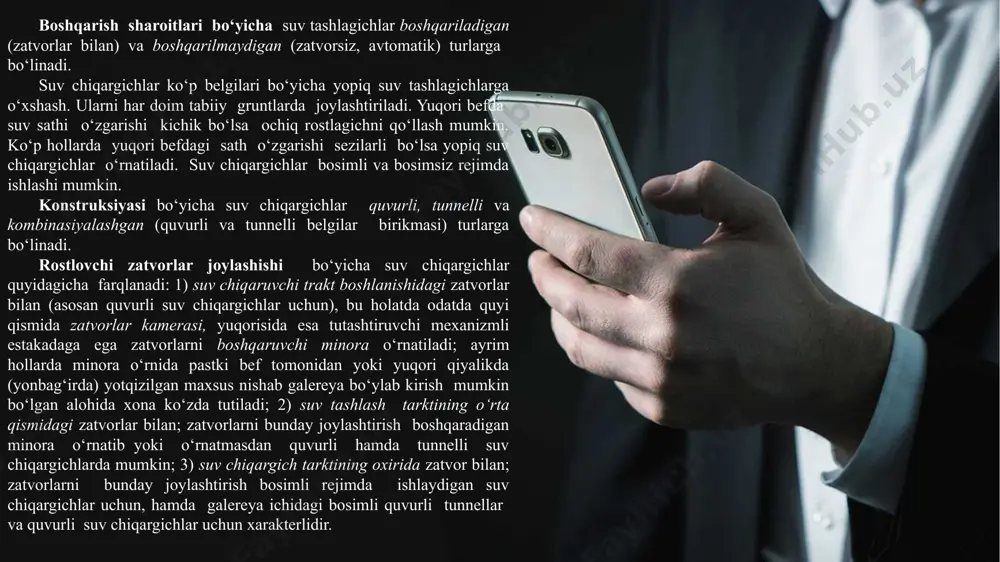

gichlar boshqariladigan (zatvorlar bilan) va boshqarilmaydigan (zatvorsiz, avtomatik) turlarga bo‘linadi. suv chiqargichlar ko‘p belgilari bo‘yicha yopiq suv tashlagichlarga o‘xshash. ularni har doim tabiiy gruntlarda joylashtiriladi. yuqori befda suv sathi o‘zgarishi kichik bo‘lsa ochiq rostlagichni qo‘llash mumkin. ko‘p hollarda yuqori befdagi sath o‘zgarishi sezilarli bo‘lsa yopiq suv chiqargichlar o‘rnatiladi. suv chiqargichlar bosimli va bosimsiz rejimda ishlashi mumkin. konstruksiyasi bo‘yicha suv chiqargichlar quvurli, tunnelli va kombinasiyalashgan (quvurli va tunnelli belgilar birikmasi) turlarga bo‘linadi. rostlovchi zatvorlar joylashishi bo‘yicha suv chiqargichlar quyidagicha farqlanadi: 1) suv chiqaruvchi trakt boshlanishidagi zatvorlar bilan (asosan quvurli suv chiqargichlar uchun), bu holatda odatda quyi qismida zatvorlar kamerasi, yuqorisida esa tutashtiruvchi mexanizmli estakadaga ega zatvorlarni boshqaruvchi minora o‘rnatiladi; ayrim hollarda minora o‘rnida pastki bef tomonidan yoki yuqori qiyalikda (yonbag‘irda) yotqizilgan maxsus nishab galereya bo‘ylab kirish mumkin bo‘lgan alohida xona ko‘zda tutiladi; 2) suv tashlash tarktining o‘rta qismidagi zatvorlar bilan; zatvorlarni bunday joylashtirish boshqaradigan minora o‘rnatib yoki o‘rnatmasdan quvurli hamda tunnelli …

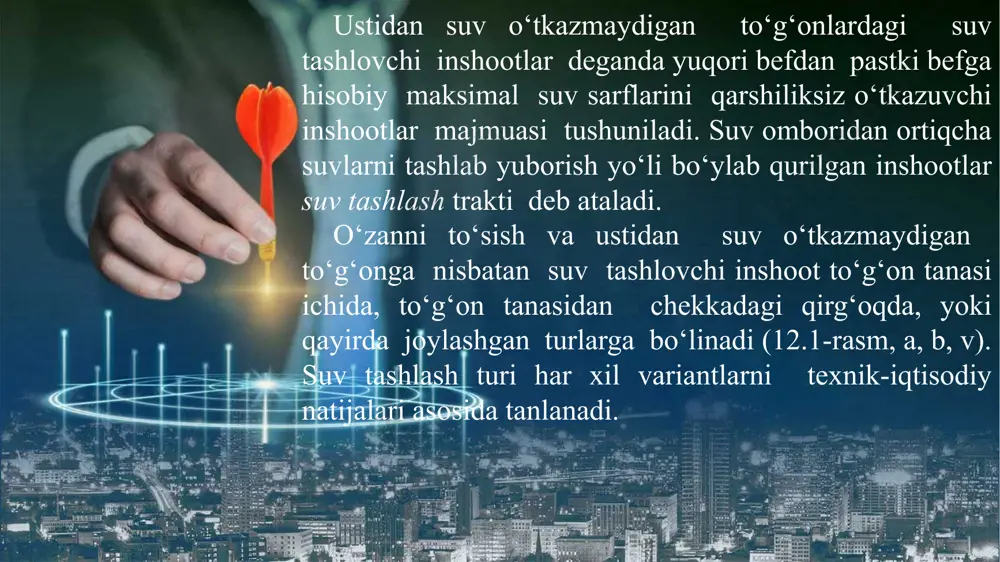

alariga chiqarish mumkin. ochiq suv tashlagichlarning o‘ziga xos xususiyati shundaki, ularning kirish qismlari baland sathlarda joylashadi. 12.2-rasm. yuza suv tashlash traktining trassasi: a-to‘g‘ri chiziqli; b-burilish burchagi bilan; v-trassada egri chiziqni planda belgilash. suv tashlash trakti tarkibiga quyidagi inshootlar kiradi: keluvchi kanal, rostlovchi inshoot, tashlama kanal, tutashtiruvchi inshoot, ketuvchi kanal, muz ushlovchi qurilmalar. ammo suv tashlash trakti tarkibidagi yuqorida keltirilgan inshootlarning hammasi ham bo‘lmasligi mumkin. ko‘pincha kanallardan biri bo‘lmasligi mumkin, masalan keluvchi yoki tashlama kanal, ikkalasining ham bo‘lmasligi ehtimoli bor. suv tashlash trassasi deganda joyda o‘tkazilgan unda piketlar belgilangan inshootning o‘q chizig‘i tushuniladi. u to‘g‘ri chiziqli bo‘lishi ham (12.2-rasm, a) va burilish burchagi bilan (12.2-rasm, b) bo‘lishi mumkin va u to‘g‘ondan ma’lum uzoqlikda o‘tadi yoki unga qisman o‘yib kiradi. trassada burilish burchaklari bo‘lsa suv tashlash traktida suvni ravon harakat qilishini ta’minlash uchun, kanaldagi suvni qiyaliklar bilan kesishgan kengligini besh barobariga teng bo‘lgan egri chiziqli radius o‘tkaziladi. trassani egri chiziqli uchastkalarda kanallarni, …

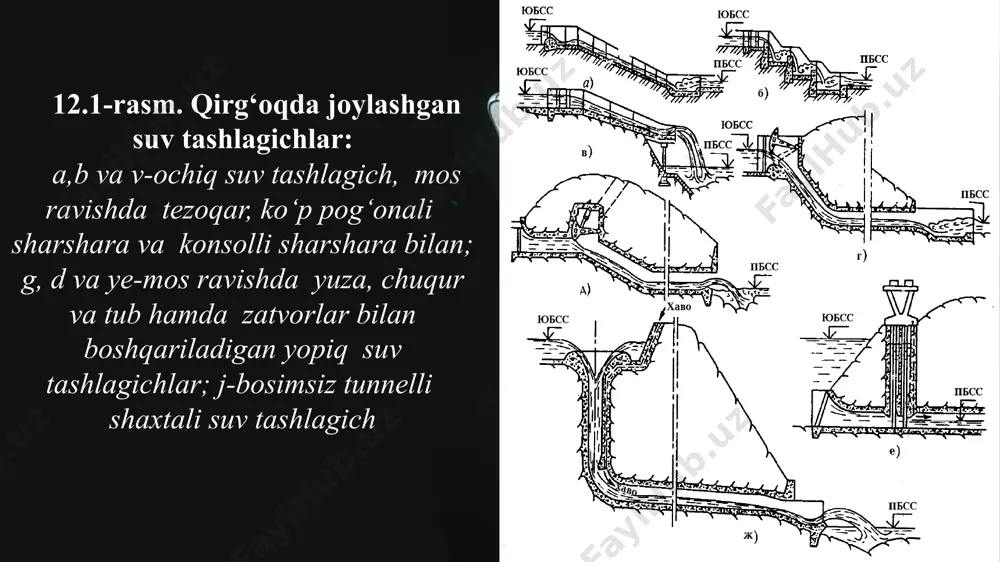

tashlama kanal; 4-tezoqar; 5-shashara; 6-konsolli sharshara; 7-ketuvchi kanal. agar suv tashlash traktida inshootlarni bir joyga joylashtirish qiyin bo‘lsa, ularni bo‘lib – bo‘lib joylashtirishga yo‘l qo‘yiladi, masalan bitta tutashtiruvchi inshoot o‘rniga ikkita va undan ko‘p bajariladi (12.3-rasm). 3. frontal suv tashlagichlar frontal suv tashlagichlar vodoslivi planda keluvchi kanal o‘qiga perpendikulyar joylashtiriladi va suv inshootga perpendikulyar kirib keladi (12.4-rasm). bu holda to‘g‘on tepasi bilan vodosliv ustini ko‘prik bilan birlashtiriladi. suv tashlash trakti o‘qi (planda) yerning topografiyasi va geologiyasini hisobga olgan holda belgilanadi, u planda va bo‘ylama kesimlarda to‘g‘on tepasidan o‘tadigan yo‘l bilan bog‘langan bo‘lishi kerak. keluvchi kanal boshlanishi to‘g‘on tanasidan 75...100 m masofada joylashtiriladi, ketuvchi kanalning chiqish qismi to‘g‘on pastki qiyalik oxiridan kamida 100...150 m masofada bo‘lishi kerak. keluvchi kanal vodoslivga suvni ravon kelishini ta’minlaydi. planda u egri chiziqli ko‘rinishda va uzunligibo‘yicha o‘zgaruvchan kenglikka egadir. katta chuqurliklarda kanal tubi gorizontal, kichik chuqurliklarda esa suvning yanada ravon kelishini ta’minlash uchun kanal tubi teskari …

orqali to‘g‘on tanasiga ko‘prik yordamida yo‘l o‘tkaziladi. 12.5-rasm.suv tashlovchi to‘g‘on: 1-to‘g‘on o‘qi; 2-ko‘prik; 3-shpunt; 4-ponur; 5-suv urilma quduq; 6-teskari filtr; 7-risberma; 8-zatvor. 12.6-rasm. qirg‘oqda joylashgan ochiq suv tashlagich kirish qismlari: a-torayuvchi to‘g‘ri chiziqli ostonali vodosliv bilan; b-doirasimon shakldagi ostona bilan; v-tepasi egri-bugrili; g-ajratuvchi devorli tezoqar tepasi egri chiziqli;d-tepasi egri chiziqli torayuvchi va kuchaytirilgan g‘adir-budurli; g-labirintli (chalkash-chulkash) ostonali vodosliv bilan suv tashlash to‘g‘onning poydevor plitasi inshootning asosiy yuk ko‘tarish elementlaridan biridir. u asosan monolit betondan quriladi. poydevor uzunligi asoan uning ustiga joylashtiriladigan inshootlar uzunligiga tengdir. poydevor qalinligi konstruktiv qabul qilinadi, so‘ngra filtrasiya va statik hisoblar asosida aniqlashtiriladi. tashlama kanal tutashtiruvchi inshootga suv oqimini baravarlashtirib keltirish uchun xizmat qiladi. uning uzunligi suv tashlash trakti trassasining topografik sharoitlaridan kelib chiqqan holda aniqlanadi. kanal ko‘ndalang kesim yuzasi trapesiya shaklida bo‘lib, tubining kengligi inshoot kengligiga teng qilib olinadi. kanal tubi sath belgisi vodosliv ostonasi sath belgisidan pastda joylashtiriladi, chunki bu holda vodosliv keng ostonali vodosliv …
