1 / 21

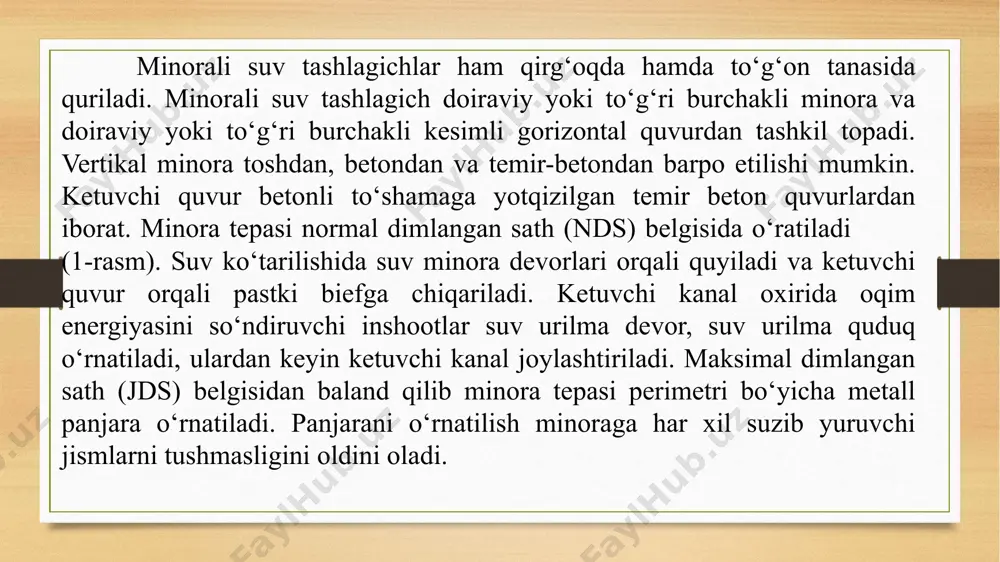

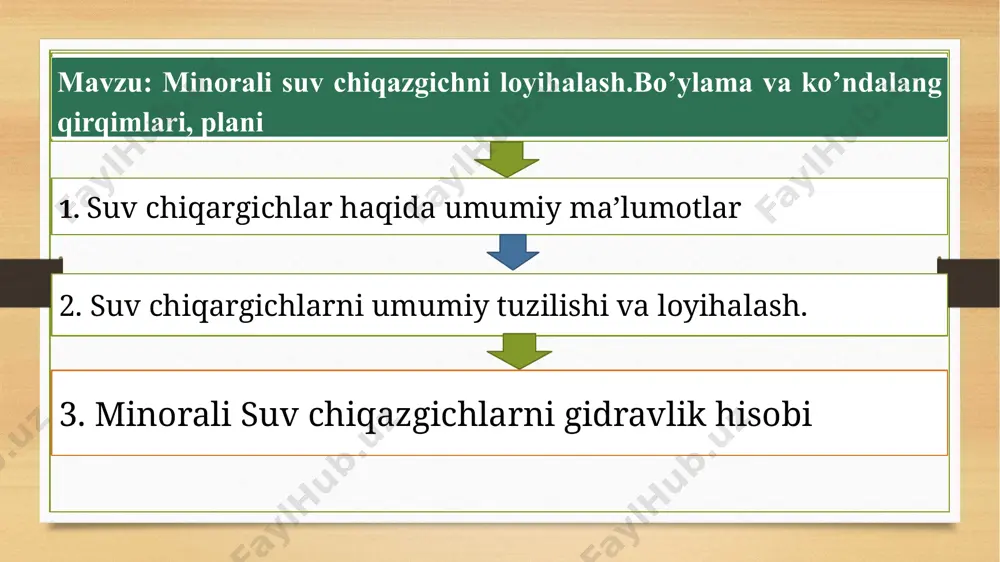

презентация powerpoint o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi “gidrotexnika inshootlari va nasos stansiyalari” gidrotexnika inshootlari fan: tuzuvchi: s.r.mamarasulov kafedra: “tiqxmmi’’ milliy tadqiqot universitetining qarshi irrigatsiya va agrotexnologiyalar instituti. 1 1. suv chiqargichlar haqida umumiy ma’lumotlar 2. suv chiqargichlarni umumiy tuzilishi va loyihalash. 3. minorali suv chiqazgichlarni gidravlik hisobi mavzu: minorali suv chiqazgichni loyihalash.bo’ylama va ko’ndalang qirqimlari, plani minorali suv tashlagichlar ham qirg‘oqda hamda to‘g‘on tanasida quriladi. minorali suv tashlagich doiraviy yoki to‘g‘ri burchakli minora va doiraviy yoki to‘g‘ri burchakli kesimli gorizontal quvurdan tashkil topadi. vertikal minora toshdan, betondan va temir-betondan barpo etilishi mumkin. ketuvchi quvur betonli to‘shamaga yotqizilgan temir beton quvurlardan iborat. minora tepasi normal dimlangan sath (nds) belgisida o‘ratiladi (1-rasm). suv ko‘tarilishida suv minora devorlari orqali quyiladi va ketuvchi quvur orqali pastki biefga chiqariladi. ketuvchi kanal oxirida oqim energiyasini so‘ndiruvchi inshootlar suv urilma devor, suv urilma quduq o‘rnatiladi, ulardan keyin ketuvchi kanal joylashtiriladi. maksimal dimlangan sath (jds) …

2 / 21

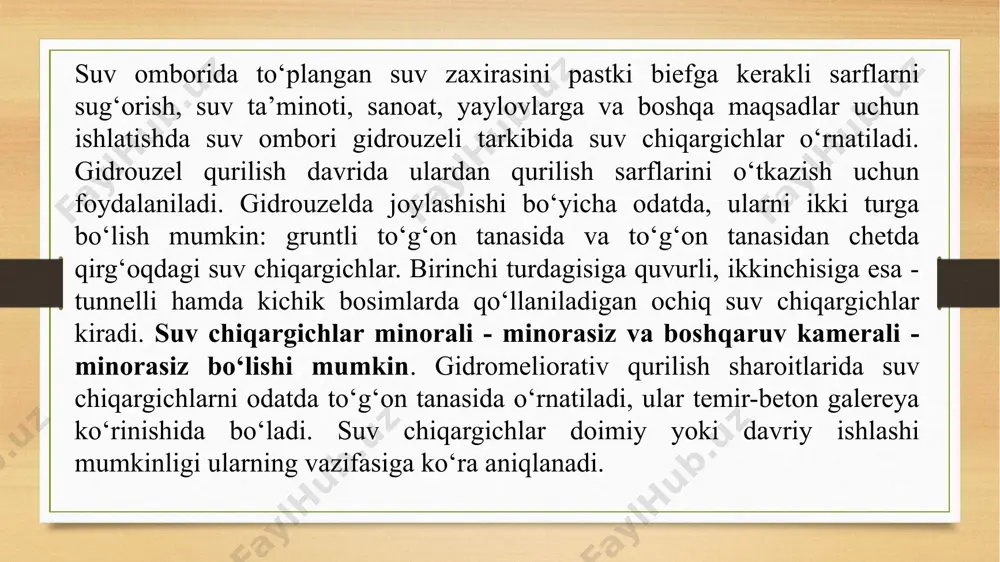

gruntli to‘g‘on tanasida va to‘g‘on tanasidan chetda qirg‘oqdagi suv chiqargichlar. birinchi turdagisiga quvurli, ikkinchisiga esa - tunnelli hamda kichik bosimlarda qo‘llaniladigan ochiq suv chiqargichlar kiradi. suv chiqargichlar minorali - minorasiz va boshqaruv kamerali - minorasiz bo‘lishi mumkin. gidromeliorativ qurilish sharoitlarida suv chiqargichlarni odatda to‘g‘on tanasida o‘rnatiladi, ular temir-beton galereya ko‘rinishida bo‘ladi. suv chiqargichlar doimiy yoki davriy ishlashi mumkinligi ularning vazifasiga ko‘ra aniqlanadi. doimiy ishlaydigan suv chiqargichlar (masalan, pastki biefga foydali suvlarni chiqarish) bir - biriga bog‘liq bo‘lmay ishlaydigan ikkita quvur chizig‘idan tashkil topgan bo‘lishi kerak. suv chiqargichlarda ikki qator zatvor o‘rnatiladi - ta’mirlash va ishchi. odatda zatvorlar suv chiqargichning boshlanishda joylashtiriladi, bu ekspluatatsiya davrida ularni kuzatish va ta’mirlash imkoniyatini beradi. ammo zatvorlarni suv chiqargichning o‘rtasida va oxirida joylashtirish mumkin: ba’zida zatvorning holati uning konstruktiv xususiyatlarini aniqlaydi (masalan, konusli zatvor bo‘lgan holatda). umuman zatvorlarni joylashtirish o‘rni texnik - iqtisodiy asoslash bo‘yicha aniqlanadi. suv chiqargichlar minorasi ko‘pincha planda to‘g‘ri burchakli bajariladi, ularning …

3 / 21

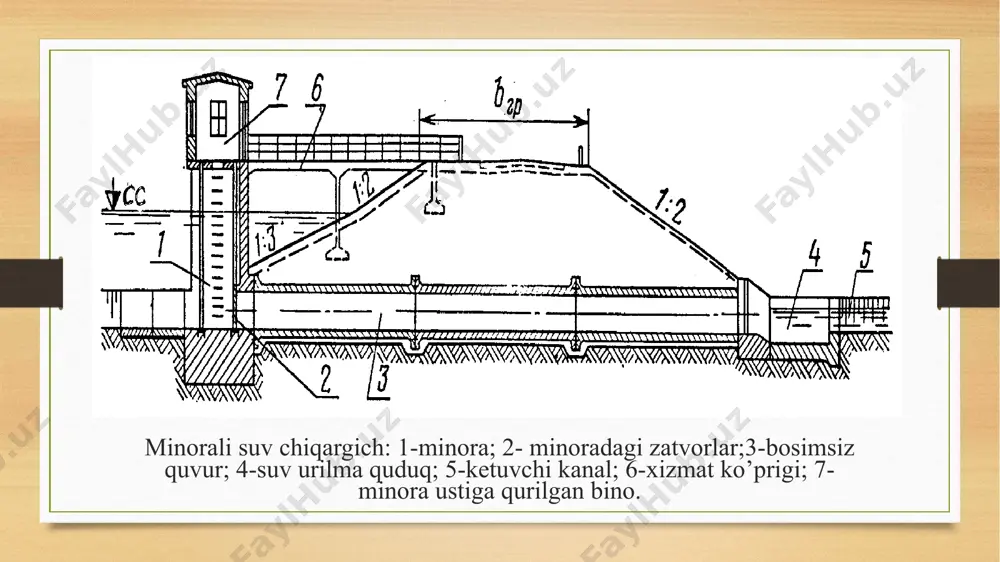

‘kish va filtratsiyaga qarshi qurilmalar, kompensatorlar va shponkalar o‘rnatiladi. galereyaning bu joyi 0,8...1m ga qalinlashadi. suv chiqargichlarni ekspluatatsiya qilish davrida suv sarflarini o‘tkazish tavsifiga ko‘ra ikkita asosiy turga bo‘lish mumkin. birinchisi tashlanadigan sarflar yassi yoki segmentli zatvor bilan rostlanadi (1 a-rasm), ikkinchisi esa keluvchi metall quvurga o‘rnatilgan konusli zatvor bilan boshqariladi (1 b-rasm). qurilish davrida suv sarflari boshqarilmasdan o‘tkaziladi. 1-rasm. suv chiqargich sxemalari: a-yassi zatvor bilan; b-konusli zatvor bilan. konus zatvorli suv tashlash eng barqaror va aniq ishlash rejimiga ega, ammo u qo'llanilganda suv o‘tkazish qobiliyati chegaralanadi. birinchi turdagi suv chiqargichlar qurilish davrida hisobiy suv sarflarni o‘tkazishga hisoblanadi, shuning uchun ekspluatatsiya davrida zatvor ostidan oqib chiqish sxemasi bo‘yicha ishlaydi, hattoki ular yuqori biefdagi minimal sathlarda suv o‘tkazish qobiliyati zaxirasiga ega. bu holat ulami harakatlanish chegarasini oshiradi. minorali suv chiqargich konstruksiyasi 2 -rasmda keltirilgan. 2-rasm. minorali suv chiqargich: 1-minora; 2-minoradagi zatvorlar; 3-bosimsiz galereya; 4-suv urilma quduq; 5-ketuvchi kanal; 5-xizmat ko‘prigi; 6-minora …

4 / 21

ri (qoplama, zatvorlar, quyilma qismlar, ajratuvchi devorlar, oraliq devorlar va b.q.) ga har xil rejimlardan ta’sir etuvchi yuklamalami aniqlash; tabiiy o‘zanga o‘tishda oqimni tutashtirish sharoitlarini aniqash va daryo o‘zani uchastkasida gruntlarni deformatsiyasi yoki qoyali jinsning buzilishini aniqlash. bosimsiz va bosimli rejimlarda suv о'tkazish qobiliyatini hisoblash. yopiq bosimsiz galereyani suv o‘tkazish qobiliyati kirish sharoitlari va ko‘milish darajasi bo‘yicha aniqlanadi. bosimsiz galereyalarning kirish kallagi yuqori qirrasi ko‘milmagan bo‘lsa vodosliv orqali oqib o‘tish sxemasi bo‘ycha hisoblanadi. kirish kallagi yuqori qismining ko'milmaganligi h (8...10)h ( l - galereya uzunligi) tubining nishabligi i <ikr bo‘lgan holatda, suv o‘tkazish qobiliyatini hisoblash uchun dastlab kirish kallagi oxiridagi hc chuqurlikni aniqlash lozim (3-rasm). bu chuqurlik galereya oxiridagi hc chuqurlikdan kelib chiqib, erkin egri sirt chizig‘ini qurish orqali aniqlanadi. bunda ikkita holat bo‘lishi mumkin: suv chiqargich kirish kesimi ko‘milmagan, shunda h2=hkr; kirish kesimi ko‘milmagan, shunda h2 chuqurlik pastki bief suv chuqurligi va tushishini tiklanishi ayirmasi, ya’ni pastki bief suv …

5 / 21

a ko‘ra qabul qilinadi. h/h... 0,1 0,2 0,25 0,3 0,35 0,40 0,45 0,50 0,55 0,60 … 0,617 0,620 0,622 0,625 0,628 0,633 0,638 0,645 0,65 0,66 tirqishdan keyin bosim pasaygan (vakuum) havo bo‘shlig‘i bo‘lsa, suv o‘tkazish qobiliyati quyidagi formuladan aniqlanadi: minorali suv chiqargich: 1-minora; 2- minoradagi zatvorlar;3-bosimsiz quvur; 4-suv urilma quduq; 5-ketuvchi kanal; 6-xizmat ko’prigi; 7-minora ustiga qurilgan bino. minorani joylashtirish variantlari: a-yuqori qiyalik tovoni oldida; b-taxminan qiyalikning o’rtasida; v-to’g’on tepasi cheti oldida. minoradan ketuvchi vodovod (suv o’tkazuvchi) kesimi ko’pincha to’g’ri burchakli bo’lgan quvur ko’rinishida bajariladi. suv omboridan katta suv sarflari chiqarilganda quvurlar ko’p ko’zli qabul qilinadi, shu bilan birga har bir tirqish minoraga joylashgan mustaqil zatvor bilan yopiladi. ketuvchi vodovodda oqim rejimi bosimsiz va undagi tezlik 2...4 m/s qabul qilinadi. ekspluatatsiya sharoitlari bo’yicha quvur balandligini 1,5 m dan kam qabul qilinmaydi. quvur chiqish kesimidan keyin energiyani so’ndirish uchun suv urilma quduq o’rnatiladi. quvurli -minorali suv tashlagichlar ba’zi hollarda yopiq …
