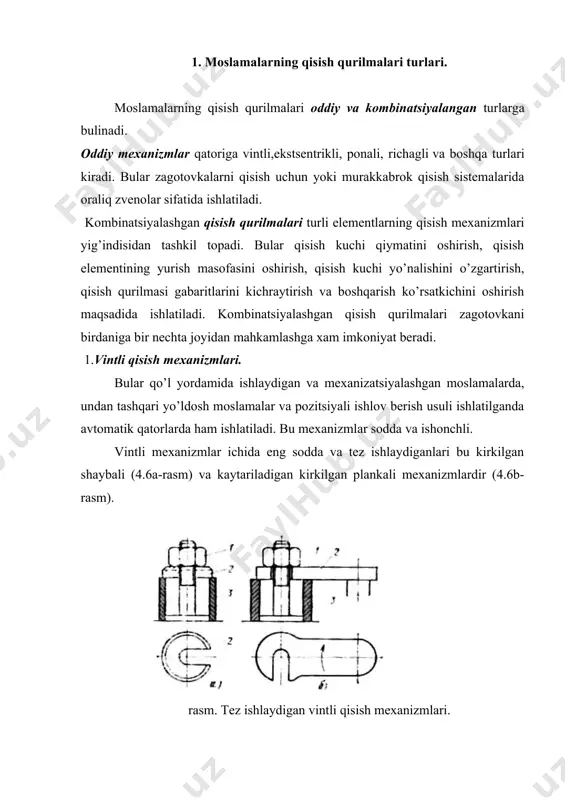

1477035951_65847.doc ( ) 2 2 3 3 3 1 d d d d fq п u - - = a cos 1 / 1 - + + = j q t s l moslamalarni qisish qurilmalarini uzatish-kuchaytirish mexanizmlari reja: 1. moslamalarning qisish qurilmalari turlari. 2.ekstsentrikli qisish mexanizmlar. 1. moslamalarning qisish qurilmalari turlari. moslamalarning qisish qurilmalari oddiy va kombinatsiyalangan turlarga bulinadi. oddiy mexanizmlar qatoriga vintli,ekstsentrikli, ponali, richagli va boshqa turlari kiradi. bular zagotovkalarni qisish uchun yoki murakkabrok qisish sistemalarida oraliq zvenolar sifatida ishlatiladi. kombinatsiyalashgan qisish qurilmalari turli elementlarning qisish mexanizmlari yig’indisidan tashkil topadi. bular qisish kuchi qiymatini oshirish, qisish elementining yurish masofasini oshirish, qisish kuchi yo’nalishini o’zgartirish, qisish qurilmasi gabaritlarini kichraytirish va boshqarish ko’rsatkichini oshirish maqsadida ishlatiladi. kombinatsiyalashgan qisish qurilmalari zagotovkani birdaniga bir nechta joyidan mahkamlashga xam imkoniyat beradi. 1.vintli qisish mexanizmlari. bular qo’l yordamida ishlaydigan va mexanizatsiyalashgan moslamalarda, undan tashqari yo’ldosh moslamalar va pozitsiyali ishlov berish usuli ishlatilganda avtomatik qatorlarda …

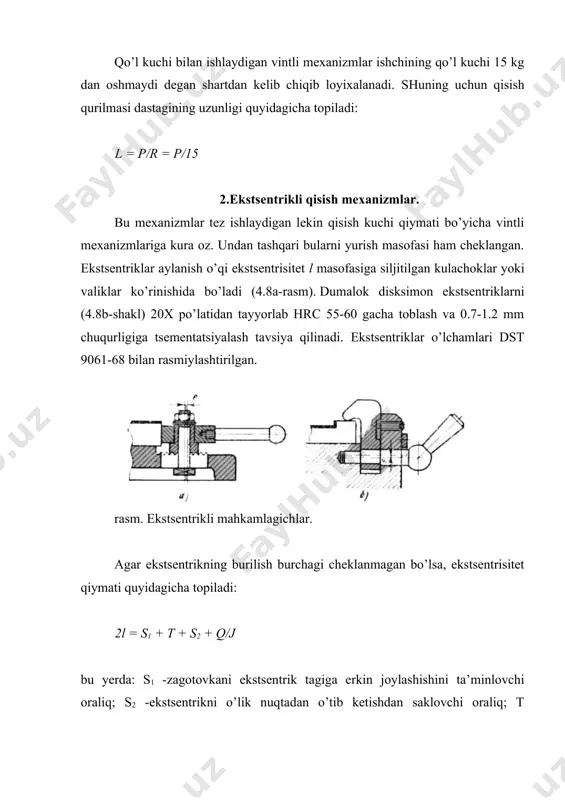

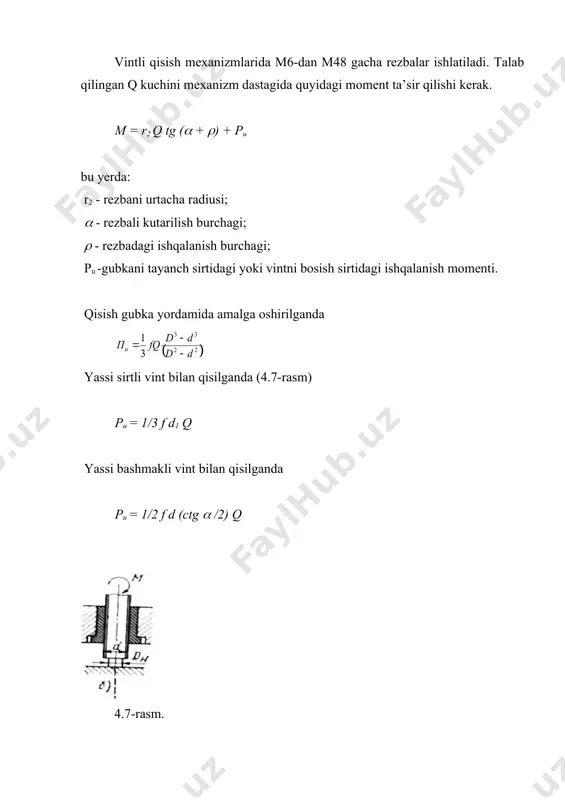

nda pu = 1/2 f d (ctg ( /2) q 4.7-rasm. qo’l kuchi bilan ishlaydigan vintli mexanizmlar ishchining qo’l kuchi 15 kg dan oshmaydi degan shartdan kelib chiqib loyixalanadi. shuning uchun qisish qurilmasi dastagining uzunligi quyidagicha topiladi: l = p/r = p/15 2.ekstsentrikli qisish mexanizmlar. bu mexanizmlar tez ishlaydigan lekin qisish kuchi qiymati bo’yicha vintli mexanizmlariga kura oz. undan tashqari bularni yurish masofasi ham cheklangan. ekstsentriklar aylanish o’qi ekstsentrisitet l masofasiga siljitilgan kulachoklar yoki valiklar ko’rinishida bo’ladi (4.8a-rasm). dumalok disksimon ekstsentriklarni (4.8b-shakl) 20x po’latidan tayyorlab hrc 55-60 gacha toblash va 0.7-1.2 mm chuqurligiga tsementatsiyalash tavsiya qilinadi. ekstsentriklar o’lchamlari dst 9061-68 bilan rasmiylashtirilgan. embed msphotoed.3 rasm. ekstsentrikli mahkamlagichlar. agar ekstsentrikning burilish burchagi cheklanmagan bo’lsa, ekstsentrisitet qiymati quyidagicha topiladi: 2l = s1 + t + s2 + q/j bu yerda: s1 -zagotovkani ekstsentrik tagiga erkin joylashishini ta’minlovchi oraliq; s2 -ekstsentrikni o’lik nuqtadan o’tib ketishdan saklovchi oraliq; t -zagotovka o’lchamini dopuski; q -zagotovkani …

. —м.,1977. 6. зорев. h. h. вопросы механики процессарезания металлов. —m, машгиз,1956. 7. резников a.h. теплофизика процессов механической обработки материалов.—м,.1981 8. справочник технолога-машиностроителя, т.т.1 и 2.-m., машиностроение,1972 . 9. справочник металлиста в пяти томах.—м., машгиз, 1959. 10. долматовский г.а. справочник технолога. — м., машиностроение, 1962. 11. режимы резания металлов. справочник под редакцией ю.в. барановского, 3-е изд.—м, машиностроение, 1972. _1538294379.unknown _1538294381.bin _1538294382.bin _1538294383.unknown _1538294380.bin _1538294377.bin

moslamalarni qisish qurilmalarini uzatish-kuchaytirish mexanizmlari - Page 4

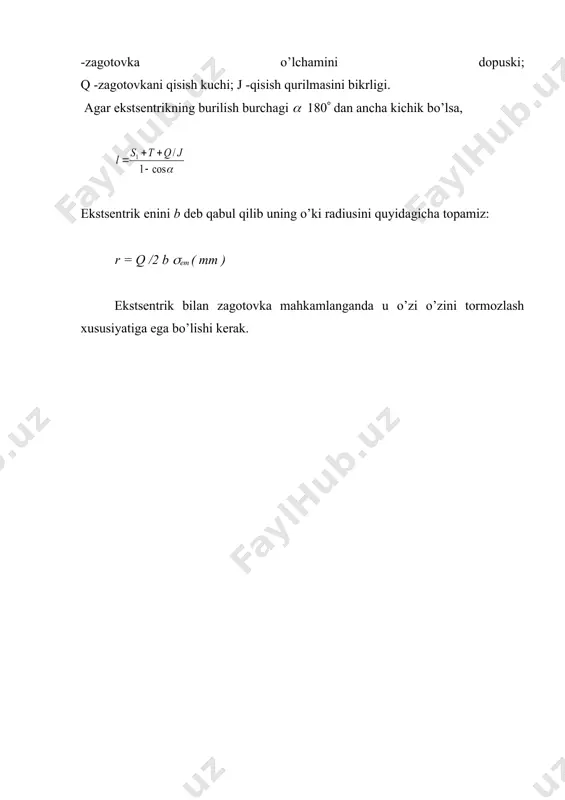

moslamalarni qisish qurilmalarini uzatish-kuchaytirish mexanizmlari - Page 5
