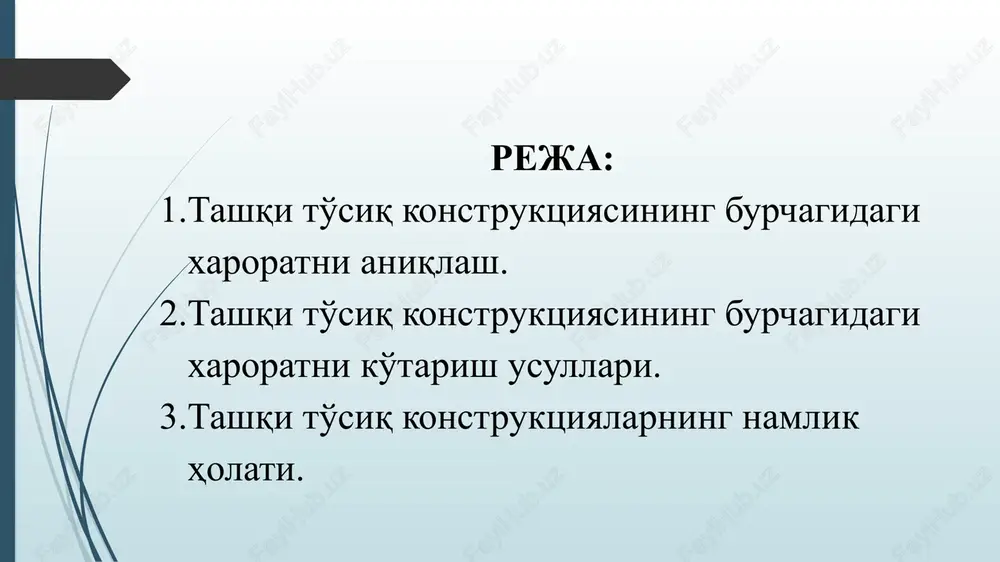

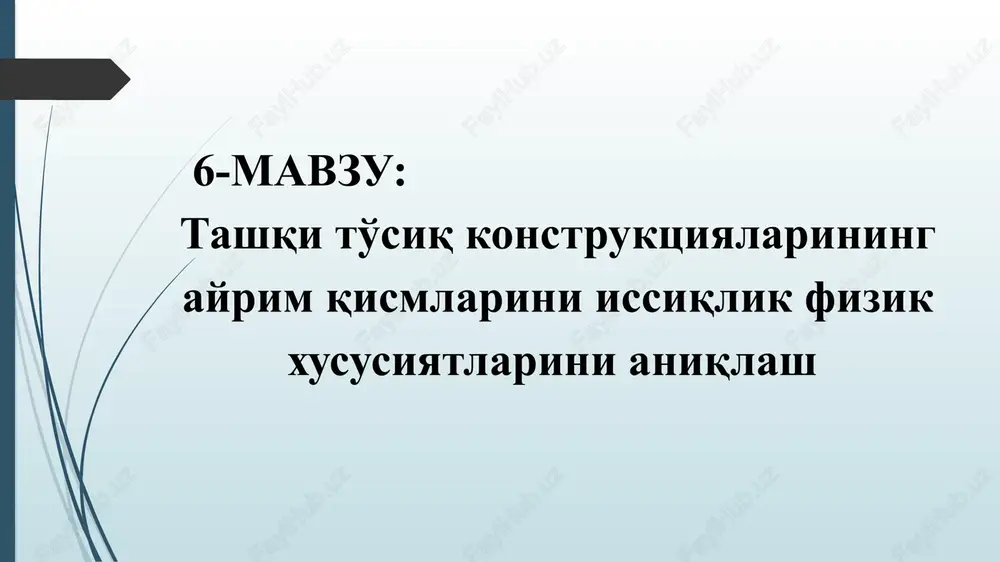

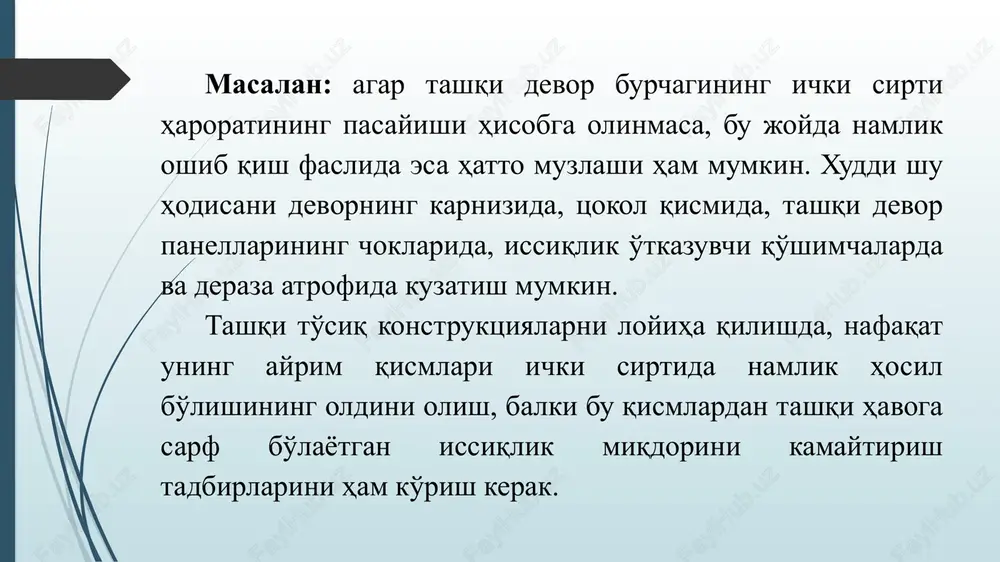

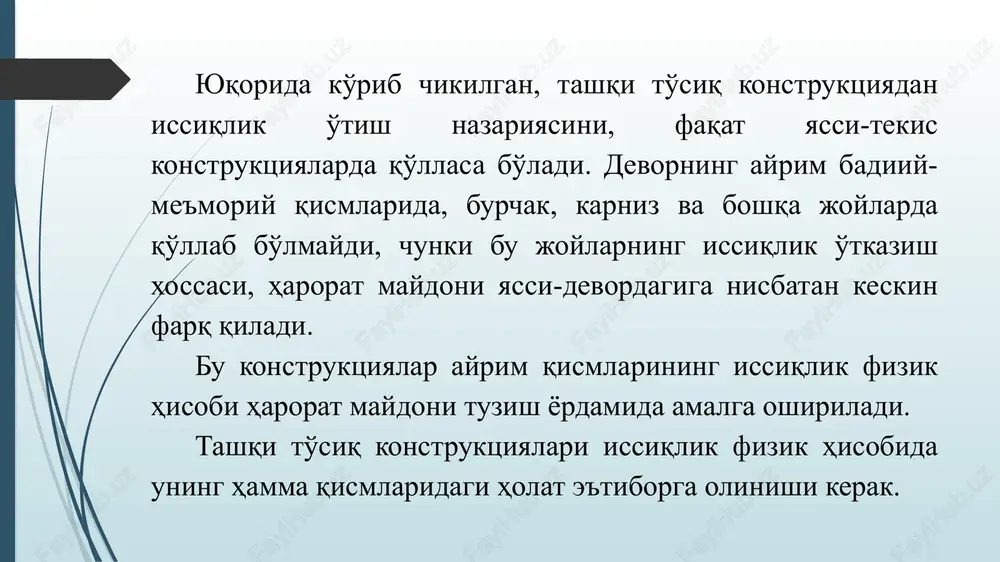

prezentatsiya powerpoint 6-mavzu: tashqi to'siq konstruktsiyalarining ayrim qismlarini issiqlik fizik xususiyatlarini aniqlash reja: tashqi to'siq konstruktsiyasining burchagidagi xaroratni aniqlash. tashqi to'siq konstruktsiyasining burchagidagi xaroratni ko'tarish usullari. tashqi to'siq konstruktsiyalarning namlik holati. yuqorida ko'rib chikilgan, tashqi to'siq konstruktsiyadan issiqlik o'tish nazariyasini, faqat yassi-tekis konstruktsiyalarda qo'llasa bo'ladi. devorning ayrim badiiy-me'moriy qismlarida, burchak, karniz va boshqa joylarda qo'llab bo'lmaydi, chunki bu joylarning issiqlik o'tkazish xossasi, harorat maydoni yassi-devordagiga nisbatan keskin farq qiladi. bu konstruktsiyalar ayrim qismlarining issiqlik fizik hisobi harorat maydoni tuzish yordamida amalga oshiriladi. tashqi to'siq konstruktsiyalari issiqlik fizik hisobida uning hamma qismlaridagi holat e'tiborga olinishi kerak. masalan: agar tashqi devor burchagining ichki sirti haroratining pasayishi hisobga olinmasa, bu joyda namlik oshib qish faslida esa hatto muzlashi ham mumkin. xuddi shu hodisani devorning karnizida, tsokol qismida, tashqi devor panellarining choklarida, issiqlik o'tkazuvchi qo'shimchalarda va deraza atrofida kuzatish mumkin. tashqi to'siq konstruktsiyalarni loyiha qilishda, nafaqat uning ayrim qismlari ichki sirtida namlik hosil bo'lishining …

2 / 24

namlikning oshishi va muzlashiga sabab bo'ladi. 2. konvektsion toklarinig intensivligi kamayishi va asosan nur orqali uzatilayotgan issiqlikning pasayishi sababli issiqlik o'zlashtirish koeffitsienti devornikiga nisbatan past bo'ladi. tashqi to'siq konstruktsiyalarni loyiha qilishda va qurishda quyidagi tadbirlar asosida burchakning haroratini ko'tarish mumkin: 1. tashqi devorning to'g'ri burchagini ikkita o'tmas burchak shakliga keltirish mumkin (6.2-rasm). o'tmas burchaklar oralig'idagi masofa 25 sm dan kam bo'lmasligi kerak. bu tadbirlar devorning ichki sirti haroratidan burchak sirtining harorat farqini 30% ga kamaytiradi. 2. to'g'ri burchakning shakli aylana shakliga keltiriladi. bunda aylananing ichki radiusi 50 sm dan kam bo'lmasligi kerak (6.2.v-rasm). bunda burchakning tashqi va ichki sirti ham aylana shaklida bo'lishi mumkin. agar burchakning faqat ichki sirti aylana shaklida bo'lsa, ichki radiusning o'lchami 30 sm dan kichik bo'lmasligi kerak (6.2.g-rasm). 3. burchak tashqi sirtidan pilyastr qilinadi (6.2.d-rasm). qo'shimcha bu tadbir yog'och devorli binolarda qo'llaniladi. 4. devor burchagiga isitish tizimining issiqlik tarqatuvchi vertikal quvuri qo'yiladi (6.2.e-rasm). bu tadbir juda …

3 / 24

qi havoga sarf bo'layotgan ortiqcha issiqlik miqdorining hisobi murakkab bo'lib, ko'p vaqt talab etadi. deraza qanchalik devorning ichki sirtiga yaqin o'rnatilsa, derazaning qiya-qirralaridan sarf bo'layotgan issiqlik miqdori shuncha kam bo'ladi, ammo derazaga yaqin devor ichki sirtining harorati keskin pasayadi. demak derazaning devorga o'rnatilish holati, devorning harorat maydoniga ta'sir etib, oynasining issiqlik uzatish koeffitsientiga esa bog'liq emas. tashqi to'siq konstruktsiyalarining namlik holati shu qurilmalarining namlik xolati issiklik fizik xususiyati bilan uzviy bog'langan. shu sababli tashqi to'siq konstruktsiyalarining namlik holati ham «arxitekturaning maxsus masalalari» faniga kiradi. xavoning namligi mikdor jixatdan 2 xil kattalik bilan baxolanadi: a) absolyut namlik. b) nisbiy namlik. xavoning 1 m3 xajmida mavjud bulgan gaz xolatidagi suv mikdori absolyut namlik deyiladi. bu mikdor 2 xil ulchov birligida ulchanadi: g/m3 . suv gaz xolatida bulgani uchun bosimga ega buladi. shuning uchun bosim birligida: pa da ifodalanishi mumkin. nisbiy namlik deb 1m3 xajmda gaz xolatida mavjud bulgan suv mikdorining shu temperaturada …

4 / 24

kerak va namligi kam, ya'ni nam yutish xususiyati past bolgan qurilish materiallarini qo'llash bilan birgalikda, nafakat issiqlik fizik xatto, namlik holatini xam e'tiborga olish kerak. namligi katta bo'lgan qurilish materiallari sanitar-texnik jixatdan ham yaroksiz hisoblanadi. birinchidan bu material bino ichidagi havo namligini kupaytirish bilan birgalikda devorlarning yoki tom yopmalarining sirtida nam dog'lari, mog'or paydo qiladi. bu esa oziq-ovqat maxsulotlarining buzilishiga, xar-xil kasallik tarqalishiga sabab bo'ladi. ikkinchidan bu qurilish materiallarining mustahkamligi past bo'lib tashqi muhit ta'sirida bardoshsiz va uzoq muddatga chidamsizdir. tashqi to'siq konstruktsiyalar namlik xolatining muxandislik xisobini bajarish uchun va shu qurilish materiallarini ishlatish jarayonida, mo''tadil iqlim sharoitini ta'minlash uchun, ularda namlik holatining paydo bo'lish sabablarini aniqlash zarur. qurilish materialidagi namlikning paydo bo'lish sabablari quyidagilardan iborat: 1. qurilishdagi texnologik namlik – bu qurilish materiallarini tayyorlash jarayonida va binoni yoki qurilmalarni tiklashda hosil bo'- ladigan namlikdir. 2. zamindan o'tadigan namlik. bu namlik tuproqdan devorlarga kapillyar surish orqali o'tadi. bu namlik devorda …

5 / 24

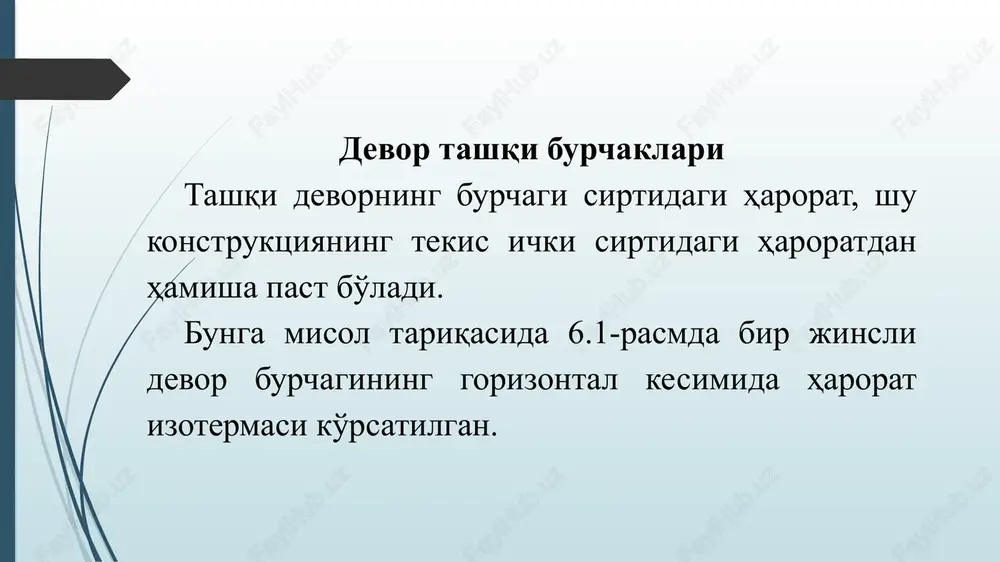

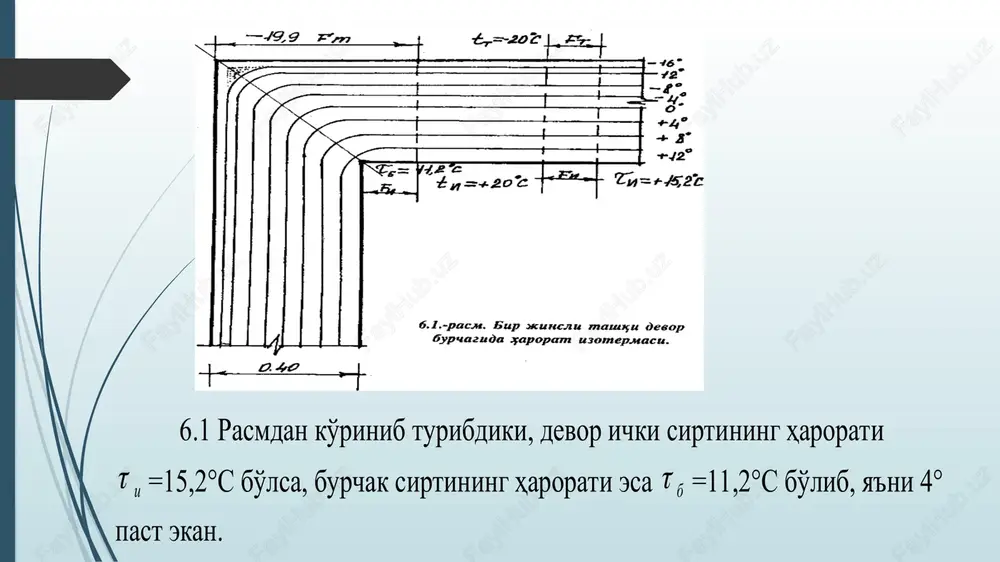

sosan sanoat binolarining tsexlarida, maishiy xizmat ko'rsatish binolarida bug' va suv xolatida devor va pollariga bevosita ta'sir etadi. bu namlik ta'siri oldini olish uchun devor va pol sirtini sopol va shisha plitkali qatlam bilan ximoya qilinadi. foydalanilgan adabiyotlar. 1. shukurov g'.sh., boboev s.m. qurilish issiqlik fizikasi. samarqand - 2000 y. 2. n. v. obolenskiy. arxitekturnaya fizika. moskva stroyizdat 1998 g. 3. shnk 2.01.01 – 22. loyixalash uchun iklimiy va fizikaviy-geologik ma'lumotlar. toshkent-2022 4. kmk 2.01.04-18 qurilishda issiqlik texnikasi. t., 2018 y. 5. kmk 2.01.05-19 tabiiy va su'niy yoritish. t., 2019 y. 6. marakaev r.yu., nuretdinov x.n., kuchkarov r.a. «stroitelnaya fizika», uchebnoe posobie. chast i, ii, iii, 1996, 1998, 2000, 2001 g. e'tiboringiz uchun rahmat!!! image1.png image2.emf image3.emf image4.png image5.emf image6.emf image7.emf image8.wmf oleobject1.bin image9.emf 6.1 rasmdan ko'rinib turibdiki, devor ichki sirtining harorati i  =15,2°s bo'lsa, burchak sirtining harorati esa b  =11,2°s bo'lib, ya'ni 4° past ekan. tashqi devor …

6 / 24

, °s; k  - deraza qiya - qirrasini o'rtacha harorati, °s; v – deraza qiya - qirrasining eni, m. deraza chegerasida, tashqi devordvn o'tayotgan issiqlik miqdorining kamayishi, quyidagi formuladan topiladi: q k =   i  ∆ i  · a, (6.6) bu erda i  - deraza yonida devor sirti haroratining o'rt acha ko'tarilishi; a – derazaning, devorning ichki sirti haroratiga ta'sir etuvchi kam harorat – masofasi, m. deraza qirralaridan sarf bo'layotgan ortiqcha issiqlik miqdori deraza oynasining issiqlik uzatish koeffitsientini oshiradi. bu koeffitsient quyidagi formula yordamida aniqlanadi: ∆ k = f p t t q q t i dev k    . , (6.7) bu erda t t - tashqi havo harorati, °s; r – deraza (perimetr) atrofining uzunligi, m; f – deraza oyna yuzasi, m²; derazaning to'liq issiqlik uzatish koeffitsienti quyidagi formuladan topiladi: r deraza = r + ∆ k bu erda k – …
