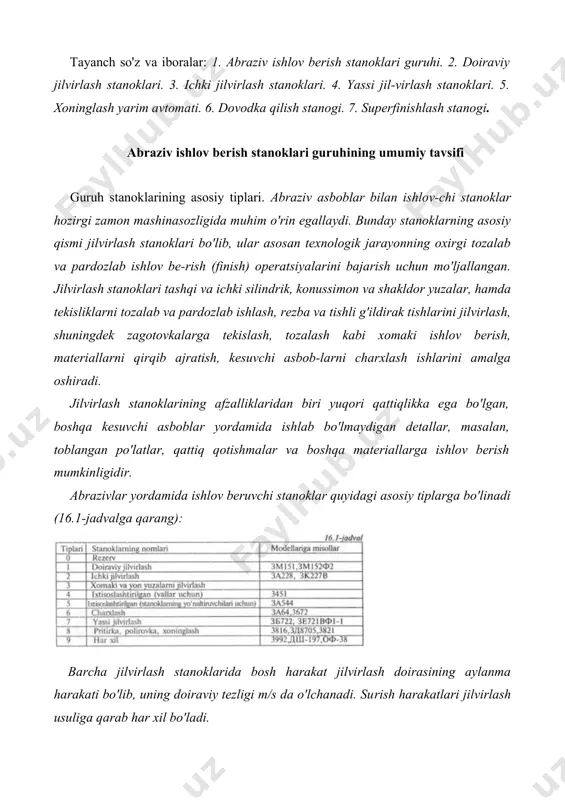

1404476340_53730.doc abraziv ishlov berish stanoklari reja: 1. abraziv ishlov berish stanoklari guruhining umumiy tavsifi. gu-ruh stanoklarining asosiy tiplari. 2. tashqi va ichki doiraviy hamda yassi jilvirlash stanoklari. 3.pardozlash ishlari uchun xoninglash, dovodka, superfinishlash stanoklari. tayanch so'z va iboralar: 1. abraziv ishlov berish stanoklari guruhi. 2. doiraviy jilvirlash stanoklari. 3. ichki jilvirlash stanoklari. 4. yassi jil-virlash stanoklari. 5. xoninglash yarim avtomati. 6. dovodka qilish stanogi. 7. superfinishlash stanogi. abraziv ishlov berish stanoklari guruhining umumiy tavsifi guruh stanoklarining asosiy tiplari. abraziv asboblar bilan ishlov-chi stanoklar hozirgi zamon mashinasozligida muhim o'rin egallaydi. bunday stanoklarning asosiy qismi jilvirlash stanoklari bo'lib, ular asosan texnologik jarayonning oxirgi tozalab va pardozlab ishlov be-rish (finish) operatsiyalarini bajarish uchun mo'ljallangan. jilvirlash stanoklari tashqi va ichki silindrik, konussimon va shakldor yuzalar, hamda tekisliklarni tozalab va pardozlab ishlash, rezba va tishli g'ildirak tishlarini jilvirlash, shuningdek zagotovkalarga tekislash, tozalash kabi xomaki ishlov berish, materiallarni qirqib ajratish, kesuvchi asbob-larni charxlash ishlarini amalga oshiradi. …

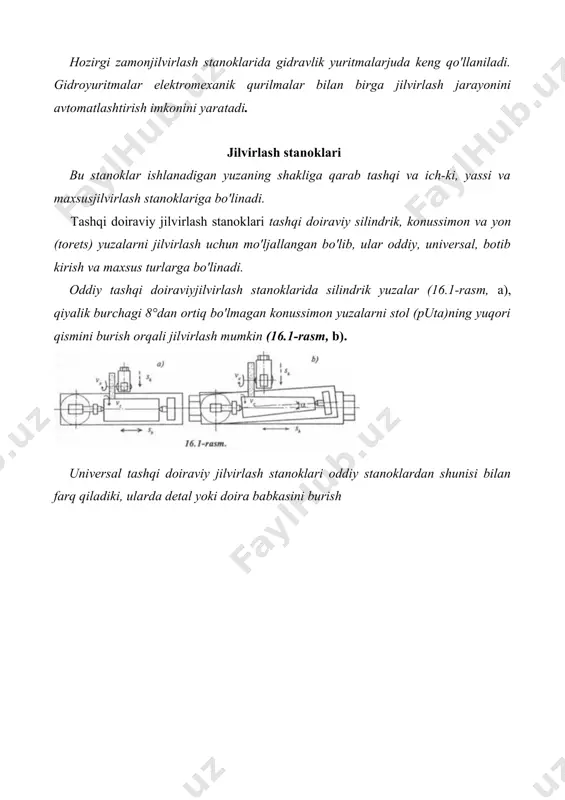

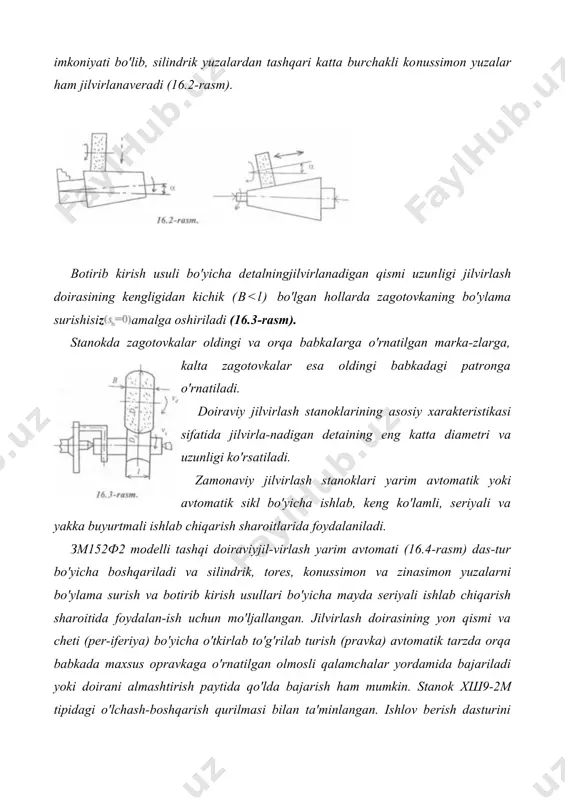

tlashtirish imkonini yaratadi. jilvirlash stanoklari bu stanoklar ishlanadigan yuzaning shakliga qarab tashqi va ich-ki, yassi va maxsusjilvirlash stanoklariga bo'linadi. tashqi doiraviy jilvirlash stanoklari tashqi doiraviy silindrik, konussimon va yon (torets) yuzalarni jilvirlash uchun mo'ljallangan bo'lib, ular oddiy, universal, botib kirish va maxsus turlarga bo'linadi. oddiy tashqi doiraviyjilvirlash stanoklarida silindrik yuzalar (16.1-rasm, a), qiyalik burchagi 8°dan ortiq bo'lmagan konussimon yuzalarni stol (puta)ning yuqori qismini burish orqali jilvirlash mumkin (16.1-rasm, b). universal tashqi doiraviy jilvirlash stanoklari oddiy stanoklardan shunisi bilan farq qiladiki, ularda detal yoki doira babkasini burish imkoniyati bo'lib, silindrik yuzalardan tashqari katta burchakli konussimon yuzalar ham jilvirlanaveradi (16.2-rasm). botirib kirish usuli bo'yicha detalningjilvirlanadigan qismi uzunligi jilvirlash doirasining kengligidan kichik (b<l) bo'lgan hollarda zagotovkaning bo'ylama surishisizamalga oshiriladi (16.3-rasm). stanokda zagotovkalar oldingi va orqa babkaiarga o'rnatilgan marka-zlarga, kalta zagotovkalar esa oldingi babkadagi patronga o'rnatiladi. doiraviy jilvirlash stanoklarining asosiy xarakteristikasi sifatida jilvirla-nadigan detaining eng katta diametri va uzunligi ko'rsatiladi. zamonaviy jilvirlash stanoklari yarim …

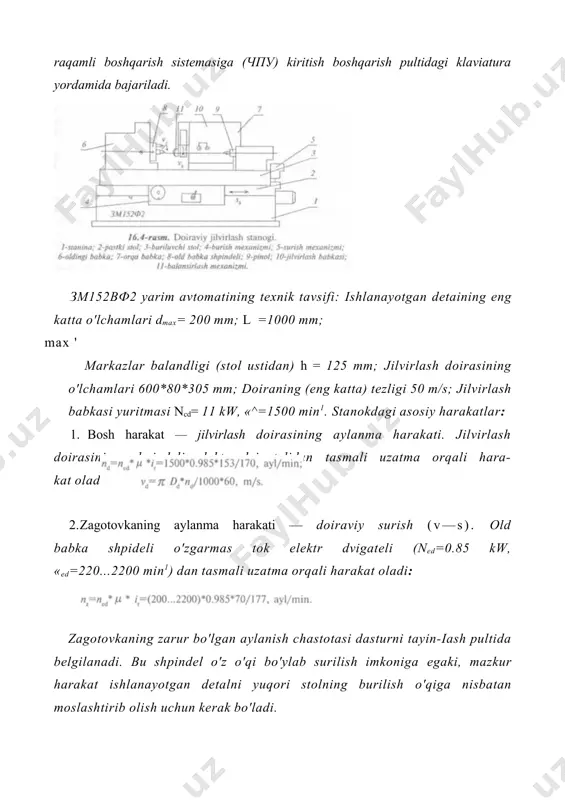

oirani almashtirish paytida qo'lda bajarish ham mumkin. stanok хш9-2м tipidagi o'lchash-boshqarish qurilmasi bilan ta'minlangan. ishlov berish dasturini raqamli boshqarish sistemasiga (чпу) kiritish boshqarish pultidagi klaviatura yordamida bajariladi. зм152вф2 yarim avtomatining texnik tavsifi: ishlanayotgan detaining eng katta o'lchamlari dmax= 200 mm; l =1000 mm; max ' markazlar balandligi (stol ustidan) h = 125 mm; jilvirlash doirasining o'lchamlari 600*80*305 mm; doiraning (eng katta) tezligi 50 m/s; jilvirlash babkasi yuritmasi ncd= 11 kw, «^=1500 min1. stanokdagi asosiy harakatlar: 1. bosh harakat — jilvirlash doirasining aylanma harakati. jilvirlash doirasining shpindeli elektr dvigatelidan tasmali uzatma orqali hara- kat oladi: 2. zagotovkaning aylanma harakati — doiraviy surish (v—s). old babka shpideli o'zgarmas tok elektr dvigateli (ned=0.85 kw, «ed=220...2200 min1) dan tasmali uzatma orqali harakat oladi: zagotovkaning zarur bo'lgan aylanish chastotasi dasturni tayin-iash pultida belgilanadi. bu shpindel o'z o'qi bo'ylab surilish imkoniga egaki, mazkur harakat ishlanayotgan detalni yuqori stolning burilish o'qiga nisbatan moslashtirib olish uchun kerak bo'ladi. …

sus stanoklar qo'llaniladi. bunday stanoklarga tirsakli vallarning bo'yinlarini, taqsimlash (kulachokli) vallarining kula-choklarini, podshipnik halqalarining shariklari uchun yo'llarni jilvirlash uchun mo'ljallangan stanoklarni ko'rsatish mumkin. 16.5-rasm-da avtomobil va traktor dvigate!lari taqsimlash vallari kulachoklari profilini kopirlash usuli bo'yicha jilvirlash sxemasi keltirilgan. kula-choklarni xomaki va tozalabjilvirlash uchun 3430, хш301, хш302 modelli maxsus stanoklar yaratilgan. markazsizjilviriash stanoklari. yirik seriyali va keng ko'lamli ishlab chiqarishda markazsiz doiraviy jilvirlash stanoklari keng qo'llanilib, ularda tashqi va kamroq darajada ichki yuzalar jilvirlanadi. bunday stanoklarning ish unumdorligi markazli stanoklarnikiga qaraganda ancha yuqori, ular jilvirlash chuqurligining ko'proq bo'lishi (chunki detal-larning egilishi bu yerda yo'q), kichik diametrli va katta uzunlikdagi detallarga ishlov berish imkoniyatlariga ega. markazsiz ichki doiraviyjilvirlashda (16.7-rasm) zagotovka yetaklovchi, tayanch va siquvchi roliklar orasiga o'rnatiladi. yetakchi rolik o'z yuritmasiga ega va ishqalanish kuchlari tufayli zagotovkani aylan-tiradi. zagotovka o'z navbatida tayanch va siqib turuvchi roliklarni aylantiradi. o'q yo'nalishida zagotovkaning o'rni tayanch vtulkasi orqali aniqlanadi. jilvirlash doirasi o'z yuritmasiga ega. bu usulda …

detaining uzunligi /max=250 mm; jilvirlash doirasining aylanish chastotasi 1370 ayl/min; yetaklovchi jilvirlash doirasining aylanish chastotasi ll-150ayl/min; jilvirlash doirasining tezligi 35 m/s; bosh harakat elektr yuritmasi quvvati 11 kw. 3e183a modelli yarim avtomat markazsiz tashqi doiraviyjilvirlash stanoklarining zamonaviy modellaridan biridir. yarim avtomatjilvirlash va yetaklovchi doiralar babkalariningjilvirlash doirasi o'qiga perpendiku-iar yo'nalishda surila oladigan qilib komponovka qilingan. jilvirlash doirasining tebranishlari эвм-бп2 tipidagi vibrometr yordamida o'lchab boriladi. doiralar to'g'rilash (pravka) mexanizmining olmosli qalam-chalari yordamida o'tkirlanib turadi. stanok gidravlik yuritmalar bilan to'lajihozlangan. yetaklovchi doira babkaning buriluvchi qismiga o'rnatilgan bo'lib, u vertikal tekislikda ±8° ga, gorizontal tekislikda ±0,5°ga burila oladi. yetaklovchi doira o'zgarmas tok elektr dvigatelidan chervyakli uzatma (z=22-l5) orqali harakatlanadi. uning aylanish chastotasi 15...200 min-1 . botirib kirish usuli bo'yichajilvirlashda, yetaklovchi doiraning o'qi 0,5° ga burib qo'yiladi. bu detalni cheklagichga zichroq yaqinlash-tirib qo'yish uchun zarur boiadi. detalningjilvirlash zonasidan o'tib ketish usuli bo'yichajilvirlashda bo'ylama surishning miqdoriga yetaklovchi doiraning aylanish chastotasi va uning burilish burchagini o'zgartirish orqali …
