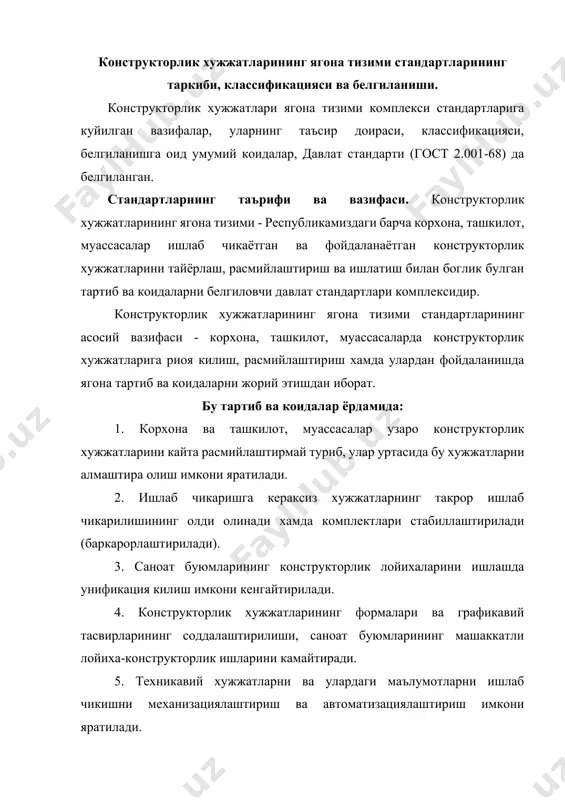

1541868132_72918.docx конструкторлик хужжатларининг ягона тизими режа: 1.конструкторлик хужжатларининг ягона тизими стандартларининг таркиби, классификацияси ва белгиланиши. 2. махсулот турлари ва лойиха хужжатлари. 3. машиналарни таркибий кисмларига булиш методикаси конструкторлик хужжатларининг ягона тизими стандартларининг таркиби, классификацияси ва белгиланиши. конструкторлик хужжатлари ягона тизими комплекси стандартларига куйилган вазифалар, уларнинг таъсир доираси, классификацияси, белгиланишга оид умумий коидалар, давлат стандарти (гост 2.001-68) да белгиланган. стандартларнинг таърифи ва вазифаси. конструкторлик хужжатларининг ягона тизими - республикамиздаги барча корхона, ташкилот, муассасалар ишлаб чикаётган ва фойдаланаётган конструкторлик хужжатларини тайёрлаш, расмийлаштириш ва ишлатиш билан боглик булган тартиб ва коидаларни белгиловчи давлат стандартлари комплексидир. конструкторлик хужжатларининг ягона тизими стандартларининг асосий вазифаси - корхона, ташкилот, муассасаларда конструкторлик хужжатларига риоя килиш, расмийлаштириш хамда улардан фойдаланишда ягона тартиб ва коидаларни жорий этишдан иборат. бу тартиб ва коидалар ёрдамида: 1. корхона ва ташкилот, муассасалар узаро конструкторлик хужжатларини кайта расмийлаштирмай туриб, улар уртасида бу хужжатларни алмаштира олиш имкони яратилади. 2. ишлаб чикаришга кераксиз хужжатларнинг такрор ишлаб чикарилишининг …

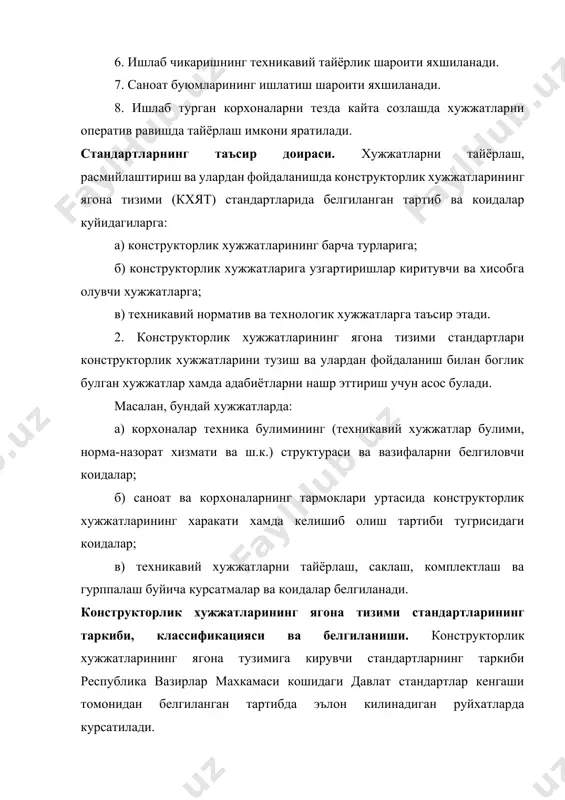

рхоналарни тезда кайта созлашда хужжатларни оператив равишда тайёрлаш имкони яратилади. стандартларнинг таъсир доираси. хужжатларни тайёрлаш, расмийлаштириш ва улардан фойдаланишда конструкторлик хужжатларининг ягона тизими (кхят) стандартларида белгиланган тартиб ва коидалар куйидагиларга: а) конструкторлик хужжатларининг барча турларига; б) конструкторлик хужжатларига узгартиришлар киритувчи ва хисобга олувчи хужжатларга; в) техникавий норматив ва технологик хужжатларга таъсир этади. 2. конструкторлик хужжатларининг ягона тизими стандартлари конструкторлик хужжатларини тузиш ва улардан фойдаланиш билан боглик булган хужжатлар хамда адабиётларни нашр эттириш учун асос булади. масалан, бундай хужжатларда: а) корхоналар техника булимининг (техникавий хужжатлар булими, норма-назорат хизмати ва ш.к.) структураси ва вазифаларни белгиловчи коидалар; б) саноат ва корхоналарнинг тармоклари уртасида конструкторлик хужжатларининг харакати хамда келишиб олиш тартиби тугрисидаги коидалар; в) техникавий хужжатларни тайёрлаш, саклаш, комплектлаш ва гурппалаш буйича курсатмалар ва коидалар белгиланади. конструкторлик хужжатларининг ягона тизими стандартларининг таркиби, классификацияси ва белгиланиши. конструкторлик хужжатларининг ягона тузимига кирувчи стандартларнинг таркиби республика вазирлар махкамаси кошидаги давлат стандартлар кенгаши томонидан белгиланган тартибда эълон килинадиган …

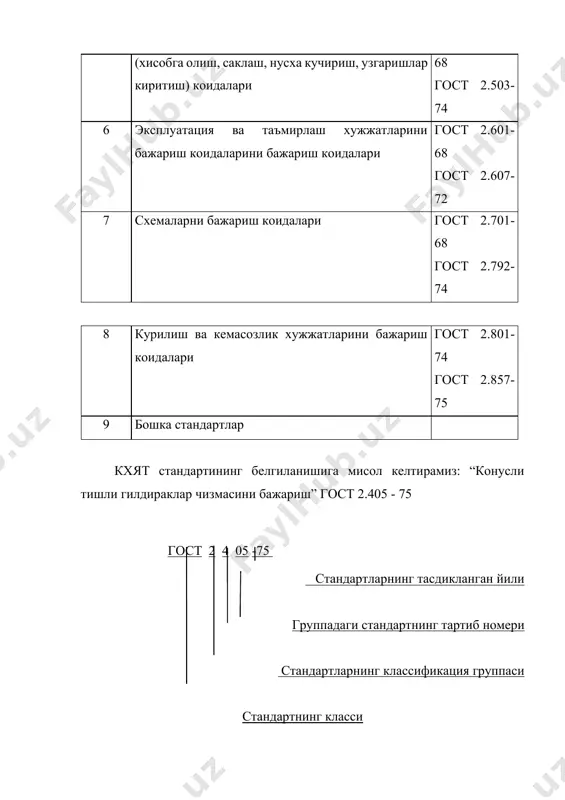

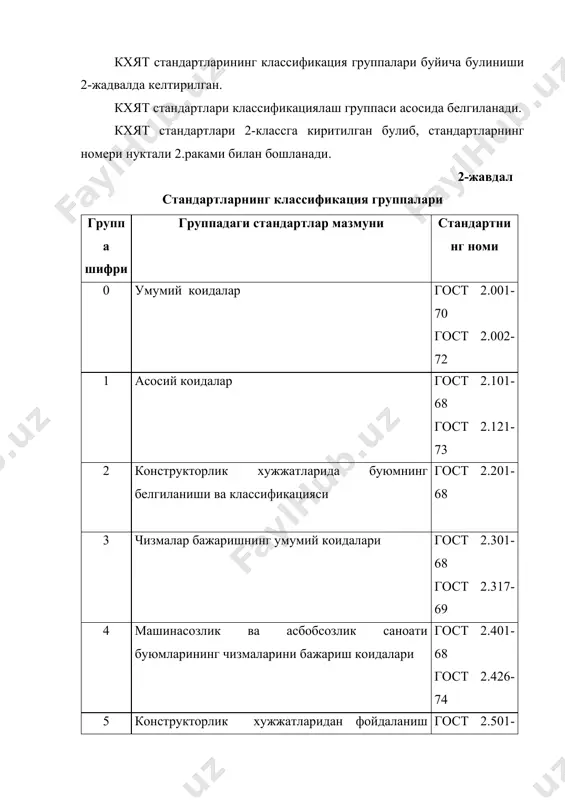

далари гост 2.301-68 гост 2.317-69 4 машинасозлик ва асбобсозлик саноати буюмларининг чизмаларини бажариш коидалари гост 2.401-68 гост 2.426-74 5 конструкторлик хужжатларидан фойдаланиш (хисобга олиш, саклаш, нусха кучириш, узгаришлар киритиш) коидалари гост 2.501-68 гост 2.503-74 6 эксплуатация ва таъмирлаш хужжатларини бажариш коидаларини бажариш коидалари гост 2.601-68 гост 2.607-72 7 схемаларни бажариш коидалари гост 2.701-68 гост 2.792-74 8 курилиш ва кемасозлик хужжатларини бажариш коидалари гост 2.801-74 гост 2.857-75 9 бошка стандартлар кхят стандартининг белгиланишига мисол келтирамиз: “конусли тишли гилдираклар чизмасини бажариш” гост 2.405 - 75 гост 2 4 05 -75 стандартларнинг тасдикланган йили группадаги стандартнинг тартиб номери стандартларнинг классификация группаси стандартнинг класси давлат умумий стандарти эслатма: техникавий норматив хужжатларининг ягона классификацияси ва белгиланиши жорий этилгунча, мазкур классификация ва стандарт номерини тузиш системаси уз кучини саклаб колади. махсулот турлари ва лойиха хужжатлари буюм турлари. буюм деб ясаш мумкин булган предмет ёки предметлар тупламининг исталган куринишига айтилади. буюмларга, масалан, деталлар ва йигиладиган бирликлар, комплектлар …

маси, йигиш чизмаси, умумий куриниши, схемаси, спецификацияси, тушунтириш хати ва бошкалар. детал чизмаси ва спецификацияси асосий конструкторлик хужжатлари саналади. бундай хужжатлар оригинал, нусха, дубликат куринишида бажарилиши мумкин. детал чизмаси - бу детални тайёрлаш ва назорат килиш учун зарур буладиган детал тасвири ва бошка маълумотлар хакидаги хужжатдир. ишчи чизмада буюмнинг улчамлари, четланишлари, юза, гадир-будирликлари ва бошка шунга ухшаш йигишда буюм мос келиши керак булган маълумотлар курсатилади. ишчи чизмаларда технологик курсатмалар беришга йул куйилмайди. йигма чизма - бу йигма бирликни йигиш ва бошка маълумотлар хакидаги хужжатдир. йигма чизмаларга, шунингдек, гидромантаж, пневмомонтаж ва электромонтаж чизмалари киради. умумий куриниш чизмаси - бу буюм конструкцияси, асосий тузувчи кисмларининг узаро таъсири, ишлаш принципини тушунтирувчи хужжатдир. схема - бу буюм тузувчи кисмларининг шартли белги ва тасвирлари ва улар орасидаги богликликларни курсатувчи хужжатдир. спецификация - йигма бирлик, комплекс ёки комплектнинг таркибини аникловчи хужжатдир. тушунтириш хати - бу устида иш олиб борилаётган махсулотнинг тузилиши ва ишлаш принципини баён килувчи, …

ма бирлик, комплекс ва комплектлар таркибий кисмларини аниклаш, конструкторлик хужжатларини ишлаб чикаришга жорий этишни ражалаштириш учун спецификация зарур. умумий холда машиналар куйидаги таркибий кисмларга булинади: “комплекслар”, “йигма бирликлар”, “деталлар”, “стандарт буюмлар”, “бошка буюмлар”, “материаллар”, “комплектлар”. давлат стандарти буйича хужжат белгилаш. чизмада график ишлар учун куйидаги белгилашлар курсатилади: и. 00. 00. 000. деталларни курсатиш белгиси узелларни курсатиш бегиси гурухларни курсатиш белгиси буюм индекси нокомплекс (содда) гурухли комплекс буюмлар учун: и. 00. 000 бирикма ва деталлар ракамларини курсатиш учун белгилар гурухлар ракамларини курсатиш учун белгилар буюм индекси детал - бу номи ва маркаси бир хил материалдан йигма бирликларсиз тайёрланган буюм. узел - бирикма кисмларга ажраладиган ёки ажралмас тузувчи кисмлар бирикмасидан тузилган буюм. гурух - ишлаб чикаришни мустакил ташкил этиш максадга мувофик булган кисмларга булинадиган ёки булинмайдиган тузувчи кисмлар бирикмаси. комплекс - икки ёки ундан ортик, тайёрловчи корхона йигиш операциялари билан бириктирилмаган, аммо узаро боглик равишда эксплуатацион функцияларни бажаришга мулжалланган махсуслаштирилган буюм. индекслар …
