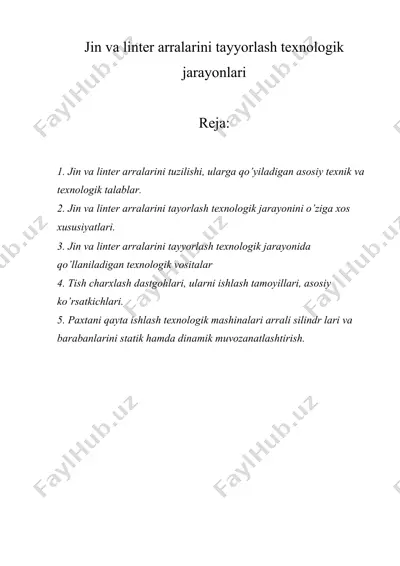

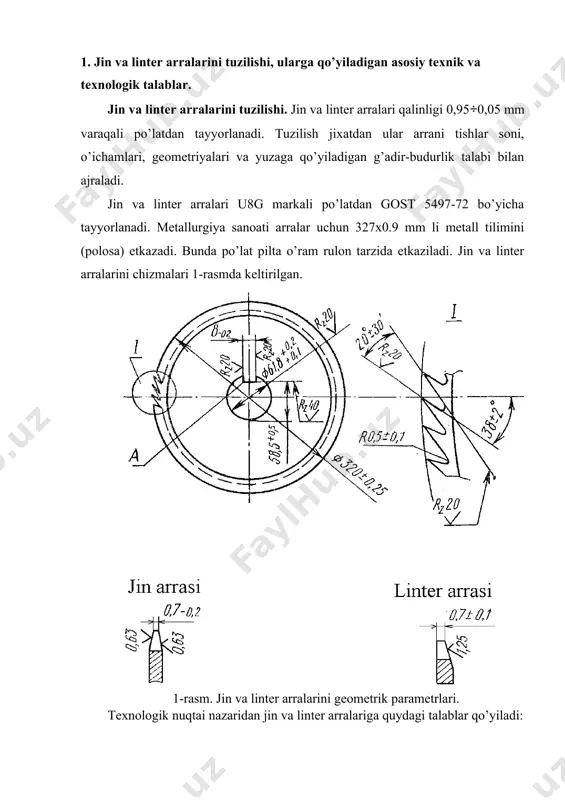

1673945054.docx jin va linter arralarini tayyorlash texnologik jarayonlari referat jin va linter arralarini tayyorlash texnologik jarayonlari reja: 1. jin va linter arralarini tuzilishi, ularga qo’yiladigan asosiy texnik va texnologik talablar. 2. jin va linter arralarini tayorlash texnologik jarayonini o’ziga xos xususiyatlari. 3. jin va linter arralarini tayyorlash texnologik jarayonida qo’llaniladigan texnologik vositalar 4. tish charxlash dastgohlari, ularni ishlash tamoyillari, asosiy ko’rsatkichlari. 5. paxtani qayta ishlash texnologik mashinalari arrali silindr lari va barabanlarini statik hamda dinamik muvozanatlashtirish. 1. jin va linter arralarini tuzilishi, ularga qo’yiladigan asosiy texnik va texnologik talablar. jin va linter arralarini tuzilishi. jin va linter arralari qalinligi 0,95÷0,05 mm varaqali po’latdan tayyorlanadi. tuzilish jixatdan ular arrani tishlar soni, o’ichamlari, geometriyalari va yuzaga qo’yiladigan g’adir-budurlik talabi bilan ajraladi. jin va linter arralari u8g markali po’latdan gost 5497-72 bo’yicha tayyorlanadi. metallurgiya sanoati arralar uchun 327x0.9 mm li metall tilimini (polosa) etkazadi. bunda po’lat pilta o’ram rulon tarzida etkaziladi. jin va …

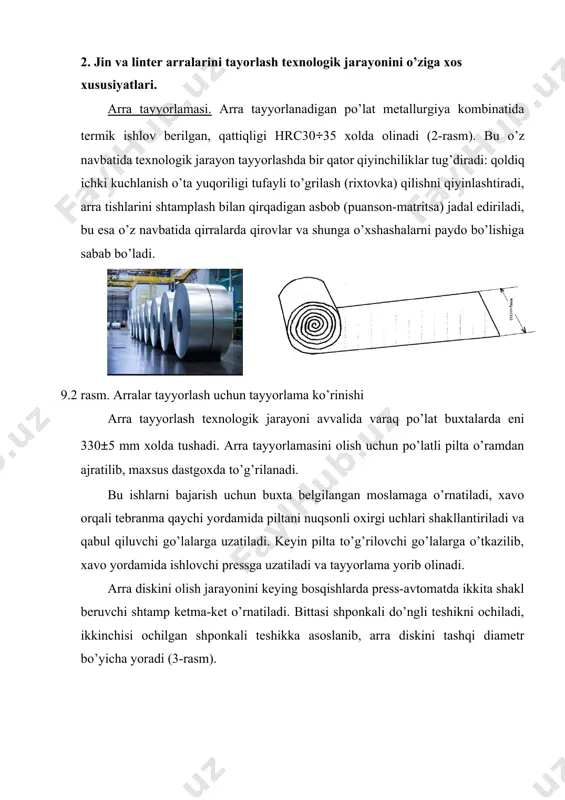

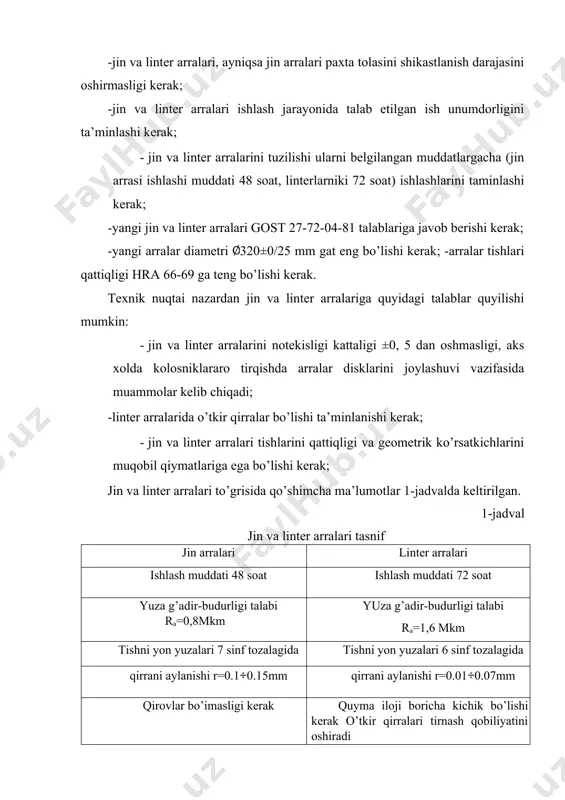

arralariga quyidagi talablar quyilishi mumkin: · jin va linter arralarini notekisligi kattaligi ±0, 5 dan oshmasligi, aks xolda kolosniklararo tirqishda arralar disklarini joylashuvi vazifasida muammolar kelib chiqadi; -linter arralarida o’tkir qirralar bo’lishi ta’minlanishi kerak; · jin va linter arralari tishlarini qattiqligi va geometrik ko’rsatkichlarini muqobil qiymatlariga ega bo’lishi kerak; jin va linter arralari to’grisida qo’shimcha ma’lumotlar 1-jadvalda keltirilgan. 1-jadval jin va linter arralari tasnif jin arralari linter arralari ishlash muddati 48 soat ishlash muddati 72 soat yuza g’adir-budurligi talabi ra=0,8mkm yuza g’adir-budurligi talabi ra=1,6 mkm tishni yon yuzalari 7 sinf tozalagida tishni yon yuzalari 6 sinf tozalagida qirrani aylanishi r=0.1÷0.15mm qirrani aylanishi r=0.01÷0.07mm qirovlar bo’imasligi kerak quyma iloji boricha kichik bo’lishi kerak o’tkir qirralari tirnash qobiliyatini oshiradi 2. jin va linter arralarini tayorlash texnologik jarayonini o’ziga xos xususiyatlari. arra tayyorlamasi. arra tayyorlanadigan po’lat metallurgiya kombinatida termik ishlov berilgan, qattiqligi hrc30÷35 xolda olinadi (2-rasm). bu o’z navbatida texnologik jarayon tayyorlashda bir …

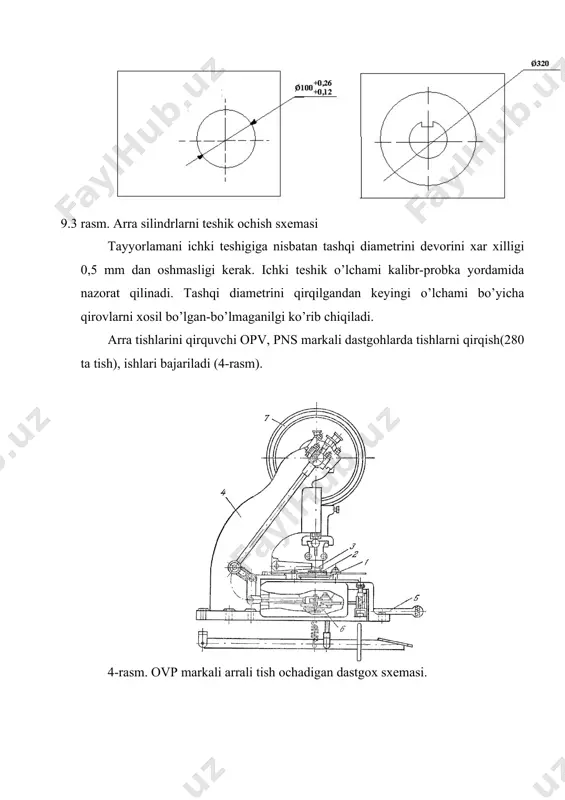

go’lalarga o’tkazilib, xavo yordamida ishlovchi pressga uzatiladi va tayyorlama yorib olinadi. arra diskini olish jarayonini keying bosqishlarda press-avtomatda ikkita shakl beruvchi shtamp ketma-ket o’rnatiladi. bittasi shponkali do’ngli teshikni ochiladi, ikkinchisi ochilgan shponkali teshikka asoslanib, arra diskini tashqi diametr bo’yicha yoradi (3-rasm). 9.3 rasm. arra silindrlarni teshik ochish sxemasi tayyorlamani ichki teshigiga nisbatan tashqi diametrini devorini xar xilligi 0,5 mm dan oshmasligi kerak. ichki teshik o’lchami kalibr-probka yordamida nazorat qilinadi. tashqi diametrini qirqilgandan keyingi o’lchami bo’yicha qirovlarni xosil bo’lgan-bo’lmaganilgi ko’rib chiqiladi. arra tishlarini qirquvchi opv, pns markali dastgohlarda tishlarni qirqish(280 ta tish), ishlari bajariladi (4-rasm). 4-rasm. ovp markali arrali tish ochadigan dastgox sxemasi. arra tishlarini qirquvchi puanson p6m3 markali tezkesar po’latdan, matritsa esa bk20 markali qattiq qotishmadan tayorlanadi. ish unumdorligi-50 sek 1 arra uchun. mexanik ishlov berish arra tishlarini shakllantirish va tishlarni balandiigi bo’yicha ikki yon tomonlarini jilvirlashdan iboratdir. tishlarni shakllantirish xar-xil arra qirquvchi dastgoxlarda o’tkaziladi. (opv, pnts, rotatsion tipi). opv …

shuning uchun ular edirilishga chidamli materlallardan tayyorlanishi kerak. puansonning chidamliligi 4-4,5 soat bo’lib, shu orada 300 dona arra tishga ishlov berishi mumkin. ishlatilgan jin va linterlarning arralariga qayta tish chiqarish paxta korxonalarini arra ta’mirlash bo’limlarida o’rnatilgan spx arraga tish chiqarish dastgohlarida amalga oshiriladi. 280, 290, 310 va 330 tishli arralarga tish chiqarish uchun spx dastgohi tish chiqarilayotgan arra diametri va tishlar miqdoriga qarab ishlatiladigan almashinuvchi xrapovikli g’ildiraklarga ega. arra tishlari miqdorining arra diametriga qarab o’zgarishi 2-jadvalda keltirilgan. 2-jadval arra tishlari miqdorining yangi va qayta tish chiqarilgan arralar diametriga qarab o’zgarishi qayta tish chiqarish navbati arra diametri bo’yicha tish chuqurligi, mm arra diametri, mm tish miqdori, dona jinlar uchun (yangi arra) 1. 130 arrali jin arrasining tishi chiqarilgandan so’ng 2.tish ikkinchi marta chiqarilganda linterlar uchun (yangi arra) 1. (tish bir marta chiqarilgandan so’ng) 2. –(tish ikki marta chiqarilgandan so’ng) 3. –(tish uch marta chiqarilgandan so’ng) 4. –(tish to’rt marta chiqarilgandan so’ng) …

blon arralari bo’yicha sozlaydilar. bunday jarayon dastgohlarni aniq sozlanganda va 313, 306, 294 va 288 mm diametrga ega bo’lgan arralarga bir xil tish miqdori tanlanganda amalga oshirilishi mumkin. arraga tish chiqarish sifatining yuqoriligini ta’minlash uchun dastgohga puanson va pichoqlar, shuningdek kerakli nazorat shablonlarini charxlash uchun charxlash moslamasi beriladi. 5-rasm. spx – arraga tish chiqarish dastgohi. 1- stanina; 2- ekssentrik; 3- harakatlantirish vali; 4- shatun; 5- tebranuvchi support; 6- tebranuvchi support vali; 7- tomchilovchi moy idishi; 8- matritsa; 9- siqish mexanizmi; 10- shpindellar bilan support; 11- stol; 12- shpindelni surish vinti; 13- tormoz; 14- dvigatel osti plitasi; 15- olib ketish engi. 6-rasm. spx arraga tish chiqarish dastgohining harakatlantirish vali bo’yicha qirqimi 1- tebranuvchi support vali; 2- podshipnik; 3- buriluvchi shponkali mufta; 4- harakatlantirish vali; 5- xropovikni surish mexanizmi; 6- fiksator; 7- quvib o’tish muftasi; 8- karter. 7-rasm. arraga tish chiqarish dastgohi uchun charxlash moslamasi 1- stanina; 2- flyanetsli elektrodvigatel; 4- silliqlash …
