1 / 17

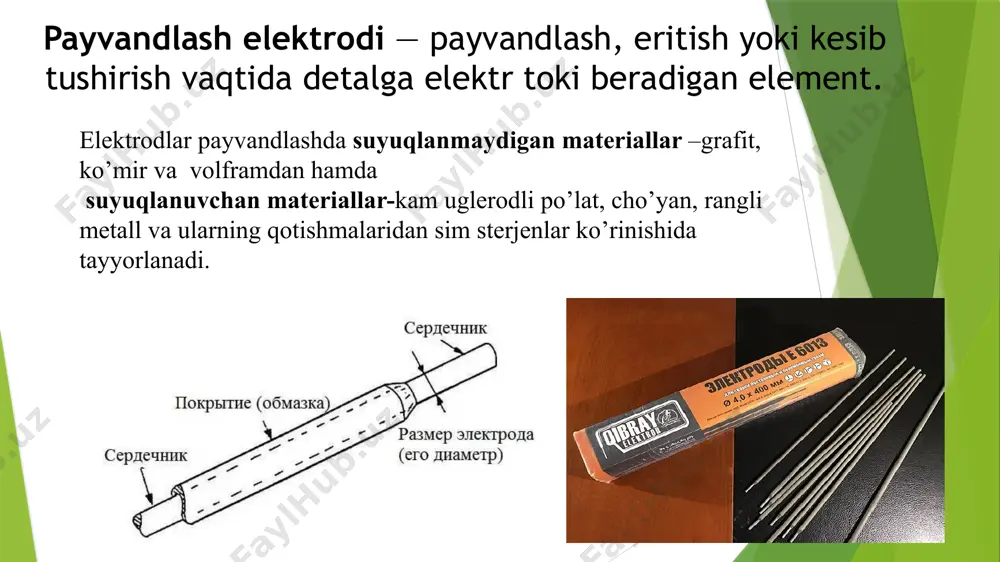

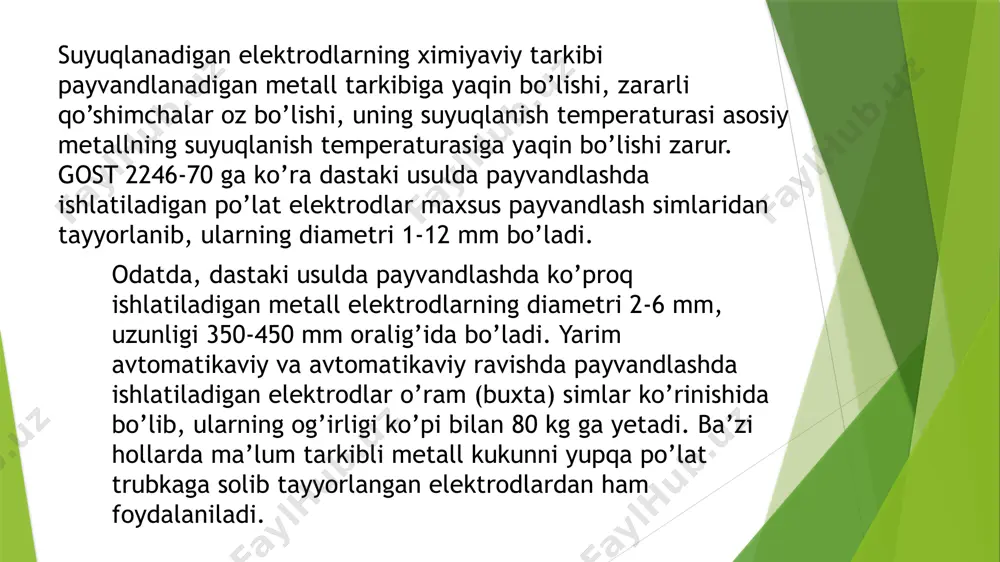

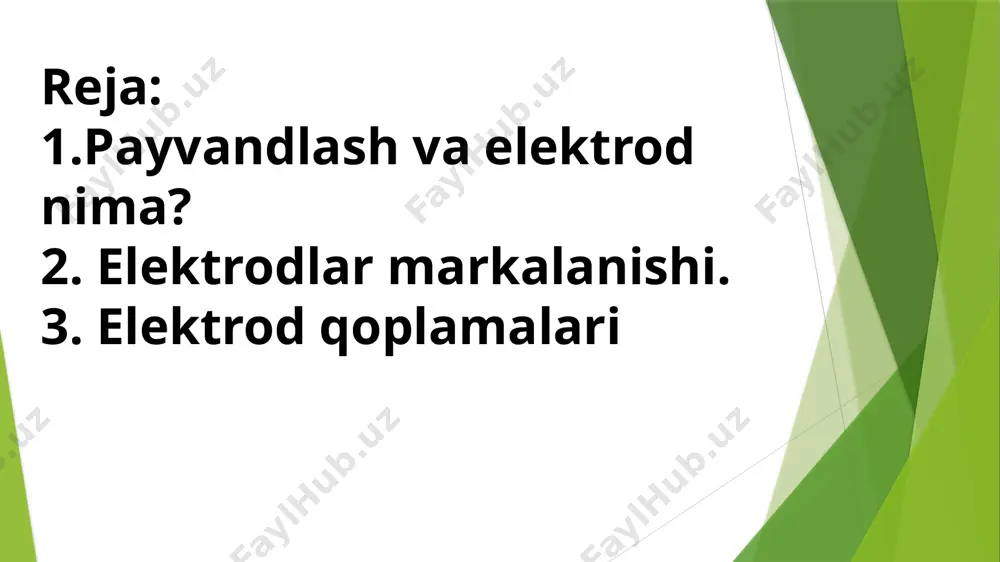

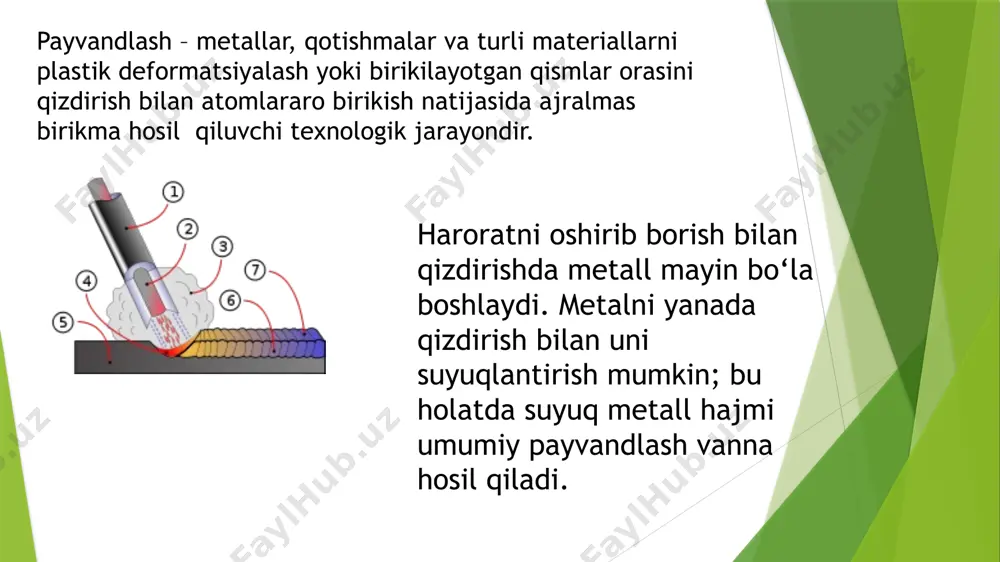

презентация powerpoint payvandlash texnologiyalari fanidan “elektrodlarga qoplama qoplash texnologik jarayonlari”mavzusida mustaqil ishi reja: 1.payvandlash va elektrod nima? 2. elektrodlar markalanishi. 3. elektrod qoplamalari payvandlash – metallar, qotishmalar va turli materiallarni plastik deformatsiyalash yoki birikilayotgan qismlar orasini qizdirish bilan atomlararo birikish natijasida ajralmas birikma hosil qiluvchi texnologik jarayondir. haroratni oshirib borish bilan qizdirishda metall mayin bo‘la boshlaydi. metalni yanada qizdirish bilan uni suyuqlantirish mumkin; bu holatda suyuq metall hajmi umumiy payvandlash vanna hosil qiladi. payvandlash elektrodi — payvandlash, eritish yoki kesib tushirish vaqtida detalga elektr toki beradigan element. elektrodlar payvandlashda suyuqlanmaydigan materiallar –grafit, ko’mir va volframdan hamda suyuqlanuvchan materiallar-kam uglerodli po’lat, cho’yan, rangli metall va ularning qotishmalaridan sim sterjenlar ko’rinishida tayyorlanadi. suyuqlanadigan elektrodlarning ximiyaviy tarkibi payvandlanadigan metall tarkibiga yaqin bo’lishi, zararli qo’shimchalar oz bo’lishi, uning suyuqlanish temperaturasi asosiy metallning suyuqlanish temperaturasiga yaqin bo’lishi zarur. gost 2246-70 ga ko’ra dastaki usulda payvandlashda ishlatiladigan po’lat elektrodlar maxsus payvandlash simlaridan tayyorlanib, ularning diametri 1-12 …

2 / 17

ektrod-simlarning 77 xil markasi ishlab chiqarilmoqda va ular uch gruppaga bo’linadi: tarkibida 0,12 % gacha uglerod bo’lgan kam uglerodli o’rtacha uglerodli, tegishli markalardagi kam legirlangan po’latlarni payvandlashda ishlatiladigan marganes, kremniy, xrom, nikel, molibden va titan bilan legirlangan simlar; bular jumlasiga: св-08gs, св-08g2s, св-12gs, св-18xma, св-10x5m, св20xгs va boshqalar kiradi. elektrod-simlarning markalariga belgilashdagi shartli belgilar: св-payvandlash simini, birinchi raqam simdagi uglerodning yuzdan bir ulushini, keyingi harflar va ulardan keyin keluvchi raqamlar turli elementlarni prosent miqdorini bildiradi. shuni qayd etish kerakki, bu payvandlash simlaridan faqat elektrod-sterjenlar uchungina emas, balki flyus ostida avtomatikaviy usulda payvandlashda, himoya gaz muhitida payvandlashda va yonuvchi gaz alangasida payvandlashda, chokbob sim sifatida ham foydalanish mumkin. tajribadan ma’lumki, qoplamasiz metall elektrodlar bilan metallarni payvandlashda yoyning barqaror yonmasligiva vannaning tashqi muhitdan muxofaza etilmasligi sababli chok sifatli chiqmaydi. shuning uchun chok sifatini oshirish maqsadida elektrod simlar sirtidan maxsus tarkibli qoplama bilan qoplanadi. elektrod qoplamalari yoyni barqaror qilib suyuqlantirilgan metallni havo tarkibidagi …

3 / 17

radi. oksidsizlantiruvchi moddalar ferromarganes, ferrosilisiy, ferrotitan, alyuminiy va boshqalar kiradi. legirlovchi moddalar-ferromarganes, ferrosilisiy, ferroxrom, ferrotitan va boshqalar. bog’lovchi moddalar suyuq shisha, kamdan-kam hollarda dekstrin ishlatiladi. ruda-kislotali qoplamalar asosan marganes, temir, kremniy oksidlaridan iborat bo’ladi. ba’zan ularga tio2 qo’shiladi. elektroddan suyuqlanish davrida organik moddalar parchalanib, gaz muxofazasi hosil qilinadi. oksidsizlantirish tariqasida qoplamaga ferromarganes qo’shiladi. omm-5, цm-7, цm7с markali qoplamalar ana shunday qoplamalardan hisoblanadi. riutilli qoplamalar yoyning o’zgaruvchan tokda barqaror yoyishini ta’minlaydi. qoplamasida rutil bor elektrodlar universal elektrodlar bo’lib, ular mas’uliyatli buyumlarni payvandlashda ishlatiladi.masalan rutilli цm-9, qoplama tarkibida rutil - 48 %, magnezit -5%, dala shpati – 30 %, ferromarganes -15 %, dekstrin – 2 % va suyuq shisha 1-15 % bo’ladi. organik (gaz bilan muhofazalovchi) qoplamalardan oz shlak ajraladi. shuning uchun ham bunday qoplamalar vertikal, ship va payvandlash noqulay bo’lgan choklarni, shuningdek, ancha yupqa (3 mm gacha) po’latlarni payvandlash uchun yaroqlidir. bu qoplamalar asosan, un, sellyuloza va boshqa organik moddalardan tayyorlanadi. …

4 / 17

olish bilan ham qoplama hosil etish hollari uchraydi. elektrod turlari diametri 2,5 mm dan ortiq elektrodlar ishlatilganda chok metalining mexanikaviy xossalari diametri 2,5mm va undan kichik elektrodlar ishlatilganda payvand birikmaning mexanikaviy xossalari chok metalidagi maddalar miqdori, % ishlatilishi cho’zilishdagi mustaxkamlik chegarasi , mpa nisbiy uzayishi , % zarbiy qovushqoqligi , kgm/sm 2 cho’zilishdagi mustaxkamlik chegarasi , mpa bukish burchagi, grad oltingugurt fosfor э34 3,4 − − 3,4 30 0,05 0,05 kam uglerodli va kam legirlangan po’latlarni payvandlash uchun э42 4,2 18 0,8 4,2 120 0,05 0,05 э42а 4,2 22 1,4 4,2 180 0,04 0,04 э46 4,6 18 0,8 4,6 120 0,05 0,05 э46а 4,6 22 1,4 4,6 150 0,04 0,04 э50 5,6 16 0,6 5,6 90 0,05 0,05 o’rtacha uglerodli va kam legirlangan po’latlarni payvandlash uchun э50а 5,6 20 1,3 5,6 150 0,04 0,04 э55 5,5 20 1,2 5,5 140 0,04 0,04 э60 6,0 16 0,6 − − 0,04 0,04 …

5 / 17
