босим. босимни улчаш. босим улчаш асбобларни турлари, тузилиши ва ишлаш принципи

DOCX 50.1 KB Free download

Page preview (5 pages)

Scroll down 👇

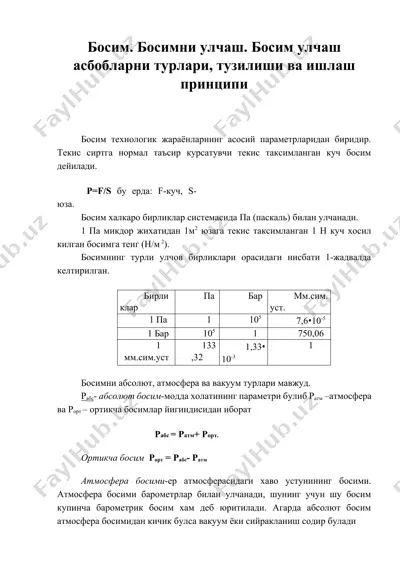

1661104392.docx босим. босимни улчаш. босим улчаш асбобларни турлари, тузилиши ва ишлаш принципи босим технологик жараёнларнинг асосий параметрларидан биридир. текис сиртга нормал таъсир курсатувчи текис таксимланган куч босим дейилади. p=f/s бу ерда: f-куч, s-юза. босим халкаро бирликлар системасида па (паскаль) билан улчанади. 1 па микдор жихатидан 1м2 юзага текис таксимланган 1 н куч хосил килган босимга тенг (н/м 2). босимнинг турли улчов бирликлари орасидаги нисбати 1-жадвалда келтирилган. бирликлар па бар мм.сим.уст. 1 па 1 105 7,6•10-5 1 бар 105 1 750,06 1 мм.сим.уст 133,32 1,33•10-3 1 босимни абсолют, атмосфера ва вакуум турлари мавжуд. рабс- абсолют босим-модда холатининг параметри булиб ратм –атмосфера ва рорт – ортикча босимлар йигиндисидан иборат рабс = ратм+ рорт. ортикча босим рорт = рабс- ратм атмосфера босими-ер атмосферасидаги хаво устунининг босими. атмосфера босими барометрлар билан улчанади, шунинг учун шу босим купинча барометрик босим хам деб юритилади. агарда абсолют босим атмосфера босимидан кичик булса вакуум ёки сийракланиш содир булади …

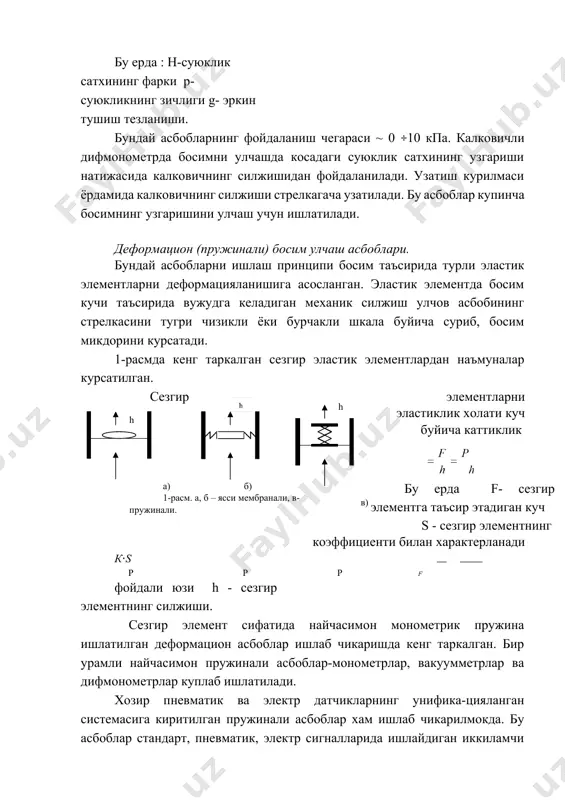

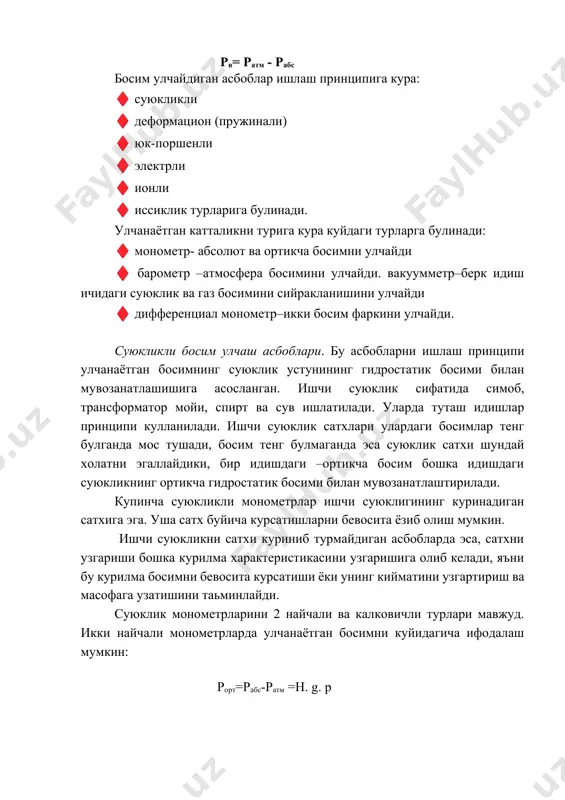

статик босими билан мувозанатлаштирилади. купинча суюкликли монометрлар ишчи суюклигининг куринадиган сатхига эга. уша сатх буйича курсатишларни бевосита ёзиб олиш мумкин. ишчи суюкликни сатхи куриниб турмайдиган асбобларда эса, сатхни узгариши бошка курилма характеристикасини узгаришига олиб келади, яъни бу курилма босимни бевосита курсатиши ёки унинг кийматини узгартириш ва масофага узатишини таьминлайди. суюклик монометрларини 2 найчали ва калковичли турлари мавжуд. икки найчали монометрларда улчанаётган босимни куйидагича ифодалаш мумкин: рорт=рабс-ратм =h. g. p бу ерда : н-суюклик сатхининг фарки p- суюкликнинг зичлиги g- эркин тушиш тезланиши. бундай асбобларнинг фойдаланиш чегараси ~ 0 ÷10 кпа. калковичли дифмонометрда босимни улчашда косадаги суюклик сатхининг узгариши натижасида калковичнинг силжишидан фойдаланилади. узатиш курилмаси ёрдамида калковичнинг силжиши стрелкагача узатилади. бу асбоблар купинча босимнинг узгаришини улчаш учун ишлатилади. деформацион (пружинали) босим улчаш асбоблари. бундай асбобларни ишлаш принципи босим таъсирида турли эластик элементларни деформацияланишига асосланган. эластик элементда босим кучи таъсирида вужудга келадиган механик силжиш улчов асбобининг стрелкасини тугри чизикли ёки бурчакли шкала …

да. бу асбоблар стандарт, пневматик, электр сигналларида ишлайдиган иккиламчи асбоблар ва махсус курилмалар комплектида кулланилади. асбобсозлик саноатида 0. 1 дан 1000 мпа гача босимларни улчайдиган асбоблар ишлаб чикарилади. силфонли асбоблар. сезгир элемент сифатида силфонлар хам ишлатилади. силфонлар жез, бронза, пулатдан тайёрланади. силфонлар диаметри ~ 12 … 100 мм, узунлиги - 13…100 мм, гафрирлар сони 4…24 та, силфонларни силжиши - 2, 8 … 21 мм. силфонли босим улчаш асбоблари ёрдамида 0. 1дан 60 мпа гача босимни улчаш мумкин. уларни курсатувчи ва узиёзар турлари мавжуд ва бу асбобларнинг купчилиги пневматик ва унификацияланган электр датчиклар системасига киради. мс. силфон нима, у кандай куринишда булади, расмни чизинг ва ишлаш принципини тушунтириб беринг. электр асбоблар. бундай асбобларни ишлаш принципи босимни у билан функционал боглик булган бирор электр катталикни узгартиришга асосланган. буларга индуктив, сигимли, каршиликли ва пьезоэлектр монометрлар киради. индуктив асбобларнинг ишлаш принципи галтак индуктивлигини босим таъсирида узгаришга асосланган2 0 .s/h , яъни : l = …

казгичлар ишлатилиши мумкин. буларнинг ичида энг кулайи манганиндир. манганин электр каршилигини узгаришини ∆r босимга нисбатан чизикли богланишга эга. ∆r =кр. r. p бу ерда: кр- маганин каршилигини узгариш коэффициенти, кр- 24. 10-12 па-1 r- каршилик. манганинли монометрлар 2500 мпа гача босимни улчайди. пьезоэлектрик монометрларнинг ишлаш принципи сезгир элементда механик куч таъсирида электр заряди хосил булишига асосланган. сезгир элемент сифатида кварц, турмалин, сегнет тузи, барий титанат ишлатилади. f куч таъсирида кристалл пластинкада пайдо буладиган электр заряд куйдаги формула билан топилади. q = kп . f = kпs. р. бу ерда : кп – пьезоэлектрик доимий. пьезокварцли монометрлар 100 мпа гача тез узгарувчи босимларни улчашда кенг ишлатилади. фойдаланилган адабиётлар 1. н. р. юсуфбеков, ш. м. гуломов. автоматика ва ишлаб чикариш процессларини автоматлаштириш. укитувчи, 1982 й 2. х. м. мансуров автоматик ва ишлаб чикариш процессларини автоматлаштириш. укитувчи, 1987 й 3. м. м. благовещенская, н. о. воронина автоматика и автоматизация пишевух производств. агропмиздант, 1991й …

босим. босимни улчаш. босим улчаш асбобларни турлари, тузилиши ва ишлаш принципи - Page 5

Want to read more?

Download the full file for free via Telegram.

Download full file

About "босим. босимни улчаш. босим улчаш асбобларни турлари, тузилиши ва ишлаш принципи"

1661104392.docx босим. босимни улчаш. босим улчаш асбобларни турлари, тузилиши ва ишлаш принципи босим технологик жараёнларнинг асосий параметрларидан биридир. текис сиртга нормал таъсир курсатувчи текис таксимланган куч босим дейилади. p=f/s бу ерда: f-куч, s-юза. босим халкаро бирликлар системасида па (паскаль) билан улчанади. 1 па микдор жихатидан 1м2 юзага текис таксимланган 1 н куч хосил килган босимга тенг (н/м 2). босимнинг турли улчов бирликлари орасидаги нисбати 1-жадвалда келтирилган. бирликлар па бар мм.сим.уст. 1 па 1 105 7,6•10-5 1 бар 105 1 750,06 1 мм.сим.уст 133,32 1,33•10-3 1 босимни абсолют, атмосфера ва вакуум турлари мавжуд. рабс- абсолют босим-модда холатининг параметри булиб ратм –атмосфера ва рорт – ортикча босимлар йигиндисидан иборат рабс = ратм+ рорт. ортикча боси...

DOCX format, 50.1 KB. To download "босим. босимни улчаш. босим улчаш асбобларни турлари, тузилиши ва ишлаш принципи", click the Telegram button on the left.

Tags: босим. босимни улчаш. босим улч… DOCX Free download Telegram
