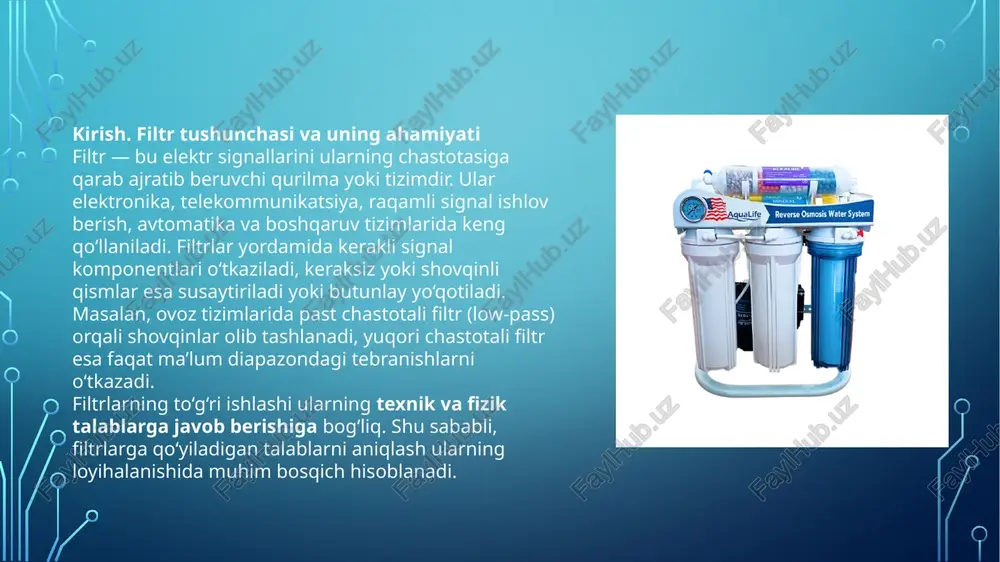

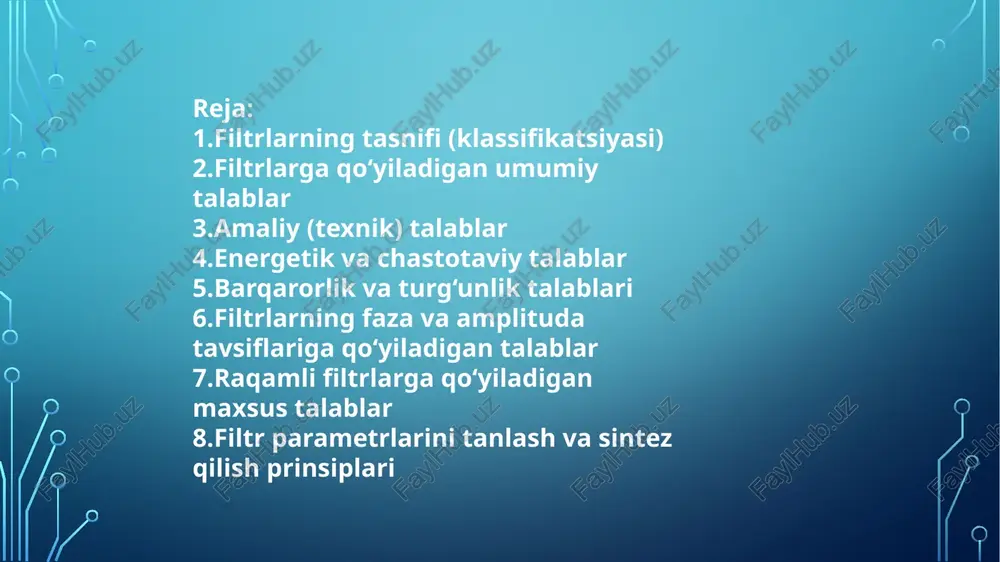

filtrlarga qo’yiladigan asosiy talablar saidov elnur reja: filtrlarning tasnifi (klassifikatsiyasi) filtrlarga qo‘yiladigan umumiy talablar amaliy (texnik) talablar energetik va chastotaviy talablar barqarorlik va turg‘unlik talablari filtrlarning faza va amplituda tavsiflariga qo‘yiladigan talablar raqamli filtrlarga qo‘yiladigan maxsus talablar filtr parametrlarini tanlash va sintez qilish prinsiplari kirish. filtr tushunchasi va uning ahamiyati filtr — bu elektr signallarini ularning chastotasiga qarab ajratib beruvchi qurilma yoki tizimdir. ular elektronika, telekommunikatsiya, raqamli signal ishlov berish, avtomatika va boshqaruv tizimlarida keng qo‘llaniladi. filtrlar yordamida kerakli signal komponentlari o‘tkaziladi, keraksiz yoki shovqinli qismlar esa susaytiriladi yoki butunlay yo‘qotiladi. masalan, ovoz tizimlarida past chastotali filtr (low-pass) orqali shovqinlar olib tashlanadi, yuqori chastotali filtr esa faqat ma’lum diapazondagi tebranishlarni o‘tkazadi. filtrlarning to‘g‘ri ishlashi ularning texnik va fizik talablarga javob berishiga bog‘liq. shu sababli, filtrlarga qo‘yiladigan talablarni aniqlash ularning loyihalanishida muhim bosqich hisoblanadi. filtrlarning tasnifi filtrlar turli belgilarga ko‘ra quyidagicha tasniflanadi: chastotaviy xususiyatiga ko‘ra: past chastotali filtr (pchf) yuqori chastotali …

2 / 10

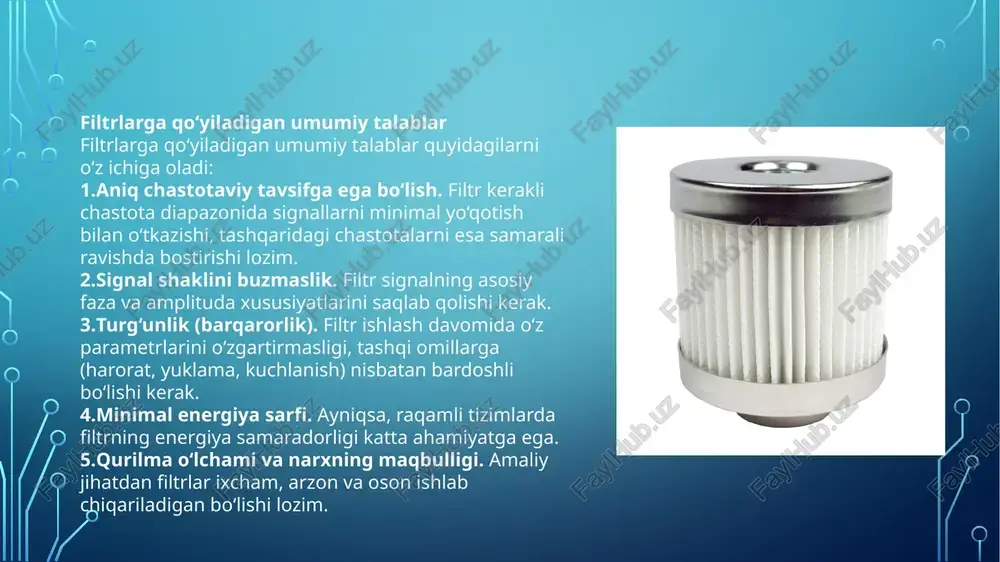

hastota diapazonida signallarni minimal yo‘qotish bilan o‘tkazishi, tashqaridagi chastotalarni esa samarali ravishda bostirishi lozim. signal shaklini buzmaslik. filtr signalning asosiy faza va amplituda xususiyatlarini saqlab qolishi kerak. turg‘unlik (barqarorlik). filtr ishlash davomida o‘z parametrlarini o‘zgartirmasligi, tashqi omillarga (harorat, yuklama, kuchlanish) nisbatan bardoshli bo‘lishi kerak. minimal energiya sarfi. ayniqsa, raqamli tizimlarda filtrning energiya samaradorligi katta ahamiyatga ega. qurilma o‘lchami va narxning maqbulligi. amaliy jihatdan filtrlar ixcham, arzon va oson ishlab chiqariladigan bo‘lishi lozim. amaliy (texnik) talablar filtrlarni loyihalashda quyidagi texnik talablar hisobga olinadi: amplituda-chastota tavsifi (acht) — o‘tkazish polosasi (passband) ichida kuchaytirish darajasi deyarli o‘zgarmas bo‘lishi kerak. to‘suvchi polosadagi susaytirish (attenuation) — filtr kerakli darajada yuqori bo‘lishi kerak, odatda 40–100 db gacha. o‘tkazish polosasi kengligi — maqsadli signal chastotasi bilan mos bo‘lishi kerak. o‘tish zonasining tikligi — filtrning chastotaviy o‘tish qismi iloji boricha tik bo‘lishi lozim, bu esa ajratish qobiliyatini oshiradi. chiziqlilik — chiqish signali kirish signaliga chiziqli bog‘langan bo‘lishi kerak. …

3 / 10

ik talablari filtrning barqarorligi — bu filtr har qanday kirish signali ostida o‘z chiqish signalini cheksiz kattalikka yetkazmaslik xususiyatidir. matematik nuqtai nazardan, barqaror filtr uchun uning uzatish funksiyasining barcha qutblari kompleks sathning chap yarim tekisligida joylashgan bo‘lishi lozim (analog holatda). raqamli filtrlar uchun esa barqarorlik z-sohada bir birlik aylana ichida joylashgan ildizlar bilan aniqlanadi. barqarorlikning buzilishi filtrning o‘z-o‘zidan tebranishga kirishiga yoki chiqishda “portlash” hodisasiga olib kelishi mumkin. xulosa filtrlarga qo‘yiladigan asosiy talablar ularning funksional maqsadi, ishlash muhiti va texnik imkoniyatlariga bog‘liq bo‘ladi. har qanday filtr — u analog bo‘ladimi yoki raqamli — signalni aniqlik bilan ajratish, buzilishsiz o‘tkazish, barqaror va ishonchli ishlash talablariga javob berishi kerak. samarali filtr: o‘zining o‘tkazish polosasi ichida minimal yo‘qotishga ega, to‘suvchi polosada esa maksimal susaytirishni ta’minlaydi, faza va amplituda javoblari chiziqli, energiya jihatidan tejamkor, va texnik jihatdan barqaror bo‘ladi. shunday qilib, filtrlarni loyihalashda qo‘yiladigan asosiy talablarni to‘g‘ri belgilash — ularning sifatli ishlashi va tizimning umumiy …

4 / 10

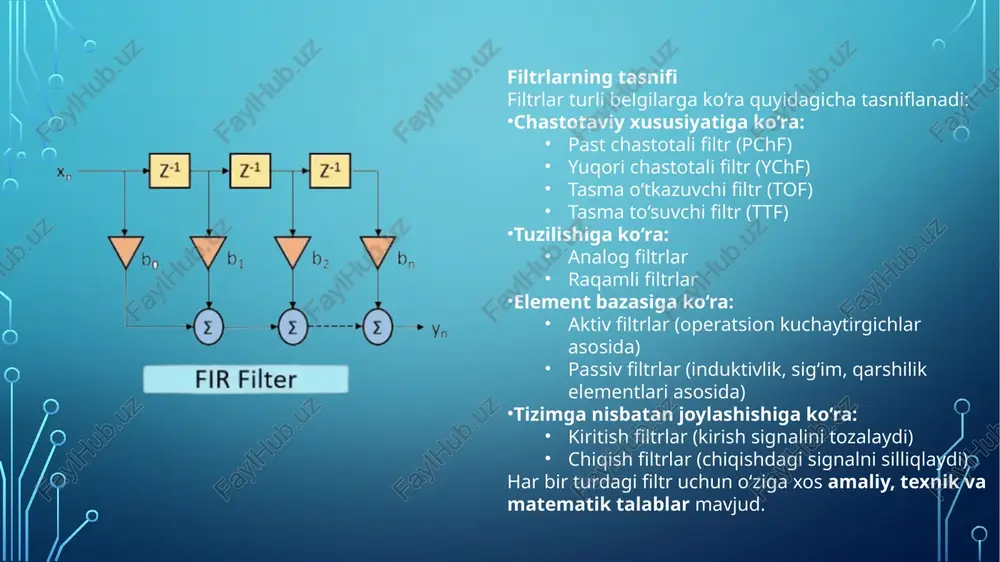

filtrlarga qo’yiladigan asosiy talablar - Page 4

5 / 10

filtrlarga qo’yiladigan asosiy talablar - Page 5
