1 / 13

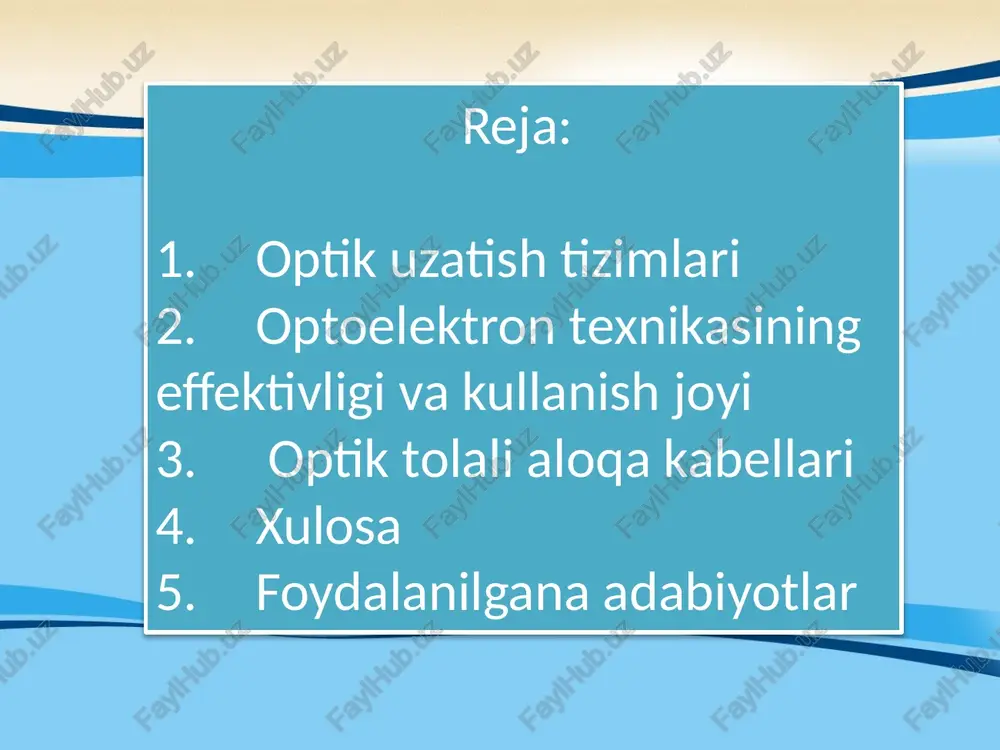

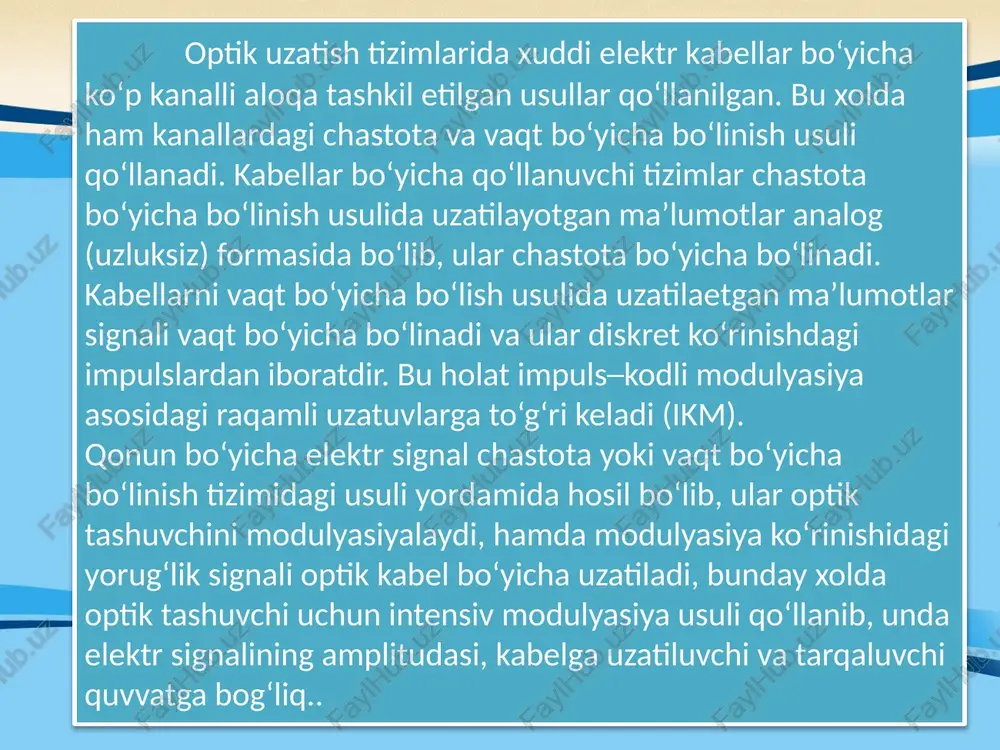

prezentatsiya powerpoint optik tolali aloqa tizimlar reja: 1. optik uzatish tizimlari 2. optoelektron texnikasining effektivligi va kullanish joyi 3. optik tolali aloqa kabellari 4. xulosa 5. foydalanilgana adabiyotlar optik uzatish tizimlarida xuddi elektr kabellar bo‘yicha ko‘p kanalli aloqa tashkil etilgan usullar qo‘llanilgan. bu xolda ham kanallardagi chastota va vaqt bo‘yicha bo‘linish usuli qo‘llanadi. kabellar bo‘yicha qo‘llanuvchi tizimlar chastota bo‘yicha bo‘linish usulida uzatilayotgan ma’lumotlar analog (uzluksiz) formasida bo‘lib, ular chastota bo‘yicha bo‘linadi. kabellarni vaqt bo‘yicha bo‘lish usulida uzatilaetgan ma’lumotlar signali vaqt bo‘yicha bo‘linadi va ular diskret ko‘rinishdagi impulslardan iboratdir. bu holat impuls─kodli modulyasiya asosidagi raqamli uzatuvlarga to‘g‘ri keladi (ikm). qonun bo‘yicha elektr signal chastota yoki vaqt bo‘yicha bo‘linish tizimidagi usuli yordamida hosil bo‘lib, ular optik tashuvchini modulyasiyalaydi, hamda modulyasiya ko‘rinishidagi yorug‘lik signali optik kabel bo‘yicha uzatiladi, bunday xolda optik tashuvchi uchun intensiv modulyasiya usuli qo‘llanib, unda elektr signalining amplitudasi, kabelga uzatiluvchi va tarqaluvchi quvvatga bog‘liq.. optik tolali aloqa tizimining strukturaviy sxemasi. …

2 / 13

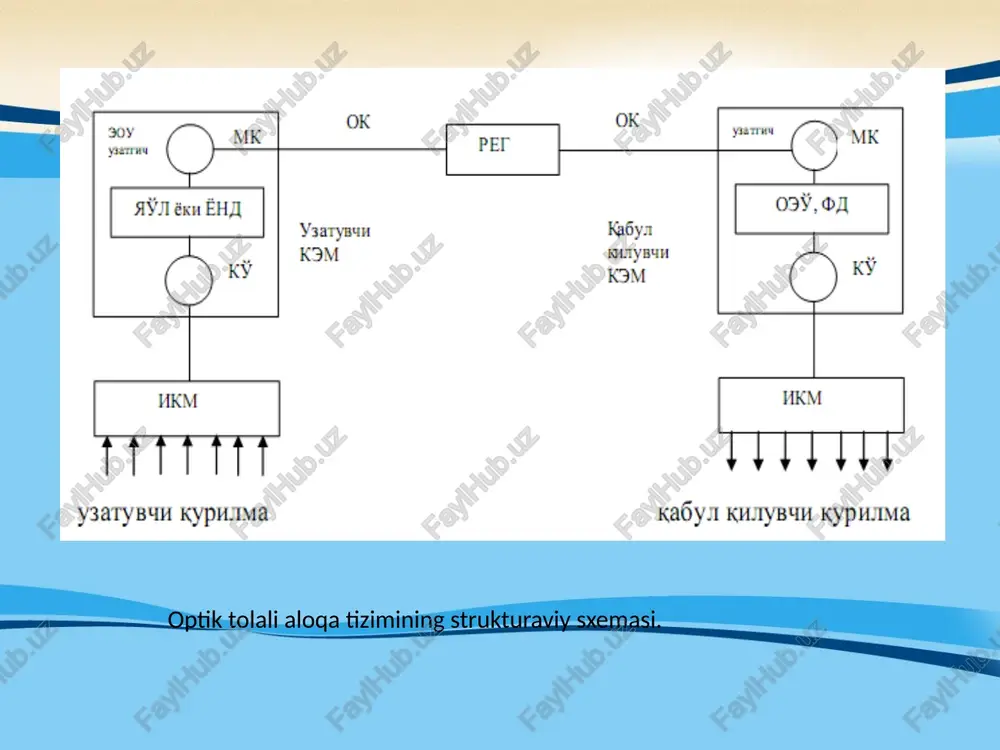

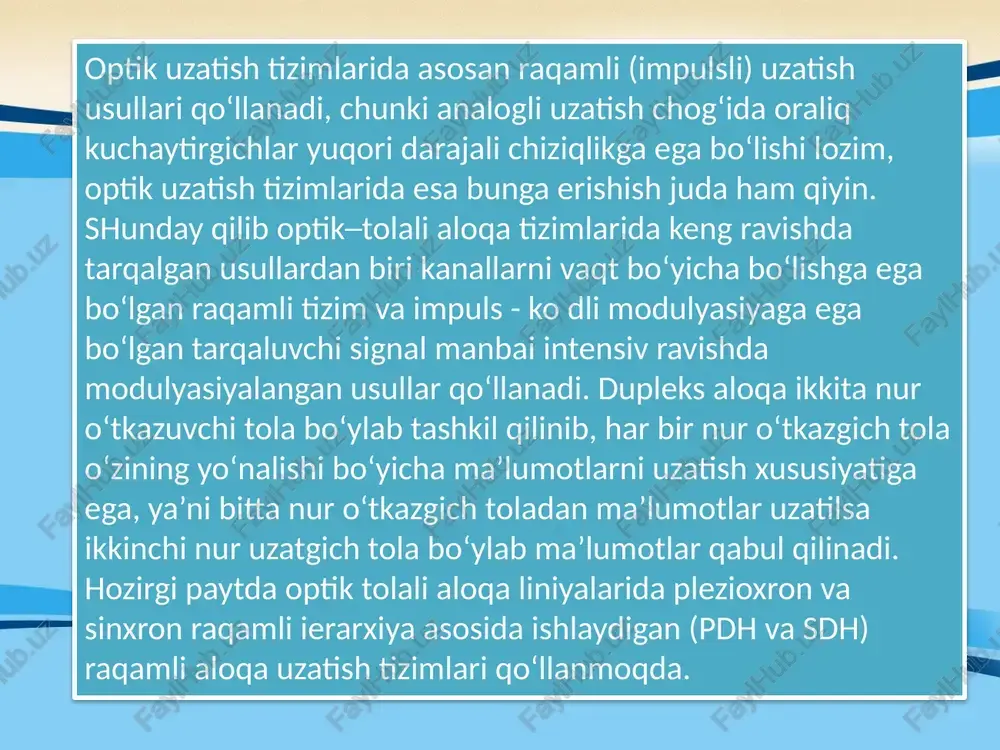

r uzatilsa ikkinchi nur uzatgich tola bo‘ylab ma’lumotlar qabul qilinadi. hozirgi paytda optik tolali aloqa liniyalarida plezioxron va sinxron raqamli ierarxiya asosida ishlaydigan (pdh va sdh) raqamli aloqa uzatish tizimlari qo‘llanmoqda. plezioxron raqamli ierarxiya asosida ikm ─30, ikm─120. ikm─480, ikm─1920 kabi aloqa uzatish tizimlari qo‘llansa, sinxron raqamli ierarxiya (sdh) asosida asosan stm-1, stm-4, stm-16, stm-64 va stm-256 kabi transport modullari qo‘llanmoqda. impuls kodli modulyasiya optik - tolali aloqa uzatish tizimining prinsipial strukturaviy sxemasi keltirilgan. bu sxemaning asosini optik tolali aloqa kabeli ─ ok va tizimning boshida optik uzatgich (ou) hamda tizim oxirida optik qabul qilgich (okk) egallaydi. tizim sxemasidagi optik uzatgich elektr signalni optik signalga o‘zgartirib beruvchi uzgartirgichdan iboratdir. elektron─optik o‘zgartirgich (eoo‘) vazifasini odatda yarim o‘tkazgichli lazer (yao‘l) va yorug‘lik nurlantiruvchi diod (yond) kabi elektron qurilma bajaradi. qabul qiluvchi tomondagi kodli elektron ─modulyator (kem) vazifasini bajarishda opto─elektron uzgartirgich (oeo‘) qurilmasida odatda yarim o‘tkazgichli fotodiod (fd) bajaradi. otal regeneratorining strukturaviy sxemasi. …

3 / 13

unaltirilgan diagrammalarni moslashtirish uchun qo‘llanadi. bu sxema quyidagicha ishlaydi. uzatuv tomonidagi ikm qurilmasining qabul qiluvchi tomoniga analog (uzluksiz) signallar qabul qilinib, u erda raqamli signallar oqimi kod o‘zgartirgichga kelib tushib va undan so‘ng esa elektro-optik o‘zgartirgichga (eoo‘) kelib tushadi. bu qurilmada qabul qilingan signal ikm yordamida optik tashuvchini modulyasiyalaydi hamda yao‘l yoki yond yordamida moslashtiruv uskunasi orqali optik yorug‘lik signali optik kabelga kelib tushadi. qabul kilish tomonida optik signal nur o‘tkazgichdan iborat bo‘lgan kabeldan moslashtiruv qurilmasi orqali fotodiodga kelib tushadi. bu erda optik signal elektr signalga o‘zgartirilib kod o‘zgartirgich qurilmasi orqali qabul qiluvchi ikmga kelib, ularda yana analog (uzluksiz) signal ko‘rinishida qabul qiluvchiga etib boradi va u erda raqamli signallarga o‘zgartiriladi, etib boradi. shunday qilib liniya traktining uzatuv tomonidagi ikmdan eoo‘ga qadar, hamda qabul qiluvchi tomondagi oeo‘ dan ikmga qadar elektr signal xarakatlanadigan bo‘lsa eoo‘dan to oeo‘ ga qadar optik kabel bo‘ylab optik signal xarakatlanadi. optik tolali aloqa liniyasidagi trakt …

4 / 13

neratorlardagi nurlantirgich manbai vazifasini ya’ni elektr signaldan optik signalga o‘zgartiruvchi vazifasini lazerlar va yoruglik nurlantiruvchi diodlari bajaradi. bugungi kunda turli xil lazerlar mavjud, bular: qattiq turdagi, yarim o‘tkazgichli, gazli va xakozo. bular ichida eng ko‘p tarqalgani yarim o‘tkazgichli lazerlar hisoblanadi, chunki ular juda ham sodda bo‘lib, lozim bo‘ladigan quvvatga apertura tafsilotlariga ega. qabul qiluvchi tomonidagi nurlantiruvchi vazifasini, ya’ni optik signalni elektr signalga o‘zgartiruvchi vazifasini fotodiod bajaradi. optoelektron texnikasining effektivligi va kullanish joyi ma’lumotlarni uzatish tizimi uchun 1─5 ko‘rsatkichlar bo‘lsa, avtomatik boshqaruv tizimlari 1,2,6 ko‘rsatkichlarda hamda mobil xarakatdagi tizimlar uchun 1,2,4 ko‘rsatkichlar mavjud. bu rasmdan shuni ko‘rish mumkinki elektr kabellar yordamida hosil kilingan aloqa kanallari va ma’lumotlarni uzatish tizimlari optik kabellar yordamida hosil qilingan kanallar soni yoki uzatish tezliklari ildiz ostidagi qiymatga teskari proporsional, ya’ni (1/7^). demak, bu rasmdagi kanallar soni optik kabellar bo‘yicha tashkil etiladi. kanallar soni oshishi bilan tan narxi ham kamayib boradi. iktisod tomonidan oladigan bo‘lsak 34 mbit/s …

5 / 13

uzatish tezliklari ildiz ostidagi qiymatga teskari proporsional, ya’ni (1/7^). demak, bu rasmdagi kanallar soni optik kabellar bo‘yicha tashkil etiladi. kanallar soni oshishi bilan tan narxi ham kamayib boradi. iktisod tomonidan oladigan bo‘lsak 34 mbit/s tezlikdan foydalanish maksadga muvoffikdir. bugungi kunda optik kabellar kattadan─katta super magistrallardan boshlab to kichik lokal tarmoqlarda hamda meditsinada keng ravishda qo‘llanmoqda image2.png image3.png image4.jpeg image1.png /docprops/thumbnail.jpeg
