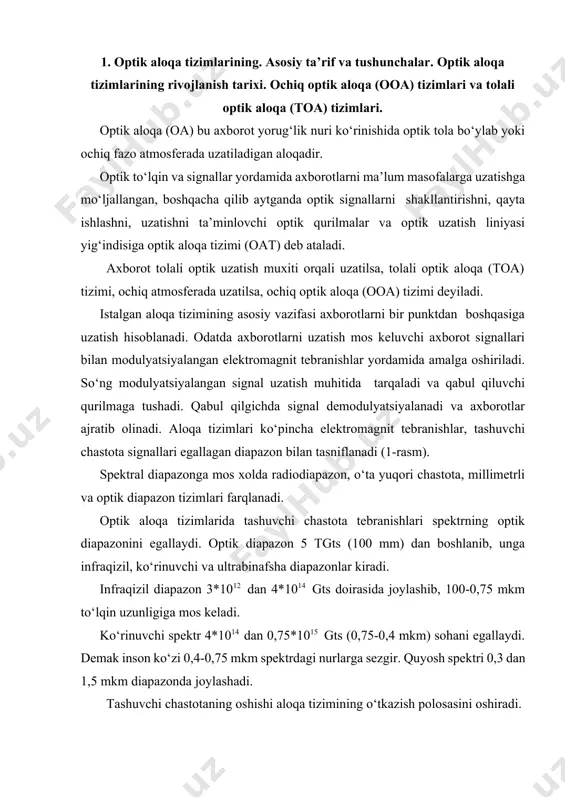

1698922464.docx l c f = 2 4 1 l р p = z optik tolalarning turlari va tavsiflari optik tolalarning turlari va tavsiflari reja: 1. optik aloqa tizimlarining. asosiy ta’rif va tushunchalar. optik aloqa tizimlarining rivojlanish tarixi. ochiq optik aloqa (ooa) tizimlari va tolali optik aloqa (toa) tizimlari. 2. tolali-optik aloka tizimlariga extiyoj. 3. analog va rakamli signaplar. kanallarni multipleksorlash. modulyasiya formatlari. 1. optik aloqa tizimlarining. asosiy ta’rif va tushunchalar. optik aloqa tizimlarining rivojlanish tarixi. ochiq optik aloqa (ooa) tizimlari va tolali optik aloqa (toa) tizimlari. optik aloqa (oa) bu axborot yorug‘lik nuri ko‘rinishida optik tola bo‘ylab yoki ochiq fazo atmosferada uzatiladigan aloqadir. optik to‘lqin va signallar yordamida axborotlarni ma’lum masofalarga uzatishga mo‘ljallangan, boshqacha qilib aytganda optik signallarni shakllantirishni, qayta ishlashni, uzatishni ta’minlovchi optik qurilmalar va optik uzatish liniyasi yig‘indisiga optik aloqa tizimi (oat) deb ataladi. axborot tolali optik uzatish muxiti orqali uzatilsa, tolali optik aloqa (toa) tizimi, ochiq atmosferada …

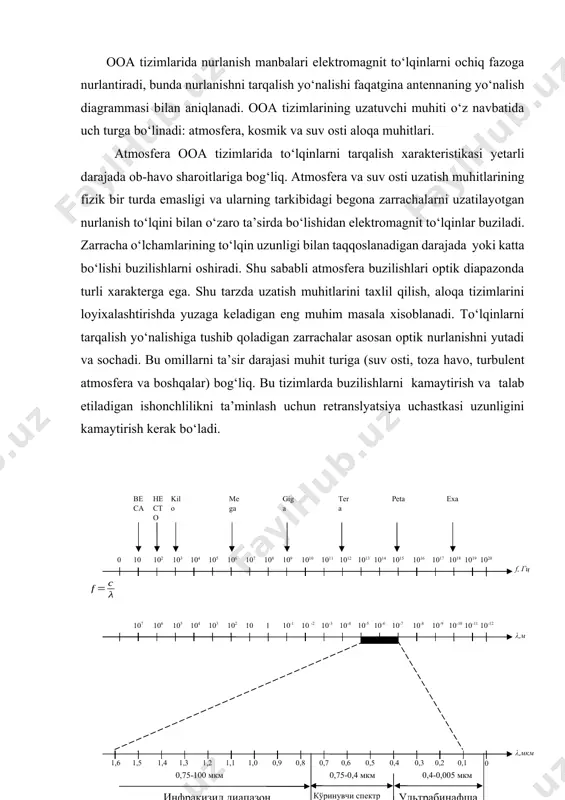

qizil, ko‘rinuvchi va ultrabinafsha diapazonlar kiradi. infraqizil diapazon 3*1012 dan 4*1014 gts doirasida joylashib, 100-0,75 mkm to‘lqin uzunligiga mos keladi. ko‘rinuvchi spektr 4*1014 dan 0,75*1015 gts (0,75-0,4 mkm) sohani egallaydi. demak inson ko‘zi 0,4-0,75 mkm spektrdagi nurlarga sezgir. quyosh spektri 0,3 dan 1,5 mkm diapazonda joylashadi. tashuvchi chastotaning oshishi aloqa tizimining o‘tkazish polosasini oshiradi. ooa tizimlarida nurlanish manbalari elektromagnit to‘lqinlarni ochiq fazoga nurlantiradi, bunda nurlanishni tarqalish yo‘nalishi faqatgina antennaning yo‘nalish diagrammasi bilan aniqlanadi. ooa tizimlarining uzatuvchi muhiti o‘z navbatida uch turga bo‘linadi: atmosfera, kosmik va suv osti aloqa muhitlari. atmosfera ooa tizimlarida to‘lqinlarni tarqalish xarakteristikasi yetarli darajada ob-havo sharoitlariga bog‘liq. atmosfera va suv osti uzatish muhitlarining fizik bir turda emasligi va ularning tarkibidagi begona zarrachalarni uzatilayotgan nurlanish to‘lqini bilan o‘zaro ta’sirda bo‘lishidan elektromagnit to‘lqinlar buziladi. zarracha o‘lchamlarining to‘lqin uzunligi bilan taqqoslanadigan darajada yoki katta bo‘lishi buzilishlarni oshiradi. shu sababli atmosfera buzilishlari optik diapazonda turli xarakterga ega. shu tarzda uzatish muhitlarini …

,мкм 1,6 1,5 1,4 1,3 1,2 1,1 1,0 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0 0,75-100 мкм 0,75-0,4 мкм 0,4-0,005 мкм инфрақизил диапазон кўринувчи спектр ультрабинафша диапазон 1- rasm. elektromagnit to‘lqinlar spektri kosmik ooa tizimlarida uzatish muhiti bu atmosferadan xoli bo‘lgan ochiq fazodir. kosmik muhitda atmosfera muhitlariga xos bo‘lgan buzilishlar xosil bo‘lmaydi, ular barqaror bo‘lib, aloqaning yuqori ishonchliligini ta’minlaydi. kosmik muhitlarda asosiy yo‘qotishlar bu tarqalishda xosil bo‘ladigan yo‘qotishlar xisoblanadi. bu yo‘qotishlar signal l masofaga tarqalganda nurlanish maydoni quvvatining yo‘qotish koeffitsiyenti bilan baholanadi va quyidagi ifoda orqali aniqlanadi: (1) kosmik aloqa tizimlarini loyixalashtirishda asosiy masala bu uzatish va qabul qilish antennalarining o‘lchamlarini mos ravishda to‘g‘ri tanlash orqali yo‘qotishlarni bartaraf etish xisoblanadi. oa tizimining asosiy yo‘nalishi toa tizimi hisoblanadi. chunki xozirgi vaqtda yuqori darajadagi uzatish xarakteristikalariga ega bo‘lgan yorug‘lik uzatgichlar ishlab chiqilgan. ammo axborotlarni ochiq fazoda, atmosferada uzatishga asoslangan ooa tizimlari ham, radioaloqa uchun ajratilgan chastotalarni to‘ldiruvchi vosita sifatida …

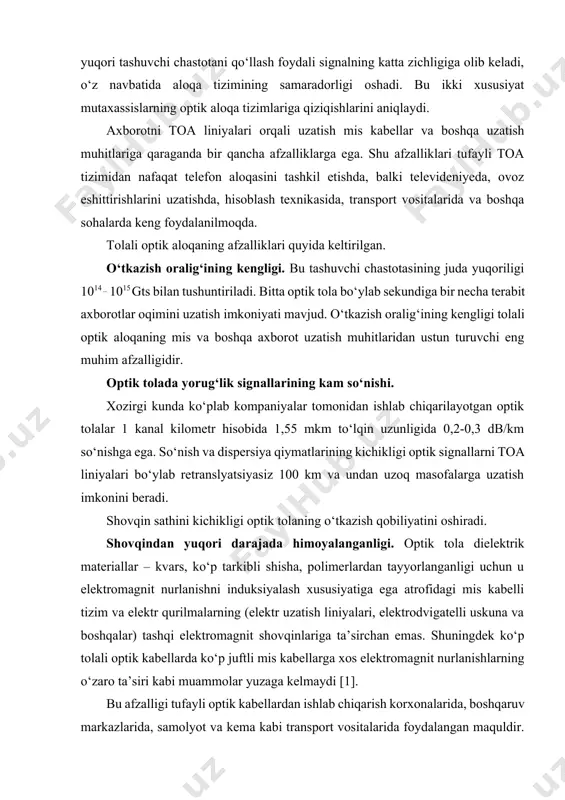

radorligi oshadi. bu ikki xususiyat mutaxassislarning optik aloqa tizimlariga qiziqishlarini aniqlaydi. axborotni toa liniyalari orqali uzatish mis kabellar va boshqa uzatish muhitlariga qaraganda bir qancha afzalliklarga ega. shu afzalliklari tufayli toa tizimidan nafaqat telefon aloqasini tashkil etishda, balki televideniyeda, ovoz eshittirishlarini uzatishda, hisoblash texnikasida, transport vositalarida va boshqa sohalarda keng foydalanilmoqda. tolali optik aloqaning afzalliklari quyida keltirilgan. o‘tkazish oralig‘ining kengligi. bu tashuvchi chastotasining juda yuqoriligi 1014 _ 1015 gts bilan tushuntiriladi. bitta optik tola bo‘ylab sekundiga bir necha terabit axborotlar oqimini uzatish imkoniyati mavjud. o‘tkazish oralig‘ining kengligi tolali optik aloqaning mis va boshqa axborot uzatish muhitlaridan ustun turuvchi eng muhim afzalligidir. optik tolada yorug‘lik signallarining kam so‘nishi. xozirgi kunda ko‘plab kompaniyalar tomonidan ishlab chiqarilayotgan optik tolalar 1 kanal kilometr hisobida 1,55 mkm to‘lqin uzunligida 0,2-0,3 db/km so‘nishga ega. so‘nish va dispersiya qiymatlarining kichikligi optik signallarni toa liniyalari bo‘ylab retranslyatsiyasiz 100 km va undan uzoq masofalarga uzatish imkonini beradi. shovqin sathini …

n maquldir. chunki shu kabi kichik joylarda ham energetik qurilmalar, ham avtomatika va teleboshqaruv tizimlari, ham ko‘p sonli abonent qurilmalaridan iborat tarmoqlangan aloqa tarmoqlari joylashgan bo‘ladi [2]. bunday xolatda elektromagnit va o‘zaro shovqinlar yuzaga keladi. optik kabellarning esa bunday shovqinlarga ta’sirchan emasligini aytib o‘tdik. yengilligi, xajmi va o‘lchamlarining kichikligi. optik kabellar mis kabellar bilan solishtirilganda ancha yengil va xajmi kichik. masalan, 900 juftli 7,5 sm diametrli mis telefon kabeli 0,1sm diametrli bitta optik tola bilan almashtirilishi mumkin. agar optik tola bir necha himoya qobiqlaridan iborat va bron po‘lat lenta bilan qoplangan bo‘lsa, bunday tola diametri 1,5 sm ga teng bo‘ladi, bu esa ko‘rilayotgan mis kabel diametridan bir necha marta kichik. optik tolaning bu afzalligi optik kabelli liniya traktlarini qurishda ancha yengilliklar yaratadi. yengilligi va o‘lchamining kichikligi tufayli optik tolaning samolyot, vertolyot va boshqa transport vositalarida ishlatilishi tolali optik aloqaning juda muhim yutug‘idir. masalan, axborotlarni yig‘ish va boshqarish vazifalarini bajarish uchun …
