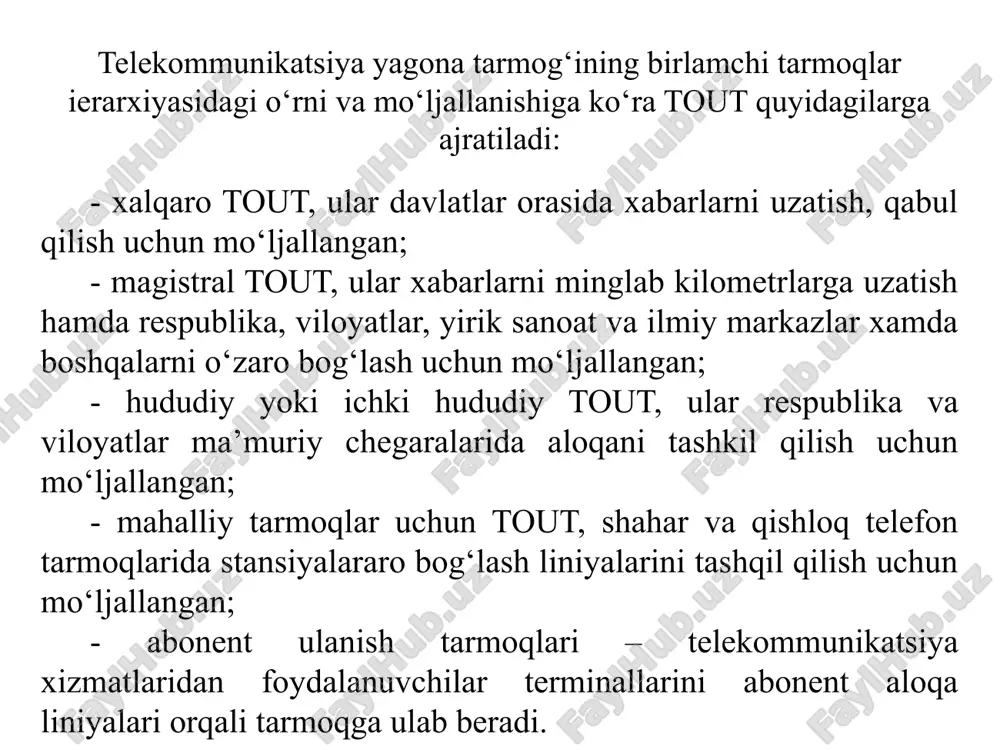

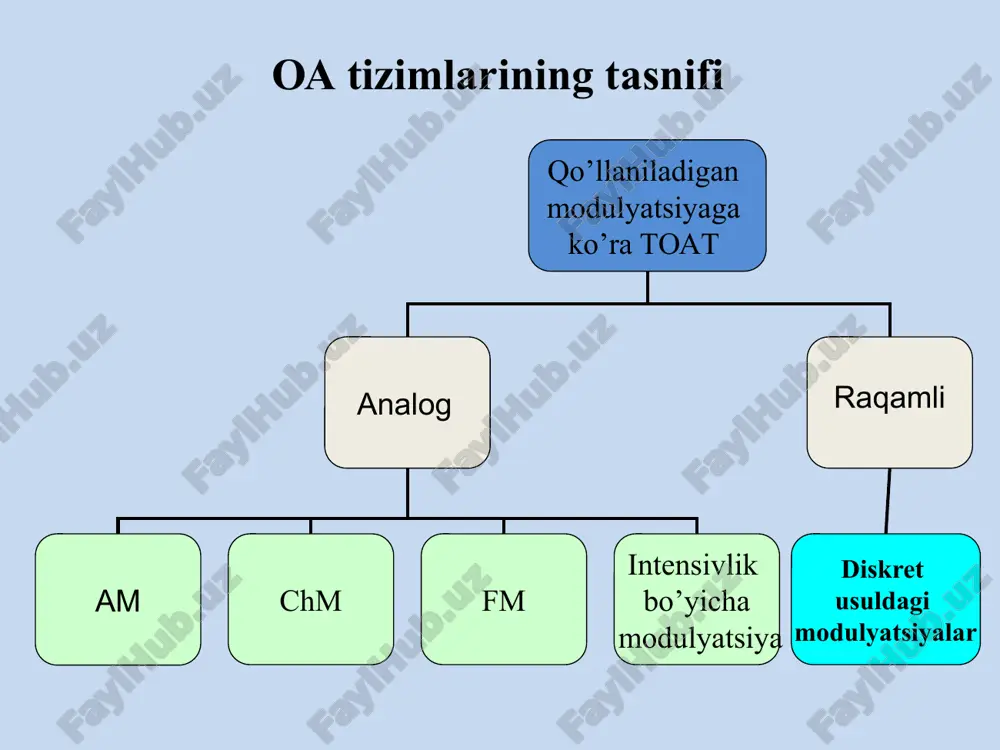

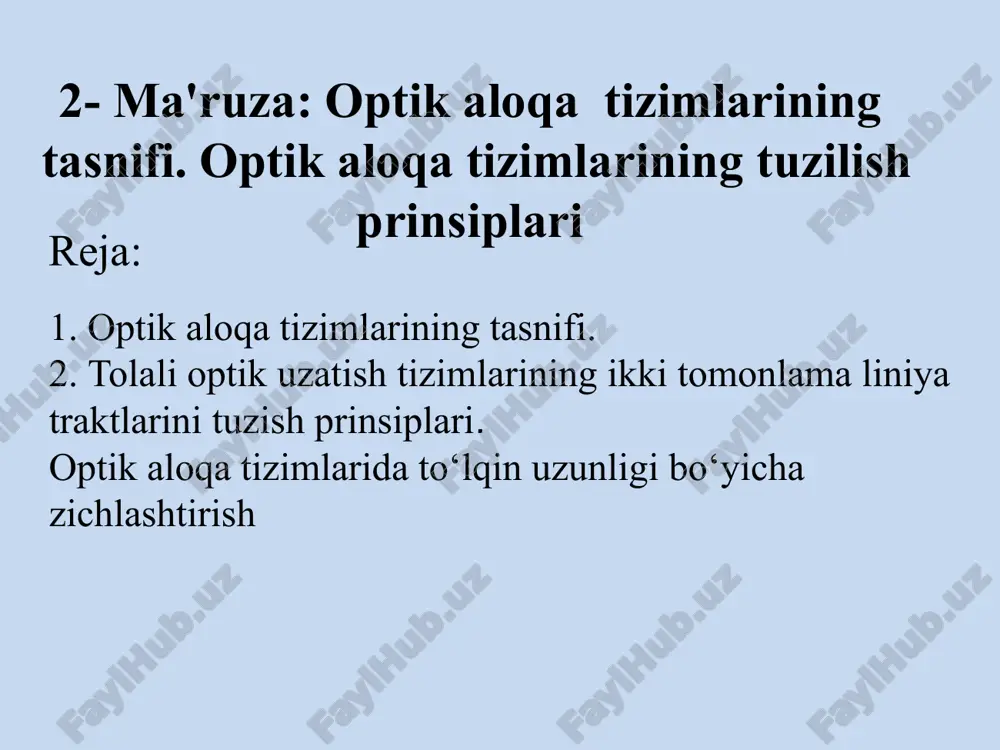

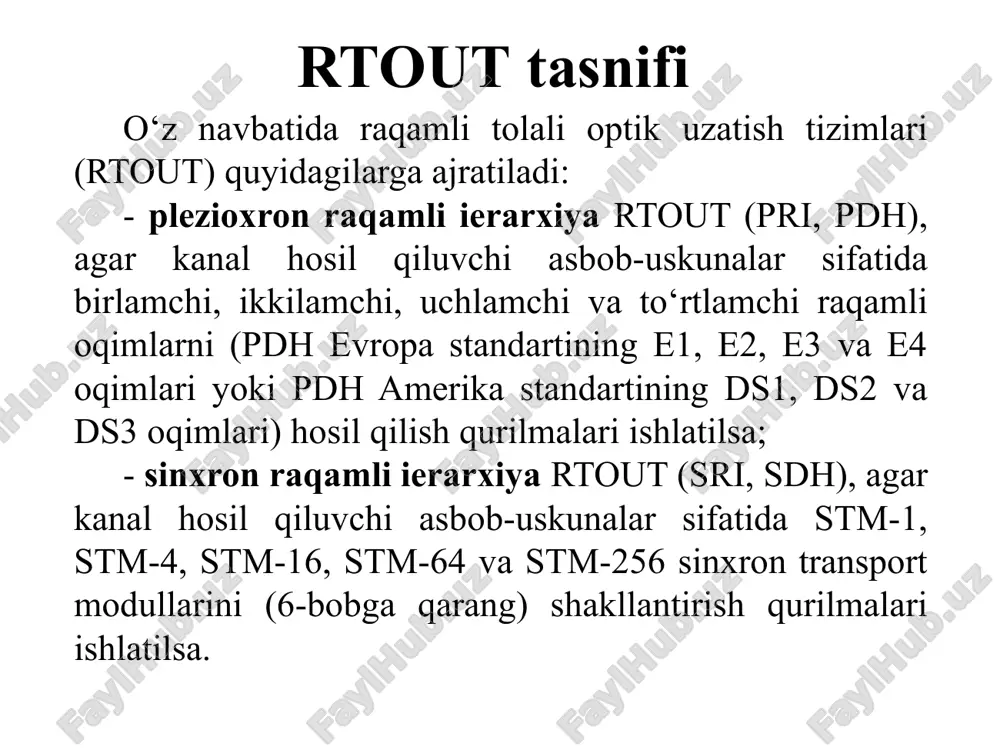

2- ma’ruza reja: 1. optik aloqa tizimlarining tasnifi. 2. tolali optik uzatish tizimlarining ikki tomonlama liniya traktlarini tuzish prinsiplari. optik aloqa tizimlarida to‘lqin uzunligi bo‘yicha zichlashtirish 2- ma'ruza: optik aloqa tizimlarining tasnifi. optik aloqa tizimlarining tuzilish prinsiplari oa tizimlarining tasnifi qo’llaniladigan modulyatsiyaga ko’ra toat analog raqamli am chm fm intensivlik bo’yicha modulyatsiya diskret usuldagi modulyatsiyalar rtout tasnifi o‘z navbatida raqamli tolali optik uzatish tizimlari (rtout) quyidagilarga ajratiladi: - plezioxron raqamli ierarxiya rtout (pri, pdh), agar kanal hosil qiluvchi asbob-uskunalar sifatida birlamchi, ikkilamchi, uchlamchi va to‘rtlamchi raqamli oqimlarni (pdh evropa standartining e1, e2, e3 va e4 oqimlari yoki pdh amerika standartining ds1, ds2 va ds3 oqimlari) hosil qilish qurilmalari ishlatilsa; - sinxron raqamli ierarxiya rtout (sri, sdh), agar kanal hosil qiluvchi asbob-uskunalar sifatida stm-1, stm-4, stm-16, stm-64 va stm-256 sinxron transport modullarini (6-bobga qarang) shakllantirish qurilmalari ishlatilsa. telekommunikatsiya yagona tarmog‘ining birlamchi tarmoqlar ierarxiyasidagi o‘rni va mo‘ljallanishiga ko‘ra tout quyidagilarga ajratiladi: - …

2 / 15

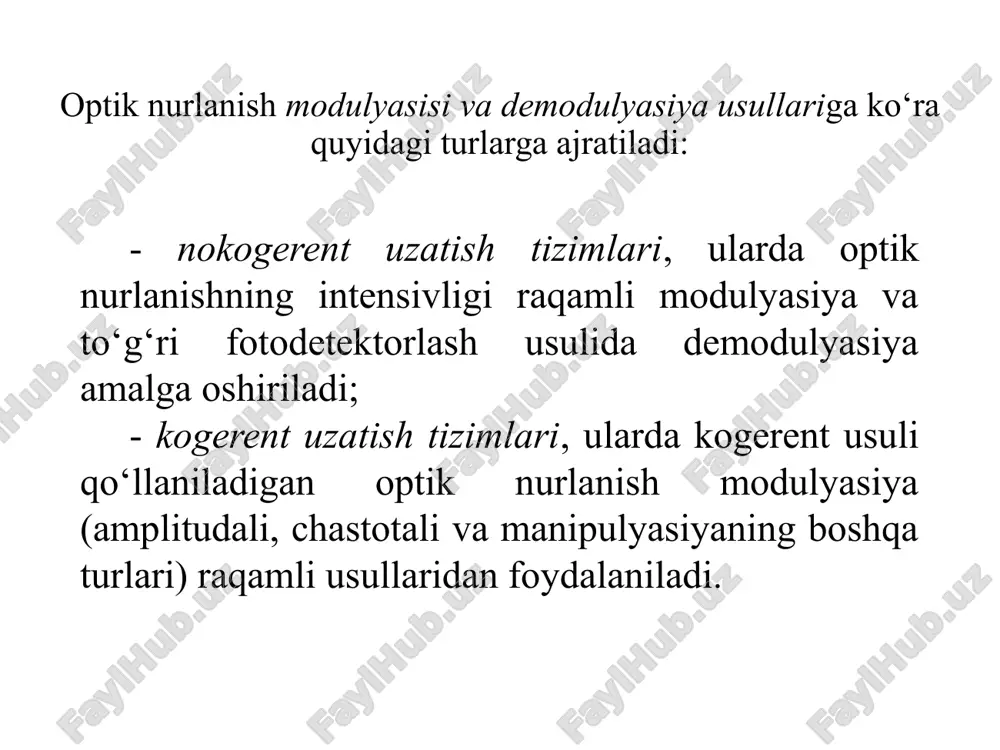

a quyidagi turlarga ajratiladi: - nokogerent uzatish tizimlari, ularda optik nurlanishning intensivligi raqamli modulyasiya va to‘g‘ri fotodetektorlash usulida demodulyasiya amalga oshiriladi; - kogerent uzatish tizimlari, ularda kogerent usuli qo‘llaniladigan optik nurlanish modulyasiya (amplitudali, chastotali va manipulyasiyaning boshqa turlari) raqamli usullaridan foydalaniladi. ouz khqu mvq . . . 1 2 n onm mq uzom oum or oum a) oat uzatish traktining tuzilish sxemasi khqu mvq . . . 1 2 n onqq mq qqom oqq oum b) oaut qabul qilish traktining tuzilish sxemasi oa tizimlarining tuzilishi khqu– kanal hosil qiluvchi uskuna; mvq – muvofiqlashtiruvchi qurilma; ouz – optik uzatgich; onm – optik nurlanish manbai; mq – moslashtiruvchi qurilma; uzom – uzatuvchi optik modul; oum – optik uzatish muhiti; or – optik retranslyator; oqq – optik qabul qilgich; qqom – qabul qiluvchi optik modul; onqq –optik nurlanish qabul qilgich.. ikki tomonlama toa tizimini tuzish usullari ikki tolali bir rolosali bir kabelli bir …

3 / 15

bo’yicha zichlashtirish wdm (wavelength division multiplexing) ortik tolaning o’tkazish qobiliyatidan foydalanish koeffitsientini oshirishning istiqbolli yo’nalishlaridan biri to’lqin uzunligi bo’yicha zichlashtirishdir. bu esa iqtisodni tejovchi ko’r funktsiyali aloqa tizimlarini tashkil etishni ta’minlaydi. to’lqin uzunligi bo’yicha zichlashtirilgan toada so’nish va disrersiya qiymatlari kichik bir moddali ortik tolalardan, quvvati yuqori lazer nurlanish manbalaridan foydalanish maqsadga muvofiqdir. foydalaniladigan bir modali ortik tola 1,5...1,6 mkm to’lqin uzunligida ishlashi va kvarts shishasidan tayyorlangan bo’lishi kerak. nazorat savollari 1. oa uzatish tizimlarini qanday tasniflanadi? 2. ikki tomonlama toa uzatish tizimlarini tuzishning qanday usullarini bilasiz? 3. ikki tolali, bir rolosali, bir kabelli toa uzatish tizimining tuzilish sxemasini tushintiring. 4. bir tolali, bir rolosali, bir kabelli toa uzatish tizimi qanday tuziladi? 5. to’lqin uzunligi bo’yicha ajratilgan toa uzatish tizimlarning tuzilish sxemasi qanday tuzilgan? 6. toa liniyalarini qanday asosiy zichlashtirish usullarni bilasiz? 7. toa liniyalarini vaqt bo’yicha zichlashtirish usulini tushuntiring. 8. toa liniyalarini chastota bo’yicha zichlashtirish usulini tushuntiring. 9. to’lqin …

4 / 15

optikaloqatizimlarining tasnifi - Page 4

5 / 15

optikaloqatizimlarining tasnifi - Page 5
