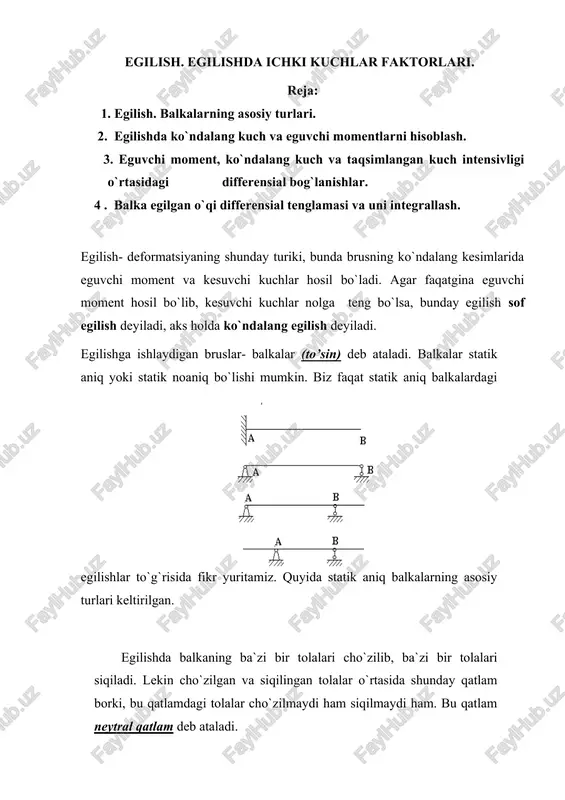

egilish. egilishda ichki kuchlar faktorlari. reja: 1. egilish. balkalarning asosiy turlari. 2. egilishda ko`ndalang kuch va eguvchi momentlarni hisoblash. 3. eguvchi moment, ko`ndalang kuch va taqsimlangan kuch intensivligi o`rtasidagi differensial bog`lanishlar. 4 . balka egilgan o`qi differensial tenglamasi va uni integrallash. egilish- deformatsiyaning shunday turiki, bunda brusning ko`ndalang kesimlarida eguvchi moment va kesuvchi kuchlar hosil bo`ladi. agar faqatgina eguvchi moment hosil bo`lib, kesuvchi kuchlar nolga teng bo`lsa, bunday egilish sof egilish deyiladi, aks holda ko`ndalang egilish deyiladi. egilishga ishlaydigan bruslar- balkalar (to’sin) deb ataladi. balkalar statik aniq yoki statik noaniq bo`lishi mumkin. biz faqat statik aniq balkalardagi egilishlar to`g`risida fikr yuritamiz. quyida statik aniq balkalarning asosiy turlari keltirilgan. egilishda balkaning ba`zi bir tolalari cho`zilib, ba`zi bir tolalari siqiladi. lekin cho`zilgan va siqilingan tolalar o`rtasida shunday qatlam borki, bu qatlamdagi tolalar cho`zilmaydi ham siqilmaydi ham. bu qatlam neytral qatlam deb ataladi. egilishda ko`ndalang kuchlar va eguvchi momentlar egilishda balka kesimlarida hosil …

2 / 8

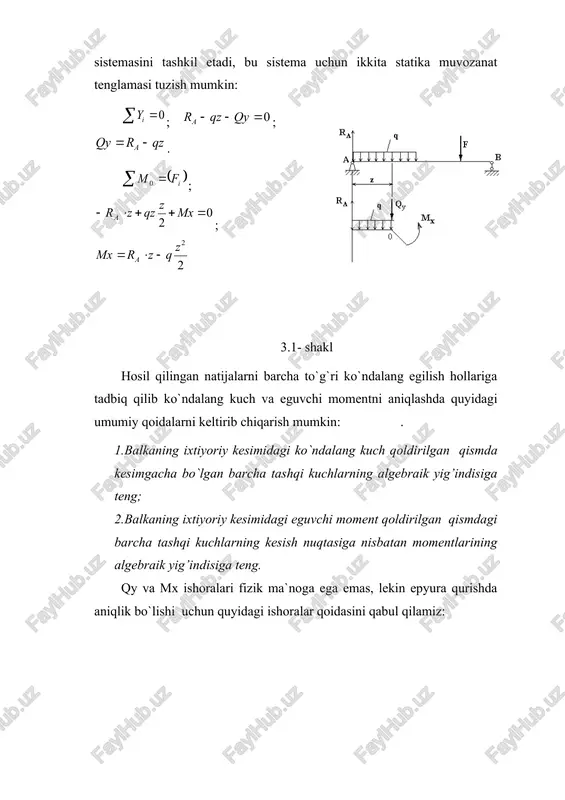

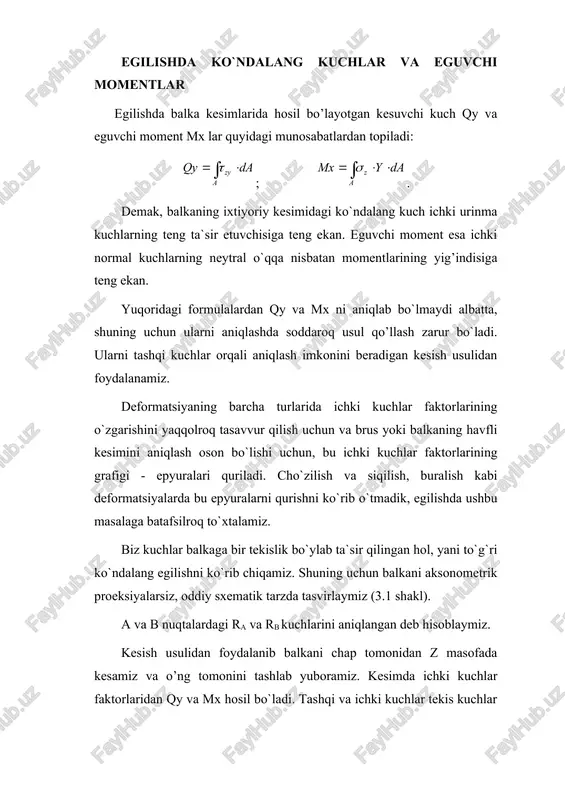

lish kabi deformatsiyalarda bu epyuralarni qurishni ko`rib o`tmadik, egilishda ushbu masalaga batafsilroq to`xtalamiz. biz kuchlar balkaga bir tekislik bo`ylab ta`sir qilingan hol, yani to`g`ri ko`ndalang egilishni ko`rib chiqamiz. shuning uchun balkani aksonometrik proeksiyalarsiz, oddiy sxematik tarzda tasvirlaymiz (3.1 shakl). a va b nuqtalardagi ra va rb kuchlarini aniqlangan deb hisoblaymiz. kesish usulidan foydalanib balkani chap tomonidan z masofada kesamiz va o’ng tomonini tashlab yuboramiz. kesimda ichki kuchlar faktorlaridan qy va mx hosil bo`ladi. tashqi va ichki kuchlar tekis kuchlar sistemasini tashkil etadi, bu sistema uchun ikkita statika muvozanat tenglamasi tuzish mumkin: ; ; . ; ; 3.1- shakl hosil qilingan natijalarni barcha to`g`ri ko`ndalang egilish hollariga tadbiq qilib ko`ndalang kuch va eguvchi momentni aniqlashda quyidagi umumiy qoidalarni keltirib chiqarish mumkin: . 1.balkaning ixtiyoriy kesimidagi ko`ndalang kuch qoldirilgan qismda kesimgacha bo`lgan barcha tashqi kuchlarning algebraik yig’indisiga teng; 2.balkaning ixtiyoriy kesimidagi eguvchi moment qoldirilgan qismdagi barcha tashqi kuchlarning kesish nuqtasiga nisbatan momentlarining …

3 / 8

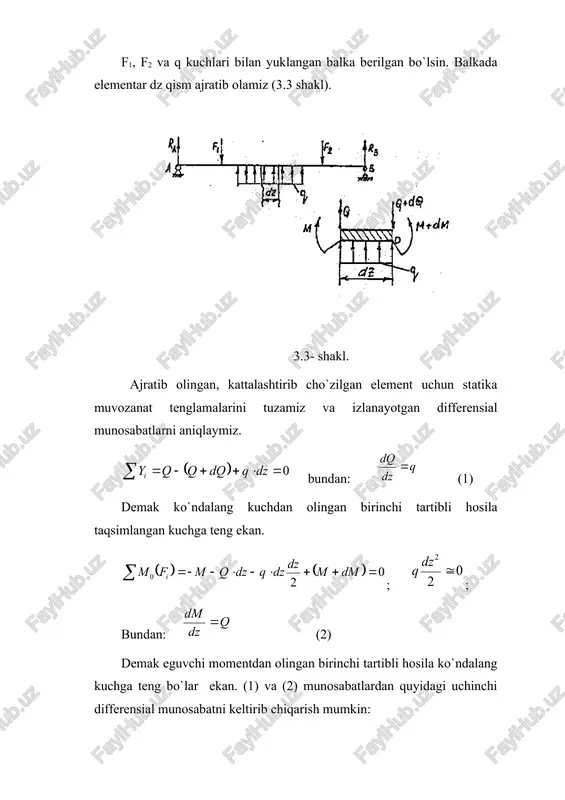

an holni e`tiborga olib absissa o`qidan yuqoriga quriladi. eguvchi moment, ko`ndalang kuch va taqsimlangan kuch intensivligi o`rtasidagi differensial bog`lanishlar ko`ndalang kuch, eguvchi moment va taqsimlangan kuch o`rtasidagi differensial bog`lanishlarni keltirib chiqarilsa ko`ndalang kuch qy va eguvchi moment mx larning epyuralarini qurish ancha soddalashadi. f1, f2 va q kuchlari bilan yuklangan balka berilgan bo`lsin. balkada elementar dz qism ajratib olamiz (3.3 shakl). 3.3- shakl. ajratib olingan, kattalashtirib cho`zilgan element uchun statika muvozanat tenglamalarini tuzamiz va izlanayotgan differensial munosabatlarni aniqlaymiz. bundan: (1) demak ko`ndalang kuchdan olingan birinchi tartibli hosila taqsimlangan kuchga teng ekan. ; ; bundan: (2) demak eguvchi momentdan olingan birinchi tartibli hosila ko`ndalang kuchga teng bo`lar ekan. (1) va (2) munosabatlardan quyidagi uchinchi differensial munosabatni keltirib chiqarish mumkin: (3) demak, eguvchi momentdan olingan ikkinchi tartibli hosila taqsimlangan kuchga teng bo`ladi. yuqoridagi differentsial munosabatlarni e`tiborga olib, ko`ndalang kuch eguvchi moment epyuralarini qurishda quyidagi umumiy qoidalarga amal qilinsa epyuralarni qurish soddalashadi. agar …

4 / 8

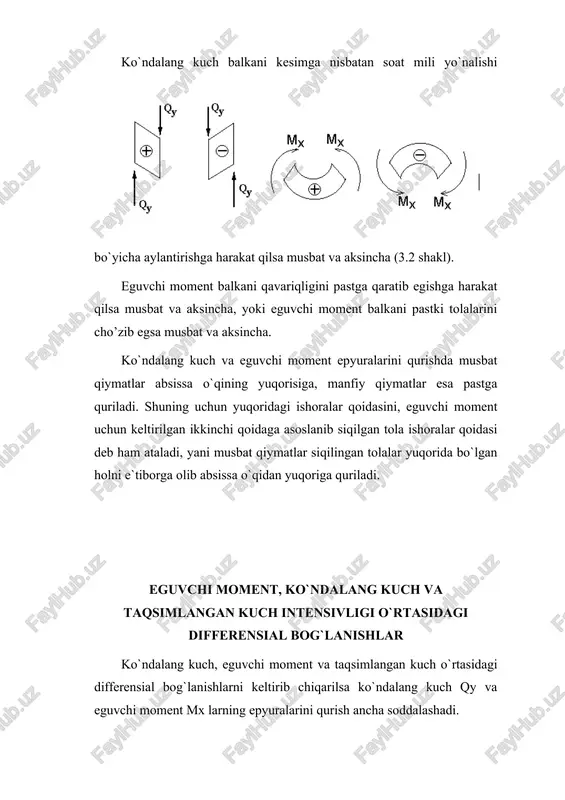

. 3. jamlangan kuch qo`yilgan nuqta ostida qy epyurasida shu kuch moduliga teng sakrash yuz beradi, mx epyurasida esa sinish yuz beradi. 4. juft kuch m qo`yilgan nuqta ostida qy epyurasi o`zgarmaydi, mx epyurasida esa shu momentga teng sakrash yuz beradi. foydalanilgan adabiyotlar 1. x.x. usmonxo`jaev «mashina va mexanizmlar nazariyasi», toshkent 1970 yil. – 576 bet 2. r.rustamxo`jaev «mashina va mexanizmlar nazariyasi» dan masala hamda misollar to`plami, toshkent, 1987 yil. – 246 bet. 3.s.a.yo`ldoshbekov «mashina va mexanizmlar nazariyasi» dan masala hamda misollar to`plami, toshkent, 1988 yil. – 158 bet. 4.i.i. artobolevskiy «teoriya mexanizmov i mashin», moskva, 1988 god. – 640 stranitsa. 5.k.m.mansurov «materiallar qarshiligi kursi», toshkent, 1983 yil. – 504 bet. 6.m.s.movnin va boshqalar «texnikaviy mexanika asoslari» toshkent 1983 yil. – 450 bet. 7.a.v. darkov, g.s. shpiro «soprotivlenie materialov», moskva 1989 god. – 624 stranitsa. 8.a.m. mixaylov «soprotivlenie materialov», moskva 1989 god. – 352 stranitsa. 9.g.b. iosileevich i dr. «prikladnaya …

5 / 8

ng å = 0 i y 0 = - - qy qz r a qz r qy a - = ( ) å = i f m 0 0 2 = + + × - mx z qz z r a 2 2 z q z r mx a - × = ( ) 0 = × + + - = å dz q dq q q y i q dz dq = ( ) ( ) å = + + × - × - - = 0 2 0 dm m dz dz q dz q m f m i 0 2 2 @ dz q q dz dm = q dz m d = 2 2 ò × = a zy da qy t ò × × = a z da y mx s
