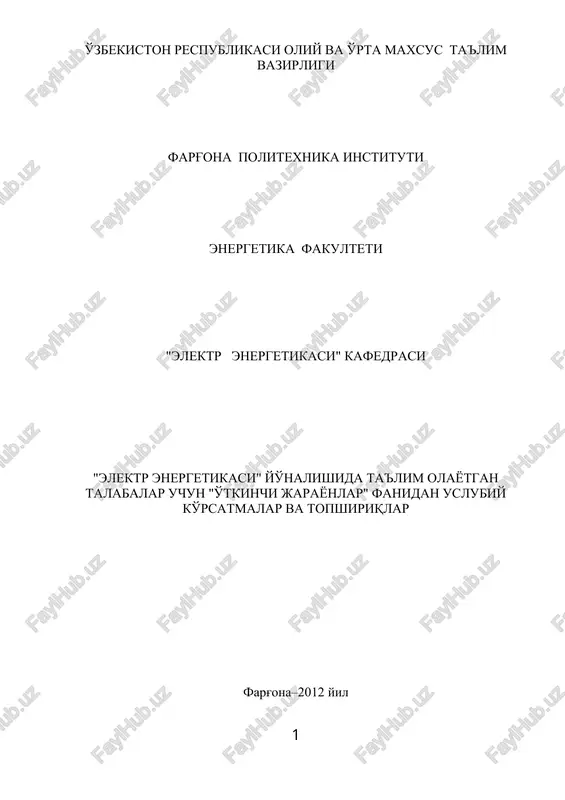

o'zbekiston respublikasi oliy va o'rta maxsus ta'lim vazirligi farg'ona politexnika instituti energetika fakulteti "elektr energetikasi" kafedrasi "elektr energetikasi" yo'nalishida ta'lim olayotgan talabalar uchun "o'tkinchi jarayonlar" fanidan uslubiy ko'rsatmalar va topshiriqlar farg'ona–2012 yil o'zbekiston respublikasi oliy va o'rta maxsus ta'lim vazirligi farg'ona politexnika instituti energetika fakulteti "elektr energetikasi" kafedrasi "elektr energetikasi" yo'nalishida ta'lim olayotgan talabalar uchun "o'tkinchi jarayonlar" fanidan uslubiy ko'rsatmalar va topshiriqlar institut uslubiy kengashining "_______"______________2012 y yig'ilishida tasdiqlangan (bayon № ) farg'ona–2012 yil uslubiy ko'llanmalar “elektr energetikasi” yo'nalishi talabalariga mo'ljallangan bo'lib, oliy texnika o'quv yurtlarining amaliy ishlarini bajarish uslubiyoti va tashkil qilishga qo'ygan yalpi talablarini xisobga olgan xolda tuzilgan. uslubiy ko'llanmalar "elektr energetikasi" kafedrasi uslubiy seminarida muhokamadan o'tgan (majlis bayoni №5 21.12.2011 yil) va energetika fakultetining uslubiy kengashida chop etishga tavsiya etilgan ("23.01.2012 yil, №6–majlis bayoni). tuzuvchi: dots. najimutdinov m.n. taqrizchi: dots. jabborov t.k. «ets da elektromexanik o'tkinchi jarayonlari» kursi bo'yicha amaliy mashg'ulotlar uchun misollar rasm.1. elektr sistemasining oddiy …

2 / 20

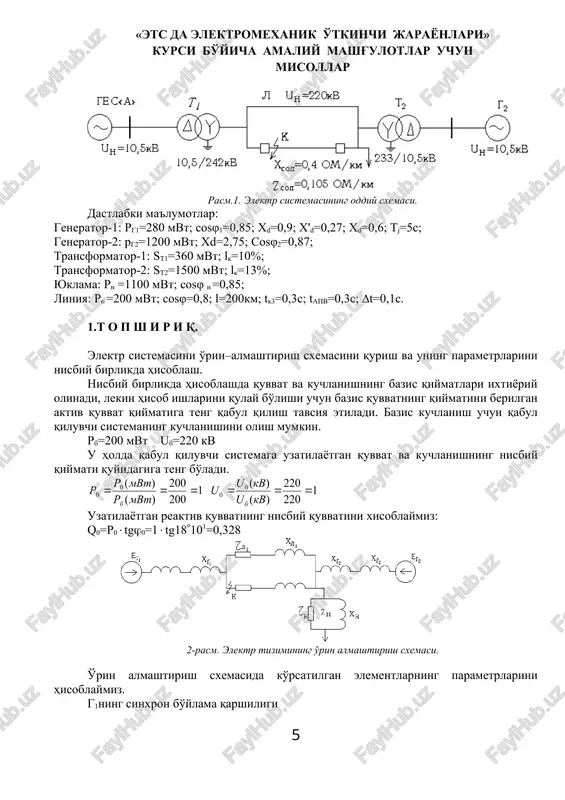

iv quvvat qiymatiga teng qabul qilish tavsiya etiladi. bazis kuchlanish uchun qabul qiluvchi sistemaning kuchlanishini olish mumkin. rb=200 mvt ub=220 kv u holda qabul qiluvchi sistemaga uzatilayotgan quvvat va kuchlanishning nisbiy qiymati quyidagiga teng bo'ladi. uzatilayotgan reaktiv quvvatning nisbiy quvvatini xisoblaymiz: q0=r0(tg(0=1(tg18(101=0,328 2-rasm. elektr tizimining o'rin almashtirish sxemasi. o'rin almashtirish sxemasida ko'rsatilgan elementlarning parametrlarini hisoblaymiz. g1ning sinxron bo'ylama qarshiligi bu erda g1 ning to'la quvvati g1 ning teskari tok tashkil etuvchisining qarshiligi g1ning o'tish qarshiligi g1ning sinxron ko'ndalang qarshiligi t1 transformatorning qarshiligi ikkita parallel liniyaning qarshiligi va reaktivligi g2 generatorning sinxron bo'ylama qarshiligi bu erda t2 transformatorning reaktivligi yuklamaning to'la quvvati va qarshiligi 2. t o p sh i r i q. oddiy sistemaning qar (arv) ni turli usullarida statik turg'unlik zahiralarini aniqlash. a). gesa generatori qar ning kuchli ta'sir qiluvchi usuliga ega (arv–s), ya'ni generator shinasidagi kuchlanishni o'zgarmas qilib ta'minlaydi. ur=conct xs=xt1+xl=0,067+0,17=0,237 ges a generatorining shinasidagi kuchlanish qabul qiluvchi …

3 / 20

inmaydi) eq=sonst sistemaning o'rin almashtirish sxemasining natijaviy qarshiligi eq ning yaqinlashtirilgan qiymatini aniq qutbliligini e'tiborga olmay hisoblaymiz. quvvatni maksimal qiymati va zahira koeffitsientini aniqlaymiz. (rasm.5) 5-rasm. g1 da qar yo'q (generatorning aniq qutbliligini e'tiborga olinmaydi). g). ges a generatorida qar yo'q. (qutbliligi e'tiborga olinadi). sistemaning o'rin almashtirish sxemasining natijaviy qarshiligi eyuk eq va burchak δ0 ni hisoblaymiz. vektor diagrammasiga mos ravishda «q» o'qiga nisbatan o'tish eyuk sining proektsiyasini aniqlaymiz. eq ning haqiqiy qiymatini aniqlaymiz eq, eq va eq' lar orasidagi bog'lanishdan foydalanib vektorlar diagrammasini quramiz (rasm.6) ug=1,1 e’=1,22 eq=1,4 eq=1,65 (s=12(21’ (’=20(45’ (0=28( e’q=1,65 6-rasm. aniq qutbli generatorning vektor diagrammasi. hisoblangan e.yu.k. va burchakning qiymatlarini normal rejimdagi quvvat ifodasidagi o'rniga qo'yish yo'li bilan tekshiramiz. olingan natija berilgan quvvatning qiymati bilan mos keladi, demak, hisoblash ishlari to'g'ri bajarilgan. agar, oxirgi tenglamadagi ( o'rniga 0 dan 1800 gacha qiymatini qo'ysak, aniq qutbli generatorning r=f(() bog'lanishini olamiz (rasm.7). uzatilayotgan quvvatning maksimal qiymati qaysi …

4 / 20

nmagan holda aniqlaymiz. e.yu.k. va burchaklarning qiymatlarini tenglamaga qo'yib tekshiramiz. bu quvvat normal rejimda sistemaga liniya orqali kelayotgan quvvat bo'lib, berilgan quvvatning qiymatiga teng. ges a generatoridan uzatilayotgan quvvat sistemaga kirayotgan quvvatning qiymatidan liniyadagi aktiv quvvat isrofi hisobiga katta bo'ladi. embed equation.3 8-rasmda generator va qabul qiluvchi sistemaning quvvati xarakteristikalari ko'rsatilgan. rasm.8. liniyaning aktiv qarshiligi e'tiborga olingan holda rg1=f((), rs=f(() xarakteristikalari. 3. t o p sh i r i q. uch fazali qisqa tutashuvning chegaraviy o'chirish vaqtini aniqlash. liniyalardan biri vklyuchatel yordamida uzilgandan so'ng o'rin almashtirish sxemadagi elementlarning natijaviy qarshiligi (rasm 9). rasm.9. sistemani avariyadan keyingi rejimdagi almashtirish sxemasi. avariyadan keyingi rejimda uzatilayotgan maksimal quvvat. uch fazali qisqa tutashuv «k» nuqtasida bo'lib generator shinasiga yaqin (kuchaytiruvchi transformatordan so'ng) bo'lganligi uchun qisqa tutashuv vaqtida turbina quvvatini 15 foizga ega bo'ladi deb qabul qilamiz. (kr kritik burchakni aniqlaymiz (rasm 10). (0 va (kr burchaklarini radianda ifodalab qisqa tutashuvning chegaraviy o'chirish burchagini hisoblaymiz. …

5 / 20

lli tashkil etuvchisini liniyadagi qarshiligi tokning to'g'ri tashkil etuvchisidagi qarshiligiga nisbatan ikki barobar ko'p deb qabul qilamiz. xlo=2(xl=2(0,17=0,34 qisqa tutashuv nuqtasiga nisbatan tokning nolli tashkil etuvchisining natijaviy qarshiligi ikki fazali er orqali qisqa tutashuvda shuntlovchi qarshilikni qiymati ikki fazali er orqali qisqa tutashuvdagi natijaviy qarshilik. avariya rejimida g1 generatoridan uzatilayotgan quvvatning maksimal qiymati ikki fazali er orqali qisqa tutashuvda chegaraviy o'chirish burchagi ikki fazali er orqali qisqa tutashuv uchun sistemaning quvvat bog'lanishlari quriladi (rasm 12). 12-rasm. ikki fazali er orqali qisqa tutashuvdagi quvvat xarakteristikalari. . avariya rejimida g1 generatorining xarakat tenglamasini ketma–ket intervallar metodi asosida echamiz. intervallar uzunligini (t=0,1 sek. deb qabul qilamiz doimiy k ni aniqlaymiz. 1–interval boshidagi quvvatning orttirmasi 1–intervaldagi burchakning o'zgarishi 1–interval oxiridagi burchakning qiymati (1=(0+((1=20,75(+8,3(=29,05( 1–interval oxiridagi quvvatning orttirmasi ii–intervaldagi burchakning o'zgarishi ii–interval oxiridagi quvvatning orttirmasi iii–intervaldagi burchakning o'zgarishi iii–interval oxiridagi burchakning qiymati iii–interval oxiridagi quvvatning orttirmasi iv–intervaldagi burchakning o'zgarishi iv–interval oxiridagi burchakning qiymati yuqoridagi hisoblash …
