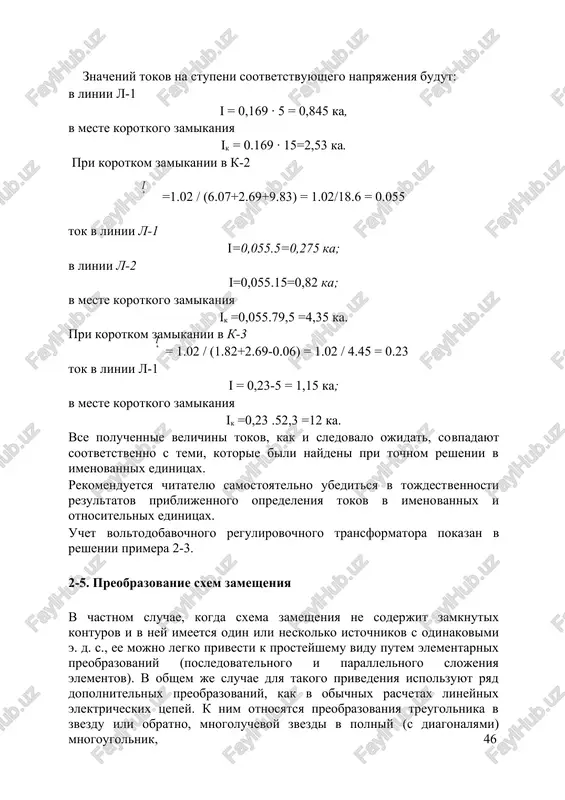

znacheniy tokov na stupeni sootvetstvuyushego napryajeniya budut: v linii l-1 i = 0,169 · 5 = 0,845 ka, v meste korotkogo zamikaniya ik = 0.169 · 15=2,53 ka. pri korotkom zamikanii v k-2 =1.02 / (6.07+2.69+9.83) = 1.02/18.6 = 0.055 tok v linii l-1 i=0,055.5=0,275 ka; v linii l-2 i=0,055.15=0,82 ka; v meste korotkogo zamikaniya ik =0,055.79,5 =4,35 ka. pri korotkom zamikanii v k-3 = 1.02 / (1.82+2.69-0.06) = 1.02 / 4.45 = 0.23 tok v linii l-1 i = 0,23-5 = 1,15 ka; v meste korotkogo zamikaniya ik =0,23 .52,3 =12 ka. vse poluchennie velichini tokov, kak i sledovalo ojidat, sovpadayut sootvetstvenno s temi, kotorie bili naydeni pri tochnom reshenii v imenovannix edinitsax. rekomenduetsya chitatelyu samostoyatelno ubeditsya v tojdestvennosti rezultatov priblijennogo opredeleniya tokov v imenovannix i otnositelnix edinitsax. uchet voltodobavochnogo regulirovochnogo transformatora pokazan v reshenii primera 2-3. 2-5. preobrazovanie sxem zamesheniya v chastnom sluchae, kogda sxema zamesheniya ne soderjit …

2 / 1

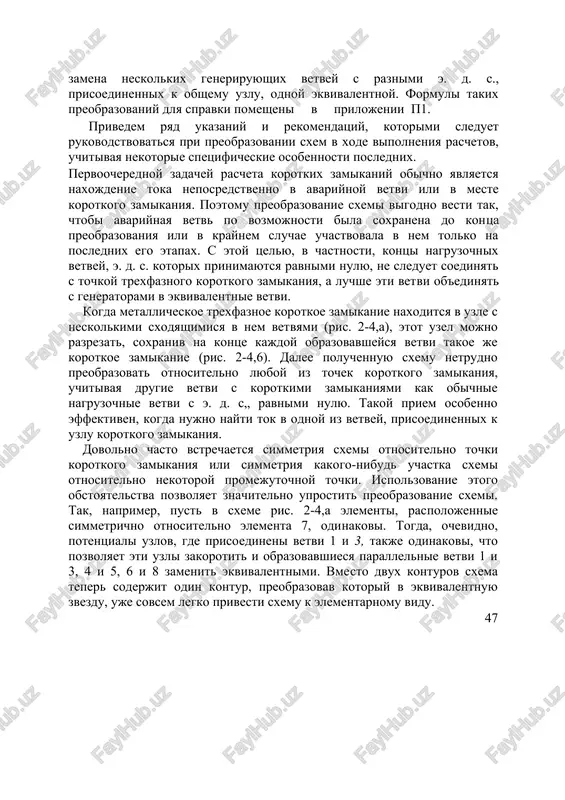

avariynoy vetvi ili v meste korotkogo zamikaniya. poetomu preobrazovanie sxemi vigodno vesti tak, chtobi avariynaya vetv po vozmojnosti bila soxranena do kontsa preobrazovaniya ili v kraynem sluchae uchastvovala v nem tolko na poslednix ego etapax. s etoy tselyu, v chastnosti, kontsi nagruzochnix vetvey, e. d. s. kotorix prinimayutsya ravnimi nulyu, ne sleduet soedinyat s tochkoy trexfaznogo korotkogo zamikaniya, a luchshe eti vetvi ob'edinyat s generatorami v ekvivalentnie vetvi. kogda metallicheskoe trexfaznoe korotkoe zamikanie naxoditsya v uzle s neskolkimi sxodyashimisya v nem vetvyami (ris. 2-4,a), etot uzel mojno razrezat, soxraniv na kontse kajdoy obrazovavsheysya vetvi takoe je korotkoe zamikanie (ris. 2-4,6). dalee poluchennuyu sxemu netrudno preobrazovat otnositelno lyuboy iz tochek korotkogo zamikaniya, uchitivaya drugie vetvi s korotkimi zamikaniyami kak obichnie nagruzochnie vetvi s e. d. s„ ravnimi nulyu. takoy priem osobenno effektiven, kogda nujno nayti tok v odnoy iz vetvey, prisoedinennix k uzlu korotkogo zamikaniya. dovolno chasto vstrechaetsya simmetriya sxemi otnositelno …

3 / 1

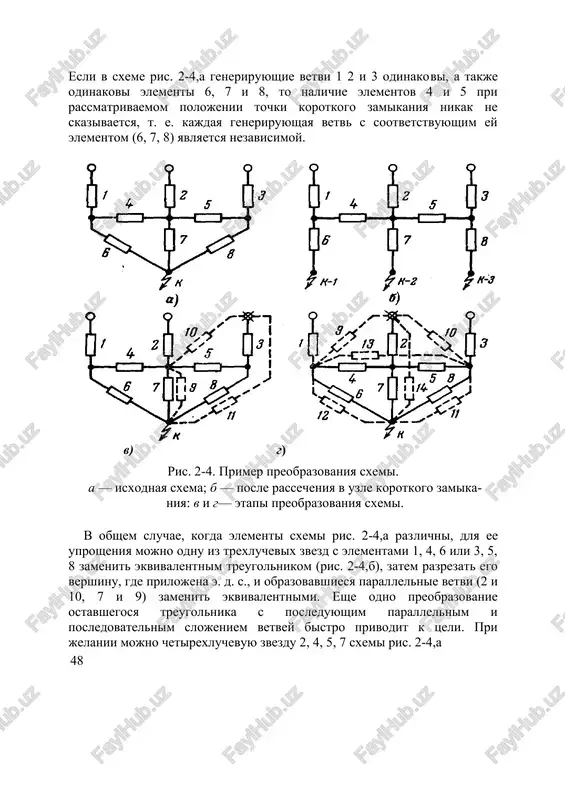

aetsya, t. e. kajdaya generiruyushaya vetv s sootvetstvuyushim ey elementom (6, 7, 8) yavlyaetsya nezavisimoy. v) g) ris. 2-4. primer preobrazovaniya sxemi. a — isxodnaya sxema; b — posle rassecheniya v uzle korotkogo zamikaniya: v i g— etapi preobrazovaniya sxemi. v obshem sluchae, kogda elementi sxemi ris. 2-4,a razlichni, dlya ee uprosheniya mojno odnu iz trexluchevix zvezd s elementami 1, 4, 6 ili 3, 5, 8 zamenit ekvivalentnim treugolnikom (ris. 2-4,b), zatem razrezat ego vershinu, gde prilojena e. d. s., i obrazovavshiesya parallelnie vetvi (2 i 10, 7 i 9) zamenit ekvivalentnimi. eshe odno preobrazovanie ostavshegosya treugolnika s posleduyushim parallelnim i posledovatelnim slojeniem vetvey bistro privodit k tseli. pri jelanii mojno chetirexluchevuyu zvezdu 2, 4, 5, 7 sxemi ris. 2-4,a 48 preobrazovat v chetirexugolnik s diagonalyami (ris. 2-4,g), a zatem razrezat ego vershinu, gde prilojena e. d. s., i proizvesti zamenu parallelnix vetvey. odnako v dannom primere, kak vidno, takoe …

4 / 1

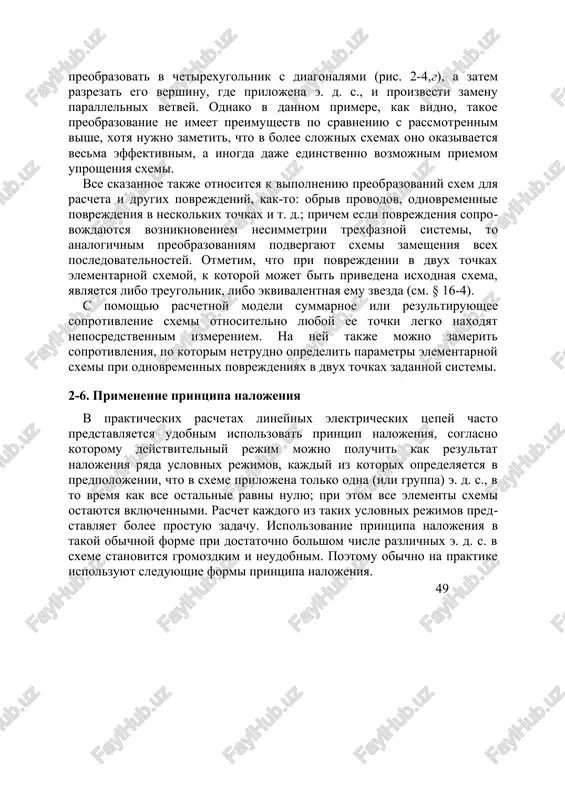

opredelit parametri elementarnoy sxemi pri odnovremennix povrejdeniyax v dvux tochkax zadannoy sistemi. 2-6. primenenie printsipa nalojeniya v prakticheskix raschetax lineynix elektricheskix tsepey chasto predstavlyaetsya udobnim ispolzovat printsip nalojeniya, soglasno kotoromu deystvitelniy rejim mojno poluchit kak rezultat nalojeniya ryada uslovnix rejimov, kajdiy iz kotorix opredelyaetsya v predpolojenii, chto v sxeme prilojena tolko odna (ili gruppa) e. d. s., v to vremya kak vse ostalnie ravni nulyu; pri etom vse elementi sxemi ostayutsya vklyuchennimi. raschet kajdogo iz takix uslovnix rejimov predstavlyaet bolee prostuyu zadachu. ispolzovanie printsipa nalojeniya v takoy obichnoy forme pri dostatochno bolshom chisle razlichnix e. d. s. v sxeme stanovitsya gromozdkim i neudobnim. poetomu obichno na praktike ispolzuyut sleduyushie formi printsipa nalojeniya. 49 a) nalojenie sobstvenno avariynogo rejima na predshestvuyushiy usloviya trexfaznogo korotkogo zamikaniya ne izmenyatsya, esli predstavit, chto v tochke korotkogo zamikaniya prilojeni dve ravnie, no vzaimno protivopolojnie e. d. s. ix velichina, voobshe govorya, mojet bit proizvolnoy; v …

5 / 1

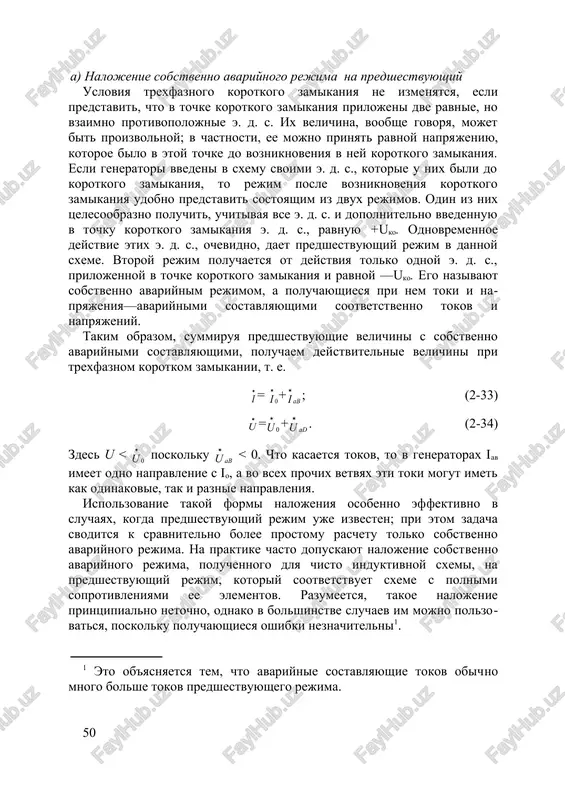

eniy. takim obrazom, summiruya predshestvuyushie velichini s sobstvenno avariynimi sostavlyayushimi, poluchaem deystvitelnie velichini pri trexfaznom korotkom zamikanii, t. e. = + ; (2-33) = + . (2-34) zdes u 4(t10t20, oba kornya yavlyayutsya deystvitelnimi, menshimi nulya. sledovatelno, svobodniy tok kajdogo kontura predstavlyaet soboy summu dvux svobodnix tokov, odin iz kotorix zatuxaet po eksponente s postoyannoy vremeni1 1 indeksatsiya postoyannix vremeni umishlenno prinyata otlichnoy ot oboznacheniya rassmatrivaemix konturov, chtobi isklyuchit oshibochnoe predstavlenie, chto kajdaya iz etix postoyannix vremeni xarakterizuetsya parametrami yakobi tolko odnogo iz dannix konturov. 77 (4-10) a drugoy — s postoyannoy vremeni (4-1 1) otnoshenie mejdu kotorimi t(/t((= (1+q)/(1-q) (4-12) kak vidno, t' vsegda bolshe t", prichem razlichie mejdu nimi vozrastaet s umensheniem rasseyaniya. v predele pri (=0 imeem: t(=t10+ +t20 i t((=0. pri vklyuchenii kontura na postoyannoe napryajenie u=u(p)=u/p dlya izobrajeniya toka pervogo kontura imeem: i1(p) = u/pz1(p) ispolzuya izvestnuyu formulu razlojeniya (ili ee vidoizmenenie, tak nazivaemuyu formulu …
