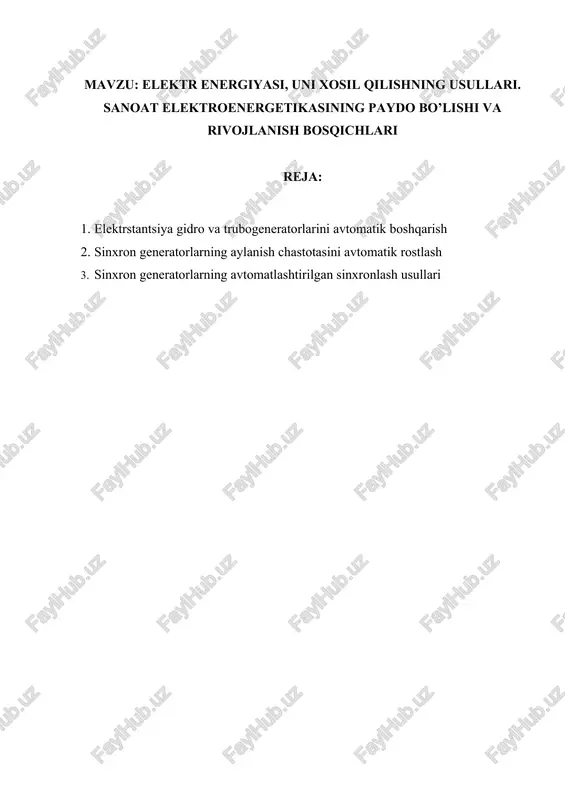

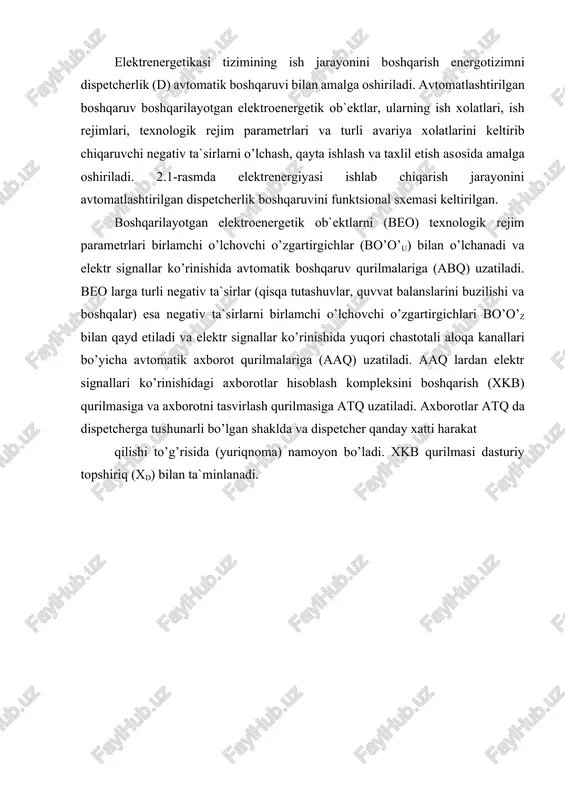

o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi urganch ranch texnologiya universiteti “23/03 – mts” guruh talabasi abayev anvarbekning “elektrotexnika va elektronika asoslari” fanidan mustaqil ishi mavzu: elektr energiyasi, uni xosil qilishning usullari. sanoat elektroenergetikasining paydo bo’lishi va rivojlanish bosqichlari bajardi: abayev a. qabul qildi: __________ urganch – 2025 mavzu: elektr energiyasi, uni xosil qilishning usullari. sanoat elektroenergetikasining paydo bo’lishi va rivojlanish bosqichlari reja: 1. elektrstantsiya gidro va trubogeneratorlarini avtomatik boshqarish 2. sinxron generatorlarning aylanish chastotasini avtomatik rostlash 3. sinxron generatorlarning avtomatlashtirilgan sinxronlash usullari elektrenergetikasi tizimining ish jarayonini boshqarish energotizimni dispetcherlik (d) avtomatik boshqaruvi bilan amalga oshiriladi. avtomatlashtirilgan boshqaruv boshqarilayotgan elektroenergetik ob`ektlar, ularning ish xolatlari, ish rejimlari, texnologik rejim parametrlari va turli avariya xolatlarini keltirib chiqaruvchi negativ ta`sirlarni o’lchash, qayta ishlash va taxlil etish asosida amalga oshiriladi. 2.1-rasmda elektrenergiyasi ishlab chiqarish jarayonini avtomatlashtirilgan dispetcherlik boshqaruvini funktsional sxemasi keltirilgan. boshqarilayotgan elektroenergetik ob`ektlarni (beo) texnologik rejim parametrlari birlamchi o’lchovchi o’zgartirgichlar (bo’o’u) bilan …

2 / 17

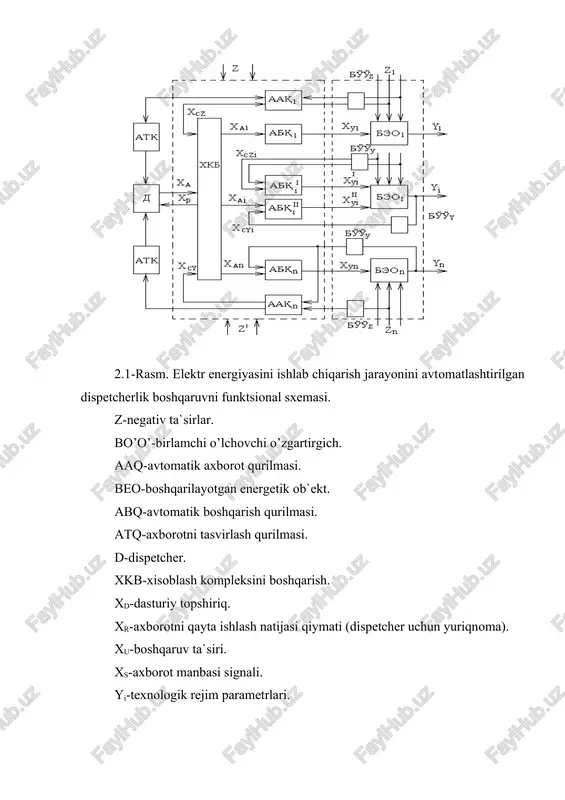

i. axborotlar atq da dispetcherga tushunarli bo’lgan shaklda va dispetcher qanday xatti harakat qilishi to’g’risida (yuriqnoma) namoyon bo’ladi. xkb qurilmasi dasturiy topshiriq (xd) bilan ta`minlanadi. 2.1-rasm. elektr energiyasini ishlab chiqarish jarayonini avtomatlashtirilgan dispetcherlik boshqaruvni funktsional sxemasi. z-negativ ta`sirlar. bo’o’-birlamchi o’lchovchi o’zgartirgich. aaq-avtomatik axborot qurilmasi. beo-boshqarilayotgan energetik ob`ekt. abq-avtomatik boshqarish qurilmasi. atq-axborotni tasvirlash qurilmasi. d-dispetcher. xkb-xisoblash kompleksini boshqarish. xd-dasturiy topshiriq. xr-axborotni qayta ishlash natijasi qiymati (dispetcher uchun yuriqnoma). xu-boshqaruv ta`siri. xs-axborot manbasi signali. yi-texnologik rejim parametrlari. beo lardan uzatilayotgan axborotlar (axborot manbasi signallari xs) abk larida dasturiy topshiriq xdi lar asosida taxlil etilib beo larning ijro mexanizmlarini bajaruvchi organlariga ta`sir signallarini (xu1…xun) ishlab chiqadi va boshqaruv ta`sirini ko’rsatadi. ma`lumki, ko’pincha avtomatlashtirilgan boshqaruv qurilmalarida axborot manbasidan olingan signallardan (xsui, xszi) foydalaniladi. abq da ishlatilayotgan axborot turi bilan beo birgalikda ochiq, yopiq va kombinatsiyalashgan avtomatik boshqarish tizimini vujudga keltiradi. ochiq avtomatik boshqarish sxemasida dasturli avtomatik qurilmalardan foydalaniladi va ular negativ ta`sirlar bo’yicha ishlaydi. …

3 / 17

rish quyidagilarni ta`minlaydi: · trubogeneratorlarni avtomatik ishga tushirish va sinxron generatorni parallel ishlashga ulash, ya`ni sinxronlash; · sinxron generatorlarni reaktiv quvvatini va elektr stantsiya shinalaridagi kuchlanishni nominal qiymati avtomatik ravishda ushlab turish; · sinxron ishlayotgan generatorlarni aylanish chastotasini o’zgarmas qiymatida avtomatik ushlab turish; · elektroenergetik ob`ektlarni tasodifiy o’zgaruvchan elektr yuklamalarini elektr stantsiyalar orasida va elektr stantsiyalarni elektroenergetik bloklari orasida optimal taqsimlash. avariyaga qarshi avtomatika quyidagi texnologik rejim parametrlarini xavfli o’zgarishlarini bartaraf etadi: · kuchlanishni pasayishi va ortishini avtomatik chegaralash; · chastotani pasayishi va ortishini avtomatik chegaralash. uni asosiy vazifasi quvvatlar balansi buzilishlarini pasaytirish, uni to’liq tiklanishiga erishish va texnologik rejim parametrlarini nominal qiymatgacha tiklashdir. keyingi paytlarda avtomatik boshqarish tizimiga mikroprotsessorlarni kiritilishi bilan elektr stantsiyalari umumiy tizimning podstantsiyalar tugunlari va yuqori kuchlanishli elektr uzatish magistrallarni elektroenergetik bloklarini ish rejimlarini kompleks avtomatik boshqarish tizimlari ishlab chiqilmoqda. elektrstantsiya gidro va trubogeneratorlarini avtomatik boshqarish elektr stantsiyalarda aylanuvchi turbinalar bilan harakatga keluvchi sinxron generatorlar (sg) …

4 / 17

m parametrlari tok va kuchlanishning (axborot parametrlarini) o’zgarishi ko’rinishidagi elektr signalga o’zgartirish asosida quriladi. elektr stantsiyaning asosiy elektroenergetik agregatlarini avtomatik boshqarish ularning xolatini boshqarishga va eng qulay ish rejimini ta`minlashga asoslangan. normal ish rejimini boshqarish doimiy uzluksiz ishlovchi avtomatik boshqarish qurilmalari orqali amalga oshiriladi. gidrogeneratorlarni avtomatik boshqarish. xozirgi kunda gidroelektrstantsiya (ges) dagi gidrogeneratorni ishga tushirish, to’xtatish, sinxron kompensator ish rejimiga o’tkazish va generator rejimiga qaytarishni an`anaviy algoritmli avtomatik boshqarish tizimi ishlab chiqilgan. avtomatik qurilma gidrogeneratorning xolatini o’zgarishi bilan bog’liq texnologik jarayonlarni avtomatik boshqarishni to’la ta`minlaydi va quyidagi operatsiyalarni bajaradi: · gidrogeneratorni ishga tushirishga tayyorligini, uning ishga yaroqliligini va sozligini nazorat qilish; · sinxron generatorning stator chulg’amini sovutish; · sg ning podshipniklaridagi moyni sovutish; · moy bilan ta`minlash qurilmasidagi bosimni nazorat qilish; · sg ni aniq avtomatik sinxronlash va o’z-o’zini sinxronlash usullari bilan normal yoki tezkor ishga tushirish va o’chirish; · sg ni sinxron kompensator rejimiga o’tkazish va aksincha sinxron kompensator …

5 / 17

asini avtomatik rostlash sgk-sinxron generatorni qo’zg’atish aas-aniq avtomatik sinxronlash ao’s-avtomatik o’z-o’zini sinxronlash tst-texnik suv bilan ta`minlash qurilmasi. bu relelar avvalo texnik suv ta`minoti qurilmasini (ro1.1 va ro2.1 kontaktlar orqali) ishga tushiradi. tezkor ishga tushirishda gidrogeneratorning o’z-o’zini sinxronlash kaliti (k) yopiladi, hamda avtomatik ishga tushirish relesi ro3 (ro1.2 va ro2.2 relelari orqali) harakatga keladi. gidrotexnik qurilma zatvorini ochish yuritmasi ro3.1 kontakt orqali harakatga keladi. turbinaning to’g’rilash apparatini ochilishini chegaralovchi qurilma yuritmasi ro3.2 kontakt orqali ishga tushadi. kontakt ro3.3 orqali ishga tushirishning boshlang’ich komanda beruvchi rele (ro4) ning qo’zg’atish zanjiri ulanadi. aylanish chastotasi kuchlanish relesi (rn) orqali nazorat qilinadi. aylanish chastotasi nominal chastotaning 95% miqdoriga teng bo’lganda sg ni qo’zg’atish chulg’ami ulanadi, hamda maydonni so’ndirish avtomati (msa) ulanadi. generatorda eyuk paydo bo’lgandan keyin generatorning aniq avtomatik sinxronlash qurilmasi (aas) ulanadi. avtomatik sinxronlash sharoiti yuzaga kelganda kontakt ass orqali rele ro9 ulanadi va sinxron generator (sg) uzgichi (v) ni ulaydi. turbogeneratorni avtomatik boshqarish. …
