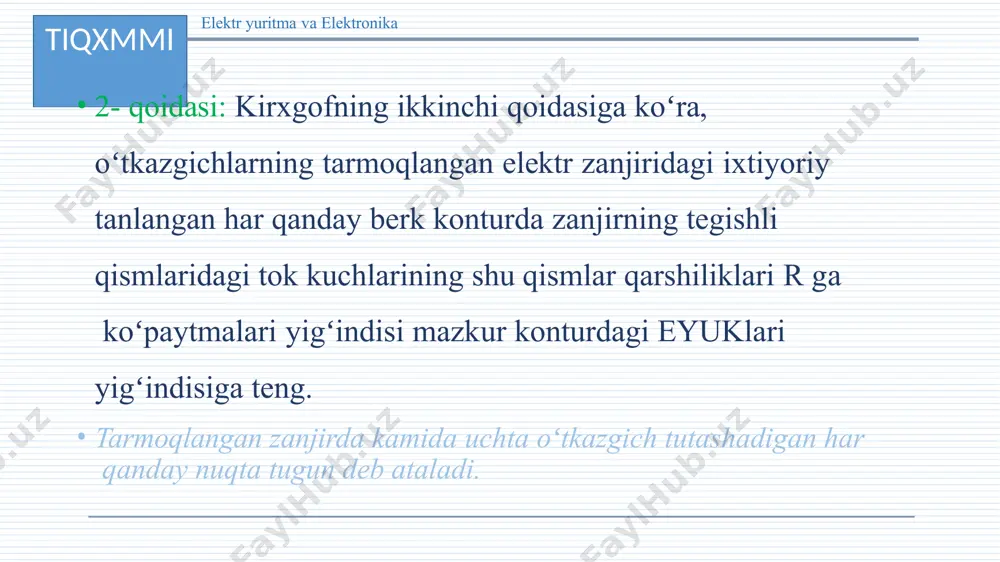

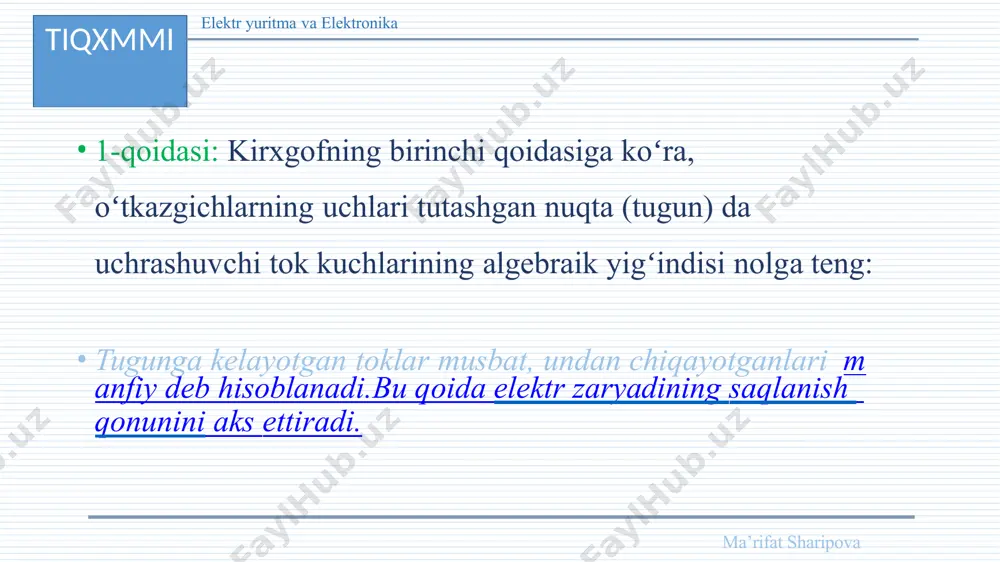

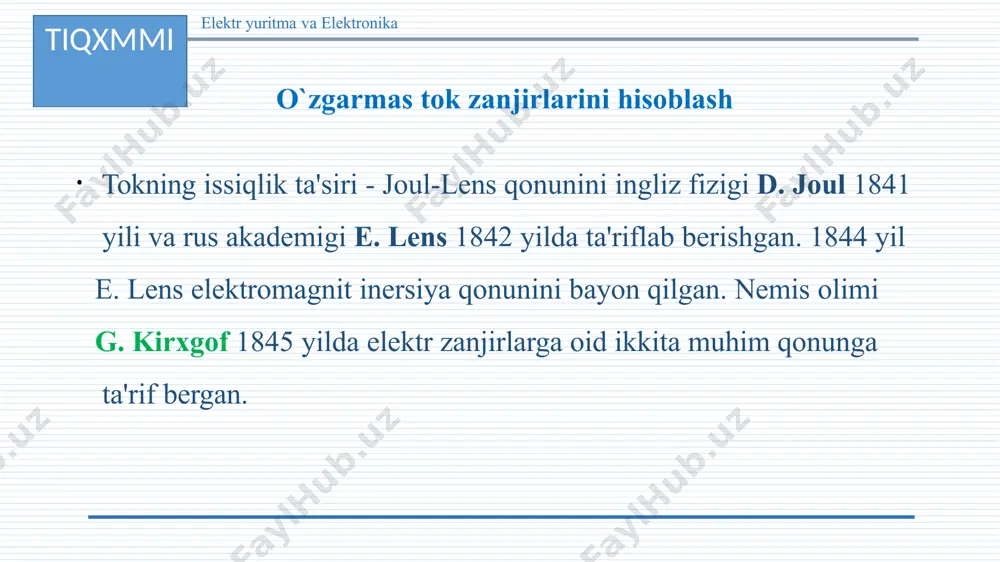

elektrotexnika va elektronika asoslari umumtexnik fa’nlar kafedrasi o’qituvchisi fan mavzu: elektrotexnika va elektronika asoslari chiziqli o`zgarmas tok elektr zanjirlari. tiqxmmi elektr yuritma va elektronika o`zgarmas tok zanjirlarini hisoblash tokning issiqlik ta'siri - joul-lens qonunini ingliz fizigi d. joul 1841 yili va rus akademigi e. lens 1842 yilda ta'riflab berishgan. 1844 yil e. lens elektromagnit inersiya qonunini bayon qilgan. nemis olimi g. kirxgof 1845 yilda elektr zanjirlarga oid ikkita muhim qonunga ta'rif bergan. tiqxmmi elektr yuritma va elektronika ma’rifat sharipova 1-qoidasi: kirxgofning birinchi qoidasiga koʻra, oʻtkazgichlarning uchlari tutashgan nuqta (tugun) da uchrashuvchi tok kuchlarining algebraik yigʻindisi nolga teng: tugunga kelayotgan toklar musbat, undan chiqayotganlari manfiy deb hisoblanadi.bu qoida elektr zaryadining saqlanish qonunini aks ettiradi. tiqxmmi elektr yuritma va elektronika 2- qoidasi: kirxgofning ikkinchi qoidasiga koʻra, oʻtkazgichlarning tarmoqlangan elektr zanjiridagi ixtiyoriy tanlangan har qanday berk konturda zanjirning tegishli qismlaridagi tok kuchlarining shu qismlar qarshiliklari r ga koʻpaytmalari yigʻindisi mazkur konturdagi eyuklari yigʻindisiga …

2 / 16

yoriy tanlanadi rangiga qarab ya’qubjon e. cho`lliyev tiqxmmi elektr yuritma va elektronika masalaning yechilishi: 1. kirxgof tenglamalarini tuzish usuli. a) zanjir tarmoqlaridagi toklarga ixtiyoriy yo‘nalish beriladi. b) berk konturlarda konturni aylanib chiqish yo‘nalishini ixtiyoriy tanlaymiz soat mili harakati yo‘nalishida; v) zanjirdagi tarmoqlar soni m=3, tugunlar soni n=2; 1-qonuni asosida g) zanjirning ixtiyoriy tuguni, masalan a tuguni uchun, kirxgofning n-1=2-1=1 ta tenglama tuzamiz: i1+i3 -i2=0 i2 ya’qubjon e. cho`lliyev tiqxmmi elektr yuritma va elektronika d) zanjirning berk konturlari uchun kirxgofning 2- qonuni asosida m-(n-1)=3-(2-1)=2 ta tenglama tuzamiz: tuzilgan m=3 ta tenglamalarni noma’lum toklarga nisbatan yechamiz. bunda kramer usulidan foydalanish mumkin. r1  i1  r3  i3  e1 r3  i3  r2  i2  e2  2 3 1 1 1 2 2 3  1 0  i  r  i2  r  i3  e2 r  i  e 3 3 1 r …

3 / 16

(1*2*3+ 1*2*3+1*2*3) - (1*2*3+1*2*3+1*2*3) yig`indisini yig`indisini natijani yozish kerak rangiga qarab ustma-ustlash usuli 1) faqat e1 eyuk manbaidan tarmoqlarda hosil bo‘ladigan qismiy toklarni aniqlaymiz 1 23 i ' 1 0,2  0,193 0,398    30,15a e1 12 12 r  r  23  0,2  20  4  0.198 ом 0,2  20 20,2 r2  r3 r2 .r3 r  bunda: r r r 0,198 0,2 1 2 2 u ' i ' 2  30,15  29,85a  i '  i '  r r  ab  1 23  23 r r r r u 0,198 20 1 3 3 23 ' 1 3 ' ab 3 '  30,15  0,290a  23  i '  i  r  i  e2=0 ga teng bo`lganda ya’qubjon e. cho`lliyev tiqxmmi elektr yuritma va elektronika rangiga qarab eyuk manbaidan ta’minlanayotgan …

4 / 16

`lliyev takrorlash savollar image1.png image2.png image3.png image4.jpg image5.png image6.png image7.png image8.png image17.png image18.png image19.png image20.png image21.png image22.png image23.png image24.png image25.png image26.png image9.png image27.png image28.png image29.png image30.png image31.png image32.png image33.png image10.png image11.png image12.png image13.png image14.png image15.png image16.png image34.png image35.png image36.png image37.png image38.png image39.png image40.png image41.png image42.png image43.png image44.png image45.png image46.png image47.png image48.png image49.png image50.png image51.png image59.png image60.png image61.png image62.png image63.png image52.png image53.png image54.png image55.png image56.png image57.png image58.png image64.png image65.png image66.png image67.png image68.png
