1 / 20

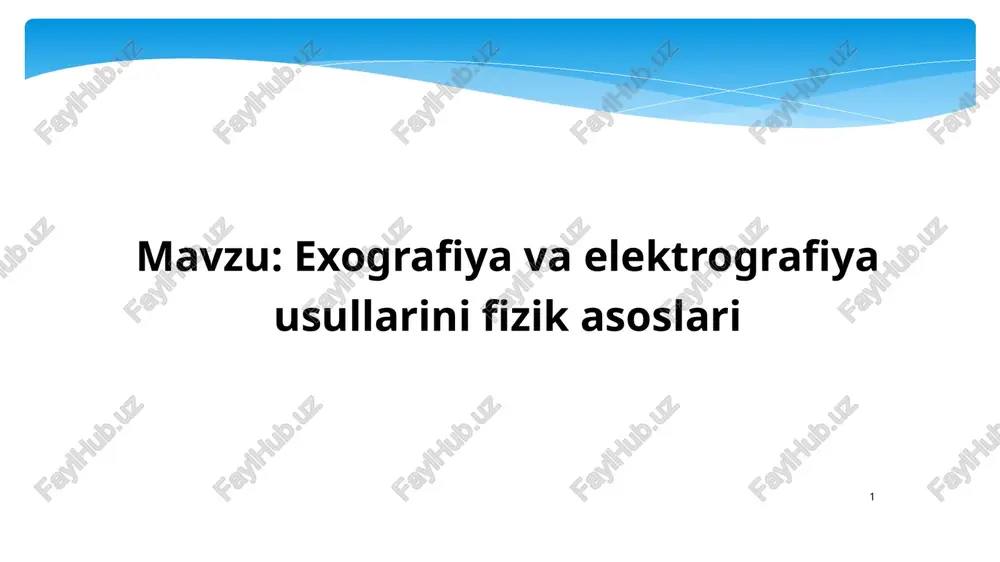

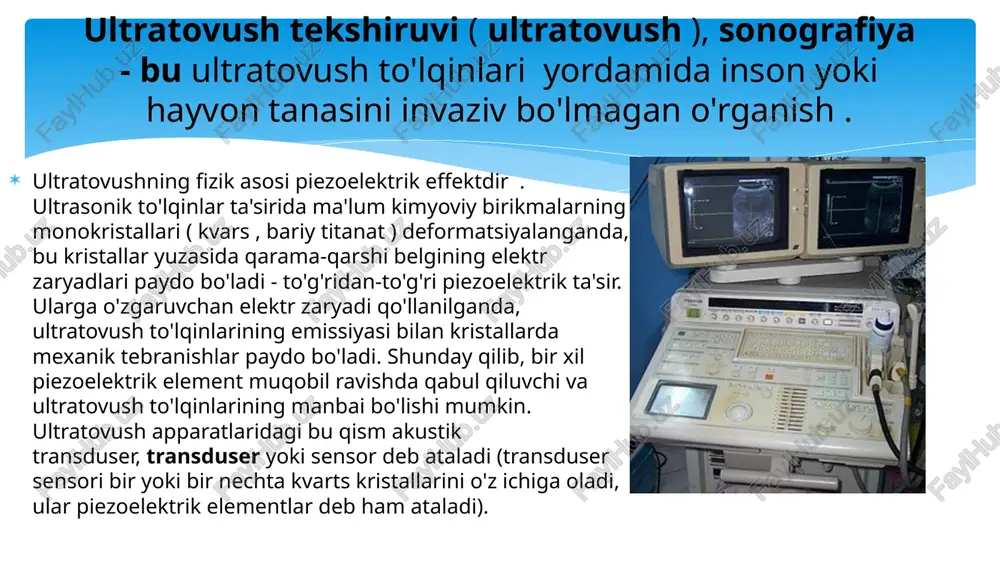

severo-zapadniy gosudarstvenniy meditsinskiy universitet im. i.i. mechnikova minzdrava rossii kafedra meditsinskoy informatiki i fiziki mavzu: exografiya va elektrografiya usullarini fizik asoslari 1 1 ultratovushning fizik asosi piezoelektrik effektdir . ultrasonik to'lqinlar ta'sirida ma'lum kimyoviy birikmalarning monokristallari ( kvars , bariy titanat ) deformatsiyalanganda, bu kristallar yuzasida qarama-qarshi belgining elektr zaryadlari paydo bo'ladi - to'g'ridan-to'g'ri piezoelektrik ta'sir. ularga o'zgaruvchan elektr zaryadi qo'llanilganda, ultratovush to'lqinlarining emissiyasi bilan kristallarda mexanik tebranishlar paydo bo'ladi. shunday qilib, bir xil piezoelektrik element muqobil ravishda qabul qiluvchi va ultratovush to'lqinlarining manbai bo'lishi mumkin. ultratovush apparatlaridagi bu qism akustik transduser, transduser yoki sensor deb ataladi (transduser sensori bir yoki bir nechta kvarts kristallarini o'z ichiga oladi, ular piezoelektrik elementlar deb ham ataladi). ultratovush tekshiruvi ( ultratovush ), sonografiya - bu ultratovush to'lqinlari yordamida inson yoki hayvon tanasini invaziv bo'lmagan o'rganish . ultrasonik to'lqin generatoriultrasonik to'lqinlar generatori bir vaqtning o'zida aks ettirilgan aks-sado signallarini qabul qiluvchi rolini o'ynaydigan sensordir. …

2 / 20

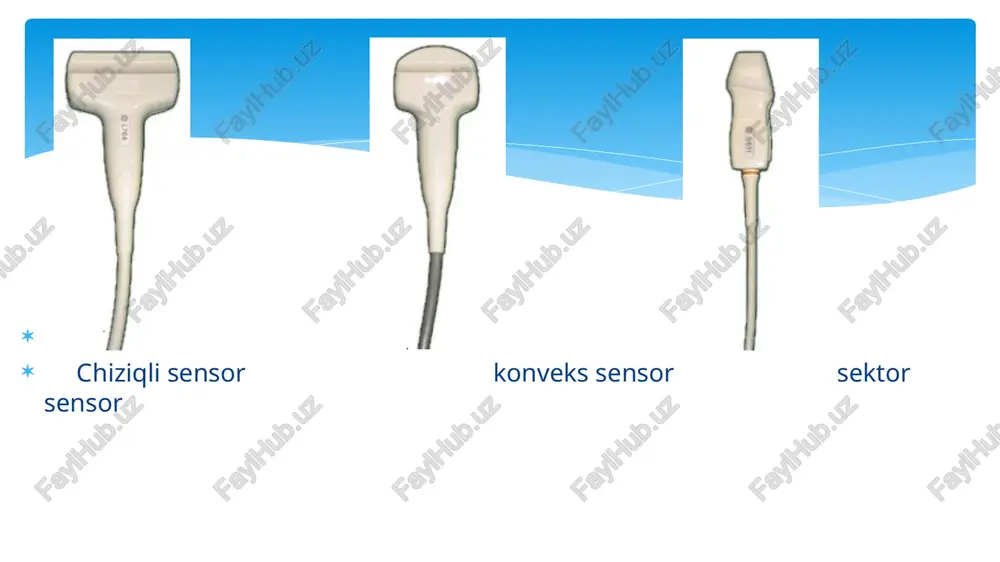

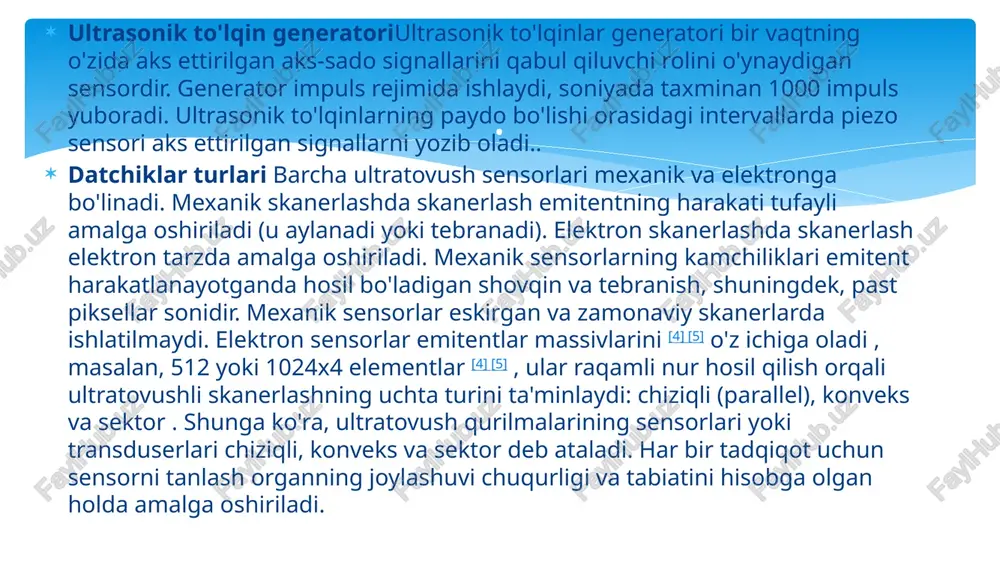

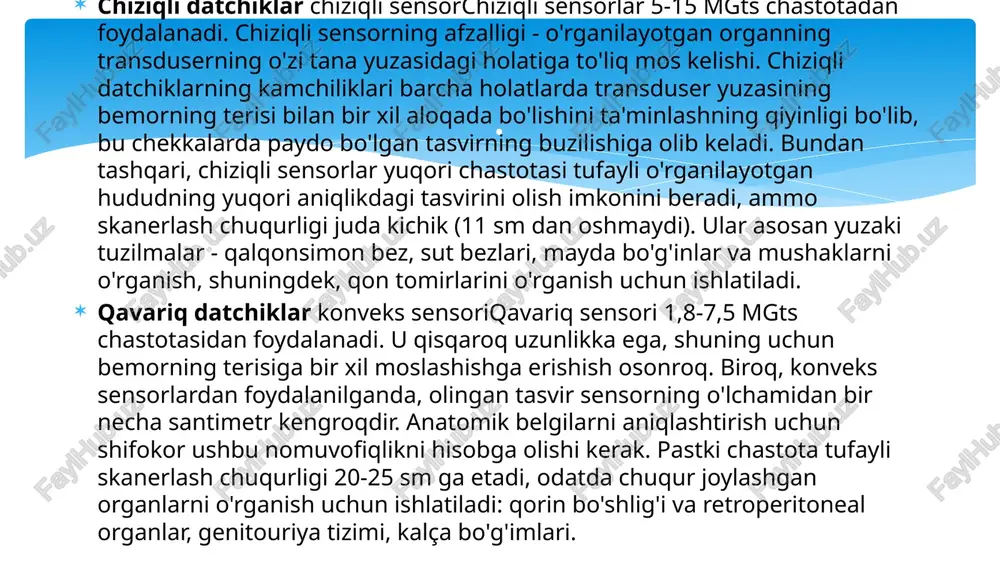

r massivlarini [4] [5] o'z ichiga oladi , masalan, 512 yoki 1024x4 elementlar [4] [5] , ular raqamli nur hosil qilish orqali ultratovushli skanerlashning uchta turini ta'minlaydi: chiziqli (parallel), konveks va sektor . shunga ko'ra, ultratovush qurilmalarining sensorlari yoki transduserlari chiziqli, konveks va sektor deb ataladi. har bir tadqiqot uchun sensorni tanlash organning joylashuvi chuqurligi va tabiatini hisobga olgan holda amalga oshiriladi. . chiziqli datchiklar chiziqli sensorchiziqli sensorlar 5-15 mgts chastotadan foydalanadi. chiziqli sensorning afzalligi - o'rganilayotgan organning transduserning o'zi tana yuzasidagi holatiga to'liq mos kelishi. chiziqli datchiklarning kamchiliklari barcha holatlarda transduser yuzasining bemorning terisi bilan bir xil aloqada bo'lishini ta'minlashning qiyinligi bo'lib, bu chekkalarda paydo bo'lgan tasvirning buzilishiga olib keladi. bundan tashqari, chiziqli sensorlar yuqori chastotasi tufayli o'rganilayotgan hududning yuqori aniqlikdagi tasvirini olish imkonini beradi, ammo skanerlash chuqurligi juda kichik (11 sm dan oshmaydi). ular asosan yuzaki tuzilmalar - qalqonsimon bez, sut bezlari, mayda bo'g'inlar va mushaklarni o'rganish, shuningdek, …

3 / 20

. u transduserning o'lchami va natijada olingan tasvir o'rtasida yanada katta tafovutga ega, shuning uchun u birinchi navbatda tananing kichik maydonidan chuqurlikda katta ko'rinish olish kerak bo'lgan hollarda qo'llaniladi. masalan, interkostal bo'shliqlar orqali tekshirishda sektorni skanerlashdan foydalanish tavsiya etiladi. sektor sensori uchun odatiy dastur ekokardiyografiya, yurakni o'rganishdir. ultrasonik emissiya geli eshitiladigan diapazondan farqli o'laroq, ultratovush nozik (mm fraktsiyalari) to'siqlar bilan sezilarli darajada zaiflashadi va buziladi va yuqori skanerlash aniqligi faqat tovushning amplitudasi va harakat vaqtidagi minimal buzilish bilan mumkin. sensorni oddiygina qo'llash orqali doimo o'zgaruvchan qalinlik va geometriyadagi havo qatlami hosil bo'ladi. ultratovush interlayerning ikkala chegarasidan ham aks etadi, zaiflashadi va foydali aks ettirishga aralashadi. aloqa nuqtasida aks ettiruvchi chegaralarni yo'q qilish uchun sensor va teri o'rtasidagi joyni to'ldirish uchun maxsus jellar qo'llaniladi. jelning odatiy tarkibi: glitserin, natriy tetraborat, malein angidridli stirol kopolimeri, tozalangan suv . ko'rsatilgan aks-sado signallari kuchaytirgichga va maxsus rekonstruksiya tizimlariga kiradi, shundan so'ng ular monitor ekranida …

4 / 20

muhit chegarasidan aks ettirilgan signalning amplitudasi, ikkinchisi esa bu chegaragacha bo'lgan masofadir. inson tanasi to'qimalarida ultratovush to'lqinining tarqalish tezligini bilgan holda, bu zonagacha bo'lgan masofani ikkiga bo'lish orqali aniqlash mumkin (chunki ultratovush nuri bu yo'lni ikki marta bosib o'tadi) pulsning qaytish vaqti va pulsning ko'paytmasi. ultratovush tezligi. b-rejimi ( inglizcha b to'g'rilik ). texnika real vaqtda anatomik tuzilmalarning ikki o'lchovli kulrang tomografik tasvirlari ko'rinishida ma'lumot beradi, bu ularning morfologik holatini baholash imkonini beradi. . texnika doppler effektidan foydalanishga asoslangan . effektning mohiyati shundaki, ultratovush to'lqinlari o'zgargan chastotali harakatlanuvchi ob'ektlardan aks etadi. ushbu chastota o'zgarishi joylashgan tuzilmalarning harakat tezligiga mutanosibdir - agar harakat sensorga yo'naltirilgan bo'lsa, u holda chastota ortadi, agar sensordan uzoqda bo'lsa, u kamayadi. ko'r-ko'rona dopplerografiya (funktsional diagnostikaning bir qismi sifatida amalga oshiriladigan ultratovush tekshiruvi hisoblanmaydi) va b-rejimi (zamonaviy) mavjud. birinchi eskirgan variant o'z nomini oldi, chunki joylashishi kerak bo'lgan oqim (idish) skanerlash chuqurligini qurilmada ko'r-ko'rona o'rnatishga asoslangan, ya'ni …

5 / 20

tromyografiya — mushaklarning bioelektrik faoliligini ro‘yxat qilish. to'qimalar va organlarning biopotentsiallarini ro'yxatga olish elektrografiya deb ataladi. biopotentiallarning xususiyatlari biopotensiallar amplituda, mkv maksimal eng kam ekg 1500-2000 100-300 emg 1000-1500 30-40 eeg 200-300 5-10 biopotentsialning vaqtga bog'liqligi elektrogramma deyiladi elektrogramlarni o'rganishda qiyinchiliklar keladi to'g'ridan-to'g'ri - organ elektr modelining belgilangan xususiyatlari bo'yicha o'lchov maydonida potentsialni hisoblash; teskari (diagnostik) - organ holatini uning elektrogrami harakati bo'yicha aniqlash reografiya— organlarning qon ta’minlanishini o‘rganishning invaziv bo‘lmayotgan usul, u qon ta’minlanishni o‘zgarish tartibida to‘qimalarning elektrtarqoqligidagi o‘zgarishlarni ro‘yxat qilish prinsibiga asoslangan. qanaqasigako'proqqonning to'qimlarga oqimiozroqularning qarshilishi. reograma olish uchun 50-100 khz chastotali, kam kuchli (10 ma dan ko'p bo'lmagan) maxsus generatör tarafidan yaratilgan o'zg'archi oqim b orqali o'tkaziladi. elektr maydonning xususiyatlari elektr maydon kuchligi - kuch maydon xususiyati elektr maydon potentsiali - maydonning energiya xususiyatlari mutlak o'lchami bo'yicha teng, belgi bo'yicha qarshi bo'lgan ikki noktali elektr zarjlar tizimi bazar uzoqda joylaydi.lbir biridan. . dipole xususiyatlari elektr deb atilgan …
