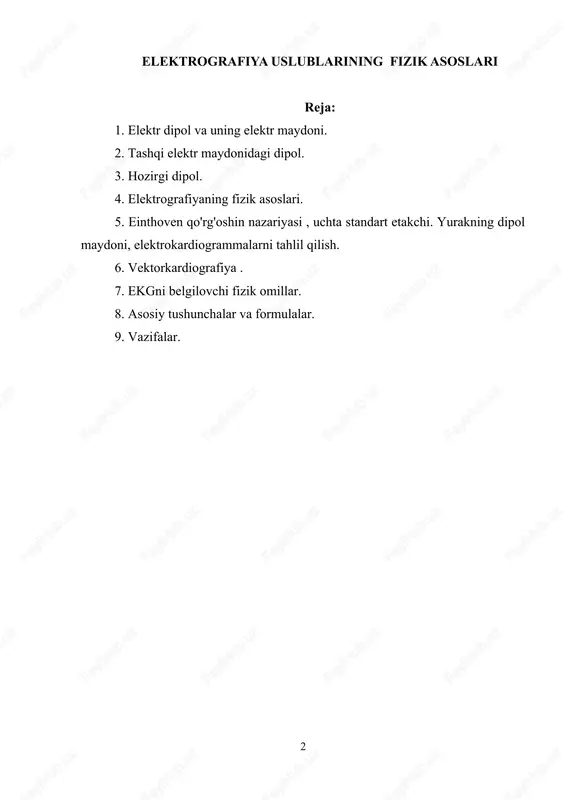

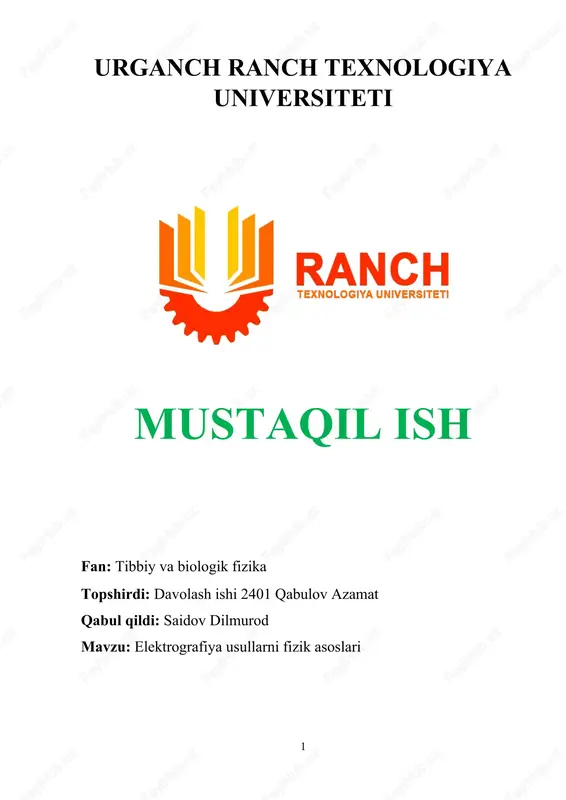

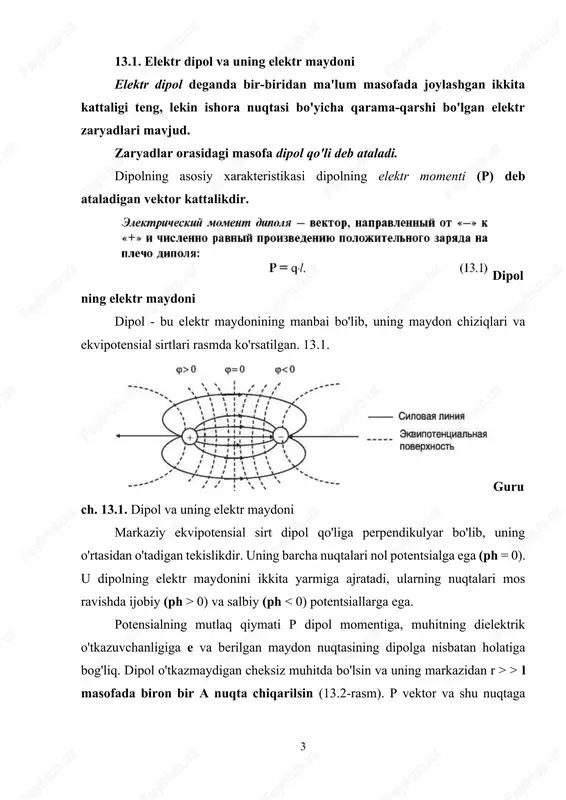

urganch ranch texnologiya universiteti mustaqil ish fan: tibbiy va biologik fizika topshirdi: davolash ishi 2401 qabulov azamat qabul qildi: saidov dilmurod mavzu: elektrografiya usullarni fizik asoslari elektrografiya uslublarining fizik asoslari reja: 1. elektr dipol va uning elektr maydoni. 2. tashqi elektr maydonidagi dipol. 3. hozirgi dipol. 4. elektrografiyaning fizik asoslari. 5. einthoven qo'rg'oshin nazariyasi , uchta standart etakchi. yurakning dipol maydoni, elektrokardiogrammalarni tahlil qilish. 6. vektorkardiografiya . 7. ekgni belgilovchi fizik omillar. 8. asosiy tushunchalar va formulalar. 9. vazifalar. 13.1. elektr dipol va uning elektr maydoni elektr dipol deganda bir-biridan ma'lum masofada joylashgan ikkita kattaligi teng, lekin ishora nuqtasi bo'yicha qarama-qarshi bo'lgan elektr zaryadlari mavjud. zaryadlar orasidagi masofa dipol qo'li deb ataladi. dipolning asosiy xarakteristikasi dipolning elektr momenti (p) deb ataladigan vektor kattalikdir. dipolning elektr maydoni dipol - bu elektr maydonining manbai bo'lib, uning maydon chiziqlari va ekvipotensial sirtlari rasmda ko'rsatilgan. 13.1. guruch. 13.1. dipol va uning elektr maydoni markaziy …

2 / 16

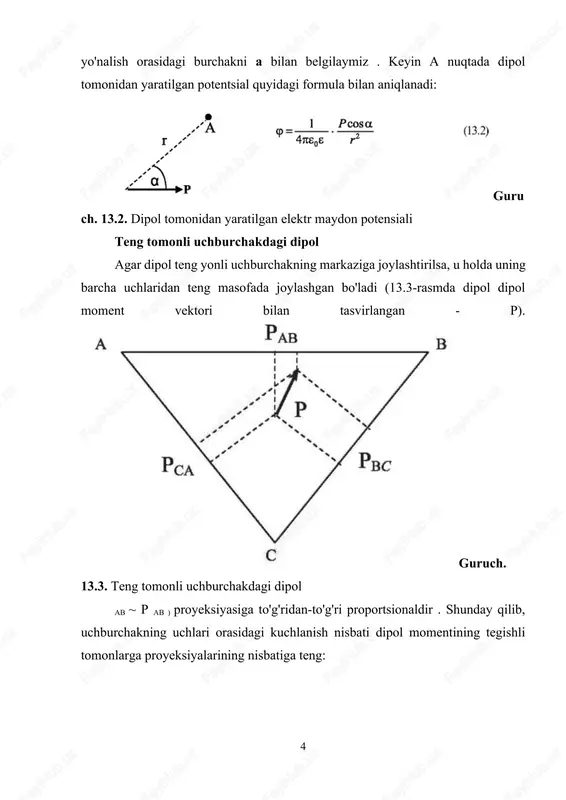

gi dipol ab ~ p ab ) proyeksiyasiga to'g'ridan-to'g'ri proportsionaldir . shunday qilib, uchburchakning uchlari orasidagi kuchlanish nisbati dipol momentining tegishli tomonlarga proyeksiyalarining nisbatiga teng: proyeksiyalarning kattaliklarini taqqoslab, vektorning o'zi va uning uchburchak ichidagi joylashuvi haqida xulosa chiqarish mumkin. 13.2. tashqi elektr maydonidagi dipol o'zi nafaqat elektr maydonining manbai, balki boshqa manbalar tomonidan yaratilgan tashqi elektr maydoni bilan ham o'zaro ta'sir qiladi. yagona elektr maydonidagi dipol intensivligi e bo'lgan bir xil elektr maydonida dipolning qutblariga teng kattalikdagi va qarama-qarshi yo'nalishdagi kuchlar ta'sir qiladi (13.4-rasm). bunday kuchlarning yig'indisi nolga teng bo'lgani uchun ular translatsiya harakatini keltirib chiqarmaydi. biroq ular guruch. 13.4. yagona elektr maydonidagi dipol momentni yarating, uning kattaligi quyidagi formula bilan aniqlanadi: bu moment dipolni maydon chiziqlariga parallel joylashtirishga "intiladi", ya'ni. uni qandaydir pozitsiyadan (a) holatiga (b) o'tkazing. bir xil bo'lmagan elektr maydonidagi dipol bir xil bo'lmagan elektr maydonida dipolning qutblariga ta'sir qiluvchi kuchlarning kattaliklari ( 13.5-rasmda f + va …

3 / 16

.6-rasm). o'tkazuvchi muhitda dipolni ushlab turish uchun elektromotor kuch kerak. doimiy kuchlanish manbaiga ulangan ikkita elektrod o'tkazuvchi muhitga kiritilsin (masalan, elektrolit eritmasi bo'lgan idishga). keyin elektrodlarda qarama-qarshi belgilarning doimiy zaryadlari saqlanib qoladi va elektrodlar orasidagi muhitda elektr toki paydo bo'ladi. ijobiy elektrod oqim manbai, salbiy elektrod esa oqim oqimi deb ataladi. o'tkazuvchi muhitdagi oqim manbai va drenajdan iborat ikki qutbli tizim dipolli elektr generatori yoki oqim dipoli deb ataladi. oqim manbai va oqim o'rtasidagi masofa (l) joriy dipolning qo'li deb ataladi. shaklda. 13.7 va strelkali qattiq chiziqlar dipol elektr generatori tomonidan yaratilgan oqim chiziqlarini tasvirlaydi - guruch. 13.7. oqim dipol va uning ekvivalent elektr davri rom, nuqtali chiziqlar esa ekvipotensial yuzalardir. yaqin atrofda (13.7-rasm, b) ekvivalent elektr davri ko'rsatilgan: r - elektrodlar joylashgan o'tkazuvchi muhitning qarshiligi; r - manbaning ichki qarshiligi, e - uning emf ; musbat elektrod (1) - oqim manbai; salbiy elektrod (2) - oqim oqimi. elektrodlar orasidagi …

4 / 16

'rtasida to'liq o'xshashlik mavjud. hozirgi dipol nazariyasi elektrokardiogrammalarni olishda qayd etilgan potentsiallarning paydo bo'lishi uchun namunaviy tushuntirish berish uchun ishlatiladi. 13.4. elektrografiyaning jismoniy asoslari tirik to'qimalar elektr potentsiallarining manbai hisoblanadi. to'qimalar va organlarning biopotentsiallarini ro'yxatga olish elektrografiya deb ataladi. tibbiy amaliyotda quyidagi diagnostika usullari qo'llaniladi: • ekg - elektrokardiografiya - yurak mushaklari qo'zg'alganda paydo bo'ladigan biopotentsiallarni ro'yxatga olish; • erg - elektroretinografiya - ko'zning ta'siridan kelib chiqadigan to'r pardaning biopotentsiallarini ro'yxatga olish; • eeg - elektroensefalografiya - miyaning bioelektrik faolligini ro'yxatga olish; • emg - elektromiografiya - mushaklarning bioelektrik faolligini ro'yxatga olish. bu holatda qayd etilgan biopotensiallarning taxminiy tavsifi jadvalda keltirilgan. 13.1. 13.1-jadval biopotentsiallarning xarakteristikalari elektrogrammalarni o'rganishda ikkita masala hal qilinadi: 1) to'g'ridan-to'g'ri - elektrogrammaning paydo bo'lish mexanizmini yoritish yoki organning elektr modelining berilgan xususiyatlaridan kelib chiqqan holda o'lchov sohasidagi potentsialni hisoblash; 2) teskari (diagnostik) - organning holatini uning elektrogrammasining tabiati bilan aniqlash . hajmli elektr o'tkazuvchan muhitda joylashgan ma'lum …
