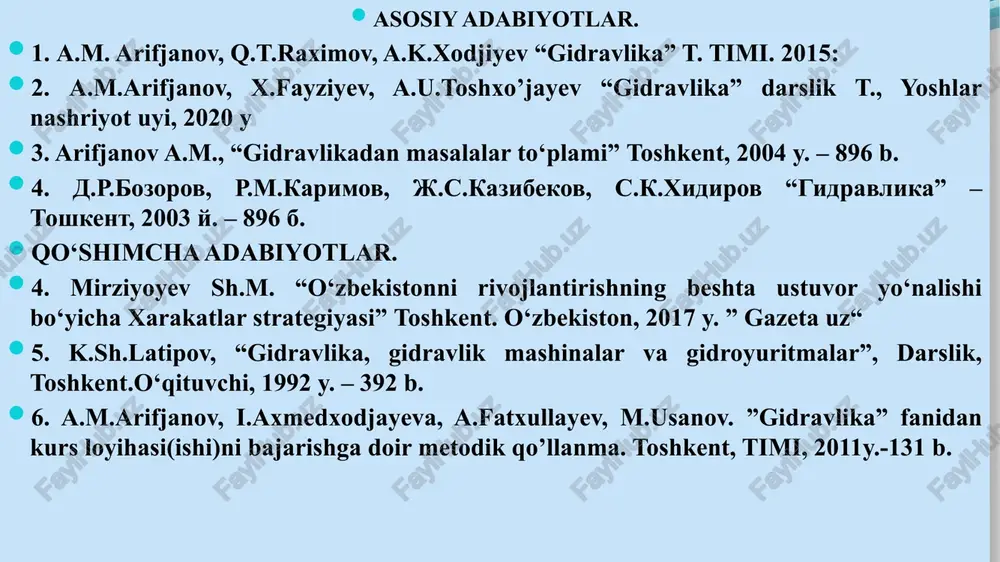

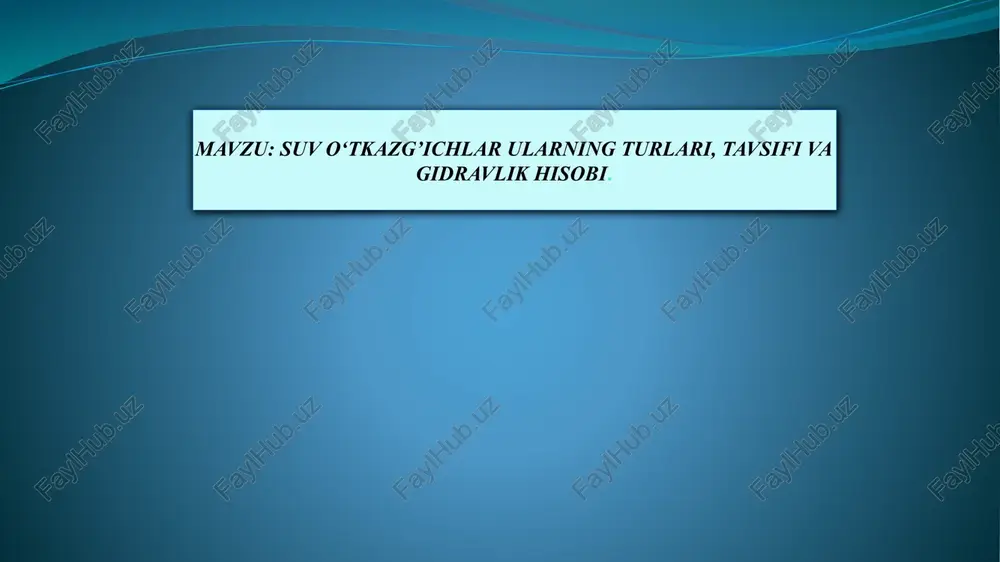

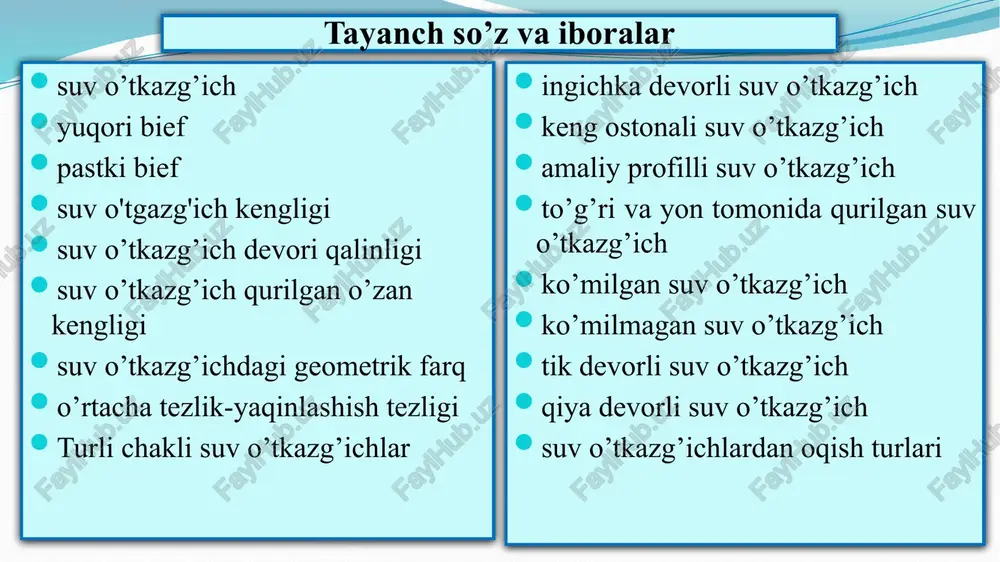

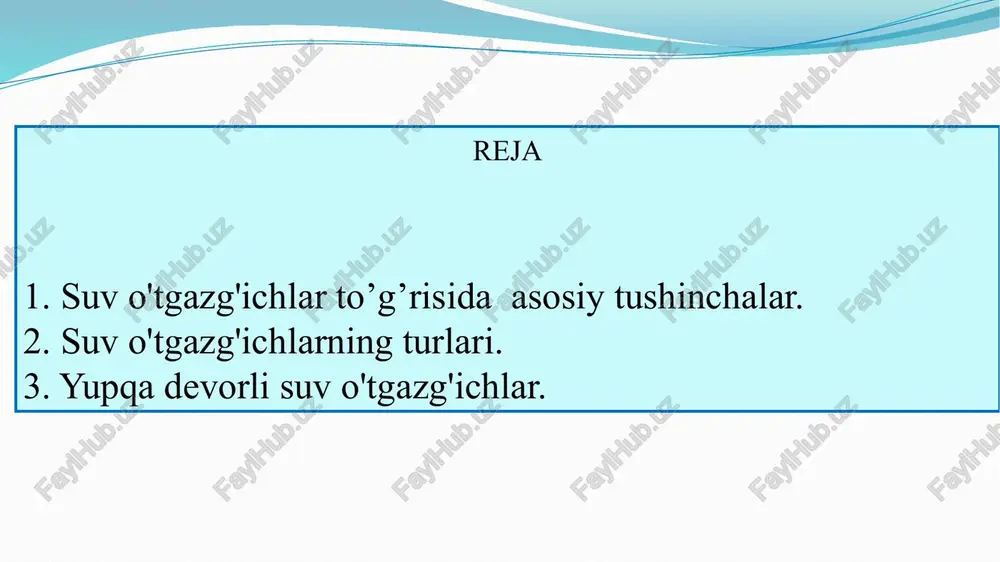

prezentatsiya powerpoint mavzu: suv o‘tkazg’ichlar ularning turlari, tavsifi va gidravlik hisobi. reja 1. suv o'tgazg'ichlar to’g’risida asosiy tushinchalar. 2. suv o'tgazg'ichlarning turlari. 3. yupqa devorli suv o'tgazg'ichlar. asosiy adabiyotlar. 1. a.m. arifjanov, q.t.raximov, a.k.xodjiyev “gidravlika” t. timi. 2015: 2. a.m.arifjanov, x.fayziyev, a.u.toshxo’jayev “gidravlika” darslik t., yoshlar nashriyot uyi, 2020 y 3. arifjanov a.m., “gidravlikadan masalalar to‘plami” toshkent, 2004 y. – 896 b. 4. d.r.bozorov, r.m.karimov, j.s.kazibekov, s.k.xidirov “gidravlika” – toshkent, 2003 y. – 896 b. qo‘shimcha adabiyotlar. 4. mirziyoyev sh.m. “o‘zbekistonni rivojlantirishning beshta ustuvor yo‘nalishi bo‘yicha xarakatlar strategiyasi” toshkent. o‘zbekiston, 2017 y. ” gazeta uz“ 5. k.sh.latipov, “gidravlika, gidravlik mashinalar va gidroyuritmalar”, darslik, toshkent.o‘qituvchi, 1992 y. – 392 b. 6. a.m.arifjanov, i.axmedxodjayeva, a.fatxullayev, m.usanov. ”gidravlika” fanidan kurs loyihasi(ishi)ni bajarishga doir metodik qo’llanma. toshkent, timi, 2011y.-131 b. tayanch so’z va iboralar suv o’tkazg’ich yuqori bief pastki bief suv o'tgazg'ich kengligi suv o’tkazg’ich devori qalinligi suv o’tkazg’ich qurilgan o’zan kengligi suv o’tkazg’ichdagi …

2 / 23

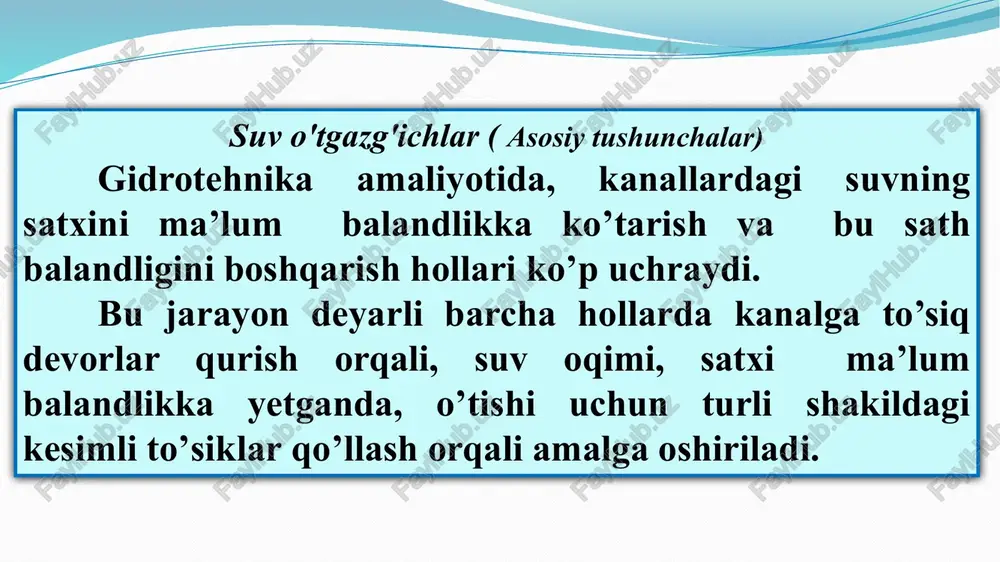

amalga oshiriladi. suv o’tkazg’ichning tasnifi suv o’tkazg’ich deb oqim harakatiga ko’ndalang qurilgan devorga aytiladi. yani devorning yuqori qismidan pastki qismiga oqib o’tishi uchun devorning ko’ndalang qirqimga aytiladi. devorning suv oshib o’tayotgan kismiga suv otkazg’ich devori deb ataladi. suv otkazg’ich devorigacha bo’lgan soha yuqori bef (yub); suv otkazgich devoridan keyingi soha pastki bef (pb) deb ataladi. suv oqimining sathi egrilanib tushishi boshlanadigon b-b kesimgacha bo’lgan masofa l deb belgilanadi va tajriba natijasiga asosan quidagicha aniqlanadi. l= (3-5) h (1) - yuqori b’ef suv satxi belgisi; - pastki b’ef suv satxi belgisi; b - suv o’tkazg’ich devorining kengligi; - suv o’tkazg’ich devorining qalinligi; - suv o’tkazg’ich devorining yuqori va pastki b’eflar tomonidan balandliklari; -suv o’tkazg’ich qurilgan o’zanning kengligi; suv o’tkazg’ich ustidagi farq, ya’ni yuqori va pastki b’eflar suv satxilarning farqi; suv o’tkazg’ichlar uchun qabul qilingan belgilar suv o’tkazg’ichdagi to’liq farq, quydagi formula orqali aniqlanadi: yuqori kesimdagi oqimning o’rtacha tezligi, yani suvning yaqinlashish …

3 / 23

oning erkin almashish darajasiga bog’liq. suv o'tgazg'ich qirqimining shakli bo’icha tasniflasnishi uchburchaksimon. tug’ri to’rtburchaksimon. trapetsiyasimon. doira-aylana shaklli. porabolasimon. tubi o’zgaruvchan trapetsiyasimon shaklli. qiya ostonali turlariga bo’linadi. suv o’tkazg’ichning rejada joylanishi bo’yicha tasniflasnishi . to’g’ri suv o’tkazg’ich-oqimga perpendikulyar qurilgan suv o’tkazg’ich. qiya suv o’tkazg’ich- oqimga burchak ostida qurilgan suv o’tkazg’ich. egri suv o’tkazg’ich- oqimga egri sirt bo’yicha qurilgan suv o’tkazg’ich. poligonal suv o’tkazg’ich - siniq chiziq bo’yicha qurilgan suv o’tkazg’ich. yon bag’irli suv o’tkazg’ich-oqim bo’ylab qurilgan suv o’tkag’ich yopiq-suv o’tkazg’ich. suv o'tgazg'ich qirqimining shakillari planda - regada suv o’tkazg’ich devorining joylashishiga qarab suv o'tgazg'ich devorining ko’ndalang kesim shakli va kengligi bo’icha tasniflasnishi . ingichka devorli suv o'tgazg'ich. amaliy profilli suv o'tgazg'ichlar. keng ostonali suv o'tgazg'ichlar. turlari mavjud oqim harakatining pastki bef ta’siriga qarab tasniflasnishi . 1. ko’milgan suv o’tkazg’ichlar-yuqori befdagi suv sarfi (q) hamda napor (h) quyi befdagi suv chuqurligiga bog’liq bo’lmagan suv o’tkazg’ichlar 2. ko’milmagan suv shtkazg’ichlar-yuqori befdagi suv sarfi …

4 / 23

rasini qiyaligi pastki bef tomoniga; qirrasi vertikal. suv oqimining ingichka devorli suv o’tkazg’ichdan o’tishi 1-rasm suv o’tkazgichlarning asosiy hisoblash formulalari suv oqimining yaqinlashish tezligini hisobga olgan napor: yon siqilishini hisobga olish: -pastki bef tomonidan ko’milishini hisobga olish, bazen formulasi orqali aniqlanadi suv o’tkazgichlarning asosiy hisoblash formulasi: normal suv o'tgazg'ichlar uchun sarf koeffitsientini aniqlach. suv o’tkazg’ich devori tik holatda bo’lib, qirqimi to’g’ri to’rtburchak shaklda bo’lgan va oqimning yon tomonidan siqiq bo’lmagan suv o’tkazg’ich - normal suv o’tkazg’ich deb ataladi va sarf koeffitsienti deb atalmish koeffitsient bazen formulasi asosida aniqlanadi. ushbu formulani qo’llash sohasi quyidagiga teng va h >0,1m. oqimning yon tomonidan siqiq bo’lmagandagi sarf koeffitsientini aniqlash bazen formulasi . suv o'tgazg'ich oqimi yon tomonidan siqilishga uchraganda sarf koefficienti quidagicha aniqlanadi. kirish tezligi e’tiborga olinganda, bazen formulasi quyidagicha yoziladi: yon tomondan siqilish inobatga olinganda, nazorat savollari suv o’tkazg’ichlar deb nimaga aytiladi? yuqori bief - bu nima? pastki bief- bu nima? suv o'tgazg'ich …

5 / 23

image35.wmf image36.wmf image37.wmf oleobject9.bin oleobject10.bin oleobject5.bin oleobject6.bin oleobject7.bin oleobject8.bin image38.wmf image39.wmf oleobject11.bin oleobject12.bin image40.wmf image41.wmf oleobject13.bin oleobject14.bin 0 ) 67 , 0 1 , 0 ( n ¸ £ d 0 0 2 67 , 0 h × > d h m 0027 , 0 405 , 0 + = ú û ù ê ë é + + × + = 2 1 ) ( 55 , 0 1 ) 0027 , 0 405 , 0 ( p h h h m ú û ù ê ë é + × + × ú û ù ê ë é - - + = 2 2 ) ( ) ( 55 , 0 1 ) 1 ( 03 , 0 0027 , 0 405 , 0 p h h b b b b h m
