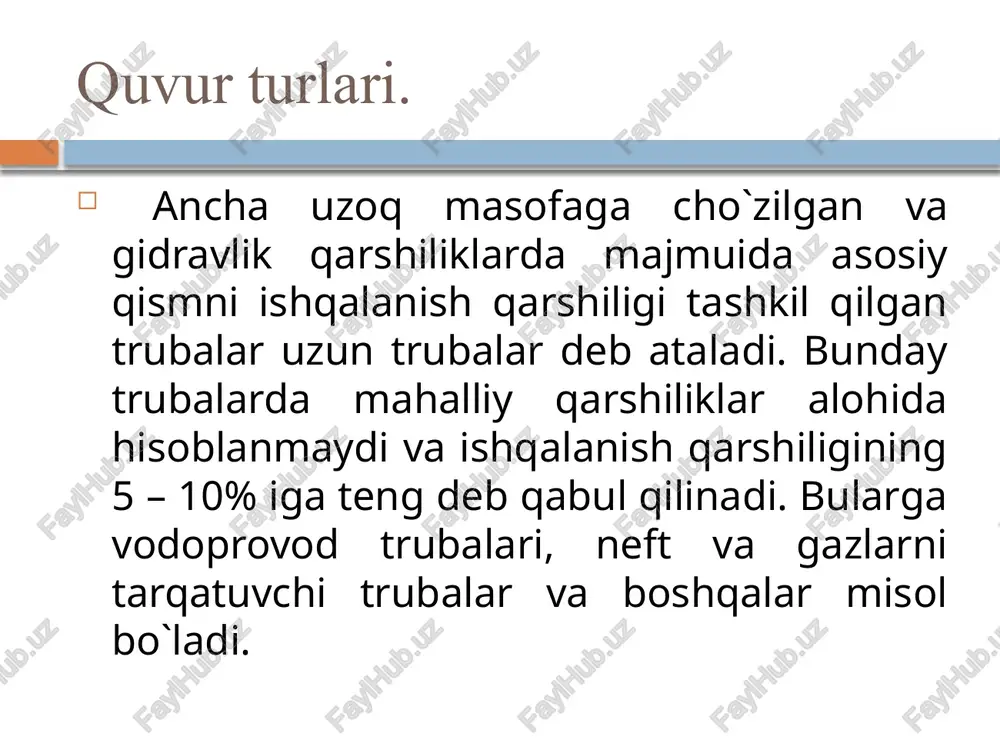

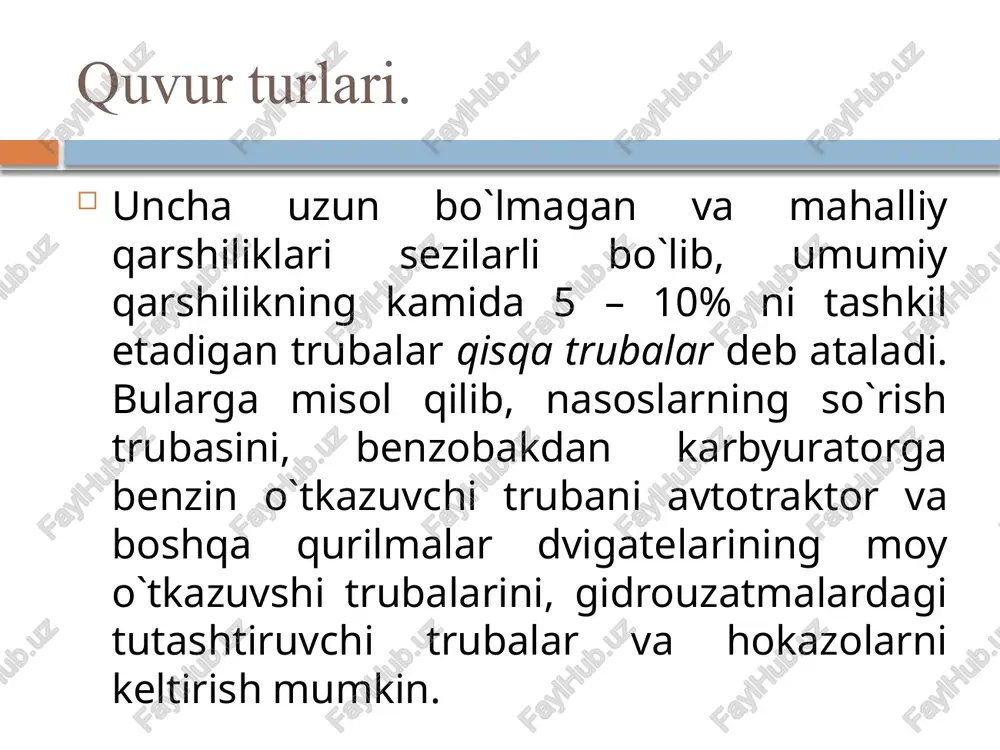

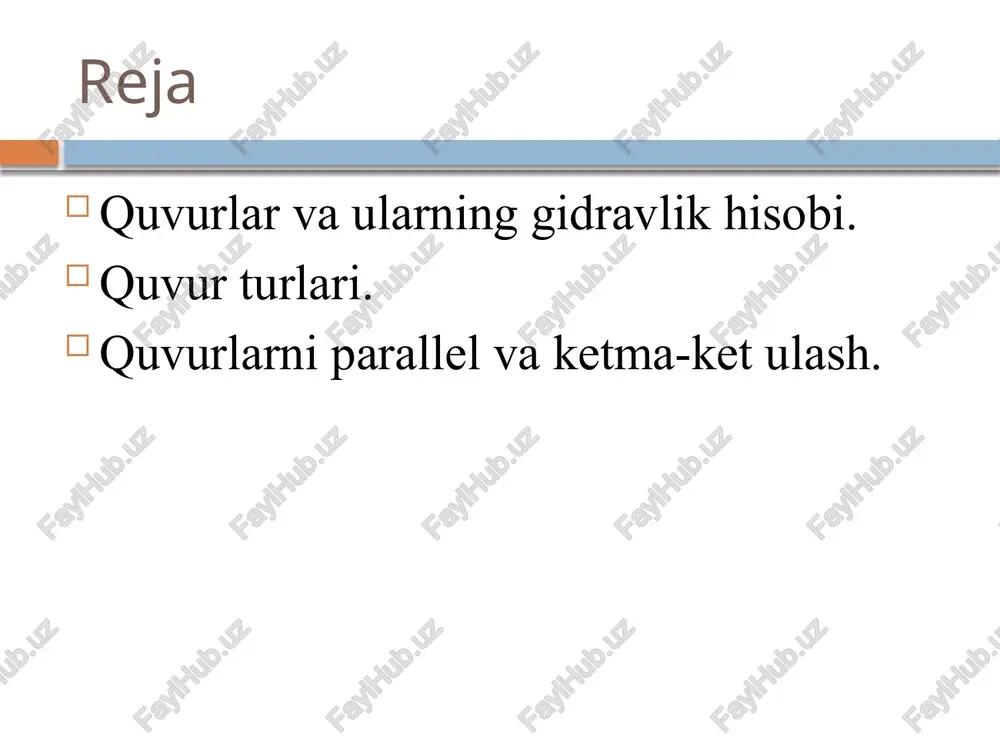

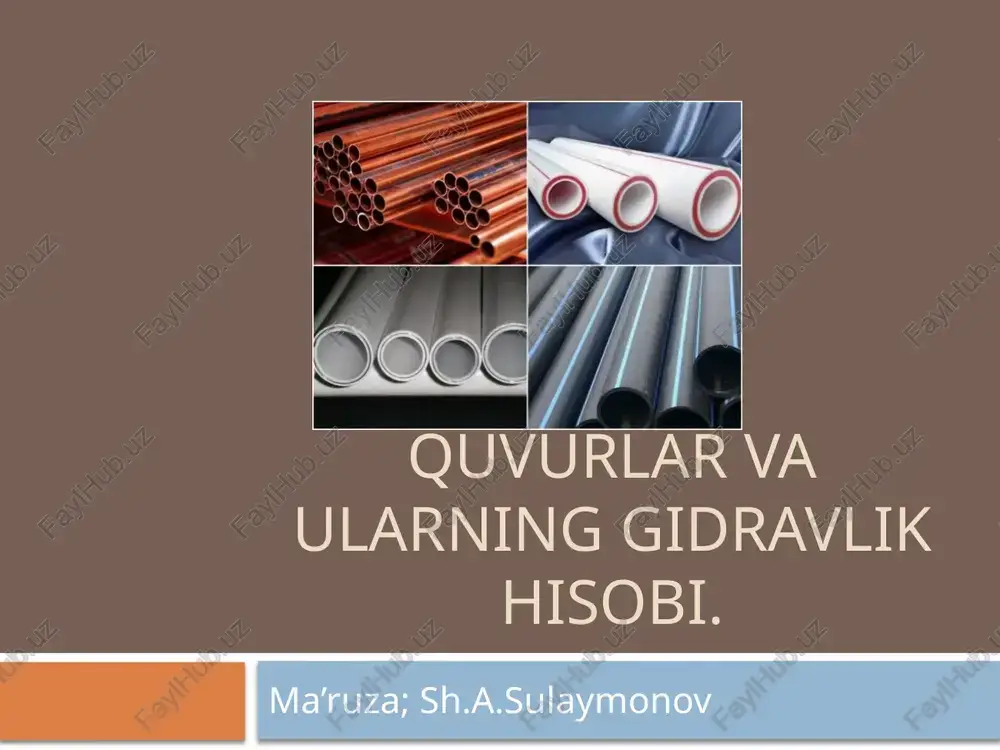

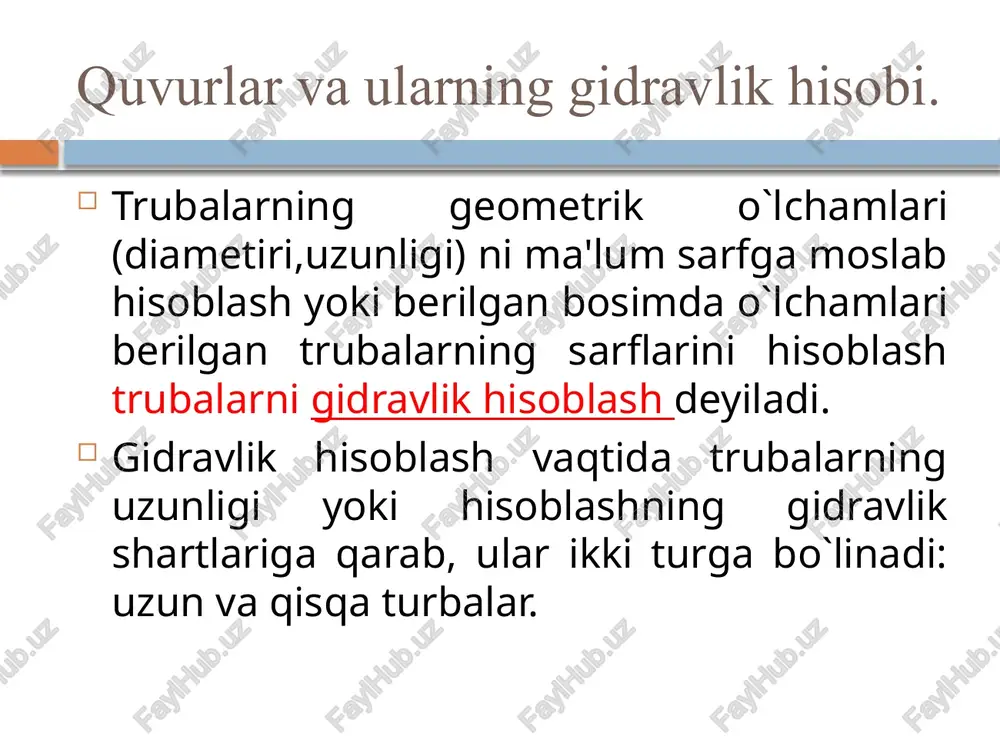

quvurlar va ularning gidravlik hisobi. quvurlar va ularning gidravlik hisobi. ma’ruza; sh.a.sulaymonov reja quvurlar va ularning gidravlik hisobi. quvur turlari. quvurlarni parallel va ketma-ket ulash. quvurlar va ularning gidravlik hisobi. trubalarning geometrik o`lshamlari (diametiri,uzunligi) ni ma'lum sarfga moslab hisoblash yoki berilgan bosimda o`lshamlari berilgan trubalarning sarflarini hisoblash trubalarni gidravlik hisoblash deyiladi. gidravlik hisoblash vaqtida trubalarning uzunligi yoki hisoblashning gidravlik shartlariga qarab, ular ikki turga bo`linadi: uzun va qisqa turbalar. quvur turlari. unsha uzun bo`lmagan va mahalliy qarshiliklari sezilarli bo`lib, umumiy qarshilikning kamida 5 – 10% ni tashkil etadigan trubalar qisqa trubalar deb ataladi. bularga misol qilib, nasoslarning so`rish trubasini, benzobakdan karbyuratorga benzin o`tkazuvshi trubani avtotraktor va boshqa qurilmalar dvigatelarining moy o`tkazuvshi trubalarini, gidrouzatmalardagi tutashtiruvshi trubalar va hokazolarni keltirish mumkin. quvur turlari. ansha uzoq masofaga sho`zilgan va gidravlik qarshiliklarda majmuida asosiy qismni ishqalanish qarshiligi tashkil qilgan trubalar uzun trubalar deb ataladi. bunday trubalarda mahalliy qarshiliklar alohida hisoblanmaydi va ishqalanish qarshiligining 5 …

2 / 23

mlari buzilib, tamirlash davomida ham suv ta'minoti to`xtamaydi. sodda trubani hisoblashning asosiy tenglamasi avvalo o`zgarmas diametrli sodda truba olamiz. bunday truba ketma - ket joylashgan bir qansha to`g`ri truba bo`laklaridan tashkil topgan deb qarash mumkin. bularda bosimning pasayishini barsha qarshiliklarning yg`indisi ko`rinishida hisoblaymiz yuqorida keltirilgan formuladan foydalanib quyidagi sodda trubani hisoblashning asosiy tenglamasi oxirgi munosabatda tezlikni sarf orqali ifodalab va o`hshash hadlarni gruppalab, quyidagini olamiz: qavs ichidagi miqdorni a bilan belgilasak, u holda (1) o`lshov birligi s2 /m5 bo`lgan a miqdor trubaning qarshiligi deb ataladi va (2) bo`ladi. α miqdor trubaning uzunligi, diametri, mahalliy qarshiliklar koeffisientlariga bog`liq bo`lib, kvadrat qarshilik sohasida o`zgarmas bo`ladi. trubalarni xisoblash ushun umumlashgan parametrlar (kvadratik qarshilik qonuni ushun) trubaning ishki diametri, d, mm trubaning absolyut g`adir-budurligi δ = δ = 0,5 mmm δ = 1,0 mmm 50 0,000132 7570 0,000100 10000 0,0000776 12900 13200 75 0,00113 886 0,000863 1160 0,000686 1460 2610 100 0,00516 194 0,00397 …

3 / 23

oblash masalasi muhim o`rin tutadi. trubaning asosiy tenglamasidan ko`rinadiki, berilgan uzunlik va sarfga diametr ortishi bilan qarshilik koeffisiyenti kamayib boradi, demak, shu sarfni ta'minlovshi bosim ham kamayadi. trubaning tejamli diametrini topish haqida tushunsha bu o`z navbatida suvni trubadan oqizish ushun sarf bo`ladigan energiyaning kamayishiga olib keladi, ya'ni suyuqlikni trubadan haydovshi nasos kamroq elektroenergiyasi sarflaydi. ikkinshidan, truba diametrining ortishi unga sarf bo`ladigan kapital mablag`ning ortishiga olib keladi (diametri katta trubaga ko`proq metal sarf bo`ladi). shunday qilib, trubaning eng qulay diametrini tanlash masalasi texnik-iqtisodiy hisoblash,ya'ni trubalar sistemasini yaratishga srarf bo`ladigan mablag` (trubalar, nasos stansiyasi va h.) ning qiymati va undan foydalanishdagi xarajatlar (elektr energiyasi, odamlar xizmati va h.) qiymatini solishtirish yo`li bilan hal qilinadi. trubaning tejamli diametrini topish haqida tushunsha bu masala xususiy holda shunday hal qilinadi: trubalarning standart diametrlarini hisobga olgan holda diametrning turli variantlari uchun butun sistemaning (uning o`z xarajatini o`zi qoplashini vaqtini nazarga olib) bir yillik qiymati (amortizasiyaga bo`ladigan …

4 / 23

5-rasmda eng tejamli diametr uchun d5 ni olish kerak). trubaning diametri d topilgandan keyin, q va l ma'lum bo`lgan holda bosimni topish qiyin emas. yuqorida ko`rsatilgan usul juda murakkab va qiyin bo`lgani uchun undan odatda katta va murakkab truba sistemalarini loyhalashda foydalaniladi. trubaning tejamli diametrini topish haqida tushunsha tejamli qulay diametirni hisoblashga oid chizma. ba'zi hollarda taqribiy hisoblash uchun sodda formulardan ham foydalanish mumkin. trubadagi bosimning katta-kichikligiga qarab turli materiallardan qilingan trubalar ishlatish mumkin. sifon truba bir qismi suyuqlik bilan ta'minlovchi idishdan yuqorida joylashgan sodda truba sifon truba deb ataladi. sifonni sodalashtirib ikki (ta'minlovchi va qabul qiluvchi) idishlarni tutashtiruvchi u ko`rinishdagi truba sifatida tasvirlash mumkin. bu holda uning egilgan qismi idishlardagi suyuqli sathlaridan h balanlikda bo`lib, undagi suyuqlik idishdagi suyuqliklar sathlarining farqi h hisobiga oqib turadi. trubalarni ketma-ket va prallel ulash ketma-ket va parallel ulangan trubalarni hisoblash sodda trubalarni hisoblashga qaraganda murakkab bo`lib, u qaysi tartibda ulanganiga bog`liq. shuning uchun …

5 / 23

bo`lagini ko`ramiz. asosiy truboprovod a nuqtadan uchta 1, 2, 3 tarmoqlarga ajralsin. ularning oxirgi nuqtalarining balandliklari z1, z2, z3, bosimlari p1, p2, p3, sarflari q1, q2, q3 bo`lsin . u holda bu sarflarning yig`indisi asosiy trubadagi sarfga to`g`ri keladi: q = q1+q2+q3 har bir tarmoq uchun bernulli tenglamasini quyidagicha yozish mumkin: trubalarning tarmoqlarga bo`linishi. bu tengliklarda p1, p2, p3, larni atmosfera bosimiga teng deymiz va eka-nini hisobga olib hamda 1, 2, 3 trubalar uchun (9.2) formuladan foydalanib, quyidagilarni yozamiz: e’tiboringiz uchun raxmat! image5.jpeg image6.jpeg image7.wmf image8.wmf oleobject1.bin oleobject2.bin image9.wmf image10.wmf oleobject3.bin oleobject4.bin image11.wmf image12.wmf image13.jpeg oleobject5.bin oleobject6.bin image14.wmf image15.wmf image16.wmf image17.wmf image18.wmf image19.wmf oleobject11.bin oleobject12.bin oleobject13.bin oleobject7.bin oleobject8.bin oleobject9.bin oleobject10.bin image20.wmf oleobject14.bin image21.jpeg image22.jpeg image23.jpeg image24.wmf image25.jpeg oleobject15.bin image26.wmf oleobject16.bin image27.wmf image28.wmf image29.wmf image30.jpeg oleobject17.bin oleobject18.bin oleobject19.bin image31.wmf . ..... 2 2 1 1 n n m l m l m l h h h h h h h + …
