1 / 13

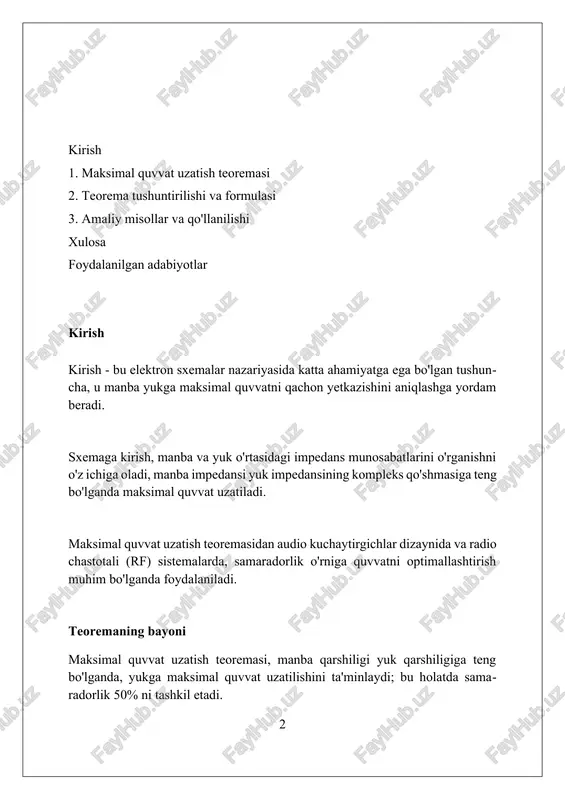

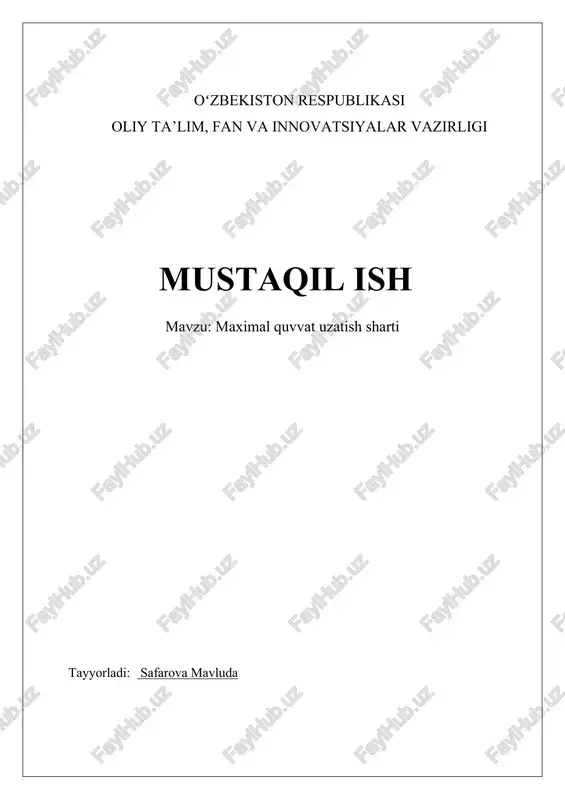

oʻzbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi mustaqil ish mavzu: maximal quvvat uzatish sharti tayyorladi: safarova mavluda kirish 1. maksimal quvvat uzatish teoremasi 2. teorema tushuntirilishi va formulasi 3. amaliy misollar va qo'llanilishi xulosa foydalanilgan adabiyotlar kirish kirish - bu elektron sxemalar nazariyasida katta ahamiyatga ega bo'lgan tushuncha, u manba yukga maksimal quvvatni qachon yetkazishini aniqlashga yordam beradi. sxemaga kirish, manba va yuk o'rtasidagi impedans munosabatlarini o'rganishni o'z ichiga oladi, manba impedansi yuk impedansining kompleks qo'shmasiga teng bo'lganda maksimal quvvat uzatiladi. maksimal quvvat uzatish teoremasidan audio kuchaytirgichlar dizaynida va radio chastotali (rf) sistemalarda, samaradorlik o'rniga quvvatni optimallashtirish muhim bo'lganda foydalaniladi. teoremaning bayoni maksimal quvvat uzatish teoremasi, manba qarshiligi yuk qarshiligiga teng bo'lganda, yukga maksimal quvvat uzatilishini ta'minlaydi; bu holatda samaradorlik 50% ni tashkil etadi. teorema shuni ko'rsatadiki, ideal voltaj manbai (0 qarshilik) yoki ideal tok manbai (cheksiz qarshilik) orqali quvvat uzatish samaradorligi maksimal darajada bo'lmaydi. maksimal quvvat uzatish, signallarni …

2 / 13

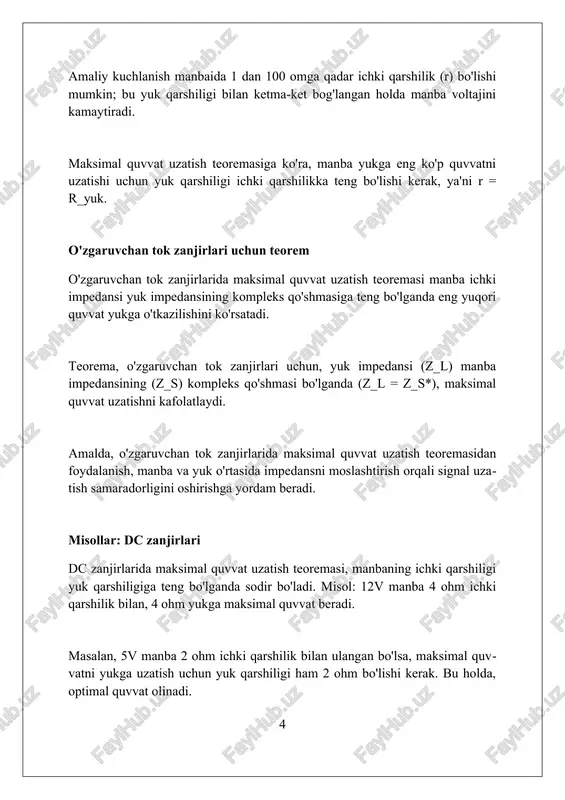

anbaining ichida mavjud bo'lgan xayoliy qarshilik bo'lib, manba yukga energiya yetkazib berganda 0 dan kattaroq qiymatga ega. amaliy kuchlanish manbaida 1 dan 100 omga qadar ichki qarshilik (r) bo'lishi mumkin; bu yuk qarshiligi bilan ketma-ket bog'langan holda manba voltajini kamaytiradi. maksimal quvvat uzatish teoremasiga ko'ra, manba yukga eng ko'p quvvatni uzatishi uchun yuk qarshiligi ichki qarshilikka teng bo'lishi kerak, ya'ni r = r_yuk. o'zgaruvchan tok zanjirlari uchun teorem o'zgaruvchan tok zanjirlarida maksimal quvvat uzatish teoremasi manba ichki impedansi yuk impedansining kompleks qo'shmasiga teng bo'lganda eng yuqori quvvat yukga o'tkazilishini ko'rsatadi. teorema, o'zgaruvchan tok zanjirlari uchun, yuk impedansi (z_l) manba impedansining (z_s) kompleks qo'shmasi bo'lganda (z_l = z_s*), maksimal quvvat uzatishni kafolatlaydi. amalda, o'zgaruvchan tok zanjirlarida maksimal quvvat uzatish teoremasidan foydalanish, manba va yuk o'rtasida impedansni moslashtirish orqali signal uzatish samaradorligini oshirishga yordam beradi. misollar: dc zanjirlari dc zanjirlarida maksimal quvvat uzatish teoremasi, manbaning ichki qarshiligi yuk qarshiligiga teng bo'lganda sodir …

3 / 13

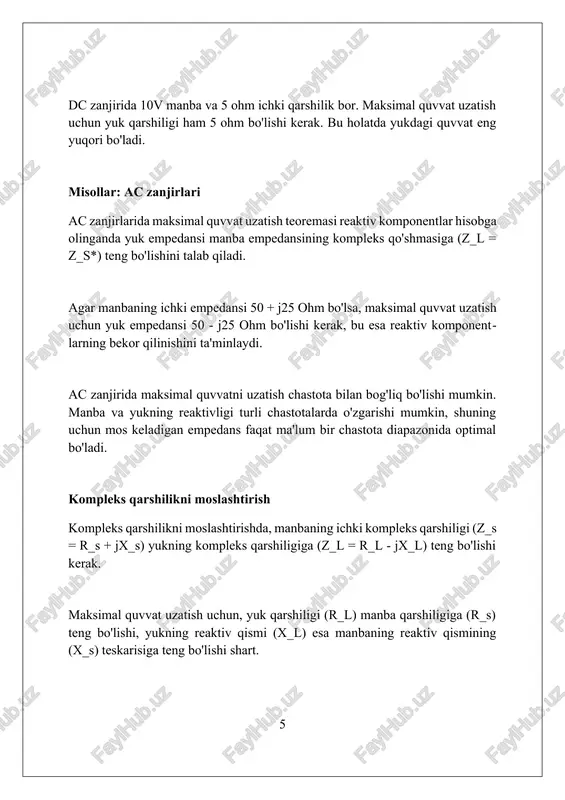

ekor qilinishini ta'minlaydi. ac zanjirida maksimal quvvatni uzatish chastota bilan bog'liq bo'lishi mumkin. manba va yukning reaktivligi turli chastotalarda o'zgarishi mumkin, shuning uchun mos keladigan empedans faqat ma'lum bir chastota diapazonida optimal bo'ladi. kompleks qarshilikni moslashtirish kompleks qarshilikni moslashtirishda, manbaning ichki kompleks qarshiligi (z_s = r_s + jx_s) yukning kompleks qarshiligiga (z_l = r_l - jx_l) teng bo'lishi kerak. maksimal quvvat uzatish uchun, yuk qarshiligi (r_l) manba qarshiligiga (r_s) teng bo'lishi, yukning reaktiv qismi (x_l) esa manbaning reaktiv qismining (x_s) teskarisiga teng bo'lishi shart. agar manba va yuk qarshiliklari kompleks bo'lsa, maksimal quvvat uzatishga erishish uchun yukning kompleks qarshiligi manbaning kompleks qarshiligining qo'shmasiga (z_l = z_s^*) teng bo'lishi lozim. quvvat uzatish samaradorligi quvvat uzatish samaradorligi ko'pincha yuk qarshiligi manba qarshiligiga teng bo'lganda maksimal quvvat uzatish teoremasida 50% dan kamroqni tashkil qiladi, bu katta energiya isrofini anglatadi. yuqori samaradorlik uchun yuk qarshiligi manba qarshiligidan ancha katta bo'lishi kerak, natijada quvvatning deyarli …

4 / 13

ng zaiflashuvini minimallashtirish orqali quvvatning uzatish liniyasidan yukga (antennga) maksimal darajada samarali uzatilishini ta'minlash uchun foydalaniladi. afzalliklari maksimal quvvat uzatish teoremasi yuk qarshiligini manba qarshiligiga tenglashtirish orqali zanjirga maksimal energiyani 50% samaradorlikda yetkazishga imkon beradi. teorema aloqa tizimlari, radio uzatgichlar va turli elektron qurilmalarda muhim rol o'ynaydi, bunda signal quvvatini yukga maksimal darajada uzatish 20 db darajasida muhim ahamiyatga ega. maksimal quvvat uzatish teoremasi moslashuvchi impedansni ta'minlab, signalning aks etishini kamaytiradi, bu esa 75 ohm kabellarida ish faoliyatini yaxshilaydi. cheklovlari cheklovlar maksimal quvvat uzatish teoremasi uchun muhim, chunki manba ichki qarshiligi yuk qarshiligiga teng bo'lishini talab qiladi, bu esa har doim ham amaliy emas, ayniqsa yuqori quvvatli tizimlarda. teorema 50% samaradorlikka ega, chunki manba ichidagi qarshilikda ham xuddi shuncha quvvat sarflanadi, bu esa amalda ba'zan energiya tejash muhim bo'lganda, masalan, batareya bilan ishlaydigan qurilmalarda nomaqbuldir. cheklovlar yuk qarshiligini moslashtirish orqali maksimal quvvatni olish usulini aniqlaydi, lekin bu har doim ham …

5 / 13

anbaning ichki qarshiligiga teng boʻlganda eng yuqori quvvat uzatilishini taʼminlaydi, bu esa 50% samaradorlikka olib keladi. teorema amalda muhim ahamiyatga ega, lekin yuqori samaradorlik talab qilinadigan signallarni uzatishda, masalan, 75 ohm kabel orqali, moslashtirish orqali uzatish tezligini optimallashtiradi. maksimal quvvat uzatish shartlari ac zanjirlarida ham qoʻllaniladi, lekin yuk va manba impedanslari bir-biriga kompleks qoʻshma boʻlishi kerak, yaʼni r_l=r_s va x_l = -x_s. xulosa manbadan yukka maksimal quvvat uzatish uchun yuk qarshiligi manba qarshiligiga teng bo'lishi kerak. bu shart tok manbaiga ham tegishli. foydalanilgan adabiyotlar 1. tevlin, r. (2002). elektr nazariyasi asoslari. mcgraw-hill. 2. nilsson, j. w., riedel, s. a. (2015). elektr zanjirlari. pearson. 3. alexander, c. k., sadiku, m. n. o. (2017). elektr zanjirlari asoslari. mcgraw-hill. 4. boylestad, r. l. (2010) 2
