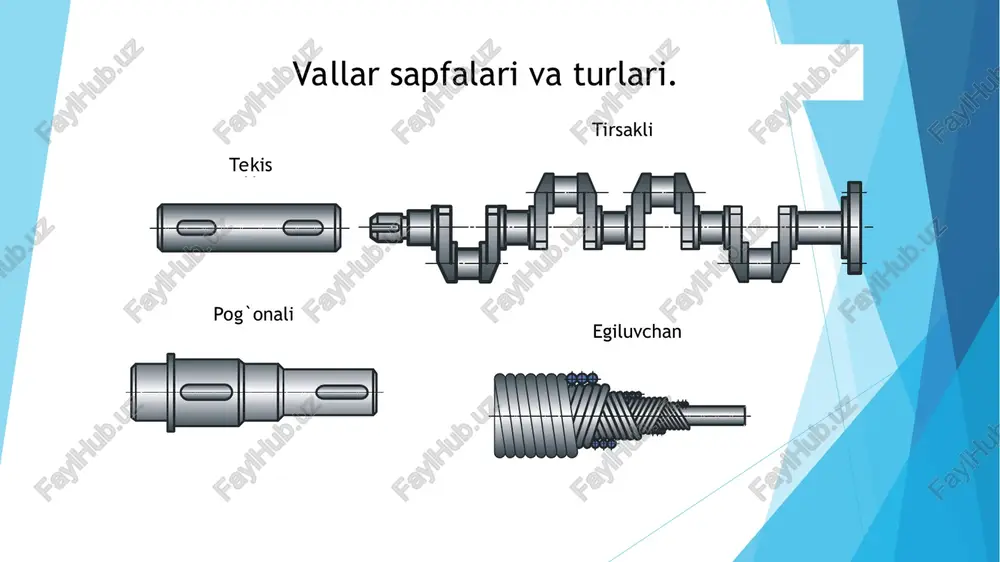

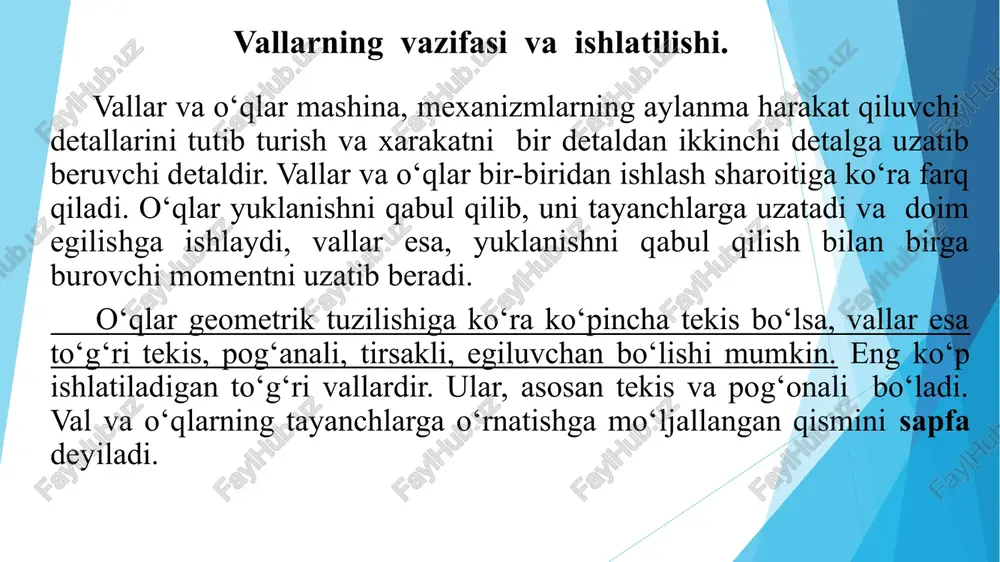

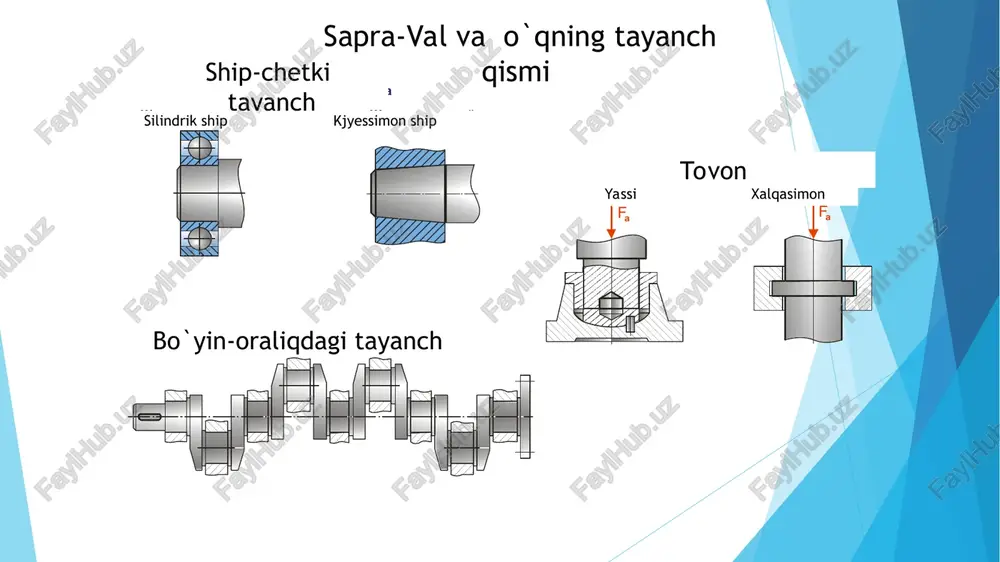

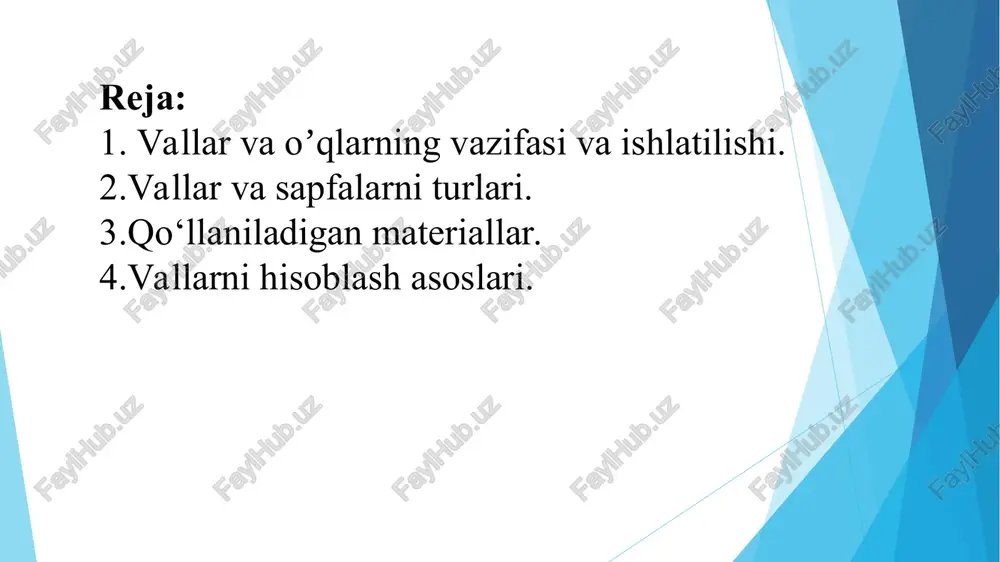

vali i osi umumtexnik fanlar kafedrasi dotsenti rasulov azamat davronovich vallar va oʼqlar. vallarni hisoblash asoslari. mavzu 6 mashina detallari fan: * reja: 1. vallar va oʼqlarning vazifasi va ishlatilishi. 2.vallar va sapfalarni turlari. 3.qo‘llaniladigan materiallar. 4.vallarni hisoblash asoslari. vallar va o‘qlar mashina, mexanizmlarning aylanma harakat qiluvchi detallarini tutib turish va xarakatni bir detaldan ikkinchi detalga uzatib beruvchi detaldir. vallar va o‘qlar bir-biridan ishlash sharoitiga ko‘ra farq qiladi. o‘qlar yuklanishni qabul qilib, uni tayanchlarga uzatadi va doim egilishga ishlaydi, vallar esa, yuklanishni qabul qilish bilan birga burovchi momentni uzatib beradi. o‘qlar geometrik tuzilishiga ko‘ra ko‘pincha tekis bo‘lsa, vallar esa to‘g‘ri tekis, pog‘anali, tirsakli, egiluvchan bo‘lishi mumkin. eng ko‘p ishlatiladigan to‘g‘ri vallardir. ular, asosan tekis va pog‘onali bo‘ladi. val va o‘qlarning tayanchlarga o‘rnatishga mo‘ljallangan qismini sapfa deyiladi. vallarning vazifasi va ishlatilishi. vallar sapfalari va turlari. tekis tirsakli pog`onali egiluvchan sapra-val va o`qning tayanch qismi ship-chetki tayanch silindrik ship kjyessimon ship tovon …

2 / 20

ta ko‘p bo‘ladi. og‘irligi katta bo‘lgan vallar mustahkamligi yuqori darajali bo‘lgan cho‘yan materiallardan tayyorlanishi mumkin. vallarni hisoblash asoslari. vallarning eguvchi moment meg va burovchi moment mb ta’siriga chidamliligi, bikrliligi hamda vibrabardoshligi hisoblanadi. o‘qlarni hisoblash vallarni hisoblashning mb = 0 bo‘lgandagi xususiy holidir. shuning uchun o‘qlarni hisoblash haqida alohida to‘xtalib o‘tirishning hojati yo‘q. val xisobi odatda 2 bosqichda bajariladi: loyixaviy (taqribiy) xisob, bunda valning konstruktiv sxemasidan va buralishdagi kuchlanish buyicha statik mustaxkamlik shartidan kelib chiqqan xolda eng kichik kesimdagi val diametri, konstruktiv va texnologik muloxazalardan kelib chiqib esa val pog‘onalari diametri aniqlanadi. tekshiruv (aniqlashtirilgan) xisob, bunda val konsruksiyasi va uning uzunligi buyicha yuklanishlar taqsimoti taqqoslab turib val xavfli kesimlaridagi toliqishga mustaxkamlikning extiet koffitsienti xisoblanadi. loyixaviy (takribiy ) xisob kamaytirilgan ruxsat etilgan burovchi kuchlanish [ ] buyicha buralishga xisoblab, valdagi aylantiruvchi moment uzatuvchi yoki qabul qiluvchi eng kichik kesimi diametrining takribiy qiymati aniqanadi. topilgan taxminiy diametrga asoslanib, valning tuzilishi chama bilan chizib …

3 / 20

sil qilingach, uning mustaxkamligi tekshirib ko‘riladi. buni ikki xil usul bilan amalga oshirish mumkin: a) ruxsat etilgan kuchlanishlar xamda keltirilgan moment bo‘yicha tekshirish usuli b) xavfli kesimdagi kuchlanishlar konsentratsiyasini e’tiborga oluvchi va ehtiyot koeffitsienti topish asosida tekshirish usuli (aniq usul). agar valning mustahkamligini tekshirish qoniqarli natijani bermasa, uning tuzilishiga zarur o‘zgarishlar kiritilib, mustahkamligi qayta hisoblanadi. vallarning mustaxkamligini xisoblashning nisbatan aniq usuli. bu usulning taqribiy usuldan asosiy farqi shuki, bu usul bilan hisoblashda ta’sir etuvchi momentlardan tashqari, xavfli kesimlardagi kuchlanishlar konsentratsiyasi, valning geometrik o‘lchamlari xamda sirt tozalilining kuchlanishlar qiymatiga ta’siri e’tiborga olinadi. bu usulga ko‘ra, valning xavfli kesimi uchun ehtiyot koeffitsienti aniqlanib, ruxsat etilgan qiymati bilan solishtiriladi valga o‘rnatilgan (tishli va chervyakli gildiraklar, shkiv mufta va shunga uxshash) detallar ta’sirida xosil bo‘ladigan radial va o‘q buylab zo‘riqishlar va tayanch reaksiyalari, shuningdek kuchlar quyilgan teksiliklar orasidagi masofani ko‘rsatuvchi o‘q bo‘ylab o‘lchamlar valning aniqlashtirilgan xisobini bajarishda birlamchi ma’lumotlar xisoblanadi. valga o‘rnatilgan detallarga ta’sir …

4 / 20

b uni joiz etilgan [s] qiymati bilan solishtiriladi: __________ s = sσ sτ / √ sσ2 + sτ2 ≥ [s] sσ – egilish bo‘yicha mustahkamlik xavfsizlik koeffitsienti; sτ -buralish bo‘yicha mustahkamlik ehtiyot (xavfsizlik) koeffitsienti. joiz ehtiyot kozffitsienti [s] =1,5...2,5. [s] -ning yuqori qiymati valning ishlash sharoitiga qarab belgilanadi. σα, τα - o‘zgaruvchan kuchlanish siklining ampletudasi; σm , τm – o‘zgaruvchan kuchlanish siklining o‘rtacha qiymati; σ-1 , τ-1 – val materialining chidamlilik chegarasi (simmetrik sikldagi); kσ , kτ -normal va tangensial kuchlanishlar tasiridagi kuchlanishlarning to‘planish (konsentratsiya) effektiv koeffitsientlari; kd , kf -val diametrini va sirt tozaligini hisobga oluvchi koeffitsientlar; ψσ , ψτ -kuchlanish siklining mustahkamlikka ta’sirini hisobga oluvchi koeffitsientlar bo‘lib val materialining xarakteristikasiga bog‘liq. formuladagi kσ , kτ , kd , kf , ψσ , ψτ koeffitsientlarni qiymati jadvallardan tanlab olinadi. σ-1 , τ-1 qiymatlarini quyidagicha aniqlash mumkin: σ-1 = 0,43σch , τ-1 = 0,58σ-1. nazorat savollari 1.val va o‘qlarni ishlatishdan …

5 / 20

...1,0)d d osevoe fiksirovanie detaley na valax posadka s natyagom upor v burt v sochetanii s gaykoy prujinnimi koltsami upor v burt shtiftovoe soedinenie stopornim vintom t 3 ] [ 2 , 0 t t d b = ; 2 2 y x p m m m + = . 2 2 t m m p e × + = b s à m s s à s à s m s t a r f f 3 1 , 0 d m u a × = = s s 3 1 , 0 2 d m a × × = s m a d m s s + × = 3 1 , 0 0 = m s 2 4 d f a a m × × = = p s s 2 4 d f a m × × = p s ò t t t t t …
