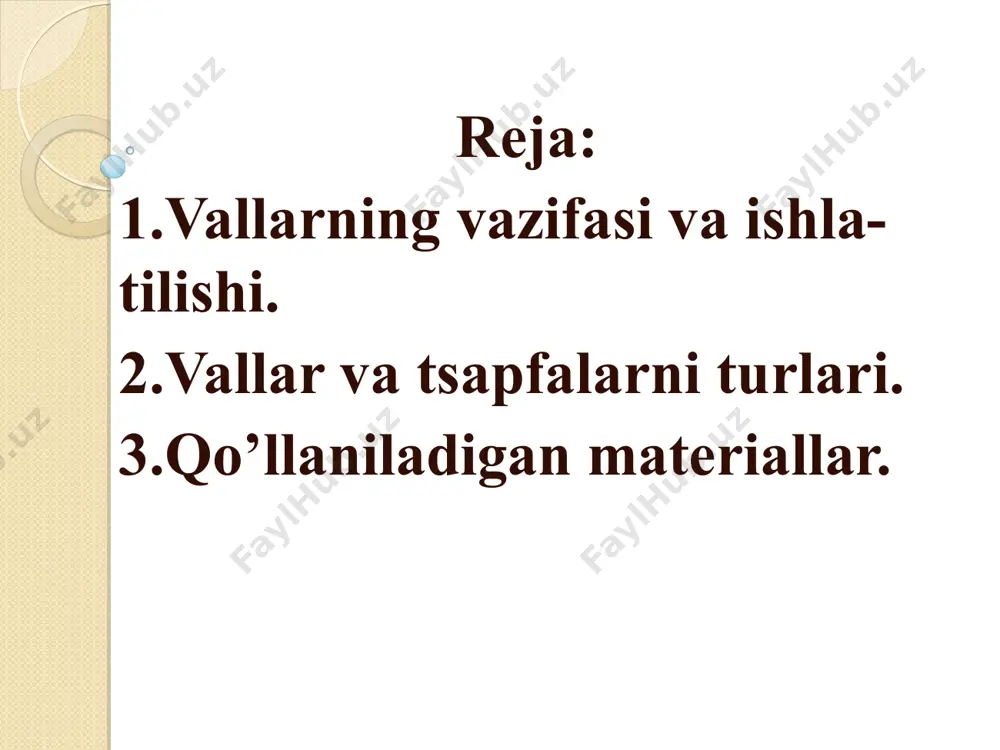

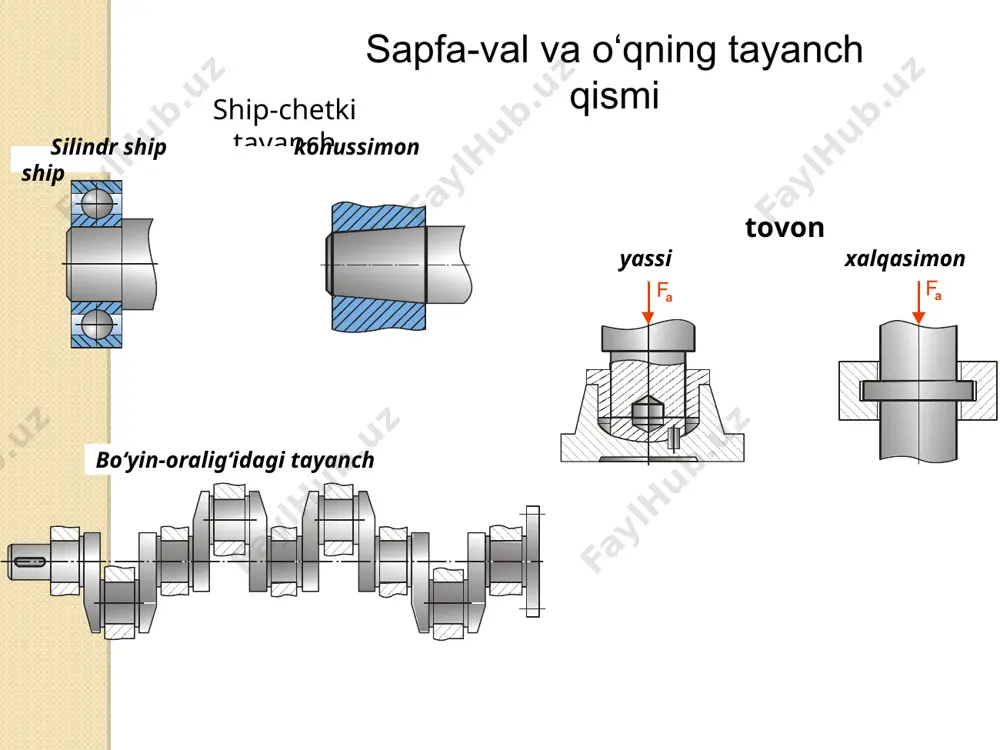

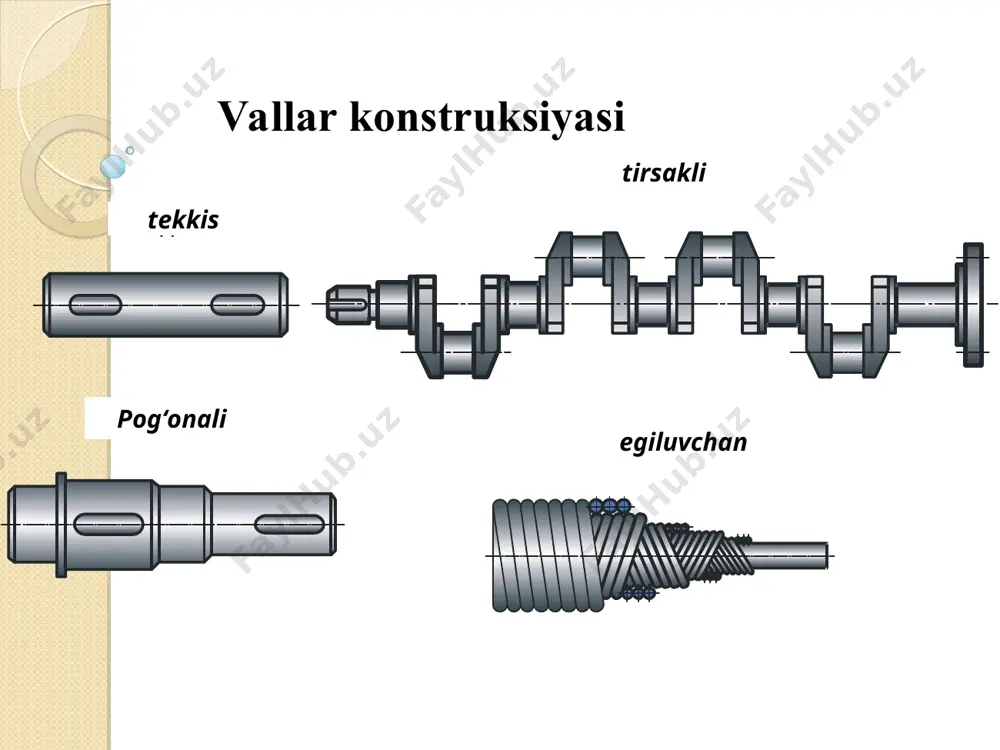

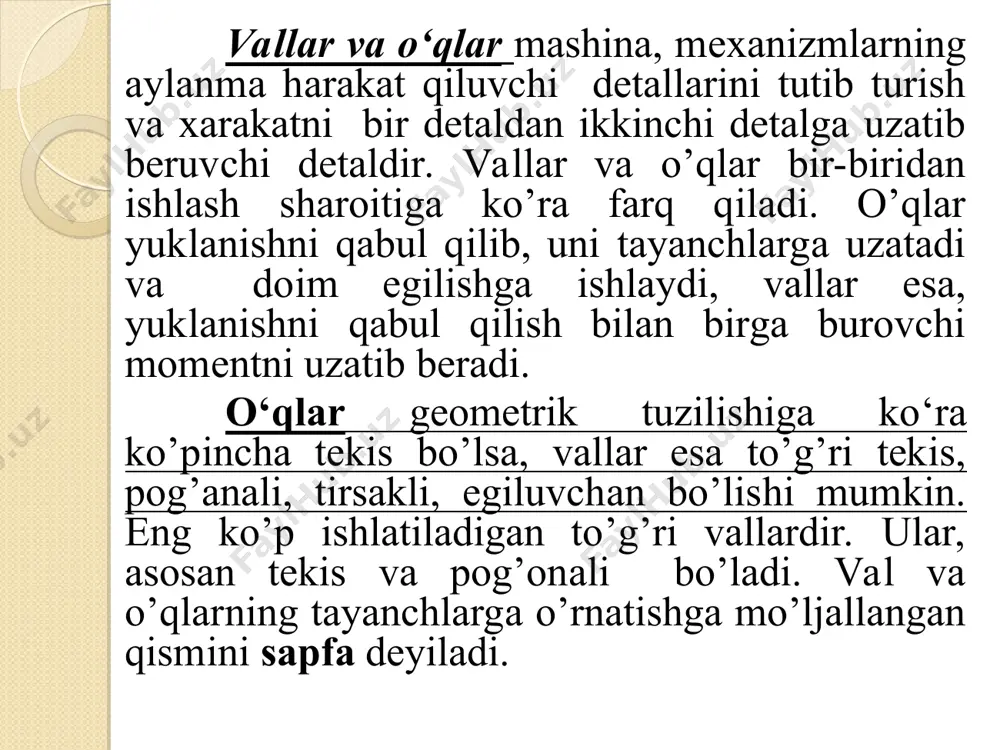

валы и оси vallar va o‘qlar sh.z.xaydarova reja: 1.vallarning vazifasi va ishla- tilishi. 2.vallar va tsapfalarni turlari. 3.qo’llaniladigan materiallar. vallar va o‘qlar mashina, mexanizmlarning aylanma harakat qiluvchi detallarini tutib turish va xarakatni bir detaldan ikkinchi detalga uzatib beruvchi detaldir. vallar va o’qlar bir-biridan ishlash sharoitiga ko’ra farq qiladi. o’qlar yuklanishni qabul qilib, uni tayanchlarga uzatadi va doim egilishga ishlaydi, vallar esa, yuklanishni qabul qilish bilan birga burovchi momentni uzatib beradi. o‘qlar geometrik tuzilishiga ko‘ra ko’pincha tekis bo’lsa, vallar esa to’g’ri tekis, pog’anali, tirsakli, egiluvchan bo’lishi mumkin. eng ko’p ishlatiladigan to’g’ri vallardir. ular, asosan tekis va pog’onali bo’ladi. val va o’qlarning tayanchlarga o’rnatishga mo’ljallangan qismini sapfa deyiladi. vallar konstruksiyasi tekkis tirsakli pog‘onali egiluvchan sapfa-val va o‘qning tayanch qismi ship-chetki tayanch silindr ship konussimon ship tovon yassi xalqasimon bo‘yin-oralig‘idagi tayanch val pog’onalariga o’tish joylari galtellar jilvir toshining chiqish joylari detallarni val o’qi bo’ylab xarakatini cheklash val va o’qlarning materiali val va o’qlar …

2 / 18

sxemasidan va buralishdagi kuchlanish buyicha statik mustaxkamlik shartidan kelib chiqqan xolda eng kichik kesimdagi val diametri, konstruktiv va texnologik muloxazalardan kelib chiqib esa val pog’onalari diametri aniqlanadi. tekshiruv (aniqlashtirilgan) xisob, bunda val konsruktsiyasi va uning uzunligi buyicha yuklanishlar taqsimoti taqqoslab turib val xavfli kesimlaridagi toliqishga mustaxkamlikning extiyet koffitsiyenti xisoblanadi. loyixaviy (takribiy) xisob kamaytirilgan ruxsat etilgan burovchi kuchlanish [ ] lar buyicha buralishga xisoblab, valdagi aylantiruvchi moment uzatuvchi yoki qabul qiluvchi eng kichik kesimi diametrining takribiy kiymati aniklanadi. vallarning tekshiruv (aniqlashtirilgan) xisob. valga o’rnatilgan (tishli va chervyakli gildiraklar, shkiv mufta va shunga uxshash) detallar ta’sirida xosil bo’ladigan radial va o’q buylab zo’riqishlar va tayanch reaktsiyalari, shuningdek kuchlar quyilgan teksiliklar orasidagi masofani ko’rsatuvchi o’q bo’ylab o’lchamlar valning aniqlashtirilgan xisobini bajarishda birlamchi ma’lumotlar xisoblanadi. valga o’rnatilgan detallarga ta’sir kiluvchi kuchlar val o’qiga ko’chiriladi, xisobiy sxemaning esa 2ta proyektsiyasi (vertikal va gorizontal tekisliklaridagi) keltiriladi. yz va xz teksiliklardagi val kesimlarida eguvchi momentlar epyurasi quriladi. …

3 / 18

эҳтиёт козффициенти [s] =1,5...2,5. [s] -нинг юқори қиймати валнинг ишлаш шароитига қараб белгиланади. σα, τα - кучланиш циклининг ўзгарувчан қисми; σm , τm – кучланиш циклининг ўзгармас қисми; σ-1 , τ-1 – вал материалининг чидамлилик чегараси; kσ , kτ -эгилиш ва бурилиш бўйича белгиланган кучланишларни тўпланиш коэффициентлари; kd , kf -вал диаметрини ва сирт тозалигини ҳисобга олувчи коэффициентлар; ψσ , ψτ -кучланиш циклининг ўзгармас қисмини мустаҳкамликка таъсирини ҳисобга олувчи коэффициентлар бўлиб вал материалининг характеристикасига боғлиқ. формуладаги kσ , kτ , kd , kf , ψσ , ψτ коэффициентларни қиймати жадваллардан танлаб олинади. σ-1 , τ-1 қийматларини қуйидагича аниқлаш мумкин: σ-1 = 0,43σч , τ-1 = 0,58σ-1. мустақил назорат учун саволлар 1.вал ва ўқларни ишлатишдан мақсад? 2.қандай хусусияти билан вал ўқдан фарқ қилади. 3.қандай хусусиятларга қараб валларни синфлаш мумкин? 4.цапфа, шип, бўйин, тавонларга изох беринг. 5. валларнинг материали ва уларга термик ишлов бериш хақида тушунча беринг. 6.ўқлар мустаҳкамликка қандай ҳисобланади. 7. …

4 / 18

a m × × = = p s s 2 4 d f a m × × = p s ò t t t t t t à m m à à t 3 2 , 0 2 2 d t w t p a × × = × = t m a t t = p a w t = t 0 = a t p m w t t × - = 2 2 1 t m p a w t t t - = 1 вал сталь 45чгау гост 1050-88 каф. дм к2,31:1 1. 240...280 hb кроме места, обозначенного особо. 2. * размеры обеспечивает инструмент. 3. -it14, +it14, + - t 2 /2. ( ) 6,3 ж ()4:1 1 , 6 3 0 , 2 5 r1 в 3 2 k 6 ( + 0 , 0 0 2 + 0 , 0 1 8 ) 1 …
