1 / 43

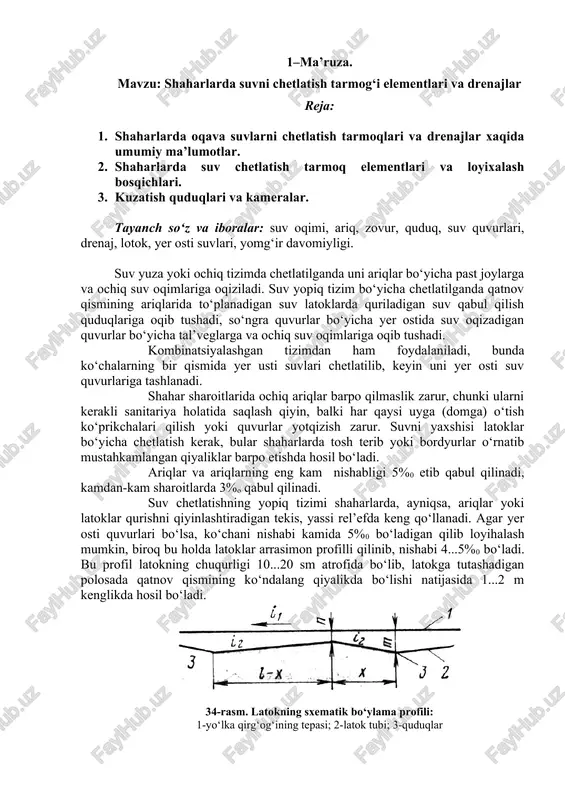

1–ma’ruza. mavzu: shaharlarda suvni chetlatish tarmog‘i elementlari va drenajlar reja: 1. shaharlarda oqava suvlarni chetlatish tarmoqlari va drenajlar xaqida umumiy ma’lumotlar. 1. shaharlarda suv chetlatish tarmoq elementlari va loyixalash bosqichlari. 1. kuzatish quduqlari va kameralar. tayanch so‘z va iboralar: suv oqimi, ariq, zovur, quduq, suv quvurlari, drenaj, lotok, yer osti suvlari, yomg‘ir davomiyligi. suv yuza yoki ochiq tizimda chetlatilganda uni ariqlar bo‘yicha past joylarga va ochiq suv oqimlariga oqiziladi. suv yopiq tizim bo‘yicha chetlatilganda qatnov qismining ariqlarida to‘planadigan suv latoklarda quriladigan suv qabul qilish quduqlariga oqib tushadi, so‘ngra quvurlar bo‘yicha yer ostida suv oqizadigan quvurlar bo‘yicha tal’veglarga va ochiq suv oqimlariga oqib tushadi. kombinatsiyalashgan tizimdan ham foydalaniladi, bunda ko‘chalarning bir qismida yer usti suvlari chetlatilib, keyin uni yer osti suv quvurlariga tashlanadi. shahar sharoitlarida ochiq ariqlar barpo qilmaslik zarur, chunki ularni kerakli sanitariya holatida saqlash qiyin, balki har qaysi uyga (domga) o‘tish ko‘prikchalari qilish yoki quvurlar yotqizish zarur. suvni yaxshisi …

2 / 43

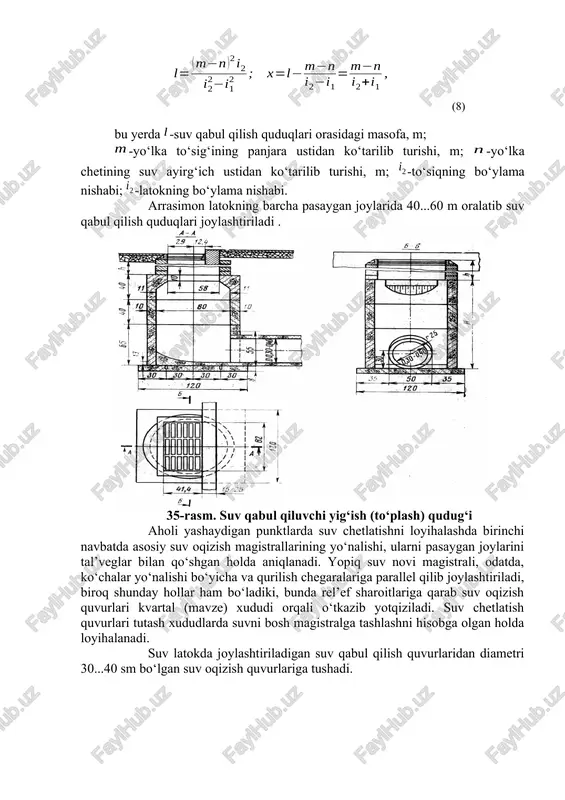

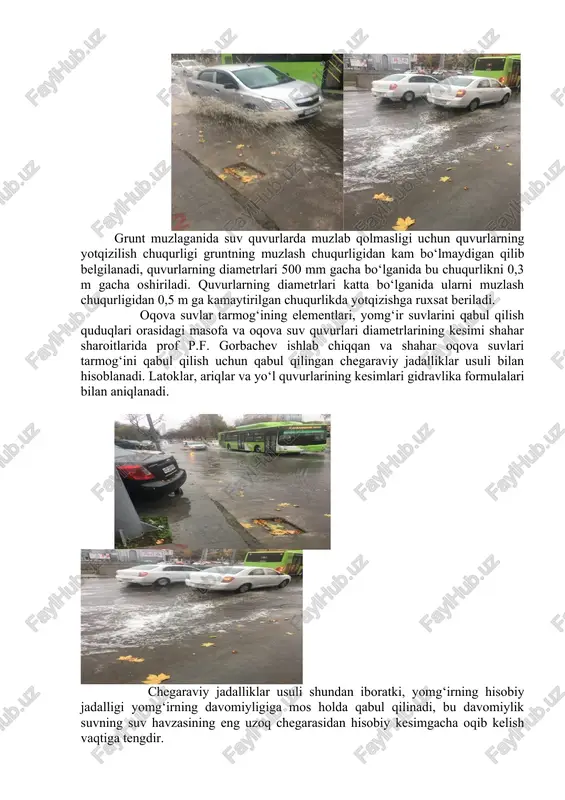

tepasi; 2-latok tubi; 3-quduqlar (8) bu yerda -suv qabul qilish quduqlari orasidagi masofa, m; -yo‘lka to‘sig‘ining panjara ustidan ko‘tarilib turishi, m; -yo‘lka chetining suv ayirg‘ich ustidan ko‘tarilib turishi, m; -to‘siqning bo‘ylama nishabi; -latokning bo‘ylama nishabi. arrasimon latokning barcha pasaygan joylarida 40...60 m oralatib suv qabul qilish quduqlari joylashtiriladi . 35-rasm. suv qabul qiluvchi yig‘ish (to‘plash) qudug‘i aholi yashaydigan punktlarda suv chetlatishni loyihalashda birinchi navbatda asosiy suv oqizish magistrallarining yo‘nalishi, ularni pasaygan joylarini tal’veglar bilan qo‘shgan holda aniqlanadi. yopiq suv novi magistrali, odatda, ko‘chalar yo‘nalishi bo‘yicha va qurilish chegaralariga parallel qilib joylashtiriladi, biroq shunday hollar ham bo‘ladiki, bunda rel’ef sharoitlariga qarab suv oqizish quvurlari kvartal (mavze) xududi orqali o‘tkazib yotqiziladi. suv chetlatish quvurlari tutash xududlarda suvni bosh magistralga tashlashni hisobga olgan holda loyihalanadi. suv latokda joylashtiriladigan suv qabul qilish quvurlaridan diametri 30...40 sm bo‘lgan suv oqizish quvurlariga tushadi. grunt muzlaganida suv quvurlarda muzlab qolmasligi uchun quvurlarning yotqizilish chuqurligi gruntning muzlash chuqurligidan …

3 / 43

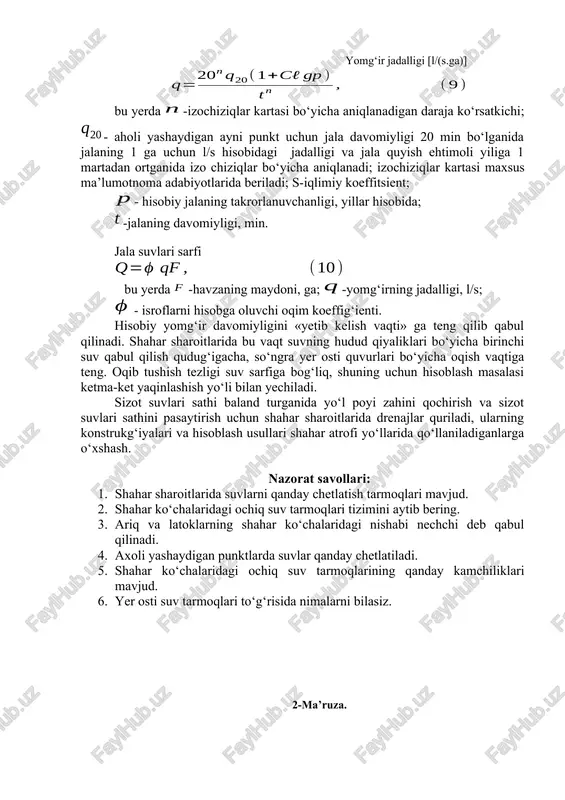

lligi yomg‘irning davomiyligiga mos holda qabul qilinadi, bu davomiylik suvning suv havzasining eng uzoq chegarasidan hisobiy kesimgacha oqib kelish vaqtiga tengdir. yomg‘ir jadalligi [l/(s.ga)] bu yerda -izochiziqlar kartasi bo‘yicha aniqlanadigan daraja ko‘rsatkichi; - aholi yashaydigan ayni punkt uchun jala davomiyligi 20 min bo‘lganida jalaning 1 ga uchun l/s hisobidagi jadalligi va jala quyish ehtimoli yiliga 1 martadan ortganida izo chiziqlar bo‘yicha aniqlanadi; izochiziqlar kartasi maxsus ma’lumotnoma adabiyotlarida beriladi; s-iqlimiy koeffitsient; - hisobiy jalaning takrorlanuvchanligi, yillar hisobida; -jalaning davomiyligi, min. jala suvlari sarfi bu yerda -havzaning maydoni, ga; -yomg‘irning jadalligi, l/s; - isroflarni hisobga oluvchi oqim koeffig‘ienti. hisobiy yomg‘ir davomiyligini «yetib kelish vaqti» ga teng qilib qabul qilinadi. shahar sharoitlarida bu vaqt suvning hudud qiyaliklari bo‘yicha birinchi suv qabul qilish qudug‘igacha, so‘ngra yer osti quvurlari bo‘yicha oqish vaqtiga teng. oqib tushish tezligi suv sarfiga bog‘liq, shuning uchun hisoblash masalasi ketma-ket yaqinlashish yo‘li bilan yechiladi. sizot suvlari sathi baland turganida yo‘l poyi …

4 / 43

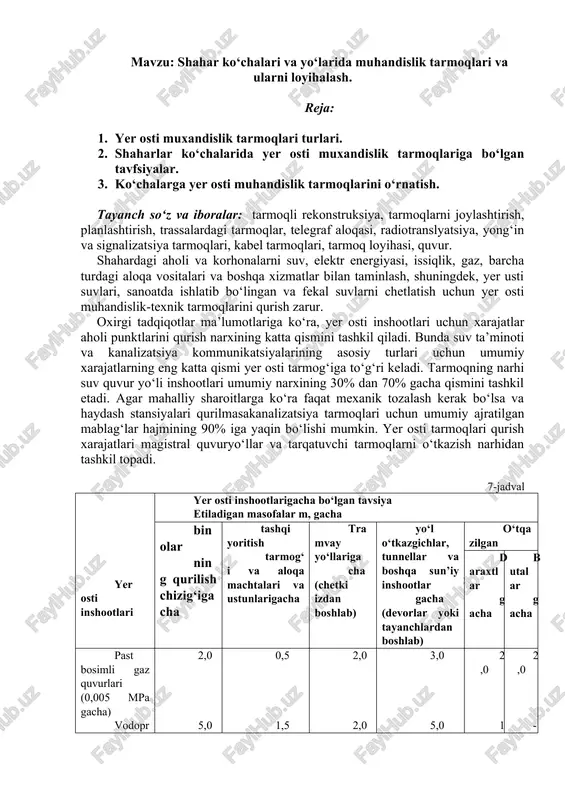

yer osti muxandislik tarmoqlariga bo‘lgan tavfsiyalar. 1. ko‘chalarga yer osti muhandislik tarmoqlarini o‘rnatish. tayanch so‘z va iboralar: tarmoqli rekonstruksiya, tarmoqlarni joylashtirish, planlashtirish, trassalardagi tarmoqlar, telegraf aloqasi, radiotranslyatsiya, yong‘in va signalizatsiya tarmoqlari, kabel tarmoqlari, tarmoq loyihasi, quvur. shahardagi aholi va korhonalarni suv, elektr energiyasi, issiqlik, gaz, barcha turdagi aloqa vositalari va boshqa xizmatlar bilan taminlash, shuningdek, yer usti suvlari, sanoatda ishlatib bo‘lingan va fekal suvlarni chetlatish uchun yer osti muhandislik-texnik tarmoqlarini qurish zarur. oxirgi tadqiqotlar ma’lumotlariga ko‘ra, yer osti inshootlari uchun xarajatlar aholi punktlarini qurish narxining katta qismini tashkil qiladi. bunda suv ta’minoti va kanalizatsiya kommunikatsiyalarining asosiy turlari uchun umumiy xarajatlarning eng katta qismi yer osti tarmog‘iga to‘g‘ri keladi. tarmoqning narhi suv quvur yo‘li inshootlari umumiy narxining 30% dan 70% gacha qismini tashkil etadi. agar mahalliy sharoitlarga ko‘ra faqat mexanik tozalash kerak bo‘lsa va haydash stansiyalari qurilmasakanalizatsiya tarmoqlari uchun umumiy ajratilgan mablag‘lar hajmining 90% iga yaqin bo‘lishi mumkin. yer osti tarmoqlari …

5 / 43

chi suyuqlik quvurlari 3,0 1,5 2,0 3,0 1,5 1,0 eski shaharlarda yer osti tarmoqlari ko‘chaning qatnov qismi ostida joylashtirilgan. bu, eng nomaqbul oqibatlarga olib kelgan. chunki avariyaviy va profilaktik ochishlarda yoki tarmoqli rekonstruksiya qilganda yo‘l qoplamasini buzishga to‘g‘ri kelgan. 8-jadval yer osti tarmoqlari quyidagi tarmoqlargacha bo‘lgan eng kam masofalar,m vodo provod kanali zag‘iya gaz quvur lari issiq suv quvurlari kabellar vodoprovod: tarqatuvchi tarmoqlar quvurlari diametri 200 mm dan ortiq bo‘lmaganida 1,5 1,5 1,0...5,0 1,5 0,5 shuning o‘zi, 200 mm dan ortiq bo‘lmaganida 1,5 3,0 1,0...5,0 1,5 0,5 kanalizag‘iya. novlar 1,5...3,0 0,4 1,0...5,0 1,0 1,0 gaz quvurlari: past va o‘rtacha bosimli (0,3 mpa gacha) 2,0 2,0 - 2,0 2,0 yuqori bosimli (0,3 dan 0,6 mpa gacha) 5,0 5,0 - 4,0 2,0 issiq suv quvurlari kabellar: 1,5 1,0 2,0...4,0 - 2,0 kuch kabellari 0,5 0,5 1,0...2,0 2,0 - aloqa kabellari 0,5 1,0 1,0...2,0 2,0 - 36-rasm. to‘g‘ri to‘rtburchak kesimli kollektorning sxemasi: 1-kuch …
