1 / 9

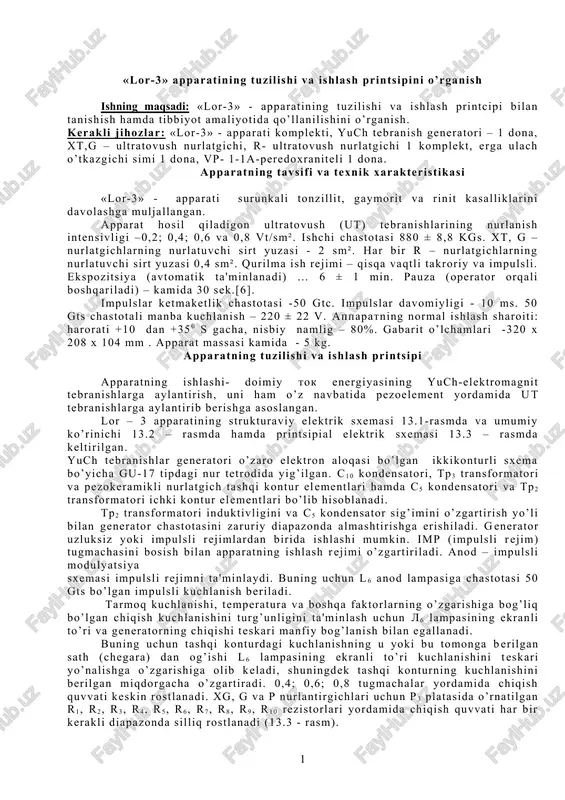

13 – laboratoriya ishi page «lor-3» apparatining tuzilishi va ishlash printsipini o’rganish ishning maqsadi: «lor-3» - apparatining tuzilishi va ishlash printcipi bilan tanishish hamda tibbiyot amaliyotida qo’llanilishini o’rganish. kerakli jihozlar: «lor-3» - apparati komplekti, yuch tebranish generatori – 1 dona, xt,g – ultratovush nurlatgichi, r- ultratovush nurlatgichi 1 komplekt, erga ulach o’tkazgichi simi 1 dona, vp- 1-1a-peredoxraniteli 1 dona. apparatning tavsifi va texnik xarakteristikasi «lor-3» - apparati surunkali tonzillit, gaymorit va rinit kasalliklarini davolashga muljallangan. apparat hosil qiladigon ultratovush (ut) tebranishlarining nurlanish intensivligi –0,2; 0,4; 0,6 va 0,8 vt/sm². ishchi chastotasi 880 ± 8,8 kgs. xt, g – nurlatgichlarning nurlatuvchi sirt yuzasi - 2 sm². har bir r – nurlatgichlarning nurlatuvchi sirt yuzasi 0,4 sm². qurilma ish rejimi – qisqa vaqtli takroriy va impulsli. ekspozitsiya (avtomatik ta'minlanadi) … 6 ± 1 min. pauza (operator orqali boshqariladi) – kamida 30 sek.[6]. impulslar ketmaketlik chastotasi -50 gtc. impulslar davomiyligi - 10 ms. …

2 / 9

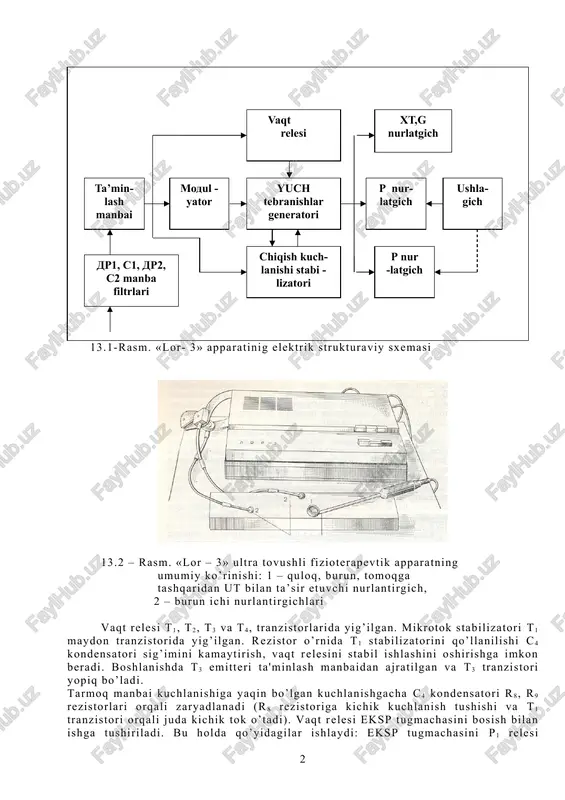

’lib hisoblanadi. tr2 transformatori induktivligini va s5 kondensator sig’imini o’zgartirish yo’li bilan generator chastotasini zaruriy diapazonda almashtirishga erishiladi. generator uzluksiz yoki impulsli rejimlardan birida ishlashi mumkin. imp (impulsli rejim) tugmachasini bosish bilan apparatning ishlash rejimi o’zgartiriladi. anod – impulsli modulyatsiya sxemasi impulsli rejimni ta'minlaydi. buning uchun l6 anod lampasiga chastotasi 50 gts bo’lgan impulsli kuchlanish beriladi. tarmoq kuchlanishi, temperatura va boshqa faktorlarning o’zgarishiga bog’liq bo’lgan chiqish kuchlanishini turg’unligini ta'minlash uchun l6 lampasining ekranli to’ri va generatorning chiqishi teskari manfiy bog’lanish bilan egallanadi. buning uchun tashqi konturdagi kuchlanishning u yoki bu tomonga berilgan sath (chegara) dan og’ishi l6 lampasining ekranli to’ri kuchlanishini teskari yo’nalishga o’zgarishiga olib keladi, shuningdek tashqi konturning kuchlanishini berilgan miqdorgacha o’zgartiradi. 0,4; 0,6; 0,8 tugmachalar yordamida chiqish quvvati keskin rostlanadi. xg, g va r nurlantirgichlari uchun p3 platasida o’rnatilgan r1, r2, r3, r4, r5, r6, r7, r8, r9, r10 rezistorlari yordamida chiqish quvvati har bir kerakli diapazonda silliq …

3 / 9

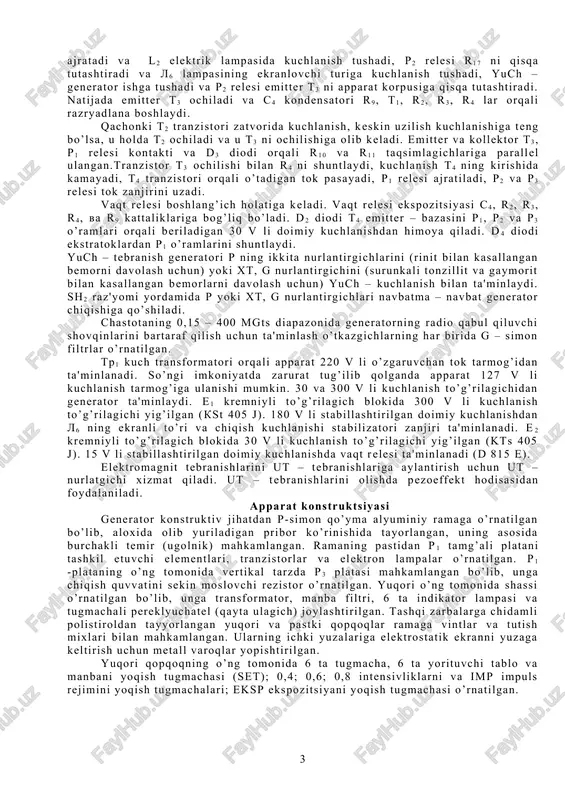

kichik kuchlanish tushishi va t1 tranzistori orqali juda kichik tok o’tadi). vaqt relesi eksp tugmachasini bosish bilan ishga tushiriladi. bu holda qo’yidagilar ishlaydi: eksp tugmachasini r1 relesi ajratadi va l2 elektrik lampasida kuchlanish tushadi, r2 relesi r17 ni qisqa tutashtiradi va l6 lampasining ekranlovchi turiga kuchlanish tushadi, yuch – generator ishga tushadi va r2 relesi emitter t3 ni apparat korpusiga qisqa tutashtiradi. natijada emitter t3 ochiladi va s4 kondensatori r9, t1, r2, r3, r4 lar orqali razryadlana boshlaydi. qachonki t2 tranzistori zatvorida kuchlanish, keskin uzilish kuchlanishiga teng bo’lsa, u holda t2 ochiladi va u t3 ni ochilishiga olib keladi. emitter va kollektor t3, r1 relesi kontakti va d3 diodi orqali r10 va r11 taqsimlagichlariga parallel ulangan.tranzistor t3 ochilishi bilan r4 ni shuntlaydi, kuchlanish t4 ning kirishida kamayadi, t4 tranzistori orqali o’tadigan tok pasayadi, r1 relesi ajratiladi, r2 va r3 relesi tok zanjirini uzadi. vaqt relesi boshlang’ich holatiga keladi. vaqt relesi …

4 / 9

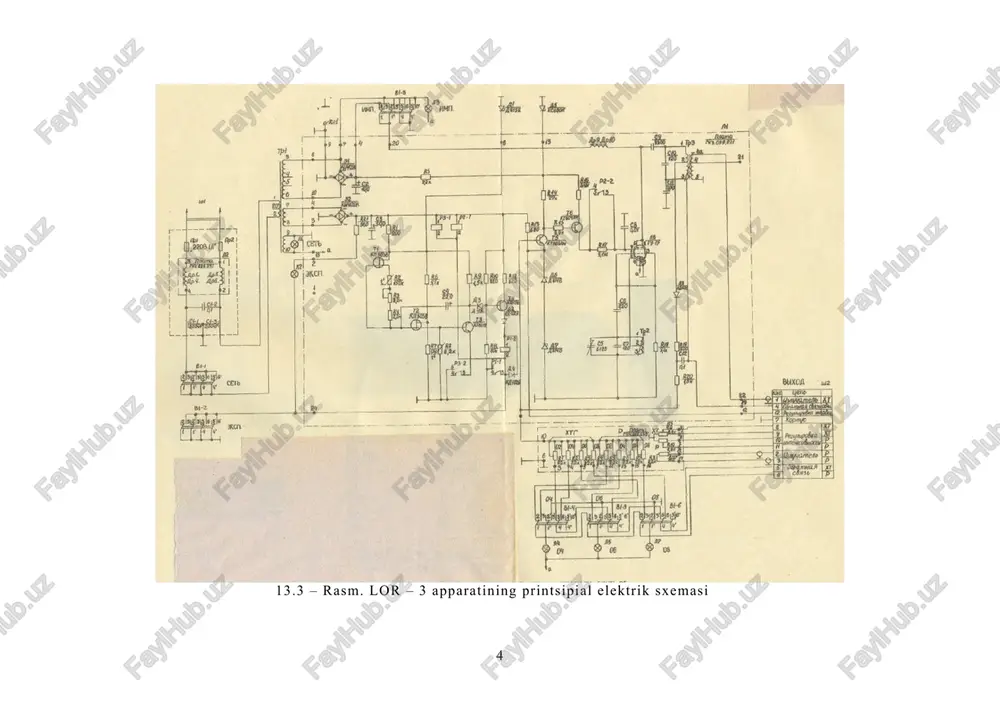

lanishi mumkin. 30 va 300 v li kuchlanish to’g’rilagichidan generator ta'minlaydi. e1 kremniyli to’g’rilagich blokida 300 v li kuchlanish to’g’rilagichi yig’ilgan (kst 405 j). 180 v li stabillashtirilgan doimiy kuchlanishdan l6 ning ekranli to’ri va chiqish kuchlanishi stabilizatori zanjiri ta'minlanadi. e2 kremniyli to’g’rilagich blokida 30 v li kuchlanish to’g’rilagichi yig’ilgan (kts 405 j). 15 v li stabillashtirilgan doimiy kuchlanishda vaqt relesi ta'minlanadi (d 815 e). elektromagnit tebranishlarini ut – tebranishlariga aylantirish uchun ut – nurlatgichi xizmat qiladi. ut – tebranishlarini olishda pezoeffekt hodisasidan foydalaniladi. apparat konstruktsiyasi generator konstruktiv jihatdan p-simon qo’yma alyuminiy ramaga o’rnatilgan bo’lib, aloxida olib yuriladigan pribor ko’rinishida tayorlangan, uning asosida burchakli temir (ugolnik) mahkamlangan. ramaning pastidan p1 tamg’ali platani tashkil etuvchi elementlari, tranzistorlar va elektron lampalar o’rnatilgan. p1 -plataning o’ng tomonida vertikal tarzda p3 platasi mahkamlangan bo’lib, unga chiqish quvvatini sekin moslovchi rezistor o’rnatilgan. yuqori o’ng tomonida shassi o’rnatilgan bo’lib, unga transformator, manba filtri, 6 ta indikator …

5 / 9

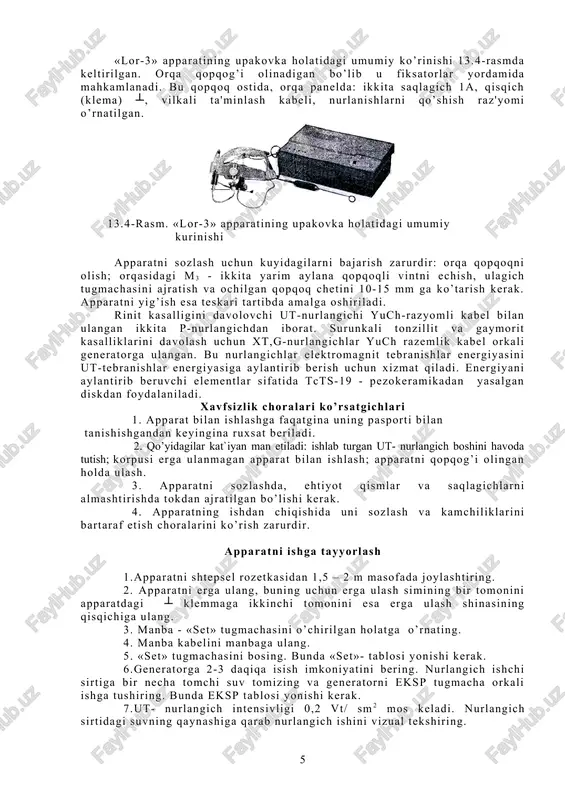

da: ikkita saqlagich 1a, qisqich (klema) ┴, vilkali ta'minlash kabeli, nurlanishlarni qo’shish raz'yomi o’rnatilgan. 13.4-rasm. «lor-3» apparatining upakovka holatidagi umumiy kurinishi apparatni sozlash uchun kuyidagilarni bajarish zarurdir: orqa qopqoqni olish; orqasidagi m3 - ikkita yarim aylana qopqoqli vintni echish, ulagich tugmachasini ajratish va ochilgan qopqoq chetini 10-15 mm ga ko’tarish kerak. apparatni yig’ish esa teskari tartibda amalga oshiriladi. rinit kasalligini davolovchi ut-nurlangichi yuch-razyomli kabel bilan ulangan ikkita p-nurlangichdan iborat. surunkali tonzillit va gaymorit kasalliklarini davolash uchun xt,g-nurlangichlar yuch razemlik kabel orkali generatorga ulangan. bu nurlangichlar elektromagnit tebranishlar energiyasini ut-tebranishlar energiyasiga aylantirib berish uchun xizmat qiladi. energiyani aylantirib beruvchi elementlar sifatida tcts-19 - pezokeramikadan yasalgan diskdan foydalaniladi. xavfsizlik choralari ko’rsatgichlari 1. apparat bilan ishlashga faqatgina uning pasporti bilan tanishishgandan keyingina ruxsat beriladi. 2. qo’yidagilar kat`iyan man etiladi: ishlab turgan ut- nurlangich boshini havoda tutish; korpusi erga ulanmagan apparat bilan ishlash; apparatni qopqog’i olingan holda ulash. 3. apparatni sozlashda, ehtiyot qismlar va …
