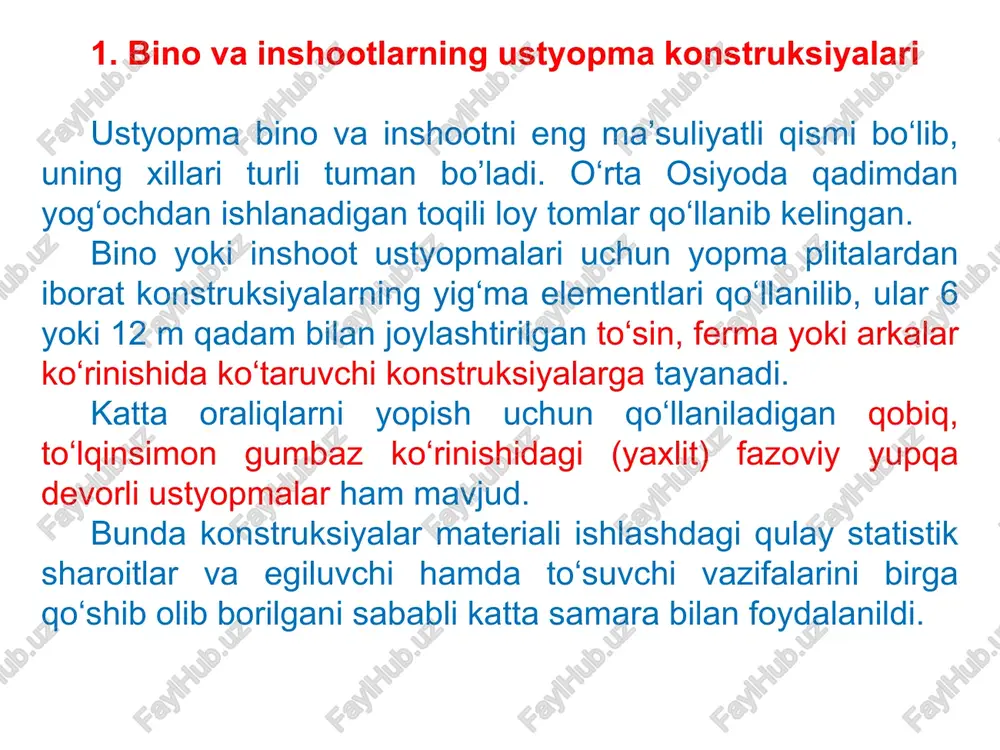

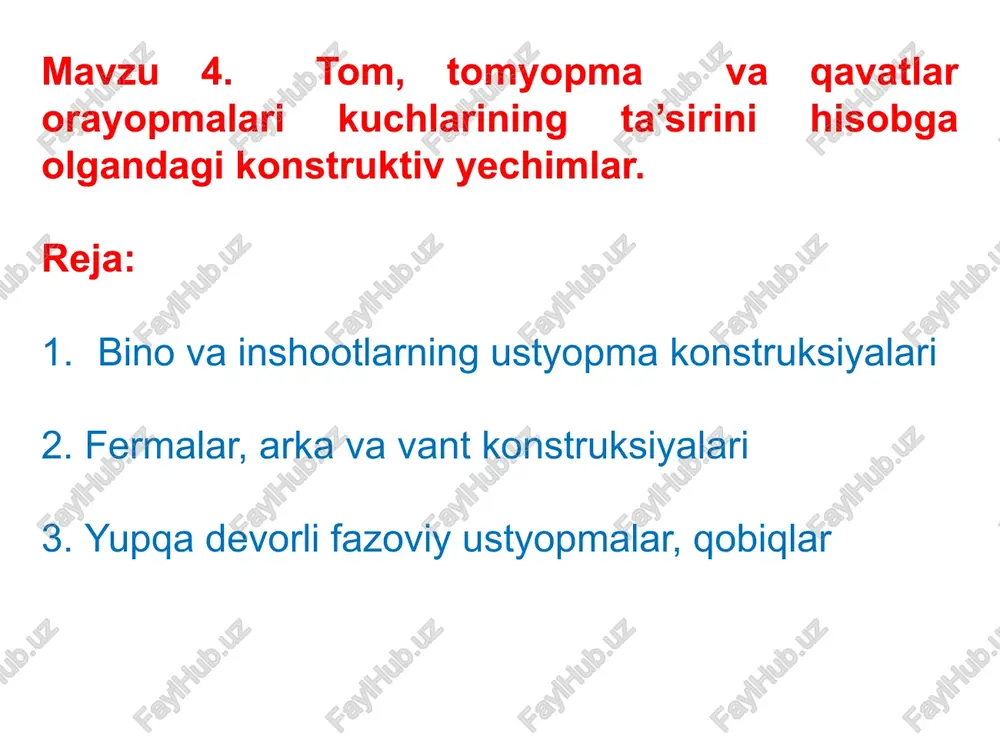

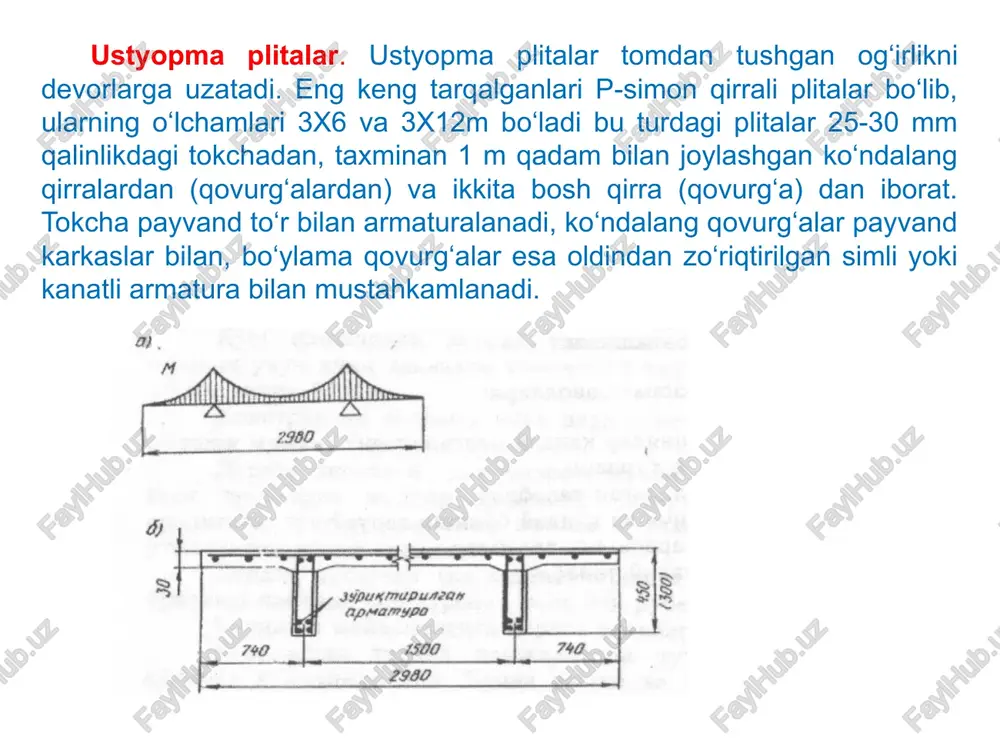

slayd 1 mavzu 4. tom, tomyopma va qavatlar orayopmalari kuchlarining ta’sirini hisobga olgandagi konstruktiv yechimlar. reja: bino va inshootlarning ustyopma konstruksiyalari 2. fermalar, arka va vant konstruksiyalari 3. yupqa devorli fazoviy ustyopmalar, qobiqlar 1. bino va inshootlarning ustyopma konstruksiyalari ustyopma bino va inshootni eng ma’suliyatli qismi bo‘lib, uning xillari turli tuman bo’ladi. o‘rta osiyoda qadimdan yog‘ochdan ishlanadigan toqili loy tomlar qo‘llanib kelingan. bino yoki inshoot ustyopmalari uchun yopma plitalardan iborat konstruksiyalarning yig‘ma elementlari qo‘llanilib, ular 6 yoki 12 m qadam bilan joylashtirilgan to‘sin, ferma yoki arkalar ko‘rinishida ko‘taruvchi konstruksiyalarga tayanadi. katta oraliqlarni yopish uchun qo‘llaniladigan qobiq, to‘lqinsimon gumbaz ko‘rinishidagi (yaxlit) fazoviy yupqa devorli ustyopmalar ham mavjud. bunda konstruksiyalar materiali ishlashdagi qulay statistik sharoitlar va egiluvchi hamda to‘suvchi vazifalarini birga qo‘shib olib borilgani sababli katta samara bilan foydalanildi. ustyopma plitalar. ustyopma plitalar tomdan tushgan og‘irlikni devorlarga uzatadi. eng keng tarqalganlari p-simon qirrali plitalar bo‘lib, ularning o‘lchamlari 3x6 va 3x12m bo‘ladi bu …

2 / 25

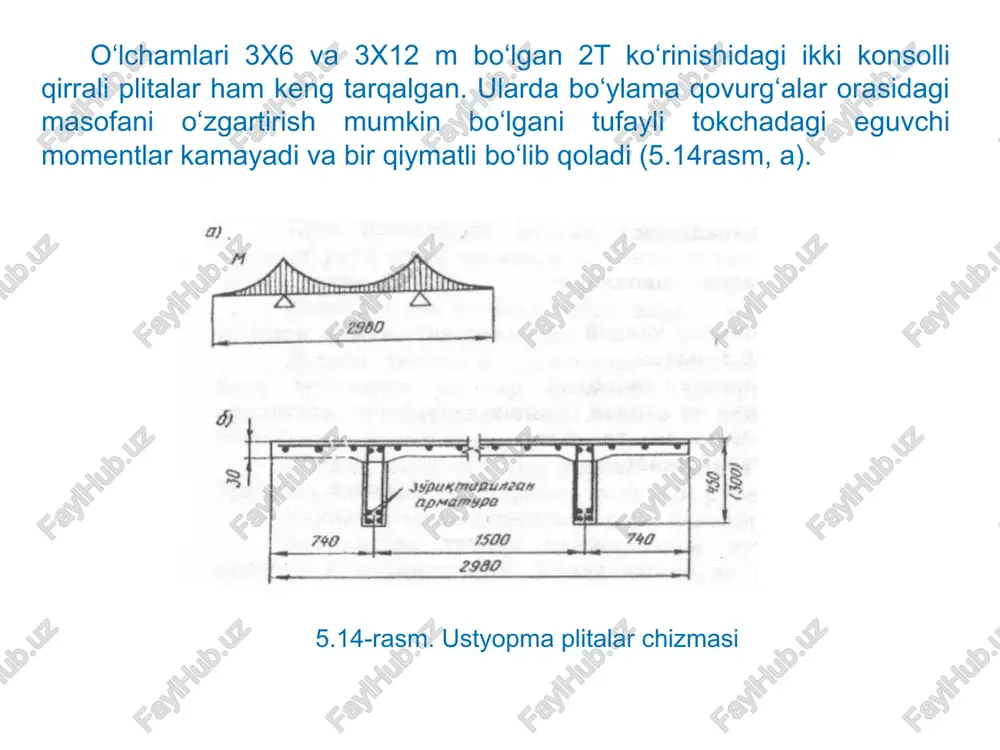

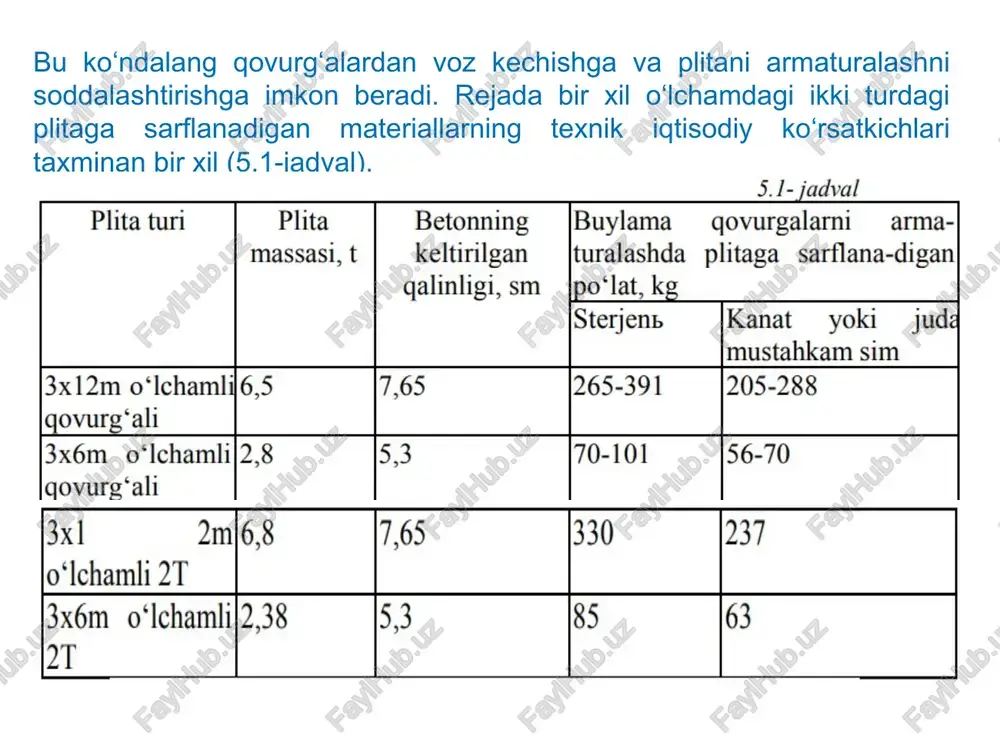

imkon beradi. rejada bir xil o‘lchamdagi ikki turdagi plitaga sarflanadigan materiallarning texnik iqtisodiy ko‘rsatkichlari taxminan bir xil (5.1-jadval). oraligi 12 m bo‘lgan plitalarning ustyopma konstruksiyasini butun tizimi tarkibida qo‘llanilgan holda oralig‘i 6 m li plitadagiga qaraganda ancha tejamli ish bajariladi, chunki 1m2 ustyopmaga ketadigan materiallarning solishtirma sarfi va montaj qilishda mehnat unumi ancha pastdir binolarning ustini yopish uchun, shuningdek, devorlarning bo‘ylariga bir bo‘ylama to‘sinlarga ko‘ndalang yo‘nalishda joylashtiriladigan 3x18 va 3x24 m li ikki yoqlama og‘ma yirik o‘lchamli plitalar qo‘llaniladi. bunday plitalarning bo‘ylama qovurg‘alarining balandligi o‘zgaruvchan bo‘ladi va plitaning chetlarida (p simon plitalarda) yoki plita enining 0,25 qismiga teng (2t turidagi plitalarda) masofada joylashadi. ustyopma to‘sinlar. amaliyotda 6x6 m va 6x9 m o‘lchamli va nishabi bir tomonga yoki ikki tomonga bo‘lgan tavr kesimli stropil to‘sinlar qo‘llaniladi, ular payvand karakaslar bilan armaturalanadi. oraliq masofa 12 va 18 m bo‘lganda to‘sinlar oldindan tortib zo‘riqtirilgan armatura bilan armaturalangan. to‘sinlarning kesimi ikki tavrli bo‘lib, devorining …

3 / 25

abli to‘sinlar ham qo‘llaniladi. bunday to‘sinlarning o‘rta qismida ularni engillashtirish maqsadida katta sakkiz yoqli teshiklar qilinadi. bu teshiklardan har birining yuzi 0,5-1 kv.m. bo‘ladi. shuning uchun ham ularni panjarasimon to‘sin deyiladi. qo‘shtavr kesimli stropil to‘sinlari panjarali to‘sinlardan ancha tejamlidir, ularda po‘lat va beton sarfi taxminan 15 % kam. 2. fermalar, arka va vant konstruksiyalari. temir-beton fermalar asosan 18 va 24 m oraliqli binolarni yopishda qo‘llaniladi. umuman, fermalar belbog‘larning shakli va panjarasining boryo‘qligiga qarab quyidagi turlarga bo‘linadiyu yuqori belbog‘i siniq shaklli, segment panjarali, parallel belbog‘li panjarali, xovonsiz segmentli, xovonsiz parallel belbog‘li va boshqa turlari bo‘lishi mumkin. temir-beton fermalarda po‘lat sarfi po‘lat fermalardan deyarli ikki barobar kam; shuning uchun oraliq 30m dan kam bo‘lganda faqat temir- beton fermalarni qo‘llash lozim. oraliq undan katta bo‘lganda po‘lat fermalarni qo‘llagan ma’qul. chunki ularning massasi, tayyorlashdagi mehnat sarfi kam qiymatga ega temir-beton fermalardan ancha arzon. biroq qurilnshda oralig‘i 60 m va undan ortiq bo‘lgan hollarda, oldindan …

4 / 25

il) da keng qo‘llanila boshladi. qo‘llaniladigan ashyolar. osma yopmalarning yuk ko‘taruvchikonstruksiyalari uchun qurilish ashyosi sifatida a-v, a-vi armatura po‘lati, yuqori mustahkamlikka ega bo‘lgan simlar, spiralsimon kanatlar ishlatiladi. membrana tipidagi yopmalar uchun kam uglerodli yoki past darajada legirlangan po‘latlar ishlatiladi. masalan, moskva shahridagi mir prospektidagi universal stadionning yopmasi 14g2 markali, qalinligi 5 mm bo‘lgan po‘latdan bajarilgan. arkalar. temir-beton arkalar juda katta oraliqda, masalan, 30 m ortiq bo‘lganda fermalardan tejamliroqdir. statik belgisiga ko’ra arkalar quyidagi turlarga bo‘linadi: uch sharnirli (statik aniq); ikki sharnirli tortqichsiz yoki tortqichli (bir noma’lumli) va sharnirsiz (noma’lumli). arka tizimining o‘ziga xos xususiyati kerki (tortqi-raspor) kuchining mavjudligidir. eng keng tarqalganlari tortqichli arkalardir. katta oraliqli binolarda (angarlar, yopiq bozorlar va boshqalarda) arkalar bevosita poydevorga tayanishi mumkin. tortqichlar tayanch qurilmalarini kerki (tortqi-raspor) kuchi ta’siridan ozod qiladi. ris. 6.12. vidi jelezobetonnix arochnix mostov: a — s ezdoy poverxu; b — s ezdoy poseredine; v — s jestkoy arkoy i gibkoy zatyajkoy; g …

5 / 25

ilinadi va simmetrik armaturalanadi, chunki momentlar epyurasi, odatda ishorasi, o‘zgaruvchan bo‘ladi. tortqichdagi kuchlanishlar darhol armaturaga uzatiladi, bu maqsadda oldindan zo‘riqtirilgan kanatlardan foydalanish maqsadga muvofiqdir. tortqini osilib qolishini kamaytirish uchun har 5-6 m dan so‘ng ilgichlar o‘rnatiladi. katta oraliqli arkalar odatda ayrim qismlardan tashkil topgan yig‘ma holatda tayyorlanadi. (rasm). bunda tortqi oldindan tayanch bloklar bilan kuchlangan yaxlit deb ko‘zda tutiladi. arka seksiyalari o‘zaro qo‘yilgan detallarni keyingilari bilan chok birikmalarini bukib, payvandlash yordamida biriktiriladi. 3. yupqa devorli fazoviy ustyopmalar, qobiqlar. yupqa devorli fazoviy ustyopmalar tekis (yassi) tizimlardan (plita, to‘sin, ferma va boshqalardan) farqli o‘laroq yuk ostida ikkala yo‘nalishda ishlaydi. bunday konstruksiyalarga materialni eng kam sarflanadi. yupqa devorli fazoviy konstruksiyalar ularga samarali geometrik shakl berish tufayli temir-betonning ijobiy xossalaridan eng ko‘p samara bilan foydalanishga imkon beradi. yupqa devorli fazoviy temirbeton konstruksiyalar bilan oraliq tayanchlarsiz 1 gektargacha va undan katta maydonlarni yopish mumkin. yupqa devorli fazoviy ustyopmalarda ustunlar turi ko‘p hollarda 36x36, 40x40 m …
