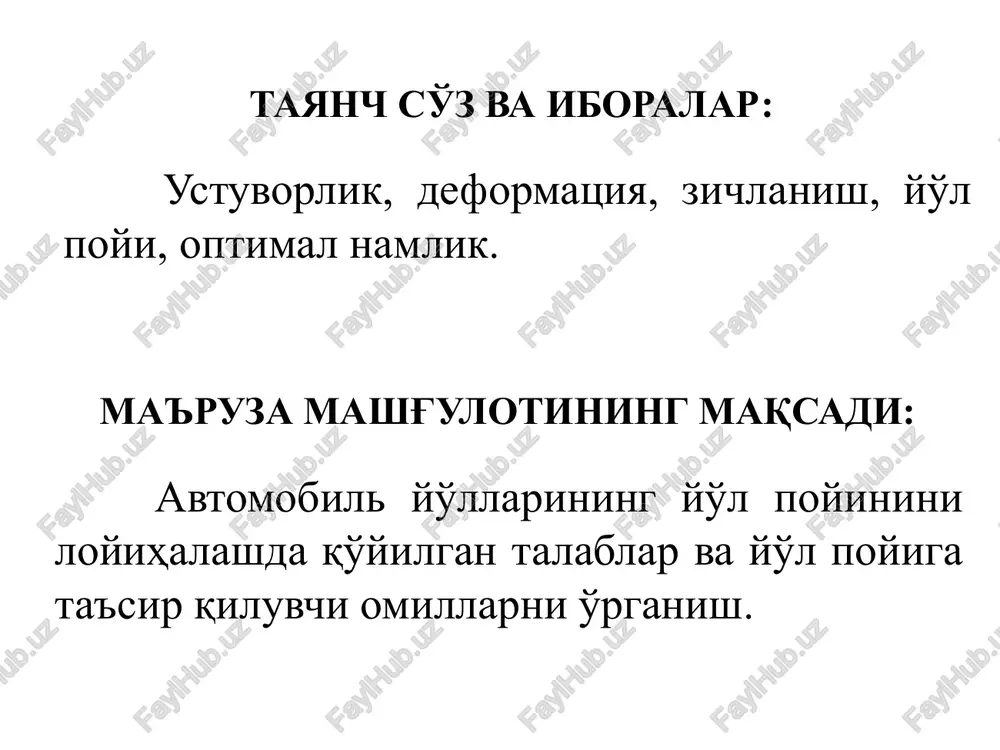

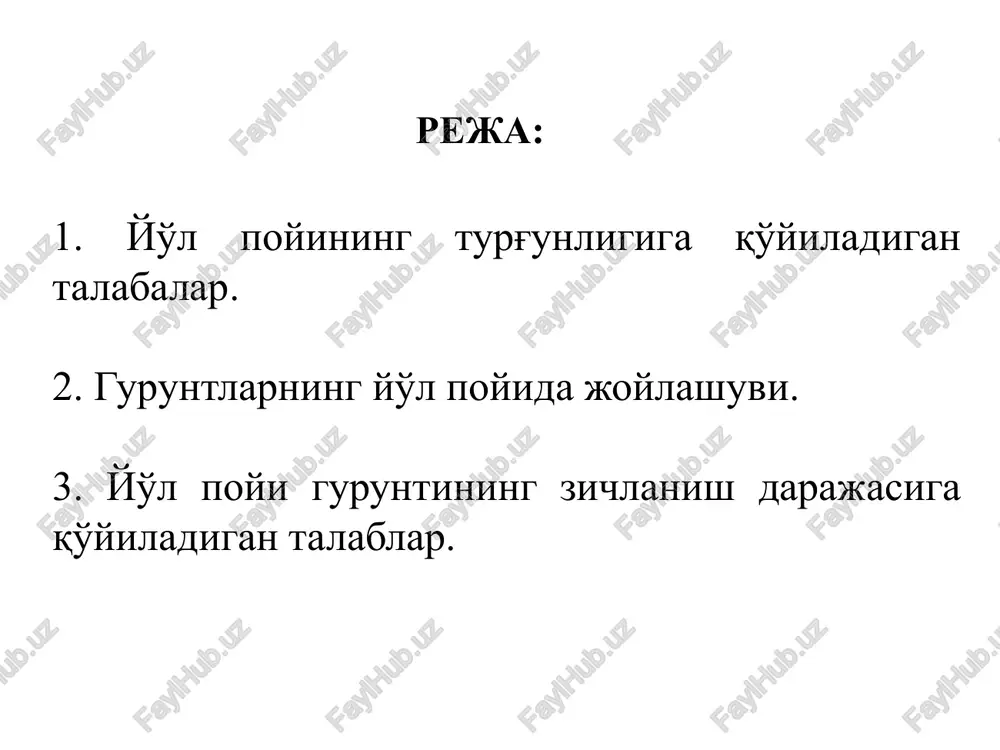

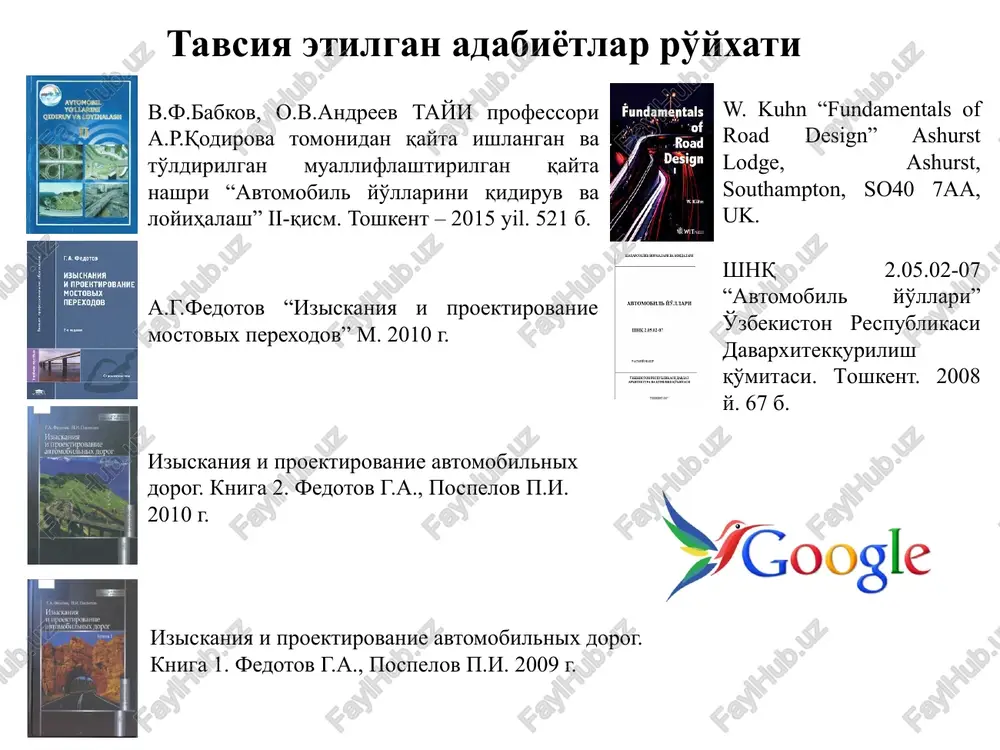

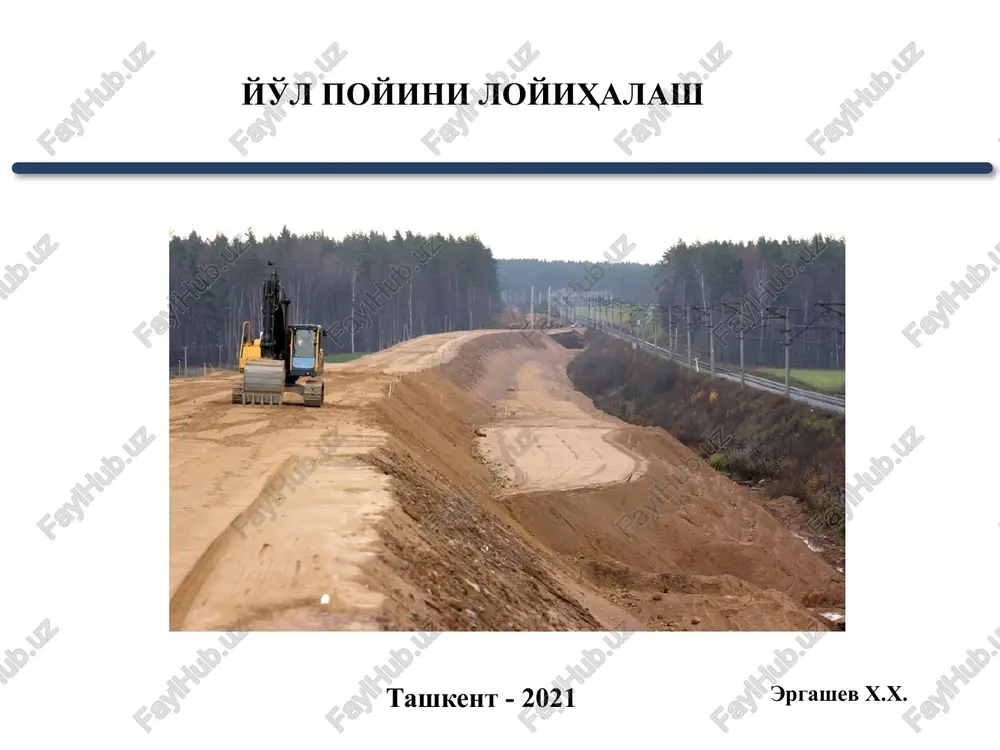

prezentatsiya powerpoint yo'l poyini loyihalash tashkent - 2021 ergashev x.x. 1 v.f.babkov, o.v.andreev tayi professori a.r.qodirova tomonidan qayta ishlangan va to'ldirilgan mualliflashtirilgan qayta nashri “avtomobil yo'llarini qidiruv va loyihalash” ii-qism. toshkent – 2015 yil. 521 b. tavsiya etilgan adabiyotlar ro'yxati a.g.fedotov “iziskaniya i proektirovanie mostovix perexodov” m. 2010 g. w. kuhn “fundamentals of road design” ashurst lodge, ashurst, southampton, so40 7aa, uk. shnq 2.05.02-07 “avtomobil yo'llari” o'zbekiston respublikasi davarxitekqurilish qo'mitasi. toshkent. 2008 y. 67 b. iziskaniya i proektirovanie avtomobilnix dorog. kniga 2. fedotov g.a., pospelov p.i. 2010 g. iziskaniya i proektirovanie avtomobilnix dorog. kniga 1. fedotov g.a., pospelov p.i. 2009 g. 2 1. yo'l poyining turg'unligiga qo'yiladigan talabalar. 2. guruntlarning yo'l poyida joylashuvi. 3. yo'l poyi guruntining zichlanish darajasiga qo'yiladigan talablar. reja: 3 avtomobil yo'llarining yo'l poyinini loyihalashda qo'yilgan talablar va yo'l poyiga ta'sir qiluvchi omillarni o'rganish. ustuvorlik, deformatsiya, zichlanish, yo'l poyi, optimal namlik. tayanch so'z va iboralar: ma'ruza mashg'ulotining …

2 / 23

ko'tarma balandligi va o'yma chuqurligi, yo'l poyida foydalanilgan gruntlarning fizik-mexanik xususiyatlari, yo'l poyi qurilayotgan xudud iqlimi, shuningdek qimmatbaho erlarni maksimal saqlash va atrof-muhitga eng kam ziyon etkazishdan kelib chiqqan xolda loyihalanishi zarur. 7 yo'l poyi quyidagi elementlarni o'z ichigi oladi: - yo'l poyining ustki qismi (ishchi qatlam); - ko'tarma tanasi (yonbag'irlar bilan); - ko'tarma asosi; - o'yma asosi; - o'yma yonbag'irlari; - yuza suvlarini chetlatish qurilmalari; - er osti suvlari sathini pasaytirish yoki chetlatish qurilmalari (drenaj); - yo'l poyini xavfli geologik jarayonlardan (nurashlar, emirilishlar, sellar, kshchkilar, o'pirilishlar) himoya qilish uchun mo'ljallangan saqlovchi va himoyalovchi geotexnik qurilma va tuzilmalar. 8 yo'l poyining mustahkamligi deganda, tashqi kuchlar va tabiiy omillar ta'sirida buzilmasdan, qurilishda o'ziga berilgan shakl va o'lchamlarni saqlab qolish xususiyati tushuniladi. yo'l poyining turg'unligi deganda, siljishlarsiz va o'ta cho'kishlarsiz loyihada ko'zda tutilgan fazoviy vaziyatni saqlab qolishi tushuniladi. 9 avtomobil yo'larining yo'l poyini qurishda turli xil guruntlardan foydalanamiz. yirik toshli qoya guruntlari …

3 / 23

ishabli ko'ndalang profilli qilinadi. bu sizib o'tgan suvning ko'tarmadan oqib tushishiga yordam beradi. suv o'tkazadigan gurunt qatlamlaridan suvning yonbag'irlarga chiqarilishi taxminlangan bo'lishi zarur. 12 ko'tarma tanasida o'z og'irligi, o'tayotgan avtomobillarning bosimi va yo'l poyining namlanib hamda qurishi ta'sirida cho'kishlar hosil bo'lmasligi uchun guruntning g'ovakligi ko'tarma ichida ta'sir etadigan kuchlanishlarga mos kelishi kerak. ko'tarmalarda vertikal siquvchi kuchlanishlarning taqsimlanishi: 1 – tashqi yuklama; 2 – tashqi yuklamadan hosil bo'lgan kuchlanish; 3 – o'z og'irligidan hosil bo'lgan kuchlanish; 4 – kuchlanishlarning yig'indisi epyurasi. 13 gruntning o'z og'irligidan hosil bo'ladigan kuchlanish ko'rilayotgan qatlamning qoplama sirtidan joylashish chuqurligiga mutanosib ravishda o'sadi. tashqi yuklama sirtdan biror chuqurlikda tugaydigan kuchlanish hosil qiladi. baland bo'lmagan ko'tarmalarda transport yuklamalaridan hosil bo'ladigan kuchlanish to'shama guruntga taralib, gruntni zichlanishi hamda ko'tarmani cho'ktirishi mumkin. ko'tarmaning pastki qismida kapillyar bosim shuningdek, baland suvlar pasayganidan keyin gruntning qurishi vaqtida hosil bo'ladigan kuchlanishlar kuchayishi mumkin. 14 baland ko'tarma tagida yotuvchi grunt shibbalanishi kerak bo'lgan chuqurlikni …

4 / 23

nisbatan zichlanish koeffitsienti deb ataladi. optimal namlik deb gruntni zurur darajada zichlash uchun boshqa namliklarga nisbatan kamroq ish bajarishni talab etadigan namlikka aytiladi. 16 lyossimon tuproqlarda yo'l to'shamasi qoplamasi yuzasining er osti suvlari satxidan ko'tarilishi ularning zichlanishdagi namligi va talab qilingan zichlik koeffitsientiga qarab qabul qilinadi. tuproqning zichlashdagi namligi, me'yoriy namlikka nisbatan changsimon supes changsion og'ir supes, changsimon engil suglinok changsimon og'ir supes, changsimon loy zichlanish koeffitsienti 0,95 0,98 1,0 0,95 0,98 1,0 0,95 0,98 1,0 0,7 2,00 1,4 1,2 2,2 1,7 1,5 2,3 1,9 1,7 0,8 1,99 1,2 1,0 2,1 1,3 1,2 2,2 1,6 1,4 0,9 1,77 1,0 0,8 1,9 1,2 1,0 2,0 1,4 1,2 1,0 1,5 1,0 0,8 1,7 1,2 0,9 1,9 1,4 1,0 17 turli iqlim mintaqalarida ko'tarmaning turli qatlamlarida gruntlarning ishlash sharoitlari turlicha bo'lganligi sababli va unga yotqiziladigan qoplama turiga qarab ko'tarmalarning zichlanish koeffitsientiga talablar o'zgaradi. shnq 2.02.05-07 ga asosan ishchi qatlam tuprog'ining zichlanish koeffitsienti qiymati …

5 / 23

yini loyihalashda qo'yiladigan talablar. 3. avtomobil yo'l poyini loyihalashda gruntlarning o'ziga xosliklari. 4. ichki ishqalanish burchagi nima? 5. suvning yo'l poyiga ta'siri qanday kamaytiriladi? 19 talabalar bilimini mustahkamlash uchun grafik organeyzerlar 20 t - jadval yo'l poyini loyihalash afzalliklari kamchiliklari 21 nima uchun? nima uchun? nima uchun? nima uchun? nima uchun? nima uchun? nima uchun? nima uchun? nima uchun? 22 e'tiboringiz uchun raxmat ! 23 image1.jpg image2.jpeg image3.jpeg image4.jpg image5.png image6.jpg image7.png image8.png image9.jpg image10.jpg image11.jpg image12.jpg image13.jpeg image14.png image15.png image16.jpg image17.jpg image18.jpg /docprops/thumbnail.jpeg
