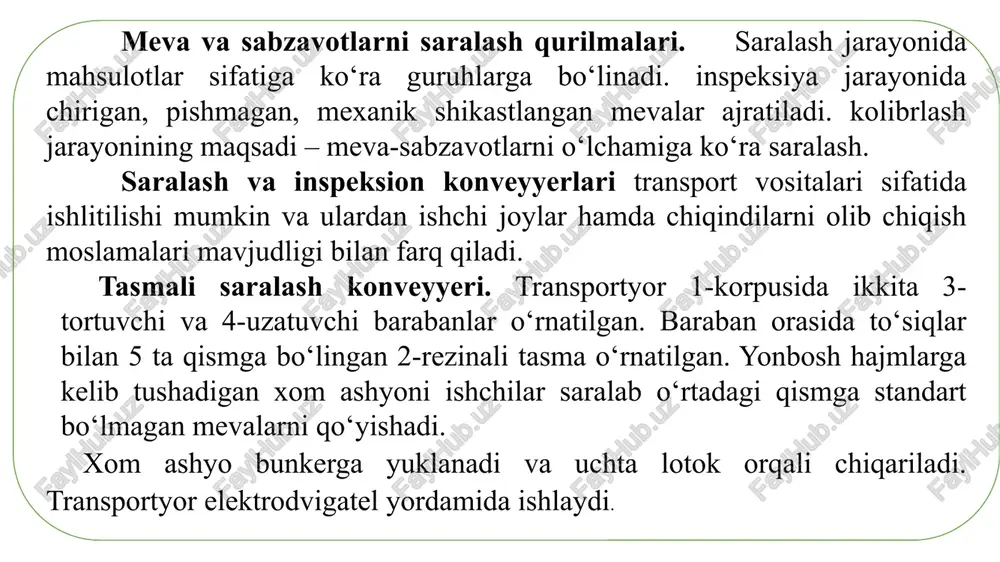

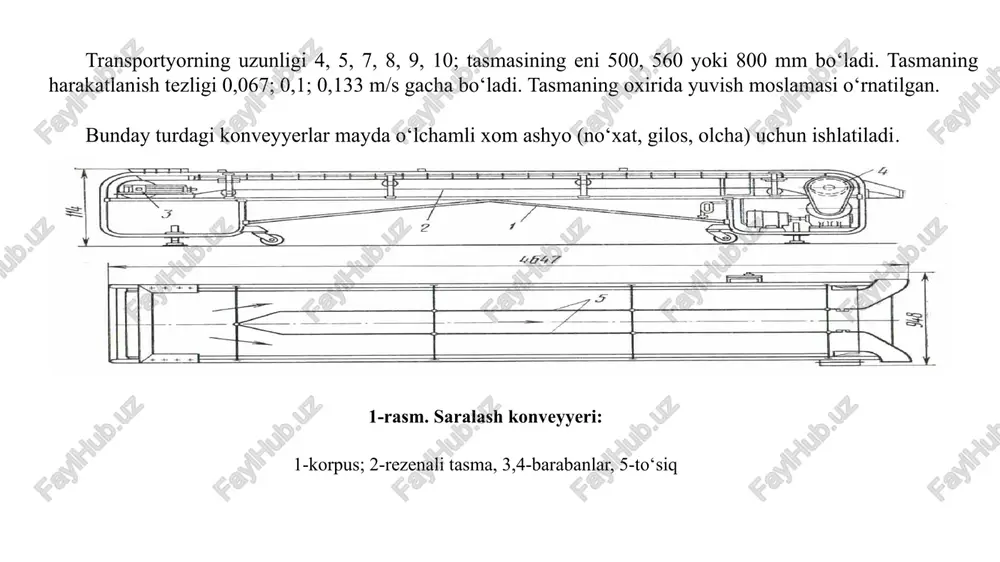

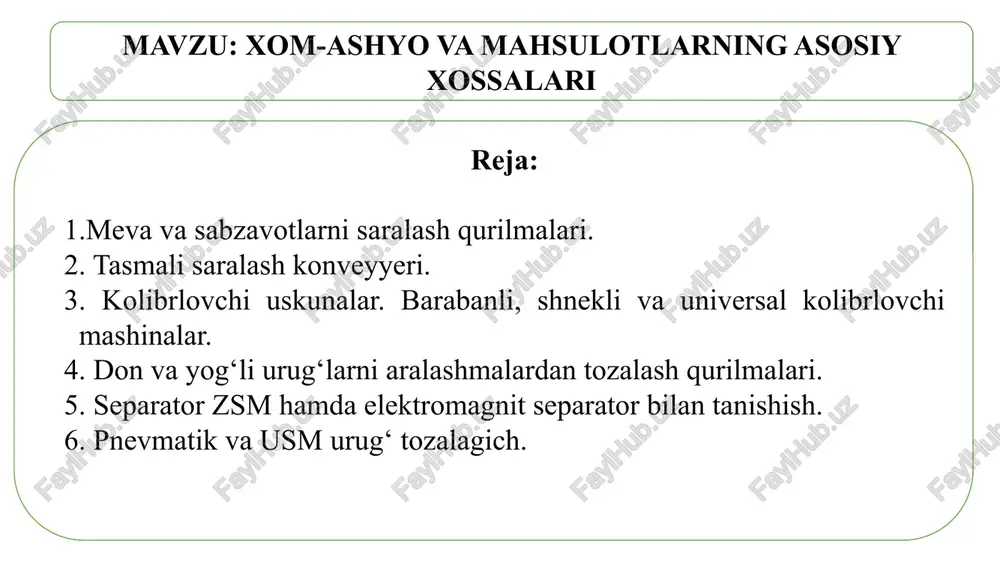

prezentatsiya powerpoint reja: 1.meva va sabzavotlarni saralash qurilmalari. 2. tasmali saralash konveyyeri. 3. kolibrlovchi uskunalar. barabanli, shnekli va universal kolibrlovchi mashinalar. 4. don va yog‘li urug‘larni aralashmalardan tozalash qurilmalari. 5. separator zsm hamda elektromagnit separator bilan tanishish. 6. pnevmatik va usm urug‘ tozalagich. mavzu: xom-ashyo va mahsulotlarning asosiy xossalari meva va sabzavotlarni saralash qurilmalari. saralash jarayonida mahsulotlar sifatiga ko‘ra guruhlarga bo‘linadi. inspeksiya jarayonida chirigan, pishmagan, mexanik shikastlangan mevalar ajratiladi. kolibrlash jarayonining maqsadi – meva-sabzavotlarni o‘lchamiga ko‘ra saralash. saralash va inspeksion konveyyerlari transport vositalari sifatida ishlitilishi mumkin va ulardan ishchi joylar hamda chiqindilarni olib chiqish moslamalari mavjudligi bilan farq qiladi. tasmali saralash konveyyeri. transportyor 1-korpusida ikkita 3-tortuvchi va 4-uzatuvchi barabanlar o‘rnatilgan. baraban orasida to‘siqlar bilan 5 ta qismga bo‘lingan 2-rezinali tasma o‘rnatilgan. yonbosh hajmlarga kelib tushadigan xom ashyoni ishchilar saralab o‘rtadagi qismga standart bo‘lmagan mevalarni qo‘yishadi. xom ashyo bunkerga yuklanadi va uchta lotok orqali chiqariladi. transportyor elektrodvigatel yordamida ishlaydi. transportyorning uzunligi …

2 / 19

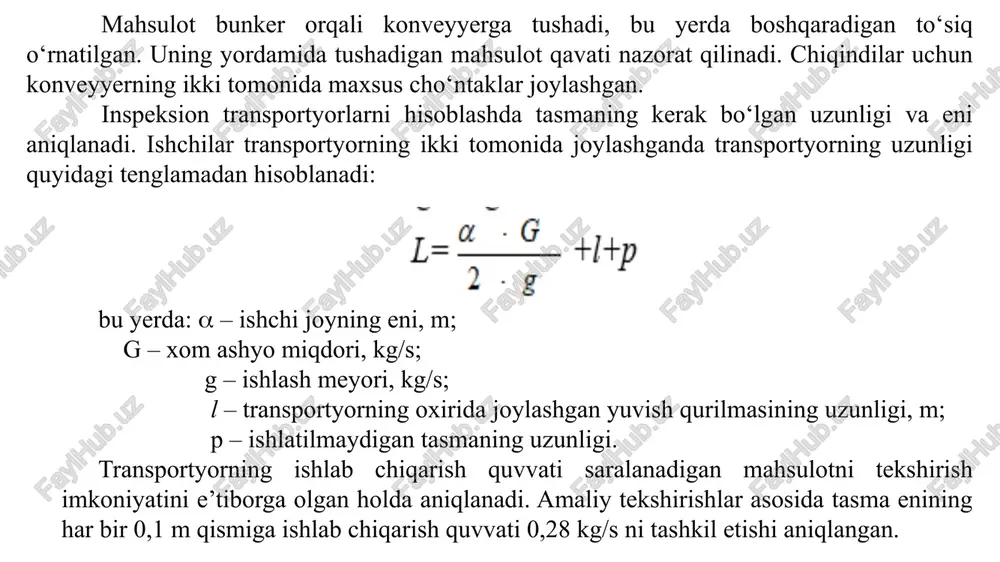

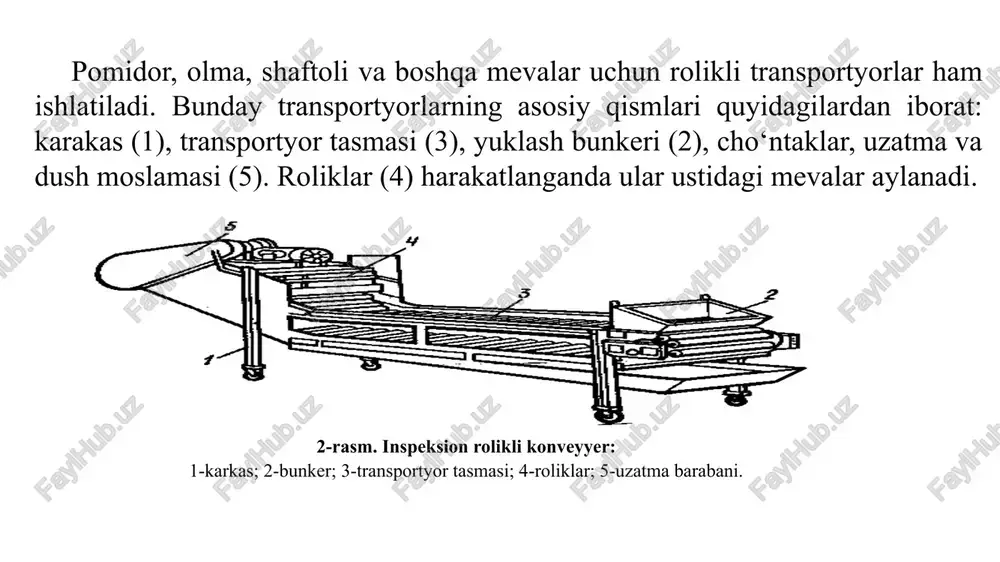

valar aylanadi. 2-rasm. inspeksion rolikli konveyyer: 1-karkas; 2-bunker; 3-transportyor tasmasi; 4-roliklar; 5-uzatma barabani. mahsulot bunker orqali konveyyerga tushadi, bu yerda boshqaradigan to‘siq o‘rnatilgan. uning yordamida tushadigan mahsulot qavati nazorat qilinadi. chiqindilar uchun konveyyerning ikki tomonida maxsus cho‘ntaklar joylashgan. inspeksion transportyorlarni hisoblashda tasmaning kerak bo‘lgan uzunligi va eni aniqlanadi. ishchilar transportyorning ikki tomonida joylashganda transportyorning uzunligi quyidagi tenglamadan hisoblanadi: bu yerda:  – ishchi joyning eni, m; g – xom ashyo miqdori, kg/s; g – ishlash meyori, kg/s; l – transportyorning oxirida joylashgan yuvish qurilmasining uzunligi, m; p – ishlatilmaydigan tasmaning uzunligi. transportyorning ishlab chiqarish quvvati saralanadigan mahsulotni tekshirish imkoniyatini e’tiborga olgan holda aniqlanadi. amaliy tekshirishlar asosida tasma enining har bir 0,1 m qismiga ishlab chiqarish quvvati 0,28 kg/s ni tashkil etishi aniqlangan. transportyorning ishlab chiqarish quvvati quyidagi formuladan topiladi: g=bk bu yerda:  – tasmaning tezligi, (=0,1-0,12 m/s; b – tasmaning eni, b=0,6-0,9 m; k – tasmaning har 1 m2 …

3 / 19

1-aylanuvchan pog‘onali valik, 2-tasmali transportyor, j-trosli kalibrlagich, bunda 1-meva, i-shnekli kalibrlagich, k-konusli kalibrlagich. barabanli kolibrlovchi mashinalar. barabanli kalibrlovchi mashinalar ko‘k no‘xat, olcha, gilos, qulupnay, kartoshka kabi mahsulotlarni saralash uchun ishlatiladi. no‘xat uchun 5 seksiyali to‘rli baraban o‘rnatiladi, uskuna to‘rining o‘lchamlari 12x12 mm, ishlab chiqarish quvvati 0,417 kg/s. kartoshka uchun baraban uchta seksiyaga bo‘linadi; ularning o‘lchamlari 40x40; 50x50; 60x60; ishlab chiqarish quvvati 0,555 kg/s. shnekli kolibrlovchi mashinalar. shnekli kolibrlovchi mashinalar ikkita qarama-qarshi aylanuvchi shneklardan iborat bo‘ladi. shnek o‘ramalari orasidagi masofa bir xil bo‘ladi, val diametri esa kichrayib boradi. shnekli kolibrlovchi mashinalarda qattiq mevalarni saralash mumkin. mashinaning ichida shneklar ostida tasmali transportyor joylashadi. transportyor 10 ta oqimga to‘siqlar bilan bo‘lingan. saralanadigan mahsulot o‘lchamiga ko‘ra oqimlardan bittasiga tushadi va transportyor orqali olib ketiladi. val diametri har bir qadamda 5 mm ga kichrayadi, shuning uchun har bir oqimdagi mevalarning o‘lchamlari 5 mm ga farq qiladi. 4-rasm. shnekli kolibrlovchi mashina: 1-shnek; 2-korpus; 3-tasmali transportyor; 4-to‘siqlar. …

4 / 19

niversal kolibrlovchi mashina: 1-stanina, 2-kolibrlovchi uzel, 3-fraksion transportyor, 4-chiqindilar uchun transportyor, 5-elevator, 6-elektrodvigatel. don va yog‘li urug‘larni aralashmalardan tozalash qurilmalari. don va yog‘li urug‘larni qabul qilish va tozalash yog‘ olish tizimida barcha operatsiyalardan oldinda turadi. yog‘li urug‘larni begona aralashmalardan tozalash ularni sifatli saqlash va qayta ishlashni ta’minlash uchun zarurdir. yog‘li urug‘larni (paxta chigitidan tashqari) mineral va organik qo‘shimchalar va ferromagnit aralashmalardan tozalash uchun aerodinamik, elakli va magnitli separatorlar qo‘llaniladi. separator zsm hamda elektromagnit separator bilan tanishish. separator metall staninadan iborat, unga tekis prujinalarda ustma-ust pastki va yuqorigi panjarali (elakli) kuzovlar osiladi. har bir kuzov ikki qator elakga ega: yuqorigi - saralovchi, pastki – elovchi. separatorlar (zsm-50 va zsm-100) birinchi va ikkinchi marta tozalash uchun, hamda urug‘larni fraksiyalar bo‘yicha kolibrlash (mayda va yiriklarga ajratish) maqsadida ishlab chiqarishning texnologik sxemalarida qo‘llaniladi. kolibrlash urug‘larni keyingi qayta ishlashda – ularni chaqish va elashda unumdorlikni oshirishga imkon beradi. 6-rasm. separator zsm-50. 1-qabul qilish kamerasi, 2-shnek, …

5 / 19

smasining kengligi, mm 650-1000 ishlash quvvati, kvt 3,5 magnit maydon kuchlanishi, a/m 3300 og‘irligi, kg 1500 7-rasm. sket markali magnit separatori 7.3.3. burat mashinaning ishchi organi burchakli baraban bo‘lib, uning uzunligi 5 m ni tashkil etadi, u staninaga 200 burchak ostida gorizontal biriktiriladi. baraban 20 ayl./daqiqa chastota bilan aylanadi. baraban uzunligining 1/3 qismi shtamplangan listli po‘latdan tayyorlangan. teshiklari 3-4 mm bo‘lgan elakning boshqa qismi (uzunligining 2/3 qismi) teshiklarining diametri 16-18 mm bo‘lgan elaklar bilan qoplangan. elaklarning umumiy yuzasi 28 m2. burat unumdorligi 120 t urug‘/kun. uzatma quvvati 4 kvt. buratda hosil bo‘lgan chang ventilyator bilan aspiratsion tizimga o‘riladi. pnevmatik va usm urug‘ tozalagich. paxta urug‘larini momiq, chang va puch urug‘lardan butunlay tozalash uchun qo‘llaniladi. tozalagich 10 ayl./daq. chastota bilan aylanadigan shiber bilan boshqariluvchi oziqlantirgich, bir daqiqada 270 chastota tebranish bilan tebranadigan elakli rama, ventilyator, pastki kamera va aylanish chastotasi 35 ayl./daq. bo‘lgan uzatkichdan iborat. elakli rama 12° burchak ostida gorizontal …
