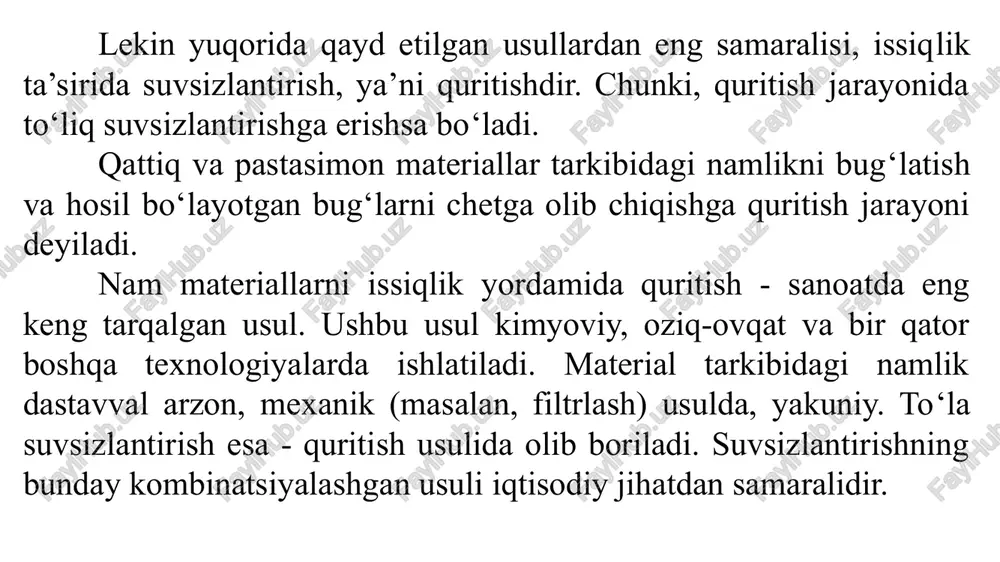

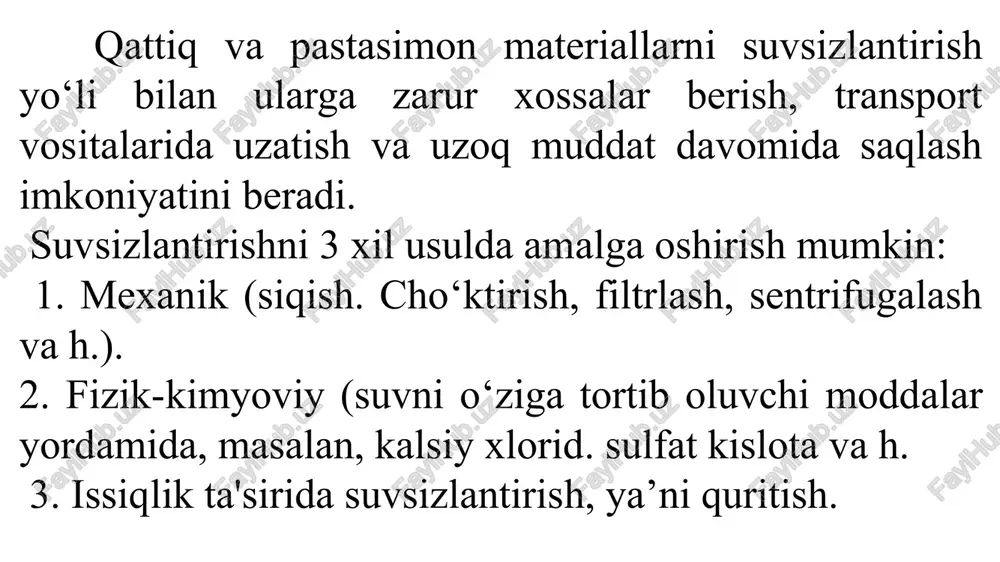

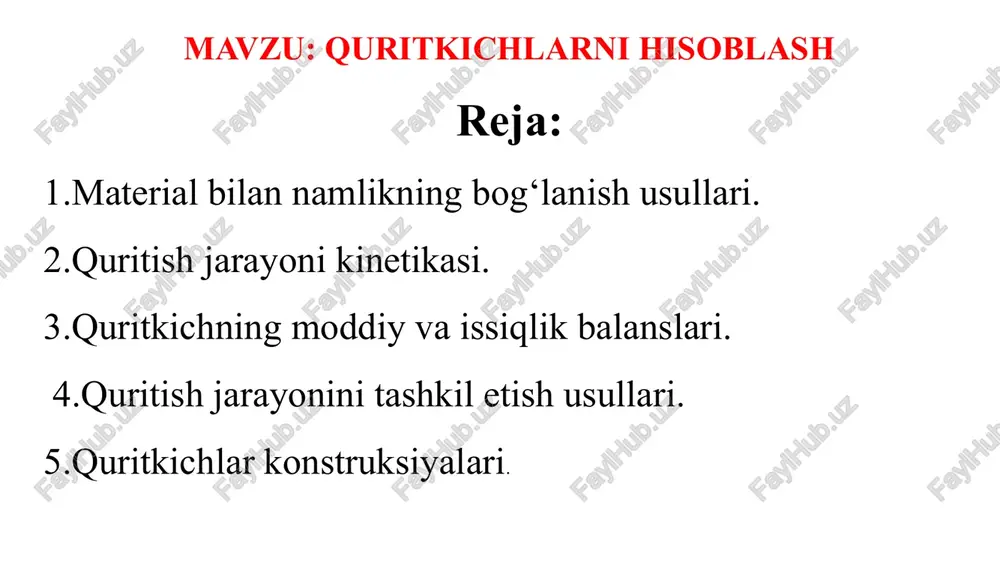

prezentatsiya powerpoint mavzu: quritkichlarni hisoblash reja: 1.material bilan namlikning bog‘lanish usullari. 2.quritish jarayoni kinetikasi. 3.quritkichning moddiy va issiqlik balanslari. 4.quritish jarayonini tashkil etish usullari. 5.quritkichlar konstruksiyalari. qattiq va pastasimon materiallarni suvsizlantirish yo‘li bilan ularga zarur xossalar berish, transport vositalarida uzatish va uzoq muddat davomida saqlash imkoniyatini beradi. suvsizlantirishni 3 xil usulda amalga oshirish mumkin: 1. mexanik (siqish. cho‘ktirish, filtrlash, sentrifugalash va h.). 2. fizik-kimyoviy (suvni o‘ziga tortib oluvchi moddalar yordamida, masalan, kalsiy xlorid. sulfat kislota va h. 3. issiqlik ta'sirida suvsizlantirish, ya’ni quritish. lekin yuqorida qayd etilgan usullardan eng samaralisi, issiqlik ta’sirida suvsizlantirish, ya’ni quritishdir. chunki, quritish jarayonida to‘liq suvsizlantirishga erishsa bo‘ladi. qattiq va pastasimon materiallar tarkibidagi namlikni bug‘latish va hosil bo‘layotgan bug‘larni chetga olib chiqishga quritish jarayoni deyiladi. nam materiallarni issiqlik yordamida quritish - sanoatda eng keng tarqalgan usul. ushbu usul kimyoviy, oziq-ovqat va bir qator boshqa texnologiyalarda ishlatiladi. material tarkibidagi namlik dastavval arzon, mexanik (masalan, filtrlash) usulda, yakuniy. …

2 / 27

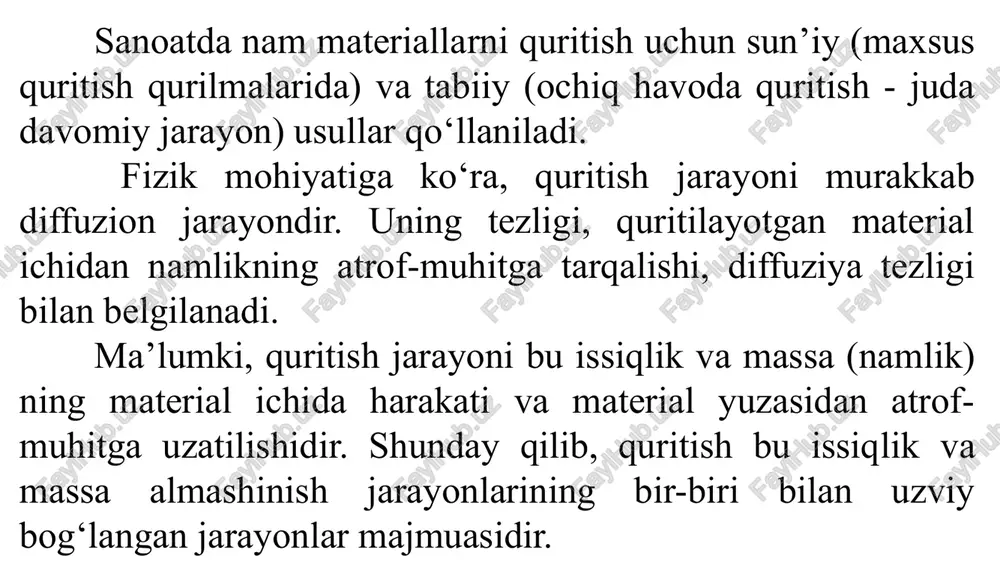

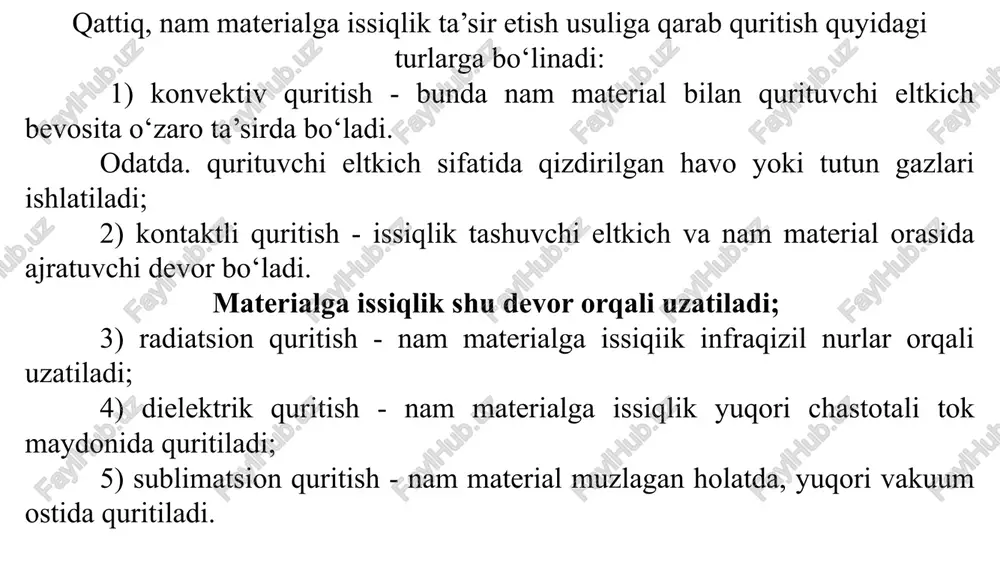

almashinish jarayonlarining bir-biri bilan uzviy bog‘langan jarayonlar majmuasidir. qattiq, nam materialga issiqlik ta’sir etish usuliga qarab quritish quyidagi turlarga bo‘linadi: 1) konvektiv quritish - bunda nam material bilan qurituvchi eltkich bevosita o‘zaro ta’sirda bo‘ladi. odatda. qurituvchi eltkich sifatida qizdirilgan havo yoki tutun gazlari ishlatiladi; 2) kontaktli quritish - issiqlik tashuvchi eltkich va nam material orasida ajratuvchi devor bo‘ladi. materialga issiqlik shu devor orqali uzatiladi; 3) radiatsion quritish - nam materialga issiqiik infraqizil nurlar orqali uzatiladi; 4) dielektrik quritish - nam materialga issiqlik yuqori chastotali tok maydonida quritiladi; 5) sublimatsion quritish - nam material muzlagan holatda, yuqori vakuum ostida quritiladi. shuni alohida ta’kidlash kerakki, istalgan quritish usulida quritilayotgan nam material ko‘pchilik hollarda issiq havo bilan o‘zaro ta’sirda bo‘adi. konvektiv quritish sanoat texnologiyalarida juda ko‘p ishlatiladi. ushbu jarayonni amalga oshirish uchun nam materialga issiq havo ta’sirining ahamiyati katta. shuning uchun, nam havoning asosiy xossalarini bilish quritish jarayonini o‘rganish va hisoblash uchun zarur. …

3 / 27

osil qilinadi. material namligi w va qurish vaqti orasidagi bog‘liqlik tasvirlangan. undan tashqari, rasmda material temperaturasining t namlikka bog‘liqligi ham keltirilgan. 8 tipik quritish egri chizig‘ quritish jarayonining turli davrlarini ifodalovchi bir necha qismdan iborat. jarayon boshlanishida nam material qiziydi va undan namlik bug‘lanib chiqa boshlaydi. materialning quritish temperaturasigacha qizishi ab kesma bilan ifodalanadi. undan so‘ng, o‘zgarmas quritish tezligi davri (bc kesma), ya’ni i davr boshlanadi. bu davr qiyalik burchagi a ning o‘zgarmas tangensli to‘g‘ri chizig‘ (bc kesma) bilan ifodalanadi va s nuqtada yakunlanadi. ushbu davrda materialning temperaturasi termometming ho’l temperaturasi (temperatura egri chizig‘dagi b/s/ kesma) qiymatiga teng bo‘ladi. o‘zgarmas quritish tezligi davrida uzatilayotgan issiqlik, materialdagi erkin namlikni bug‘lanishiga sarflanadi. ushbu, o‘zgarmas quritish tezlikli davr to‘g‘ri chiziq bilan ifodalanadi va u birinchi kritik tezlik wkk ga yetganda tamom bo‘ladi. quritish jarayonini tashkil etish usullari kimyo, oziq - ovqat va boshqa sanoatlarda havo qizdirilishi va bir marta quritish kamerasidan o‘tishi kabi …

4 / 27

qlanadi. quritishning bu usulida nam materialni nisbatan past temperaturali issiq havo yordamida quritish imkoni bor., bu usulda yuqori temperaturalarga chidamli materiallar quritiladi. ishlatilgan havoni qisman resirkulatsiya qilish yo‘li bilan quritish sxemasi ko'rsatilgan. diagrammada a nuqtani ifodalovchi parametrli issiq havo, ishlatib bo‘lingan havo (ac va bc chiziqlar) bilan aralashadi va kaloriferda tc temperaturagacha qizdiriladi. undan keyin, qizdirilgan havo nam material bilan o‘zaro ta’sir ettiriladi. nam havoning so‘nggi parametrlarini v nuqta xarakterlaydi. oddiy quritish usuliga nisbatan bu usul pastroq tempera- turalarda, ya’ni tk o‘rniga tc da va gaz oqimining yuqori tezliklarida o‘tkaziladi. yuqorida qayd etilgan havoning parametrlari va uning quritkichdagi tezligi aralashish karraligi n = l/l ga bog‘liq. sirkulatsiyali va sirkulatsiyasiz quritish usullari va havo holatining o‘zgarish oralig‘ bir xil bo‘lganda, issiqlik sarfi ham bir xil bo‘ladi. ishlatilgan gaz ko‘p marta foydalanish usulida quritish sxemasi keltirilgan. qurituvchi gaz sifatida toza va qimmat gazlar. masalan vodorod. ishlatilganda ushbu usulni qo‘llash maqsadga muvofiq. bunday …

5 / 27

rda quritish tezligining ortishiga olib keladi. yuqorida qayd etilgan quritish usullari kcrakli miqdordagi issiqlikni uzatish va mayin quritish rejimlarini ta’minlaydi. shuni alohida ta’kidlash kerakki, u yoki bu quritish usuli jarayonni tezlashtirishi yoki sekinlashtirishi. uni o‘tkazish sharoitiga ta’sir etishi mumkin. lekin issiqlik sarfiga salmoqli ta’sir etmaydi, chunki u qurituvchi gazning boshlang‘ich va oxirgi parametrlari bilan aniqlanadi. quritkichlar konstruksiyalari kimyo, oziq - ovqat va boshqa sanoatlarda qo‘llaniladigan quritkichlar konstruksiyalari turli - tumandir. ular bir - biridan har xil belgilariga qarab farqlanadi. qattiq. nam materialga issiqlik uzatish turiga qarab konvektiv, kontaktli va maxsus quritkichlarga bo‘linadi. issiqlik eltkich sifatida havo, gaz va bug‘ qo‘llanilishi mumkin. quritish kamerasidagi bosim kattaligiga qarab, vakuum va atmosfera bosimida ishlaydigan quritkichlarga bo‘linadi. jarayonni tashkil etish usuliga qarab, davriy va uzluksiz ishlaydigan quritkichlar bo‘lishi mumkin. undan tashqari, material va issiqiik eltkich harakatiga qarab parallel, qarama-qarshi va o‘zaro kesishgan yo‘nalishli quritkichlar tayyorlanadi. yuqorida qayd ctilganlardan ko‘rinib turibdiki, quritkichlami umumlashtiruvchi klassifikatsiya qilish …
