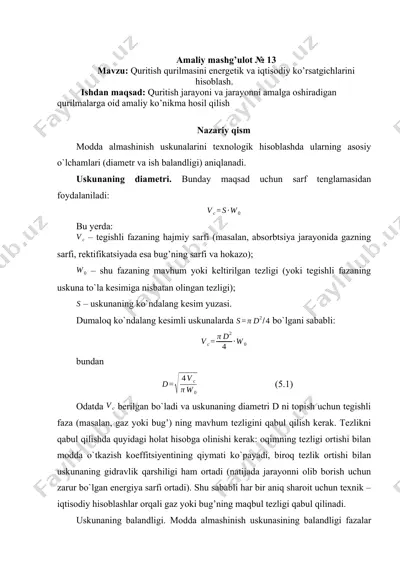

amaliy mashg’ulot № 13 mavzu: quritish qurilmasini energetik va iqtisodiy ko’rsatgichlarini hisoblash. ishdan maqsad: quritish jarayoni va jarayonni amalga oshiradigan qurilmalarga oid amaliy ko’nikma hosil qilish nazariy qism modda almashinish uskunalarini texnologik hisoblashda ularning asosiy o`lchamlari (diametr va ish balandligi) aniqlanadi. uskunaning diametri. bunday maqsad uchun sarf tenglamasidan foydalaniladi: bu yerda: – tegishli fazaning hajmiy sarfi (masalan, absorbtsiya jarayonida gazning sarfi, rektifikatsiyada esa bug’ning sarfi va hokazo); – shu fazaning mavhum yoki keltirilgan tezligi (yoki tegishli fazaning uskuna to`la kesimiga nisbatan olingan tezligi); – uskunaning ko`ndalang kesim yuzasi. dumaloq ko`ndalang kesimli uskunalarda bo`lgani sababli: bundan (5.1) odatda berilgan bo`ladi va uskunaning diametri d ni topish uchun tegishli faza (masalan, gaz yoki bug’) ning mavhum tezligini qabul qilish kerak. tezlikni qabul qilishda quyidagi holat hisobga olinishi kerak: oqimning tezligi ortishi bilan modda o`tkazish koeffitsiyentining qiymati ko`payadi, biroq tezlik ortishi bilan uskunaning gidravlik qarshiligi ham ortadi (natijada jarayonni olib borish uchun zarur …

2 / 8

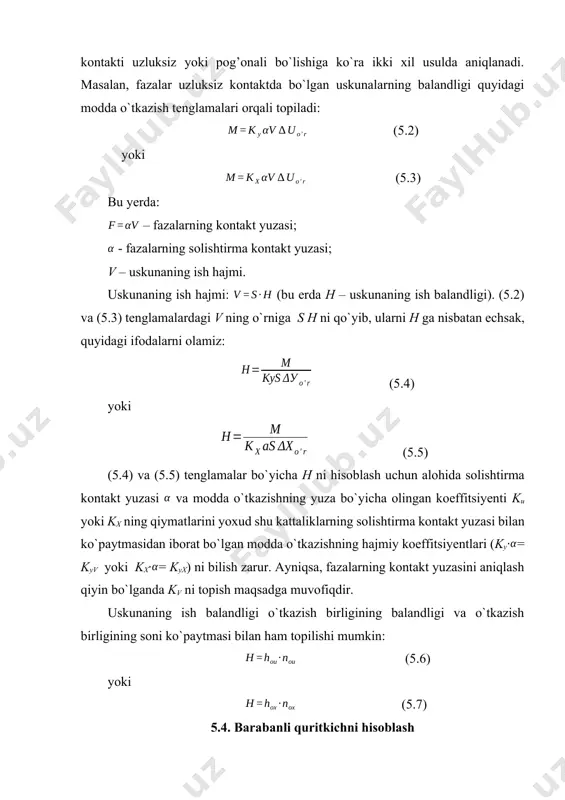

oblash uchun alohida solishtirma kontakt yuzasi va modda o`tkazishning yuza bo`yicha olingan koeffitsiyenti ku yoki kx ning qiymatlarini yoxud shu kattaliklarning solishtirma kontakt yuzasi bilan ko`paytmasidan iborat bo`lgan modda o`tkazishning hajmiy koeffitsiyentlari (ky·= kyv yoki kx·= kyx) ni bilish zarur. ayniqsa, fazalarning kontakt yuzasini aniqlash qiyin bo`lganda kv ni topish maqsadga muvofiqdir. uskunaning ish balandligi o`tkazish birligining balandligi va o`tkazish birligining soni ko`paytmasi bilan ham topilishi mumkin: (5.6) yoki (5.7) 5.4. barabanli quritkichni hisoblash hisoblash uchun topshiriq. sul’fat ammoniyni kaloriferda qizdirilgan havo yordamida quritish jarayonini amalga oshiruvchi quritkichni hisoblash. boshlang’ich shartlar: 1. ish unumdorligi - – quritilgan material bo`yicha; 2. materialning boshlang’ich va oxirgi namligi - ; 3. materialning boshlang’ich va oxirgi temperaturasi - ; 4. havoning quritgichga kirishdagi va undan chiqishdagi temperaturasi - ; 5. bug’latilgan namlik bo`yicha baraban ishchi hajmining kuchlanishi - ; 6. isituvchi bug’ bosimi – p = 0,3 mpa; 7. quritgichdan havo orqali olib ketiladigan …

3 / 8

aloriferga kirayotgan havoning nam ushlashi tashqi havo ental’piyasi: isitilgan havoning quritgichga kirishdagi ental’piyasi: quritilayotgan materialni qizdirish uchun issiqlikning solishtirma sarfi: atrof muhitga quritgich tomonidan yo`qotiladigan issiqlik miqdori bir kilogramm bug’lanayotgan namlikga nisbatan standart bo`yicha 85 – 170 kj/kg ni tashkil qiladi. biz yo`qotilgan issiqlik miqdorini deb qabul qilamiz. quritgichdagi issiqlikning ichki balansi havoning oxirgi temperaturasida bug’ ental’piyasi nam materialning quritgichdan chiqishdagi ental’piyasi quritgichdan chiqadigan havoning oxirgi nam ushlashi: quritish jarayonini amalga oshirish uchun kerak bo`ladigan havo sarfi: kaloriferda issiqlik sarfi: kaloriferda havoni qizdirish uchun isituvchi bug’ sarfi: bu yerda: – bosimning p = 0,3 mpa qiymatida bug’ hosil bo`lish issiqligi. 5.4.3. qurituvchi baraban o`lchamlarini aniqlaymiz: barabanning talab qilinadigan ishchi hajmi quyidagi formula yordamida topiladi: baraban uzunligining uning diametriga nisbati bo`lishini inobatga olib deb qabul qilamiz. demak ga ega bo`lamiz va baraban diametrini topamiz: baraban uzunligi tarmoq standarti bo`yicha d = 1600 va l = 8000 mm bo`lgan barabanli quritgichni tanlaymiz. …

4 / 8
