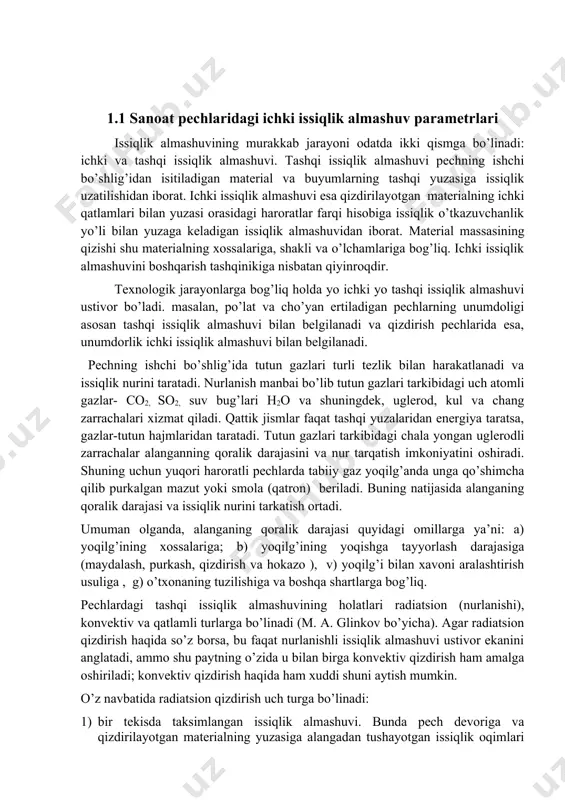

1411494014_59376.doc sanoat pechlarida ichki va tashqi issiqlik almashuvi holatlari. reja: 1.1. sanoat pechlaridagi ichki issiqlik almashuv parametrlari 1.2. pechlardagi tashqi issiqlik almashuv holati 1.3. ichki va tashqi issiqlik almashuvini bir biriga bog’liqligi tayanch iboralari: ichki va tashqi issiqlik almashinuvi, qatlamlar issiqlik yuzalari 1.1 sanoat pechlaridagi ichki issiqlik almashuv parametrlari issiqlik almashuvining murakkab jarayoni odatda ikki qismga bo’linadi: ichki va tashqi issiqlik almashuvi. tashqi issiqlik almashuvi pechning ishchi bo’shlig’idan isitiladigan material va buyumlarning tashqi yuzasiga issiqlik uzatilishidan iborat. ichki issiqlik almashuvi esa qizdirilayotgan materialning ichki qatlamlari bilan yuzasi orasidagi haroratlar farqi hisobiga issiqlik o’tkazuvchanlik yo’li bilan yuzaga keladigan issiqlik almashuvidan iborat. material massasining qizishi shu materialning xossalariga, shakli va o’lchamlariga bog’liq. ichki issiqlik almashuvini boshqarish tashqinikiga nisbatan qiyinroqdir. texnologik jarayonlarga bog’liq holda yo ichki yo tashqi issiqlik almashuvi ustivor bo’ladi. masalan, po’lat va cho’yan ertiladigan pechlarning unumdoligi asosan tashqi issiqlik almashuvi bilan belgilanadi va qizdirish pechlarida esa, unumdorlik ichki issiqlik almashuvi …

qlik nurini tarkatish ortadi. umuman olganda, alanganing qoralik darajasi quyidagi omillarga ya’ni: a) yoqilg’ining xossalariga; b) yoqilg’ining yoqishga tayyorlash darajasiga (maydalash, purkash, qizdirish va hokazo ), v) yoqilg’i bilan xavoni aralashtirish usuliga , g) o’txonaning tuzilishiga va boshqa shartlarga bog’liq. pechlardagi tashqi issiqlik almashuvining holatlari radiatsion (nurlanishi), konvektiv va qatlamli turlarga bo’linadi (m. a. glinkov bo’yicha). agar radiatsion qizdirish haqida so’z borsa, bu faqat nurlanishli issiqlik almashuvi ustivor ekanini anglatadi, ammo shu paytning o’zida u bilan birga konvektiv qizdirish ham amalga oshiriladi; konvektiv qizdirish haqida ham xuddi shuni aytish mumkin. o’z navbatida radiatsion qizdirish uch turga bo’linadi: 1) bir tekisda taksimlangan issiqlik almashuvi. bunda pech devoriga va qizdirilayotgan materialning yuzasiga alangadan tushayotgan issiqlik oqimlari qgd va q g m o’zaro teng bo’ladi, haroratlar maydoni va alanganing nurlanish xossalari o’txonaning butun hajmi bo’yicha bir tekisda bo’ladi. 2) yo’naltirilgan to’g’ri issiqlik almashuvini. bunda qг м.> qг.к. shart bajariladi. 3) yo’naltirilgan bilvosita issiqlik …

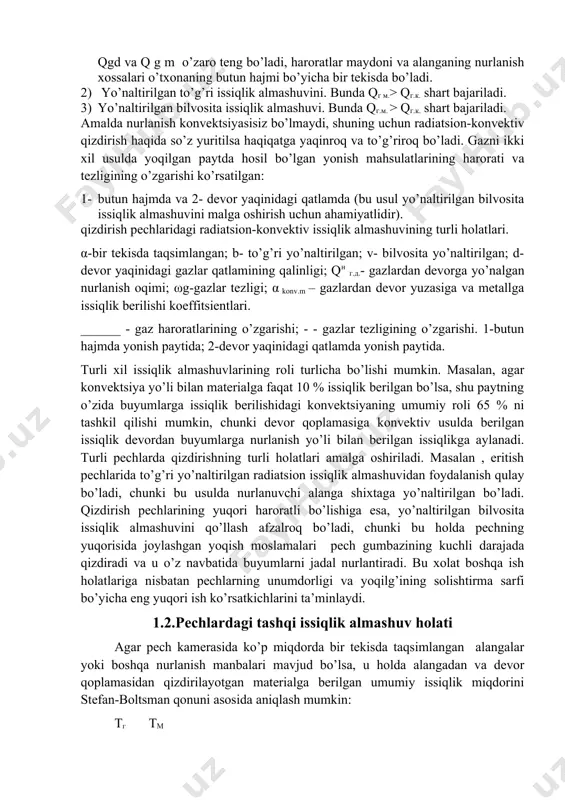

qlik berilishi koeffitsientlari. ______ - gaz haroratlarining o’zgarishi; - - gazlar tezligining o’zgarishi. 1-butun hajmda yonish paytida; 2-devor yaqinidagi qatlamda yonish paytida. turli xil issiqlik almashuvlarining roli turlicha bo’lishi mumkin. masalan, agar konvektsiya yo’li bilan materialga faqat 10 % issiqlik berilgan bo’lsa, shu paytning o’zida buyumlarga issiqlik berilishidagi konvektsiyaning umumiy roli 65 % ni tashkil qilishi mumkin, chunki devor qoplamasiga konvektiv usulda berilgan issiqlik devordan buyumlarga nurlanish yo’li bilan berilgan issiqlikga aylanadi. turli pechlarda qizdirishning turli holatlari amalga oshiriladi. masalan , eritish pechlarida to’g’ri yo’naltirilgan radiatsion issiqlik almashuvidan foydalanish qulay bo’ladi, chunki bu usulda nurlanuvchi alanga shixtaga yo’naltirilgan bo’ladi. qizdirish pechlarining yuqori haroratli bo’lishiga esa, yo’naltirilgan bilvosita issiqlik almashuvini qo’llash afzalroq bo’ladi, chunki bu holda pechning yuqorisida joylashgan yoqish moslamalari pech gumbazining kuchli darajada qizdiradi va u o’z navbatida buyumlarni jadal nurlantiradi. bu xolat boshqa ish holatlariga nisbatan pechlarning unumdorligi va yoqilg’ining solishtirma sarfi bo’yicha eng yuqori ish ko’rsatkichlarini ta’minlaydi. …

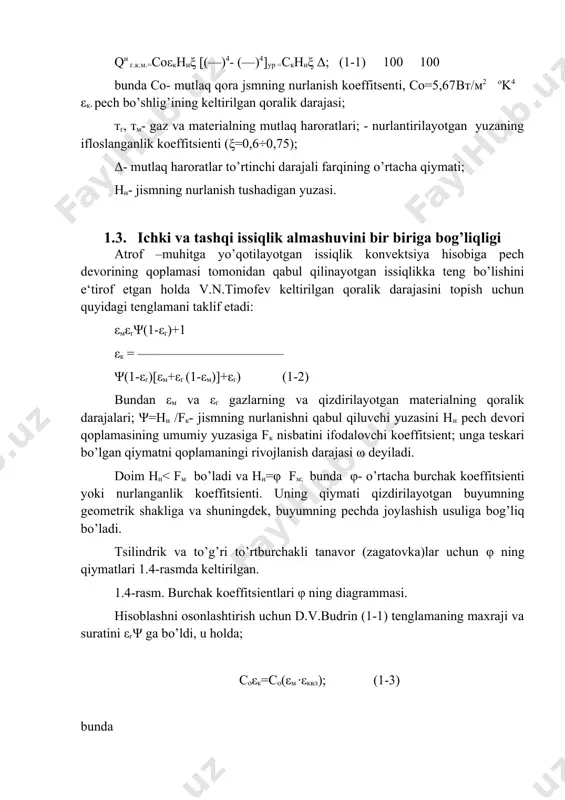

zasi. 1.3. ichki va tashqi issiqlik almashuvini bir biriga bog’liqligi atrof –muhitga yo’qotilayotgan issiqlik konvektsiya hisobiga pech devorining qoplamasi tomonidan qabul qilinayotgan issiqlikka teng bo’lishini e‘tirof etgan holda v.n.timofev keltirilgan qoralik darajasini topish uchun quyidagi tenglamani taklif etadi: εмεгψ(1-εг)+1 εк = ——————————— ψ(1-εг)[εм+εг (1-εм)]+εг) (1-2) bundan εм va εг gazlarning va qizdirilayotgan materialning qoralik darajalari; ψ=hн /fк- jismning nurlanishni qabul qiluvchi yuzasini hн pech devori qoplamasining umumiy yuzasiga fк nisbatini ifodalovchi koeffitsient; unga teskari bo’lgan qiymatni qoplamaningi rivojlanish darajasi ω deyiladi. doim hн< fм bo’ladi va hн=φ fм; bunda φ- o’rtacha burchak koeffitsienti yoki nurlanganlik koeffitsienti. uning qiymati qizdirilayotgan buyumning geometrik shakliga va shuningdek, buyumning pechda joylashish usuliga bog’liq bo’ladi. tsilindrik va to’g’ri to’rtburchakli tanavor (zagatovka)lar uchun φ ning qiymatlari 1.4-rasmda keltirilgan. 1.4-rasm. burchak koeffitsientlari φ ning diagrammasi. hisoblashni osonlashtirish uchun d.v.budrin (1-1) tenglamaning maxraji va suratini εгψ ga bo’ldi, u holda; cоεк=cо(εм ·εквл); (1-3) bunda 1/ψ+1-εг ω+1-εг εквл = …

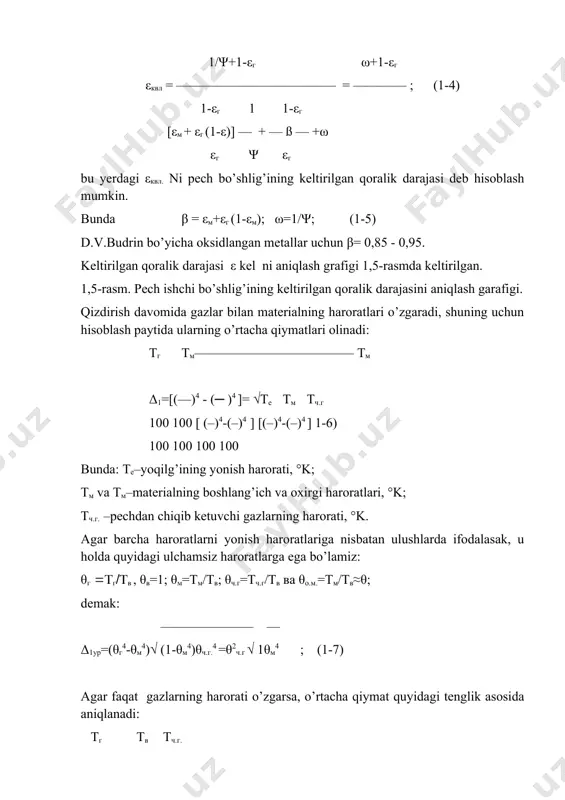

oxirgi haroratlari, °k; тч.г. –pechdan chiqib ketuvchi gazlarning harorati, °k. agar barcha haroratlarni yonish haroratlariga nisbatan ulushlarda ifodalasak, u holda quyidagi ulchamsiz haroratlarga ega bo’lamiz: θг ((г((в , θв=1; θм=tм/tв; θч.г=tч.г/tв ва θо.м.=tм/tв≈θ; demak: ——————— — δ1ур=(θг4-θм4)√ (1-θм4)θч.г.4 =θ2ч.г √ 1θм4 ; (1-7) agar faqat gazlarning harorati o’zgarsa, o’rtacha qiymat quyidagi tenglik asosida aniqlanadi: tг tв tч.г. ( — )4 =n ( — )2 ( — )2, °k (1-8) 100 100 100 bunda: n-alanganing butun hajmi bo’yicha ajralib chiqadigan issiqlikning hisobga oluvchi koeffitsienti, n ≈ 0,774. ∆2ур = 0,774 θч.г2 –θм4 u holda umumiylashtirilgan (1-1) tenglama quyidagi ko’rinishga ega bo’ladi: tв qг.к.м. =cо εк hн ξ (—)4 δ ур (1-9) 100 yuqorida keltirilgan tenglamalarda faqat nurlanishli issiqlik berilishi hisobga olingan edi. konvektiv issiqlik berilishi quyidagi tenglamalardan aniqlanadi. qг.м.= αк fм ( tг - tм ) (1-10) bunda: αк – gazlardan buyumlarning tashqi yuzasiga konvektsiya yo’li bilan issiqlik berilishi koeffitsienti. shunday …
