1 / 25

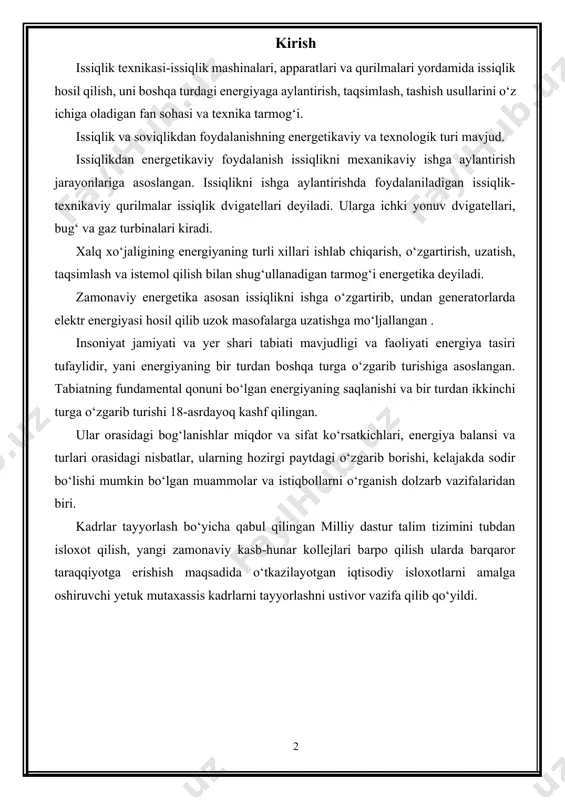

mundarija: 1. kirish. 2.aylanma pech konstruksiyasi va issiqlik jarayoni tavsifi. 3. korxonaning ish rejimi. 4. issiqlik texnikasi xisobi. 5. mexnat muxofazasi va texnika xavfsizligi. 6. foydalanilgan adabiyotlar ro‘yxati. kirish issiqlik texnikasi-issiqlik mashinalari, apparatlari va qurilmalari yordamida issiqlik hosil qilish, uni boshqa turdagi energiyaga aylantirish, taqsimlash, tashish usullarini o‘z ichiga oladigan fan sohasi va texnika tarmog‘i. issiqlik va soviqlikdan foydalanishning energetikaviy va texnologik turi mavjud. issiqlikdan energetikaviy foydalanish issiqlikni mexanikaviy ishga aylantirish jarayonlariga asoslangan. issiqlikni ishga aylantirishda foydalaniladigan issiqlik-texnikaviy qurilmalar issiqlik dvigatellari deyiladi. ularga ichki yonuv dvigatellari, bug‘ va gaz turbinalari kiradi. xalq xo‘jaligining energiyaning turli xillari ishlab chiqarish, o‘zgartirish, uzatish, taqsimlash va istemol qilish bilan shug‘ullanadigan tarmog‘i energetika deyiladi. zamonaviy energetika asosan issiqlikni ishga o‘zgartirib, undan generatorlarda elektr energiyasi hosil qilib uzok masofalarga uzatishga mo‘ljallangan . insoniyat jamiyati va yer shari tabiati mavjudligi va faoliyati energiya tasiri tufaylidir, yani energiyaning bir turdan boshqa turga o‘zgarib turishiga asoslangan. tabiatning fundamental qonuni …

2 / 25

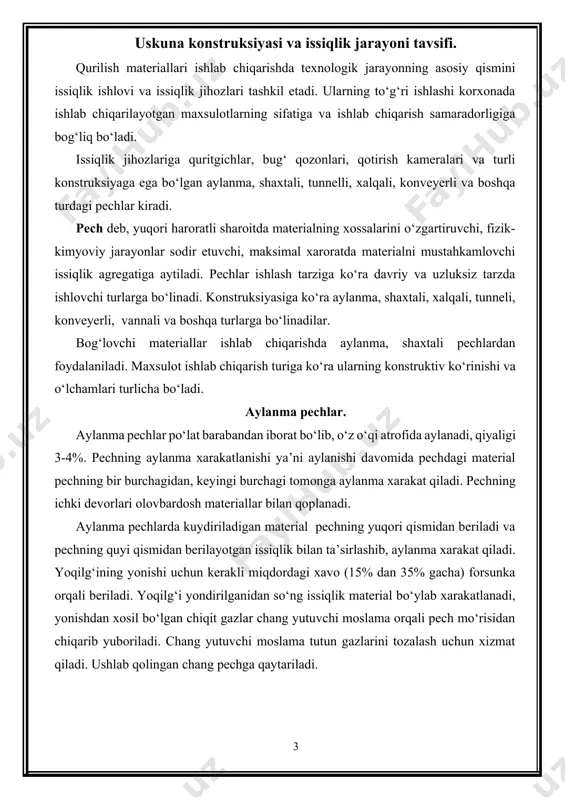

vazifa qilib qo‘yildi. uskuna konstruksiyasi va issiqlik jarayoni tavsifi. qurilish materiallari ishlab chiqarishda texnologik jarayonning asosiy qismini issiqlik ishlovi va issiqlik jihozlari tashkil etadi. ularning to‘g‘ri ishlashi korxonada ishlab chiqarilayotgan maxsulotlarning sifatiga va ishlab chiqarish samaradorligiga bog‘liq bo‘ladi. issiqlik jihozlariga quritgichlar, bug‘ qozonlari, qotirish kameralari va turli konstruksiyaga ega bo‘lgan aylanma, shaxtali, tunnelli, xalqali, konveyerli va boshqa turdagi pechlar kiradi. pech deb, yuqori haroratli sharoitda materialning xossalarini o‘zgartiruvchi, fizik-kimyoviy jarayonlar sodir etuvchi, maksimal xaroratda materialni mustahkamlovchi issiqlik agregatiga aytiladi. pechlar ishlash tarziga ko‘ra davriy va uzluksiz tarzda ishlovchi turlarga bo‘linadi. konstruksiyasiga ko‘ra aylanma, shaxtali, xalqali, tunneli, konveyerli, vannali va boshqa turlarga bo‘linadilar. bog‘lovchi materiallar ishlab chiqarishda aylanma, shaxtali pechlardan foydalaniladi. maxsulot ishlab chiqarish turiga ko‘ra ularning konstruktiv ko‘rinishi va o‘lchamlari turlicha bo‘ladi. aylanma pechlar. aylanma pechlar po‘lat barabandan iborat bo‘lib, o‘z o‘qi atrofida aylanadi, qiyaligi 3-4%. pechning aylanma xarakatlanishi ya’ni aylanishi davomida pechdagi material pechning bir burchagidan, keyingi burchagi tomonga …

3 / 25

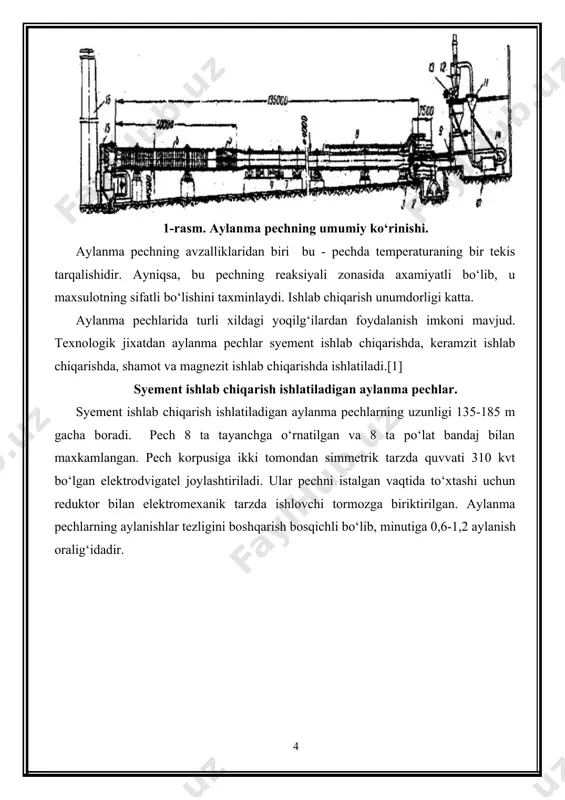

asm. aylanma pechning umumiy ko‘rinishi. aylanma pechning avzalliklaridan biri bu - pechda temperaturaning bir tekis tarqalishidir. ayniqsa, bu pechning reaksiyali zonasida axamiyatli bo‘lib, u maxsulotning sifatli bo‘lishini taxminlaydi. ishlab chiqarish unumdorligi katta. aylanma pechlarida turli xildagi yoqilg‘ilardan foydalanish imkoni mavjud. texnologik jixatdan aylanma pechlar syement ishlab chiqarishda, keramzit ishlab chiqarishda, shamot va magnezit ishlab chiqarishda ishlatiladi.[1] syement ishlab chiqarish ishlatiladigan aylanma pechlar. syement ishlab chiqarish ishlatiladigan aylanma pechlarning uzunligi 135-185 m gacha boradi. pech 8 ta tayanchga o‘rnatilgan va 8 ta po‘lat bandaj bilan maxkamlangan. pech korpusiga ikki tomondan simmetrik tarzda quvvati 310 kvt bo‘lgan elektrodvigatel joylashtiriladi. ular pechni istalgan vaqtida to‘xtashi uchun reduktor bilan elektromexanik tarzda ishlovchi tormozga biriktirilgan. aylanma pechlarning aylanishlar tezligini boshqarish bosqichli bo‘lib, minutiga 0,6-1,2 aylanish oralig‘idadir. 2-rasm. syement ishlab chiqarishda ishlatiladigan aylanma pech. 1- pechning korpusi; 2-tayanch; 3-uzatma; 4-filtr-isitgich; 5-zanjirli bo‘lim;6-yacheykali metall issiqlik almashtirgich; 7- changni qaytaruvchi qurilma; 8-issiq boshcha; 9- sovitish bo‘limi; 10-aravacha; 11-forsunka; …

4 / 25

a bo‘ladi. uchlari maxkamlangan usuldagi zanjirlar samarador xisoblanadi. zanjirlarni o‘rnatishdan maqsad kuydirilayotgan materialni aloxida-aloxida bo‘laklarga ajratish jarayonini ta’minlashdir. aloxida bo‘laklarga ajralgan material qatlamida issiqlik almashinuvi jarayoni yaxshilanadi va ularning xarakatlanish jarayoni xam osonlashadi. zanjirlarni o‘rnatishda pechning aylanishi va materialning xarakat yo‘nalishi xisobga olinadi. zanjirlar pechning korpusiga payvandlangan xalqalarga osiladi. bir uchi maxkamlanmagan zanjirlar esa pech devoriga yupishib qolgan komponentlarni ko‘chirib, pech devorida qavatliklar, qatlamlar xosil bo‘lmasligini oldini oladi. 3-rasm.aylanma pechdagi zanjirlar (girlandiya usuli). syement ishlab chiqarish ishlatiladigan aylanma pechlar 7 zonadan iborat bo‘lib, ular quyidagicha nomlanadi: 1. quritish zonasi. pechning umumiy o‘lchamidan o‘rtacha 20% ini tashkil etadi. bu zonada umumiy issiqlikning 40% sarf bo‘ladi. bu zonada material tarkibidagi namlik yo‘qoladi va temperaturasi 180-2000s gacha ko‘tariladi. 2. isitish zonasi. pechning umumiy uzunligining 25% ini tashkil etadi. gaz temperatrasi 12000s atrofida, bu zonadan chiqayotgan materialning temperaturasi 6000s bo‘lib, bu zonada umumiy issiqlikning sarflanishi 25% atrofida. 3. kalsiylanish zonasi. pechning umumiy uzunligi 35%ini …

5 / 25

nchi sovitish zonasi. pechning ichida bo‘lib, uzunligi 7% ni tashkil etadi. bu yerda material 1000-11000s gacha sovitiladi. 7. ikkinchi sovitish zonasi. ikkinchi sovitish xolodilniklardan olib boriladi. xolodilniklar pechning ichida yoki pechning tagiga o‘rnatiladi. ikkinchi sovitishdan chiqayotgan klinkerning temperaturasi 1000s atrofida. aylanma pechlar uchun moslangan bu qurilmaning uzunligi 10-30 m, diametri 1,2 – 2,5 m atrofida bo‘ladi. konstruksiyasi bo‘yicha pechga mos ravishda, 4-80 qiyalikda o‘rnatilgan silindrdan iborat. xolodilnik aylanishi davomida undagi klinker pechning chiqish bo‘limi tomonga xarakat qiladi. 4-rasm. aylanma pechdagi xolodilniklarni ochilishi. barabanli xolodilniklar barabanli xolodilniklar aylanma pechning tag qismiga o‘rnatilgan bo‘lib, o‘lchami 2,5 x 24,5 m.ikkita tayanchga o‘rnatilgan bo‘lib, qiyalig‘i 5%, aylanish tezligi 5 ayl/min. xolodilnikning issiq bo‘limi 10 m bo‘lib, uning devorlari 120-150 mm qalinlikdagi shamotli olovbardosh material bilan qoplanadi. keyingi 13,5 metrda xolodilnikning ichki yuzasi uzunligi 1,4 metrlik temir shvellar bilan ta’minlangan, bu shvellardan material sochilib tushadi va sochilib tushishi davomida xavo yordamida soviydi. bunday turdagi xolodilniklar …
