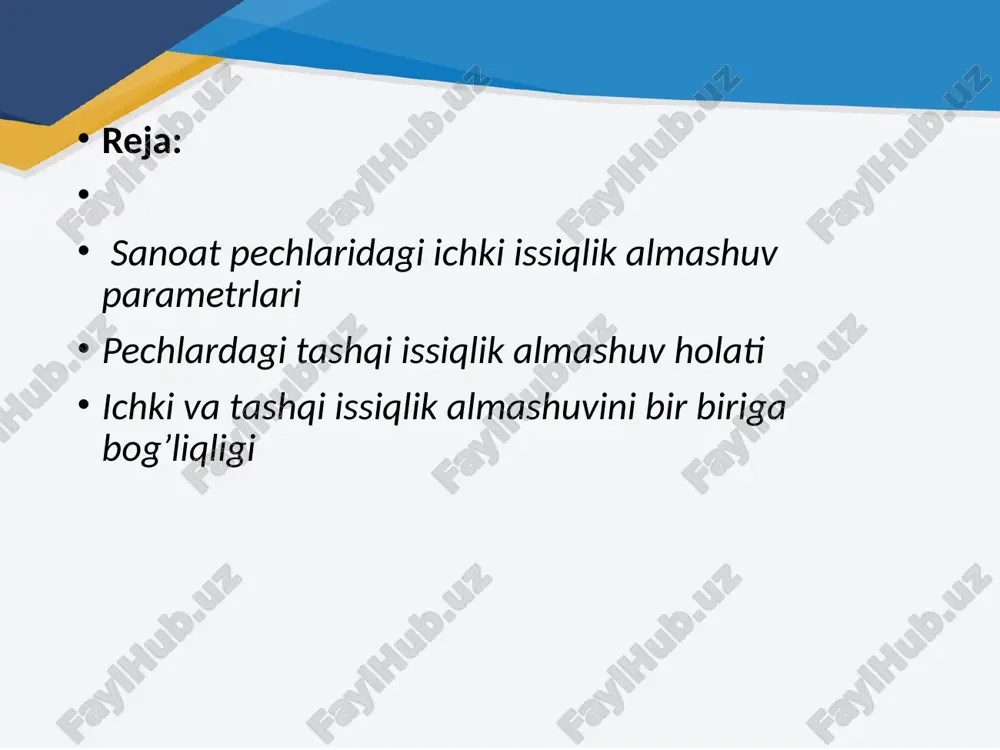

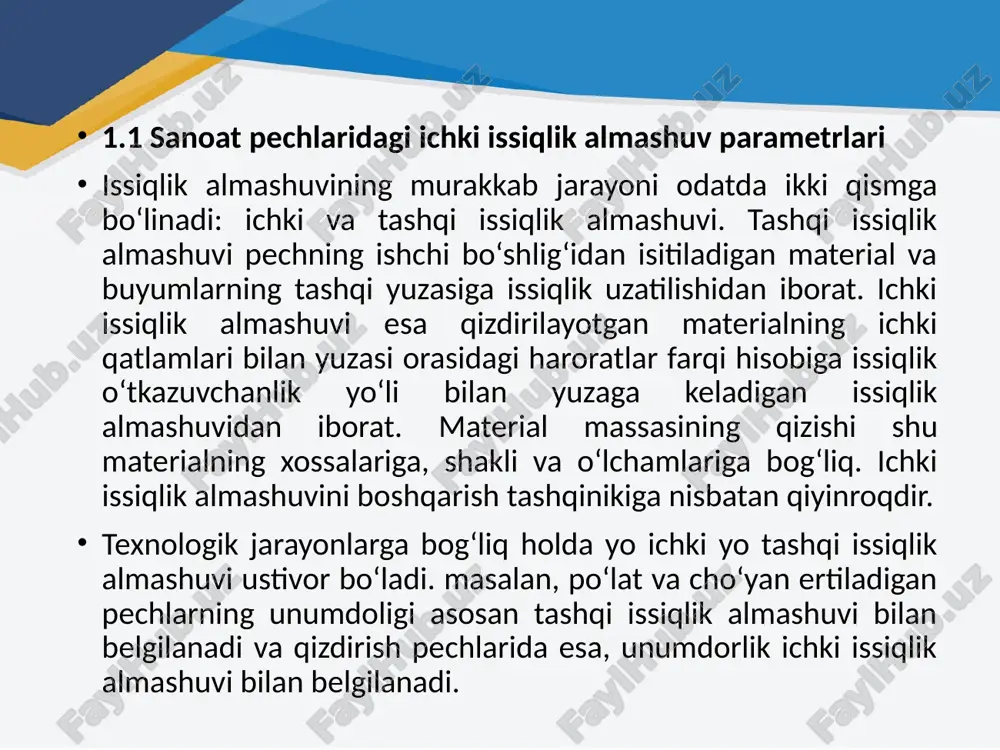

sanoat pechlarida ichki va tashqi issiqlik almashuvi holatlari. sanoat pechlarida ichki va tashqi issiqlik almashuvi holatlari. reja: sanoat pechlaridagi ichki issiqlik almashuv parametrlari pechlardagi tashqi issiqlik almashuv holati ichki va tashqi issiqlik almashuvini bir biriga bog’liqligi 1.1 sanoat pechlaridagi ichki issiqlik almashuv parametrlari issiqlik almashuvining murakkab jarayoni odatda ikki qismga bo‘linadi: ichki va tashqi issiqlik almashuvi. tashqi issiqlik almashuvi pechning ishchi bo‘shlig‘idan isitiladigan material va buyumlarning tashqi yuzasiga issiqlik uzatilishidan iborat. ichki issiqlik almashuvi esa qizdirilayotgan materialning ichki qatlamlari bilan yuzasi orasidagi haroratlar farqi hisobiga issiqlik o‘tkazuvchanlik yo‘li bilan yuzaga keladigan issiqlik almashuvidan iborat. material massasining qizishi shu materialning xossalariga, shakli va o‘lchamlariga bog‘liq. ichki issiqlik almashuvini boshqarish tashqinikiga nisbatan qiyinroqdir. texnologik jarayonlarga bog‘liq holda yo ichki yo tashqi issiqlik almashuvi ustivor bo‘ladi. masalan, po‘lat va cho‘yan ertiladigan pechlarning unumdoligi asosan tashqi issiqlik almashuvi bilan belgilanadi va qizdirish pechlarida esa, unumdorlik ichki issiqlik almashuvi bilan belgilanadi. pechning ishchi bo‘shlig‘ida tutun …

2 / 20

qoralik darajasi quyidagi omillarga ya’ni: a) yoqilg‘ining xossalariga; b) yoqilg‘ining yoqishga tayyorlash darajasiga (maydalash, purkash, qizdirish va hokazo ), v) yoqilg‘i bilan xavoni aralashtirish usuliga , g) o‘txonaning tuzilishiga va boshqa shartlarga bog‘liq. pechlardagi tashqi issiqlik almashuvining holatlari radiatsion (nurlanishi), konvektiv va qatlamli turlarga bo‘linadi (m. a. glinkov bo‘yicha). agar radiatsion qizdirish haqida so‘z borsa, bu faqat nurlanishli issiqlik almashuvi ustivor ekanini anglatadi, ammo shu paytning o‘zida u bilan birga konvektiv qizdirish ham amalga oshiriladi; konvektiv qizdirish haqida ham xuddi shuni aytish mumkin. o‘z navbatida radiatsion qizdirish uch turga bo‘linadi: bir tekisda taksimlangan issiqlik almashuvi. bunda pech devoriga va qizdirilayotgan materialning yuzasiga alangadan tushayotgan issiqlik oqimlari qgd va q g m o‘zaro teng bo‘ladi, haroratlar maydoni va alanganing nurlanish xossalari o‘txonaning butun hajmi bo‘yicha bir tekisda bo‘ladi. yo‘naltirilgan to‘g‘ri issiqlik almashuvini. bunda qg m.> qg.k. shart bajariladi. yo‘naltirilgan bilvosita issiqlik almashuvi. bunda qg.m. > qg.k. shart bajariladi. amalda nurlanish konvektsiyasisiz …

3 / 20

shi; - - gazlar tezligining o‘zgarishi. 1-butun hajmda yonish paytida; 2-devor yaqinidagi qatlamda yonish paytida. turli xil issiqlik almashuvlarining roli turlicha bo‘lishi mumkin. masalan, agar konvektsiya yo‘li bilan materialga faqat 10 % issiqlik berilgan bo‘lsa, shu paytning o‘zida buyumlarga issiqlik berilishidagi konvektsiyaning umumiy roli 65 % ni tashkil qilishi mumkin, chunki devor qoplamasiga konvektiv usulda berilgan issiqlik devordan buyumlarga nurlanish yo‘li bilan berilgan issiqlikga aylanadi. turli pechlarda qizdirishning turli holatlari amalga oshiriladi. 1.2.pechlardagi tashqi issiqlik almashuv holati agar pech kamerasida ko‘p miqdorda bir tekisda taqsimlangan alangalar yoki boshqa nurlanish manbalari mavjud bo‘lsa, u holda alangadan va devor qoplamasidan qizdirilayotgan materialga berilgan umumiy issiqlik miqdorini stefan-boltsman qonuni asosida aniqlash mumkin: tg tm qn g.k.m.=coεknnξ [(—)4- (—)4]ur =ckhnξ δ; (1-1) 100 100 bunda co- mutlaq qora jsmning nurlanish koeffitsenti, co=5,67vt/m2 ok4 εk- pech bo‘shlig‘ining keltirilgan qoralik darajasi; tg, tm- gaz va materialning mutlaq haroratlari; - nurlantirilayotgan yuzaning ifloslanganlik koeffitsienti (ξ=0,6÷0,75); δ- mutlaq …

4 / 20

adi va hn=φ fm; bunda φ- o‘rtacha burchak koeffitsienti yoki nurlanganlik koeffitsienti. uning qiymati qizdirilayotgan buyumning geometrik shakliga va shuningdek, buyumning pechda joylashish usuliga bog‘liq bo‘ladi. tsilindrik va to‘g‘ri to‘rtburchakli tanavor (zagatovka)lar uchun φ ning qiymatlari 1.4-rasmda keltirilgan. agar barcha haroratlarni yonish haroratlariga nisbatan ulushlarda ifodalasak, u holda quyidagi ulchamsiz haroratlarga ega bo‘lamiz: θg gv , θv=1; θm=tm/tv; θch.g=tch.g/tv va θo.m.=tm/tv≈θ; demak: ——————— — δ1ur=(θg4-θm4)√ (1-θm4)θch.g.4 =θ2ch.g √ 1θm4 ; (1-7) agar faqat gazlarning harorati o‘zgarsa, o‘rtacha qiymat quyidagi tenglik asosida aniqlanadi: tg tv tch.g. ( — )4 =n ( — )2 ( — )2, °k (1-8) 100 100 100 bunda: n-alanganing butun hajmi bo‘yicha ajralib chiqadigan issiqlikning hisobga oluvchi koeffitsienti, n ≈ 0,774. ∆2ur = 0,774 θch.g2 –θm4 u holda umumiylashtirilgan (1-1) tenglama quyidagi ko‘rinishga ega bo‘ladi: tv qg.k.m. =co εk hn ξ (—)4 δ ur (1-9) 100 yuqorida keltirilgan tenglamalarda faqat nurlanishli issiqlik berilishi hisobga olingan edi. konvektiv …

5 / 20

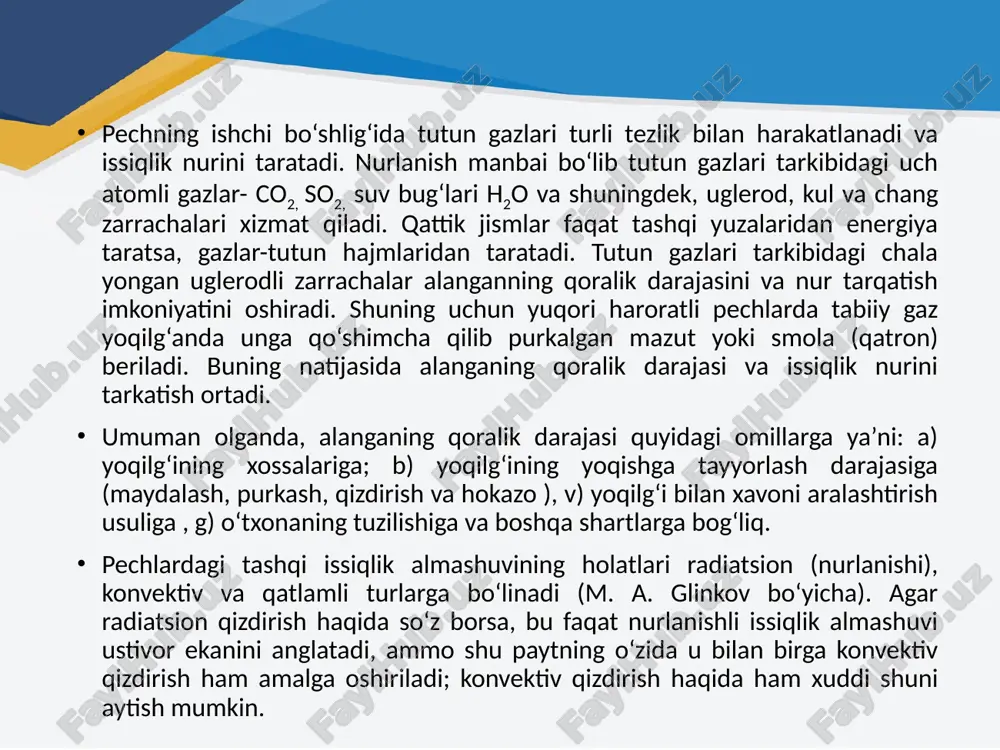

izishi shu materialning xossalariga, shakli va o‘lchamlariga bog‘liq. ichki issiqlik almashuvini boshqarish tashqinikiga nisbatan qiyinroqdir. texnologik jarayonlarga bog‘liq holda yo ichki yo tashqi issiqlik almashuvi ustivor bo‘ladi. masalan, po‘lat va cho‘yan ertiladigan pechlarning unumdoligi asosan tashqi issiqlik almashuvi bilan belgilanadi va qizdirish pechlarida esa, unumdorlik ichki issiqlik almashuvi bilan belgilanadi. pechning ishchi bo‘shlig‘ida tutun gazlari turli tezlik bilan harakatlanadi va issiqlik nurini taratadi. nurlanish manbai bo‘lib tutun gazlari tarkibidagi uch atomli gazlar- co2, so2, suv bug‘lari h2o va shuningdek, uglerod, kul va chang zarrachalari xizmat qiladi. qattik jismlar faqat tashqi yuzalaridan energiya taratsa, gazlar-tutun hajmlaridan taratadi. tutun gazlari tarkibidagi chala yongan uglerodli zarrachalar alanganning qoralik darajasini va nur tarqatish imkoniyatini oshiradi. shuning uchun yuqori haroratli pechlarda tabiiy gaz yoqilg‘anda unga qo‘shimcha qilib purkalgan mazut yoki smola (qatron) beriladi. buning natijasida alanganing qoralik darajasi va issiqlik nurini tarkatish ortadi. umuman olganda, alanganing qoralik darajasi quyidagi omillarga ya’ni: a) yoqilg‘ining xossalariga; b) …
