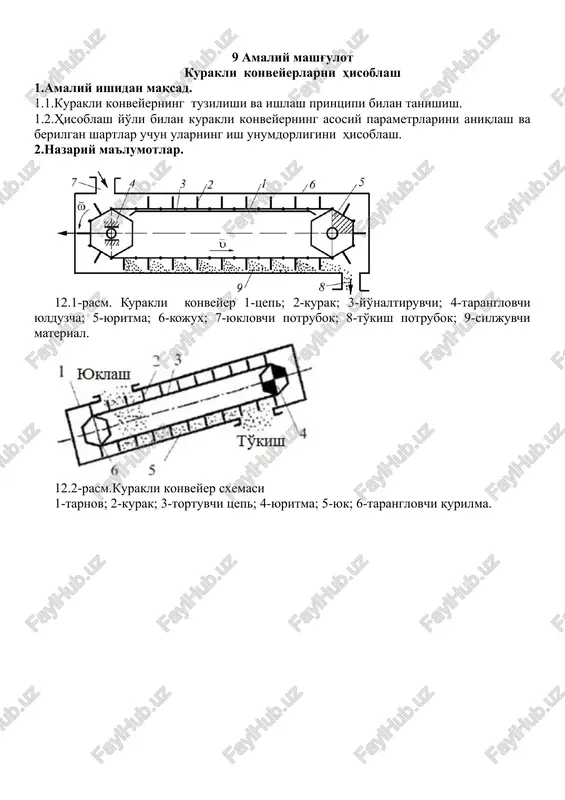

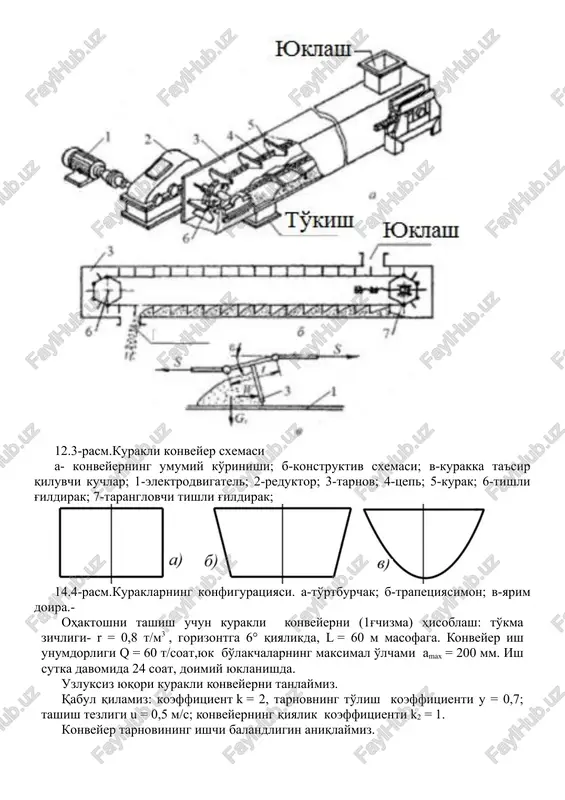

9 amaliy mashg'ulot kurakli konveyerlarni hisoblash 1.amaliy ishidan maqsad. 1.1.kurakli konveyerning tuzilishi va ishlash printsipi bilan tanishish. 1.2.hisoblash yo'li bilan kurakli konveyerning asosiy parametrlarini aniqlash va berilgan shartlar uchun ularning ish unumdorligini hisoblash. 2.nazariy ma'lumotlar. 12.1-rasm. kurakli konveyer 1-tsep; 2-kurak; 3-yo'naltiruvchi; 4-taranglovchi yulduzcha; 5-yuritma; 6-kojux; 7-yuklovchi potrubok; 8-to'kish potrubok; 9-siljuvchi material. 12.2-rasm.kurakli konveyer sxemasi 1-tarnov; 2-kurak; 3-tortuvchi tsep; 4-yuritma; 5-yuk; 6-taranglovchi qurilma. 12.3-rasm.kurakli konveyer sxemasi a- konveyerning umumiy ko'rinishi; b-konstruktiv sxemasi; v-kurakka ta'sir qiluvchi kuchlar; 1-elektrodvigatel; 2-reduktor; 3-tarnov; 4-tsep; 5-kurak; 6-tishli g'ildirak; 7-taranglovchi tishli g'ildirak; 14.4-rasm.kuraklarning konfiguratsiyasi. a-to'rtburchak; b-trapetsiyasimon; v-yarim doira.- ohaktoshni tashish uchun kurakli konveyerni (1g'chizma) hisoblash: to'kma zichligi- r = 0,8 t/m3 , gorizontga 6° qiyalikda, l = 60 m masofaga. konveyer ish unumdorligi q = 60 t/soat,yuk bo'lakchalarning maksimal o'lchami amax = 200 mm. ish sutka davomida 24 soat, doimiy yuklanishda. uzluksiz yuqori kurakli konveyerni tanlaymiz. qabul qilamiz: koeffitsient k = 2, tarnovning to'lish koeffitsienti y = …

2 / 4

oat, ya'ni talab qilingandan yuqori. tavsiyalarga binoan kurak va tarnov orasidagi tirqish har tomondan 5...15 mm, uni 10mm deb qabul qilamiz va tarnovning yakuniy kengligi vj = 400 + 2×10 = 420 mm. vj = 400 + 2×10 = 420 mm. a' = amax da tarnov o'lchamlarini tekshiramiz, tarnovning yakuniy kengligi vj = 420 > 2×200 = 400 mm, ts = 500 > 1,5*200 = 300 mm. yukning pogon massasi : q = q/(3,6u) = = 60/(3,6×0,5) = 33,33 kg/m. yurish qismi (zanjirlar va kuraklar)pogon massasi qts , kts = 0,7da qts = 0,7×33,33 » 23,3 kg/m. konveyerning gorizontal proektsiyasi uzunligi l = 60 cos 6° = 59,67 m. yukni ko'tarish balandligi ng = 60 sin 6° = 6,27 m. kurakli konveyerlarning texnik parametrlari uzunligi: 1,5-100 mqiyalik burchagi: 0-45 grad. ish unumdorligi: 0,05 -200 t/ch tortish tseplari soni: 1-2 sht. kurak eni: 200-1000 mm kurak balandligi: 50-400 mm kurak qadami: …

3 / 4

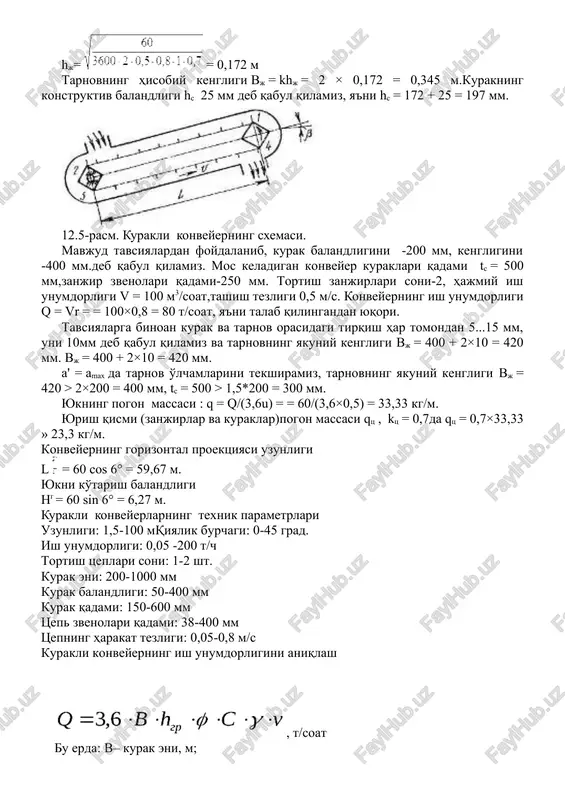

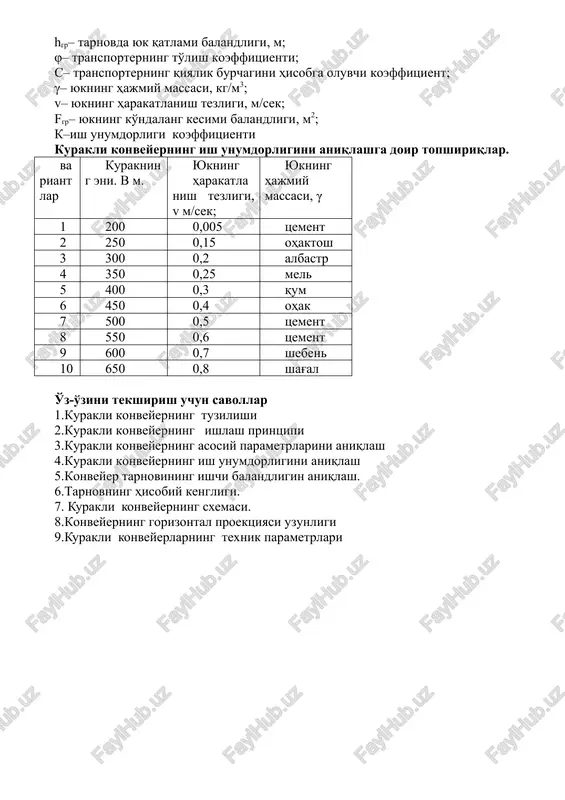

emasi. 8.konveyerning gorizontal proektsiyasi uzunligi 9.kurakli konveyerlarning texnik parametrlari image7.gif image8.png image1.jpeg image2.jpeg image3.jpeg image4.png image5.gif image6.jpeg q=3,6 -b-h, -g -c-y-v

4 / 4
