1 / 29

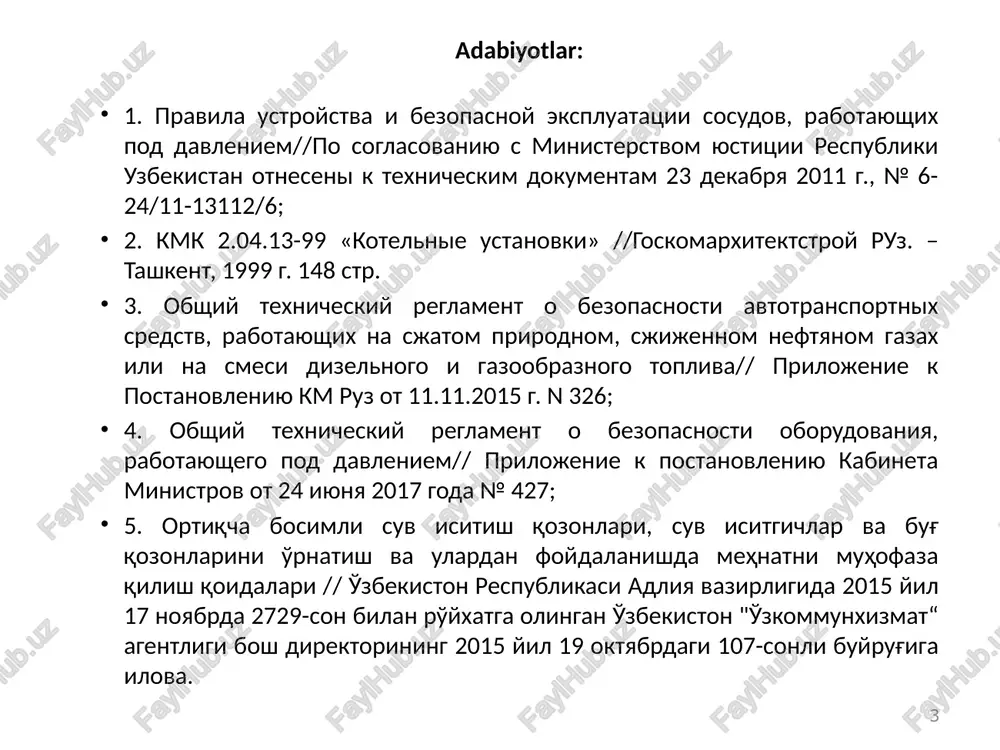

oliy va o'rta maxsus ta'lim vazirligi “o'zbekiston temir yo'llari” aktsiyadorlik jamiyati toshkent temir yo'l muhandislari instituti “tashishni tashkil etish va transport logistikasi” fakulteti “temir yo'l transportida avtomatika va telemexanika” kafedrasi o’zbekiston respublikasi oliy va o’rta maxsus ta’lim vazirligi o’zbekiston respublikasi transport vazirligi toshkent davlat transport universiteti “texnosfera xavfsizligi” kafedrasi kafedra telegram guruhi https://t.me/hfx456 “hayot faoliyati xavfsizligi” (transportda) fanidan ma’ruzalar ma’ruzachi: t.f.n. (phd), dotsent aliyev obidjon tuychiyevich mail: aot.p82017@gmail.com tel: +998 71 299 03 11 toshkent 2 ma’ruza mavzusi va mazmuni: yuqori bosim ostida ishlovchi idish va apparatlarni xavfsizligi reja: 1. bosim ostida ishlaydigan idishlar va tizimlar (umumiy ma’lumotlar va tushunchalar); 2. idishlardan xavfsiz foydalanish va ishlashini boshqarish; 3. balonlar (idishlar) va tizimlar xavfsizligiga qo‘yiladigan maxsus talablar; 4. xavfsizlik qoidalariga rioya etilishi yuzasidan nazorat. adabiyotlar: 1. pravila ustroystva i bezopasnoy ekspluatatsii sosudov, rabotayushix pod davleniem//po soglasovaniyu s ministerstvom yustitsii respubliki uzbekistan otneseni k texnicheskim dokumentam 23 dekabrya 2011 g., № 6-24/11-13112/6; …

2 / 29

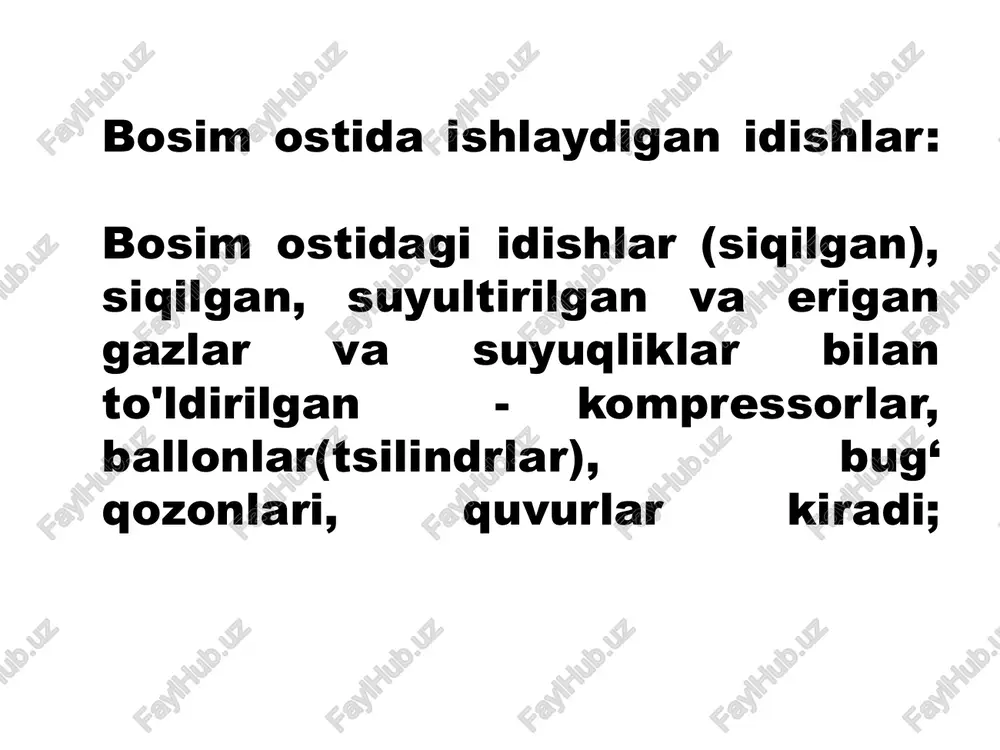

yil 17 noyabrda 2729-son bilan ro'yxatga olingan o'zbekiston "o'zkommunxizmat“ agentligi bosh direktorining 2015 yil 19 oktyabrdagi 107-sonli buyrug'iga ilova. 3 bosim ostida ishlaydigan idishlar: bosim ostidagi idishlar (siqilgan), siqilgan, suyultirilgan va erigan gazlar va suyuqliklar bilan to'ldirilgan - kompressorlar, ballonlar(tsilindrlar), bug‘ qozonlari, quvurlar kiradi; ballon(silindir) - siqilgan, suyultirilgan yoki erigan gazlarni bosim ostida tashish, saqlash va ishlatish uchun mo'ljallangan valf, troynik yoki armatura o'rnatish uchun bitta yoki ikkita bo'g'ziga ega bo'lgan idish. bochka(barrel) - bir joydan ikkinchi joyga siljitadigan silindrsimon yoki boshqa shakldagi idish va suyuq va boshqa moddalarni tashish va saqlash uchun mo'ljallangan qo'shimcha tayanchsiz uchlarini qo'yish. 5 rezervuar - gazsimon, suyuq va boshqa moddalar saqlash uchun foydalaniladigan turg’un idish; idishni ko'ylak qobig’i - uning yuzasini to’liq yoki bir qismini qamrab olgan va sovutish suyuqligi bilan to'ldirilgan, bo'shlig'i devori bilan birgalikda shakllantirish qobiq; idishni hisoblangan xizmat muddati - kalendar yillarda xizmat muddati, foydalanishga kiritilgan kundan boshlab hisoblanadi; idishni hisoblangan …

3 / 29

1.2013) 9 rossiyada sodir bo’lgan portlash(gaz,15.01.2013) 10 rossiyada sodir bo’lgan portlash(gaz,15.01.2013) 11 rossiyada sodir bo’lgan portlash(gaz,15.01.2013) 12 rossiyada sodir bo’lgan portlash(gaz,15.01.2013) 13 rossiyada sodir bo’lgan portlash(gaz,15.01.2013) 14 bosim ostidagi tizimlardan foydalanishda yuzaga keladigangi xavflar portlash(vzriv); kuyish(polucheniya ojogov); jarohat(travma); zaharlanish(otravlenie). 15 bosim ostidagi tizimlarni(idishlarni) portlash va avariyalar sabablari idishlarni ishlab chiqarishdagi xatoliklar; ish rejimi va foydalanish qoidalarini buzilishi; nazorat-o’lchov asboblari va armaturadagi nosozliklar; zanglash(korroziya); mexanik zarbalar(mexanicheskie udari); bosimni oshiqligi; yuqori harorat va ochiq olov ta’siri. 16 bosim ostida ishlovchi qurilma sxemasi 17 tipichnaya sxema ustanovki, rabotayushey pod davleniem, predstavlena na slayde. eta sxema mojet vidoizmenyatsya primenitelno k ustanovkam togo ili inogo naznacheniya. v sosud 1 rabochaya sreda postupaet po truboprovodu 17, snabjennomu zadvijkoy 18 i obratnim klapanom 19. temperatura postupayushey sredi izmeryaetsya termometrom 20, a davlenie — manometrom 21, kotoriy pri-soedinyaetsya k truboprovodu cherez sifonnuyu trubku 2 i trexxodovoy kran 3. rabochaya sreda k potrebitelyu postupaet cherez truboprovod 5 s zadvijkoy …

4 / 29

osudu ili ustanovke, rabotayushey pod davleniem, podvoditsya energiya, chto na sxeme uslovno pokazano v vide gorelki 14, reguliruyushego ustroystva 15 i podvodyashey linii 16 (dlya parovogo kotla eto mojet bit gazovaya gorelka ili forsunka jidkogo topliva, a dlya kompressora elektrodvigatel), to predusmatrivayut avtomatiku bezopasnosti, otklyuchayushuyu ili umenshayushuyu podachu energii po kakomu-libo kriticheskomu parametru, naprimer, po davleniyu (datchik 12, impulsnaya liniya 13) ili po urovnyu vodi v parovom kotle (datchik 27, impulsnaya liniya 26). 19 kontrolniy kran a slujit dlya proverki otsutstviya davleniya v sosude pri ego otkrivanii, a v nekotorix sluchayax dlya vipuska vozduxa. spusknoy kran b ispolzuyut dlya oporojneniya pitayushey linii 17 pri zakritoy zadvijke 18, a takje dlya napolneniya sosuda vodoy pri gidravlicheskix ispitaniyax. nelzya ustanavlivat zadvijku mejdu sosudom 1 i predoxranitelnimi klapanami 9 i 10, tak kak v protivnom sluchae pri zakritoy zadvijke proizoydet avariya. v sluchayax, kogda neskolko ustanovok ob'edineni v odnu liniyu i vozmojno popadanie …

5 / 29

tviya sredi, naxodyasheysya v sosude. esli takoe voz-deystvie bezvredno dlya manometra, sifonnuyu trubku mojno ne stavit. manometri periodicheski proveryayut v organax gosstandarta (ne reje odnogo raza v god), v protivnom sluchae oni k ekspluatatsii ne dopuskayutsya. dlya povisheniya nadejnosti raboti otvetstvennix ustanovok (krupnie kotli, ustanovki visokogo davleniya) na nix montiruyut dva manometra, odin iz kotorix registriruyushiy. 21 qozon yoki uning quvurlariga joylashtirilayotgan armatura korpusida aniq markirovka bo‘lishi va unda: ishlab chiqaruvchi tashkilot nomi yoki tovar belgisi; shartli o‘tish yo‘li; shartli bosim va muhit harorati; muhit oqimi yo‘nalishi ko‘rsatilgan bo‘lishi lozim. maxsus texnik shartlar bo‘yicha armatura tayyorlanganda shartli bosim o‘rniga ish bosimi ko‘rsatiladi. 22 har bir ta’minlovchi nasos yoki injektor qobig‘i (korpusi)da maxsus yorliq qotirilib, unda: mahsulot ishlab chiqaruvchi tashkilot nomi; zavod raqami; suvning nominal haroratda uzatiladigan nominal me’yori; markazdan qochma nasoslar uchun bir minutda aylanishlar soni; porshenli nasoslar uchun bir minutdagi yurishlar soni; nasos oldidagi suvning nominal harorati; nominal uzatishdagi …
