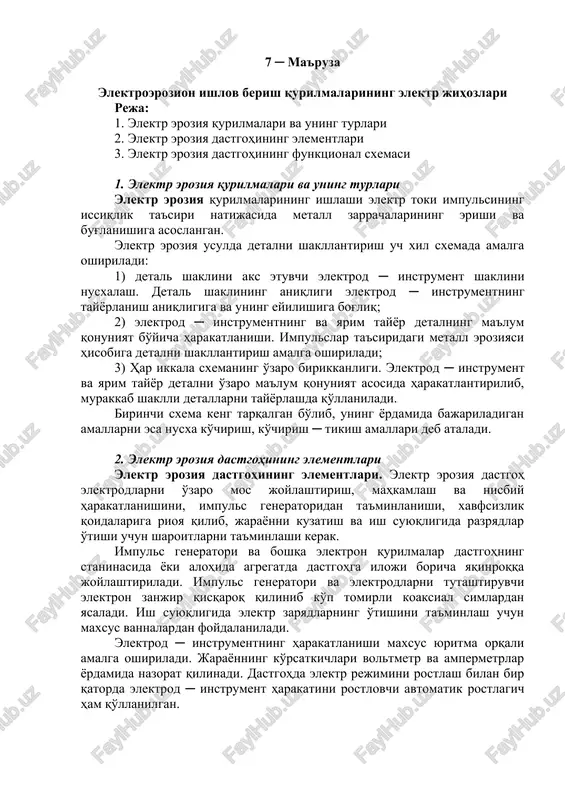

2-ma`ruza 7 ─ ma'ruza elektroerozion ishlov berish qurilmalarining elektr jihozlari reja: 1. elektr eroziya qurilmalari va uning turlari 2. elektr eroziya dastgohining elementlari 3. elektr eroziya dastgohining funktsional sxemasi 1. elektr eroziya qurilmalari va uning turlari elektr eroziya qurilmalarining ishlashi elektr toki impulsining issiqlik ta'siri natijasida metall zarrachalarining erishi va bug'lanishiga asoslangan. elektr eroziya usulda detalni shakllantirish uch xil sxemada amalga oshiriladi: 1) detal shaklini aks etuvchi elektrod ─ instrument shaklini nusxalash. detal shaklining aniqligi elektrod ─ instrumentning tayyorlanish aniqligiga va uning eyilishiga bog'liq; 2) elektrod ─ instrumentning va yarim tayyor detalning ma'lum qonuniyat bo'yicha harakatlanishi. impulslar ta'siridagi metall eroziyasi hisobiga detalni shakllantirish amalga oshiriladi; 3) har ikkala sxemaning o'zaro birikkanligi. elektrod ─ instrument va yarim tayyor detalni o'zaro ma'lum qonuniyat asosida harakatlantirilib, murakkab shaklli detallarni tayyorlashda qo'llaniladi. birinchi sxema keng tarqalgan bo'lib, uning yordamida bajariladigan amallarni esa nusxa ko'chirish, ko'chirish ─ tikish amallari deb ataladi. 2. elektr eroziya dastgohining …

2 / 1

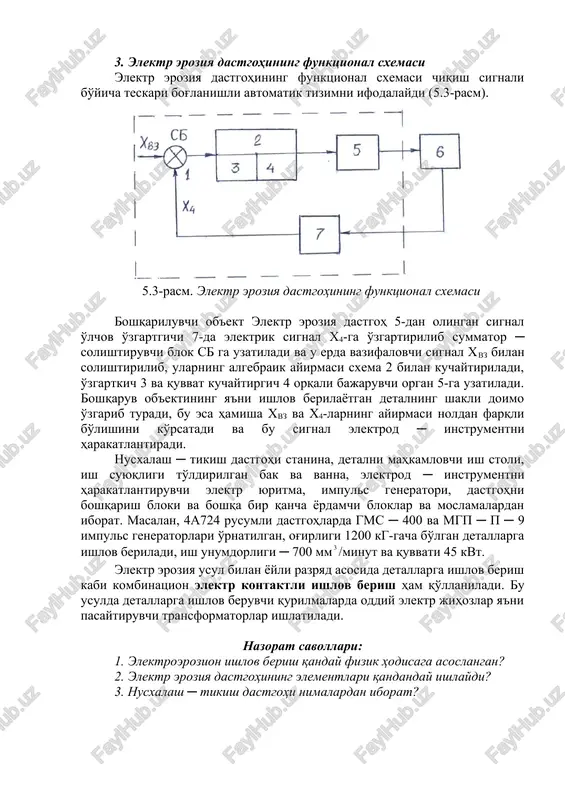

malga oshiriladi. jarayonning ko'rsatkichlari voltmetr va ampermetrlar yordamida nazorat qilinadi. dastgohda elektr rejimini rostlash bilan bir qatorda elektrod ─ instrument harakatini rostlovchi avtomatik rostlagich ham qo'llanilgan. 3. elektr eroziya dastgohining funktsional sxemasi elektr eroziya dastgohining funktsional sxemasi chiqish signali bo'yicha teskari bog'lanishli avtomatik tizimni ifodalaydi (5.3-rasm). 5.3-rasm. elektr eroziya dastgohining funktsional sxemasi boshqariluvchi ob'ekt elektr eroziya dastgoh 5-dan olingan signal o'lchov o'zgartgichi 7-da elektrik signal x4-ga o'zgartirilib summator ─ solishtiruvchi blok sb ga uzatiladi va u erda vazifalovchi signal xvz bilan solishtirilib, ularning algebraik ayirmasi sxema 2 bilan kuchaytiriladi, o'zgartkich 3 va quvvat kuchaytirgich 4 orqali bajaruvchi organ 5-ga uzatiladi. boshqaruv ob'ektining ya'ni ishlov berilayotgan detalning shakli doimo o'zgarib turadi, bu esa hamisha xvz va x4-larning ayirmasi noldan farqli bo'lishini ko'rsatadi va bu signal elektrod ─ instrumentni harakatlantiradi. nusxalash ─ tikish dastgohi stanina, detalni mahkamlovchi ish stoli, ish suyuqligi to'ldirilgan bak va vanna, elektrod ─ instrumentni harakatlantiruvchi elektr yuritma, impuls …
