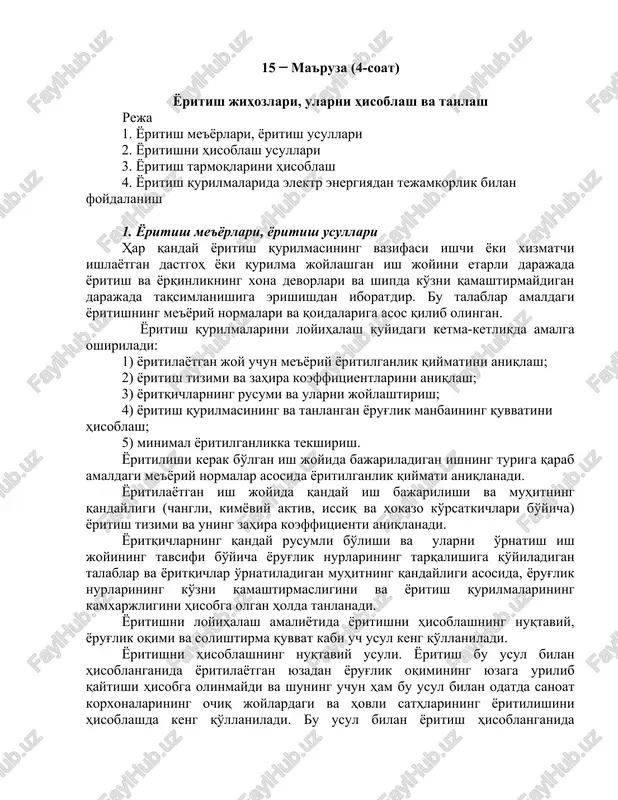

1 / 1

1 ─ ma'ruza 15 ─ ma'ruza (4-soat) yoritish jihozlari, ularni hisoblash va tanlash reja 1. yoritish me'yorlari, yoritish usullari 2. yoritishni hisoblash usullari 3. yoritish tarmoqlarini hisoblash 4. yoritish qurilmalarida elektr energiyadan tejamkorlik bilan foydalanish 1. yoritish me'yorlari, yoritish usullari har qanday yoritish qurilmasining vazifasi ishchi yoki xizmatchi ishlayotgan dastgoh yoki qurilma joylashgan ish joyini etarli darajada yoritish va yorqinlikning xona devorlari va shipda ko'zni qamashtirmaydigan darajada taqsimlanishiga erishishdan iboratdir. bu talablar amaldagi yoritishning me'yoriy normalari va qoidalariga asos qilib olingan. yoritish qurilmalarini loyihalash quyidagi ketma-ketlikda amalga oshiriladi: 1) yoritilayotgan joy uchun me'yoriy yoritilganlik qiymatini aniqlash; 2) yoritish tizimi va zahira koeffitsientlarini aniqlash; 3) yoritqichlarning rusumi va ularni joylashtirish; 4) yoritish qurilmasining va tanlangan yorug'lik manbaining quvvatini hisoblash; 5) minimal yoritilganlikka tekshirish. yoritilishi kerak bo'lgan ish joyida bajariladigan ishning turiga qarab amaldagi me'yoriy normalar asosida yoritilganlik qiymati aniqlanadi. yoritilayotgan ish joyida qanday ish bajarilishi va muhitning qandayligi (changli, kimyoviy aktiv, …

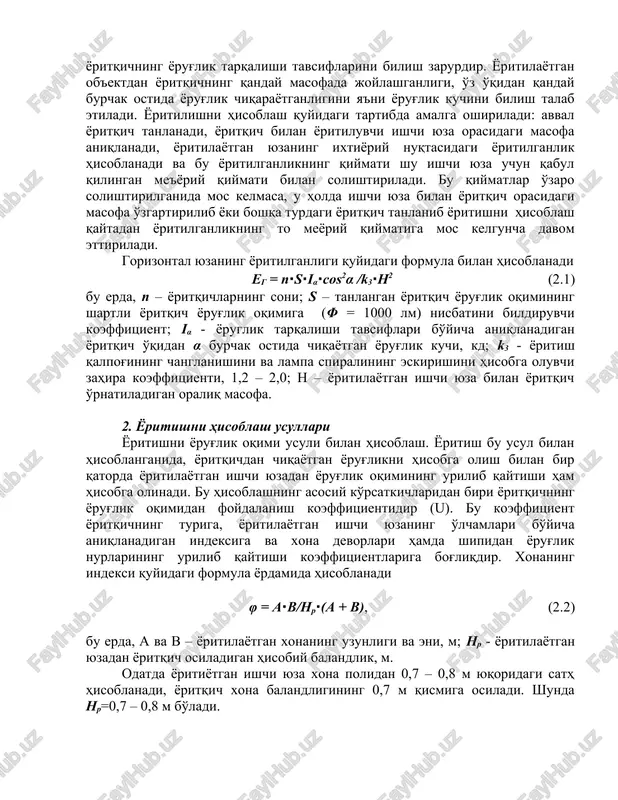

2 / 1

ga olinmaydi va shuning uchun ham bu usul bilan odatda sanoat korxonalarining ochiq joylardagi va hovli sathlarining yoritilishini hisoblashda keng qo'llaniladi. bu usul bilan yoritish hisoblanganida yoritqichning yorug'lik tarqalishi tavsiflarini bilish zarurdir. yoritilayotgan ob'ektdan yoritqichning qanday masofada joylashganligi, o'z o'qidan qanday burchak ostida yorug'lik chiqarayotganligini ya'ni yorug'lik kuchini bilish talab etiladi. yoritilishni hisoblash quyidagi tartibda amalga oshiriladi: avval yoritqich tanlanadi, yoritqich bilan yoritiluvchi ishchi yuza orasidagi masofa aniqlanadi, yoritilayotgan yuzaning ixtiyoriy nuqtasidagi yoritilganlik hisoblanadi va bu yoritilganlikning qiymati shu ishchi yuza uchun qabul qilingan me'yoriy qiymati bilan solishtiriladi. bu qiymatlar o'zaro solishtirilganida mos kelmasa, u holda ishchi yuza bilan yoritqich orasidagi masofa o'zgartirilib yoki boshqa turdagi yoritqich tanlanib yoritishni hisoblash qaytadan yoritilganlikning to meyoriy qiymatiga mos kelguncha davom ettiriladi. gorizontal yuzaning yoritilganligi quyidagi formula bilan hisoblanadi eg = n∙s∙iα∙cos2α /k3∙h2 (2.1) bu erda, n – yoritqichlarning soni; s – tanlangan yoritqich yorug'lik oqimining shartli yoritqich yorug'lik oqimiga (φ = 1000 …

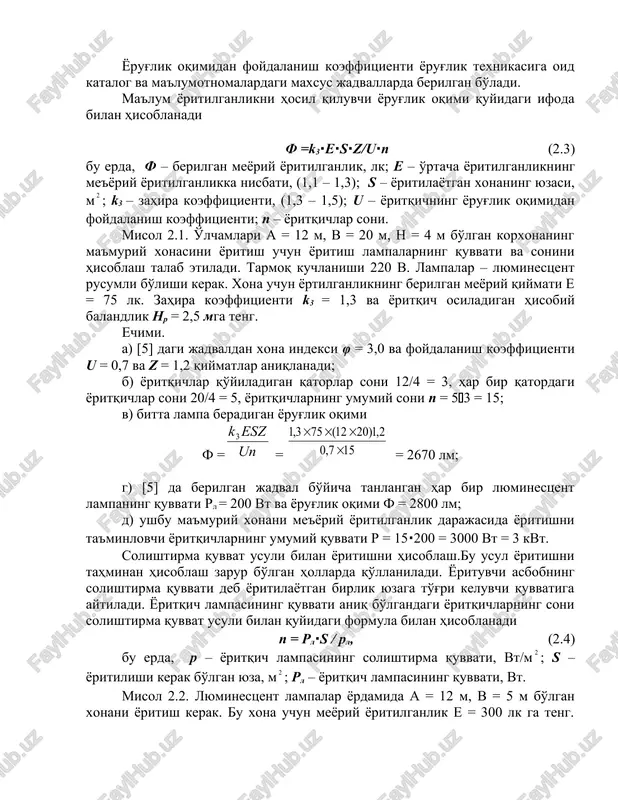

3 / 1

lanish koeffitsientidir (u). bu koeffitsient yoritqichning turiga, yoritilayotgan ishchi yuzaning o'lchamlari bo'yicha aniqlanadigan indeksiga va xona devorlari hamda shipidan yorug'lik nurlarining urilib qaytishi koeffitsientlariga bog'liqdir. xonaning indeksi quyidagi formula yordamida hisoblanadi φ = a∙v/nr∙(a + v), (2.2) bu erda, a va v – yoritilayotgan xonaning uzunligi va eni, m; nr - yoritilayotgan yuzadan yoritqich osiladigan hisobiy balandlik, m. odatda yoritiyotgan ishchi yuza xona polidan 0,7 – 0,8 m yuqoridagi sath hisoblanadi, yoritqich xona balandligining 0,7 m qismiga osiladi. shunda nr=0,7 – 0,8 m bo'ladi. yorug'lik oqimidan foydalanish koeffitsienti yorug'lik texnikasiga oid katalog va ma'lumotnomalardagi maxsus jadvallarda berilgan bo'ladi. ma'lum yoritilganlikni hosil qiluvchi yorug'lik oqimi quyidagi ifoda bilan hisoblanadi f =k3∙e∙s∙z/u∙n (2.3) bu erda, f – berilgan meyoriy yoritilganlik, lk; e – o'rtacha yoritilganlikning me'yoriy yoritilganlikka nisbati, (1,1 – 1,3); s – yoritilayotgan xonaning yuzasi, m; k3 – zahira koeffitsienti, (1,3 – 1,5); u – yoritqichning yorug'lik oqimidan foydalanish koeffitsienti; n …

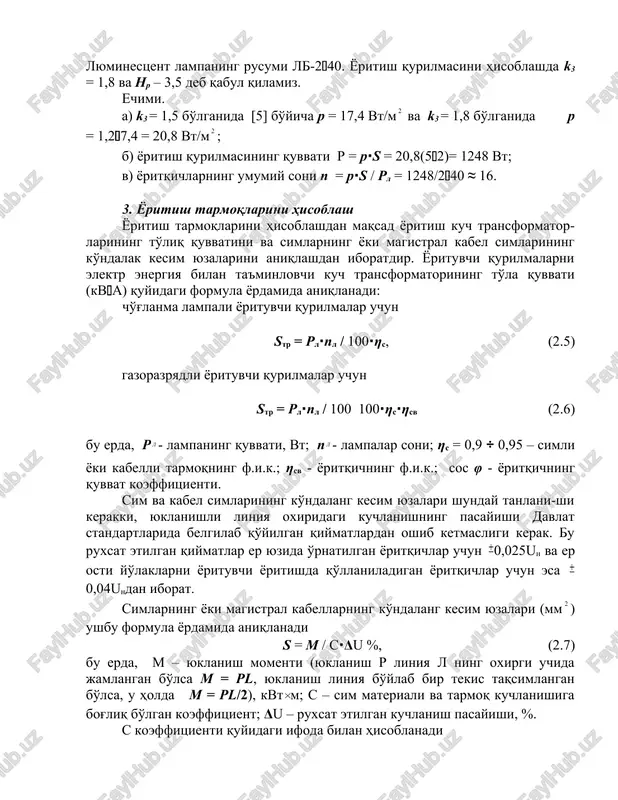

4 / 1

oqimi f = 2800 lm; d) ushbu ma'muriy xonani me'yoriy yoritilganlik darajasida yoritishni ta'minlovchi yoritqichlarning umumiy quvvati r = 15∙200 = 3000 vt = 3 kvt. solishtirma quvvat usuli bilan yoritishni hisoblash.bu usul yoritishni tahminan hisoblash zarur bo'lgan hollarda qo'llaniladi. yorituvchi asbobning solishtirma quvvati deb yoritilayotgan birlik yuzaga to'g'ri keluvchi quvvatiga aytiladi. yoritqich lampasining quvvati aniq bo'lgandagi yoritqichlarning soni solishtirma quvvat usuli bilan quyidagi formula bilan hisoblanadi n = pl∙s / rl, (2.4) bu erda, r – yoritqich lampasining solishtirma quvvati, vt/m; s – yoritilishi kerak bo'lgan yuza, m; pl – yoritqich lampasining quvvati, vt. misol 2.2. lyuminestsent lampalar yordamida a = 12 m, v = 5 m bo'lgan xonani yoritish kerak. bu xona uchun meyoriy yoritilganlik e = 300 lk ga teng. lyuminestsent lampaning rusumi lb-2(40. yoritish qurilmasini hisoblashda k3 = 1,8 va nr – 3,5 deb qabul qilamiz. echimi. a) k3 = 1,5 bo'lganida [5] bo'yicha p = …

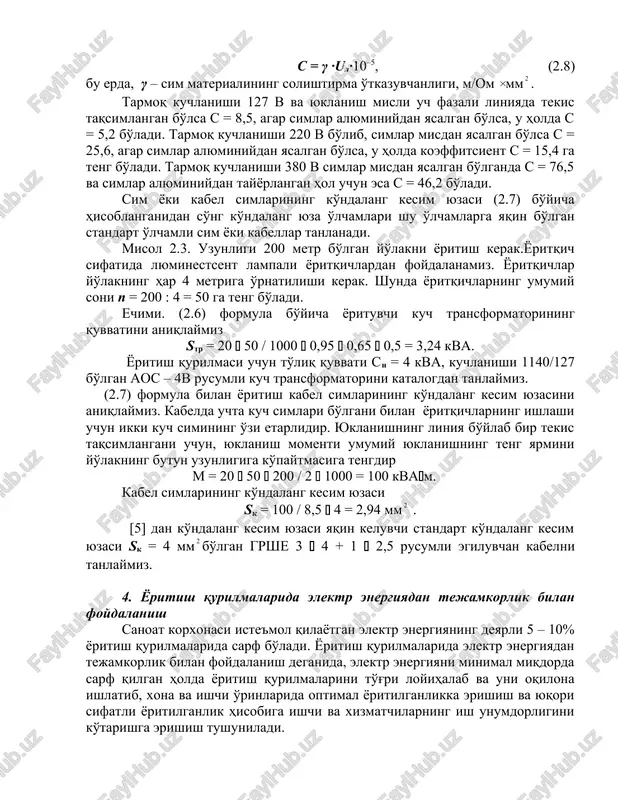

5 / 1

xiridagi kuchlanishning pasayishi davlat standartlarida belgilab qo'yilgan qiymatlardan oshib ketmasligi kerak. bu ruxsat etilgan qiymatlar er yuzida o'rnatilgan yoritqichlar uchun 0,025un va er osti yo'laklarni yorituvchi yoritishda qo'llaniladigan yoritqichlar uchun esa 0,04undan iborat. simlarning yoki magistral kabellarning ko'ndalang kesim yuzalari (mm) ushbu formula yordamida aniqlanadi s = m / c∙δu %, (2.7) bu erda, m – yuklanish momenti (yuklanish r liniya l ning oxirgi uchida jamlangan bo'lsa m = pl, yuklanish liniya bo'ylab bir tekis taqsimlangan bo'lsa, u holda m = pl/2), kvtm; c – sim materiali va tarmoq kuchlanishiga bog'liq bo'lgan koeffitsient; δu – ruxsat etilgan kuchlanish pasayishi, %. s koeffitsienti quyidagi ifoda bilan hisoblanadi s = γ ∙ul∙10–5, (2.8) bu erda, γ – sim materialining solishtirma o'tkazuvchanligi, m/om mm. tarmoq kuchlanishi 127 v va yuklanish misli uch fazali liniyada tekis taqsimlangan bo'lsa s = 8,5, agar simlar alyuminiydan yasalgan bo'lsa, u holda s = 5,2 bo'ladi. tarmoq kuchlanishi …
