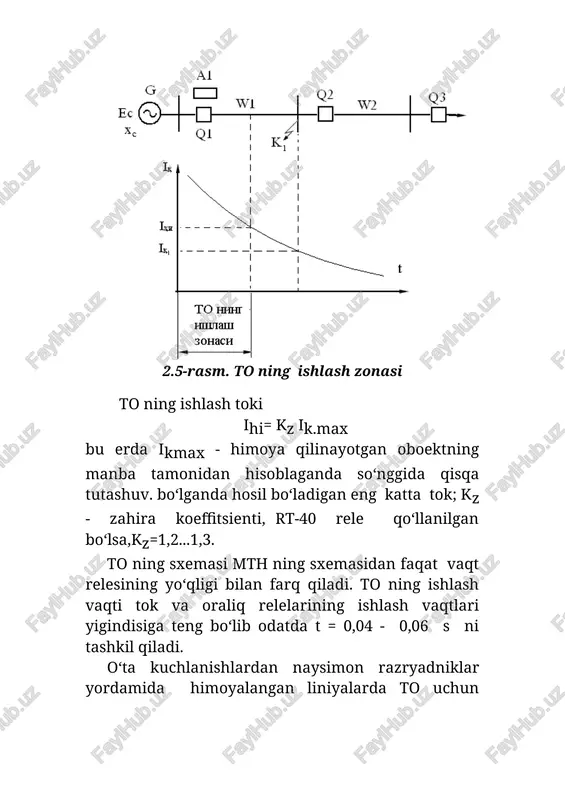

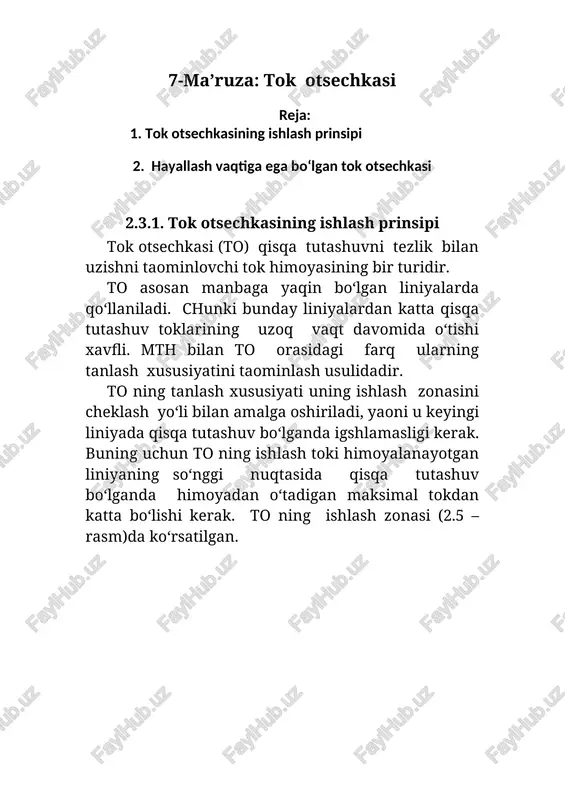

7-ma’ruza: tok otsechkasi reja: 1. tok otsechkasining ishlash prinsipi 2. hayallash vaqtiga ega bo‘lgan tok otsechkasi 2.3.1. tok otsechkasining ishlash prinsipi tok otsechkasi (to) qisqa tutashuvni tezlik bilan uzishni taominlovchi tok himoyasining bir turidir. to asosan manbaga yaqin bo‘lgan liniyalarda qo‘llaniladi. chunki bunday liniyalardan katta qisqa tutashuv toklarining uzoq vaqt davomida o‘tishi xavfli. mth bilan to orasidagi farq ularning tanlash xususiyatini taominlash usulidadir. to ning tanlash xususiyati uning ishlash zonasini cheklash yo‘li bilan amalga oshiriladi, yaoni u keyingi liniyada qisqa tutashuv bo‘lganda igshlamasligi kerak. buning uchun to ning ishlash toki himoyalanayotgan liniyaning so‘nggi nuqtasida qisqa tutashuv bo‘lganda himoyadan o‘tadigan maksimal tokdan katta bo‘lishi kerak. to ning ishlash zonasi (2.5 –rasm)da ko‘rsatilgan. 2.5-rasm. to ning ishlash zonasi to ning ishlash toki ihi= kz ik.max bu erda ikmax - himoya qilinayotgan oboektning manba tamonidan hisoblaganda so‘nggida qisqa tutashuv. bo‘lganda hosil bo‘ladigan eng katta tok; kz - zahira koeffitsienti, rt-40 rele qo‘llanilgan bo‘lsa,kz=1,2...1,3. …

2 / 1

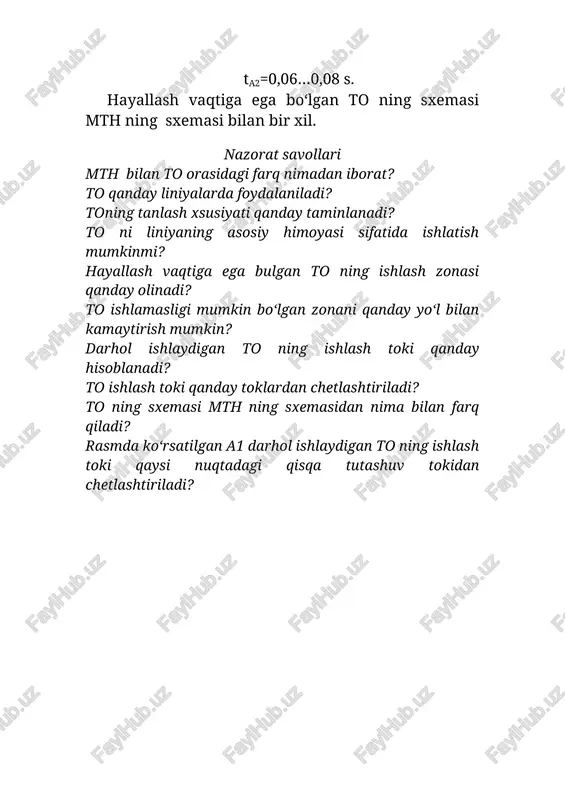

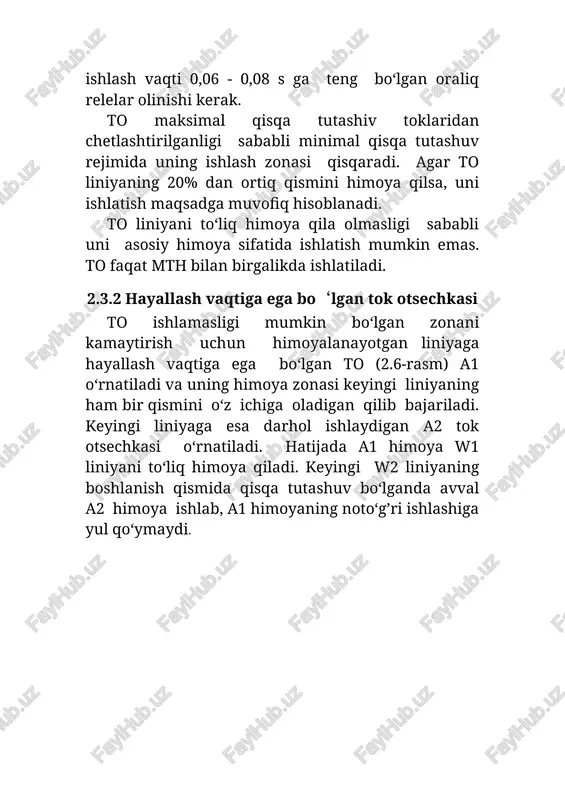

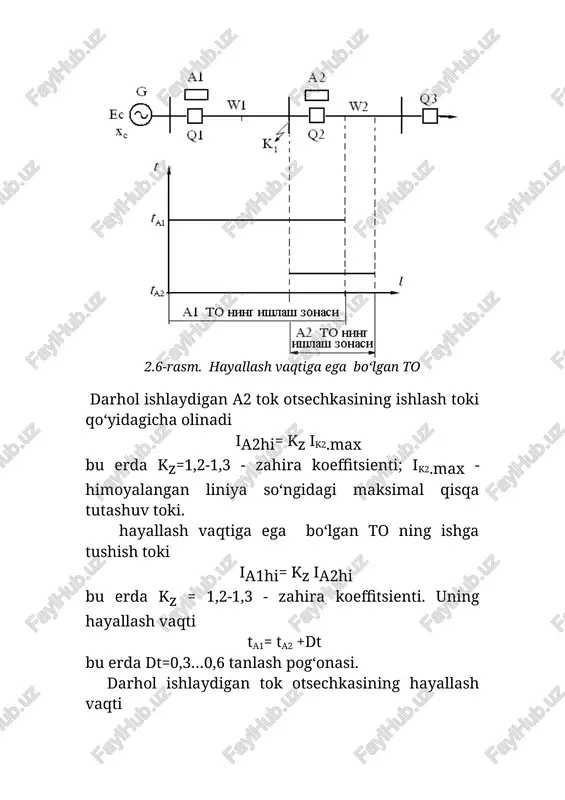

i kamaytirish uchun himoyalanayotgan liniyaga hayallash vaqtiga ega bo‘lgan to (2.6-rasm) a1 o‘rnatiladi va uning himoya zonasi keyingi liniyaning ham bir qismini o‘z ichiga oladigan qilib bajariladi. keyingi liniyaga esa darhol ishlaydigan a2 tok otsechkasi o‘rnatiladi. hatijada a1 himoya w1 liniyani to‘liq himoya qiladi. keyingi w2 liniyaning boshlanish qismida qisqa tutashuv bo‘lganda avval a2 himoya ishlab, a1 himoyaning noto‘g’ri ishlashiga yul qo‘ymaydi. 2.6-rasm. hayallash vaqtiga ega bo‘lgan to darhol ishlaydigan a2 tok otsechkasining ishlash toki qo‘yidagicha olinadi ia2hi= kz ik2.max bu erda kz=1,2-1,3 - zahira koeffitsienti; ik2.max - himoyalangan liniya so‘ngidagi maksimal qisqa tutashuv toki. hayallash vaqtiga ega bo‘lgan to ning ishga tushish toki ia1hi= kz ia2hi bu erda kz = 1,2-1,3 - zahira koeffitsienti. uning hayallash vaqti ta1= ta2 +dt bu erda dt=0,3…0,6 tanlash pog‘onasi. darhol ishlaydigan tok otsechkasining hayallash vaqti ta2=0,06…0,08 s. hayallash vaqtiga ega bo‘lgan to ning sxemasi mth ning sxemasi bilan bir xil. nazorat savollari mth …
