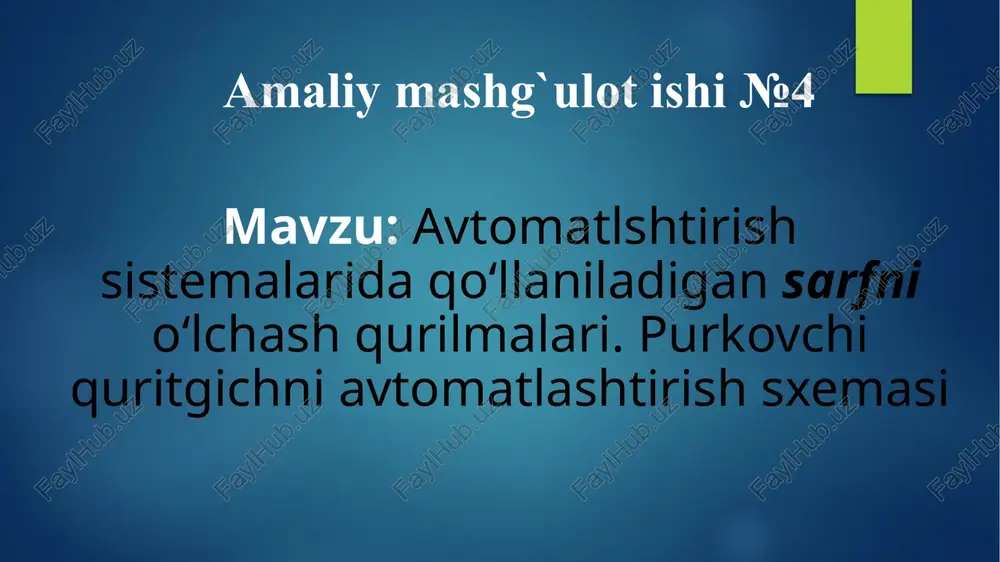

laboratoriya ishi №1 mavzu: amaliy mashg`ulot ishi №4 mavzu: avtomatlshtirish sistemalarida qo‘llaniladigan sarfni o‘lchash qurilmalari. purkovchi quritgichni avtomatlashtirish sxemasi sarf bu — vaqt birligi ichida oqim yoʻnalishi boʻyicha oʻtgan moddaning vazn yoki xajm miqdori. sarfni oʻlchash tushunchasida ikki xil sarf farqini ajratib olish kerak: xajmli sarf va vaznli sarf. xajmli sarf oʻlchash usulida odatda suyuqliklar va gazlarning vaqti birligi ichida oʻtgan xajmi oʻlchanadi. vaznli sarf oʻlchashda esa moddaning vaqt birligi ichida oʻtgan vazn miqdori oʻlchanadi. oʻlchash usulini oʻzi xam ikki xil turga ega: birinchisida vaqt birligi ichida oʻtgan moddaning vazn midori yoki xajmi, yaʼni bu xolda sarf bevosita xajm yoki ogʻirlik birliklari bilan ifodalanadi; ikkinchi usulda joriy oqim tezligiga koʻra vaqt birligi ichida qancha miqdorda modda oʻtishi, yaʼni oniy (mgnovenniy) sarf oʻlchanadi. sarfni quydagi qurilmalar orqali o`lchash mumkin. doimiy perepadli (rotametr); oʻzgaruvchan perepadli (diafragma); tezlik xisoblagichlari; induksion sarf oʻlchagichlar; xajm oʻlchagichlar yordamida aniqlash mumkin. sarf o`lchagichlarning eng ko`p tarqalgan quyidagi …

2 / 12

lanadi, unga ko'ra magnit maydonni kesib o'tadigan elektr o'tkazuvchan suyuqlikda emf (eds) induktsiya qilinadi, uning qiymati o'rtacha oqim tezligiga mutanosib va shuning uchun moddaning sarf tezligini qaniqlaydi. elektromagnit sarf o'lchagich sxemasi: 1 – patrubka (qopqoq); 2, 3 - elektrodlar; 4 – elektromagnit o'zgaruvchan tok; pp - asosiy konvertor; prp - oraliq o'lchash moslamasi. avtomatlashtirish vositalarining funksional sxemalarda shartli ko‘rinishi suyuq mahsulot sarfini rosglash sxemasi: a — avtomatlashtirish sxemasi; b — prinsipial pnevmatik sxemasi. purkovchi quritgichni avtomatlashtirish sxemas topshiriq bosim farqlari o`zgaruvchan sarf o`lchagichlarning ishlash prinsipi xamda qo`llanilish soxasini o`rganish. 2) bosim farqlari o`zgarmas sarf o`lchagichlar. 3) tezlik bosimli sarf o`lchagichlar. 4) o`zgaruvchan satxli sarf o`lchagichlar. 5) induksion sarf o`lchagichlar. 6) ultratovushli sarf o`lchagichlar. 7) kalorimetrik sarf o`lchagichlar. 8) ionizatsion sarf o`lchagichlarni ishlash prinsiplarini tushuntirib bering adabiyotlar 1. n.r. yusupbekov, b.i. muhammedov, sh.m. g‘ulomov “texnologik jarayonlarni nazorat qilish va avtomatlashtirish” (94-110, 494 bet) 2. e. o‘ljayev, x.z. igamberdiyev, z. e. o‘ljayev …

3 / 12

tr). shchitda o'matilgan, qayd qiluvchi, sarflar aisbatini clchovehi asbob (sarflar nlsbatini gayd qiluvchi ikkilamchi asbob). toyida o'matilgan, kotsatuvehi sarf ollchash asbobi (mavalan, difmanomels yok ko'rsatuvchi ratomets). toyida o'matilgan, integralloveli sarf olchash asbabi joyida ofmatilgan, kovsatuvchi caf ollchash asbobi (masalan, kpisatuychi | difianometx yoki integsater) maxsulotaing berilsen miadoridan cteandan sqag signal beruvehi qurilmalari, integrallovchi sarf ollchash asbobi (masalan, schyotchik-dozoter), a2aqelole tryavernu maxe snort rs @ 1 — wwarae | xortad 08 /docprops/thumbnail.jpeg mavzu:

4 / 12

avtomatlashtirish sistemalari sarfnio‘lchash qurilmalari - Page 4

5 / 12

avtomatlashtirish sistemalari sarfnio‘lchash qurilmalari - Page 5
