1 / 22

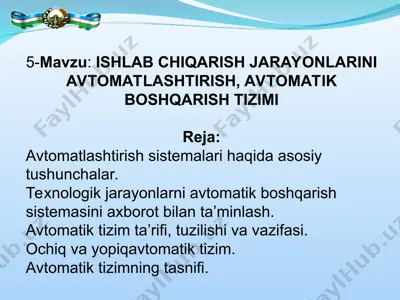

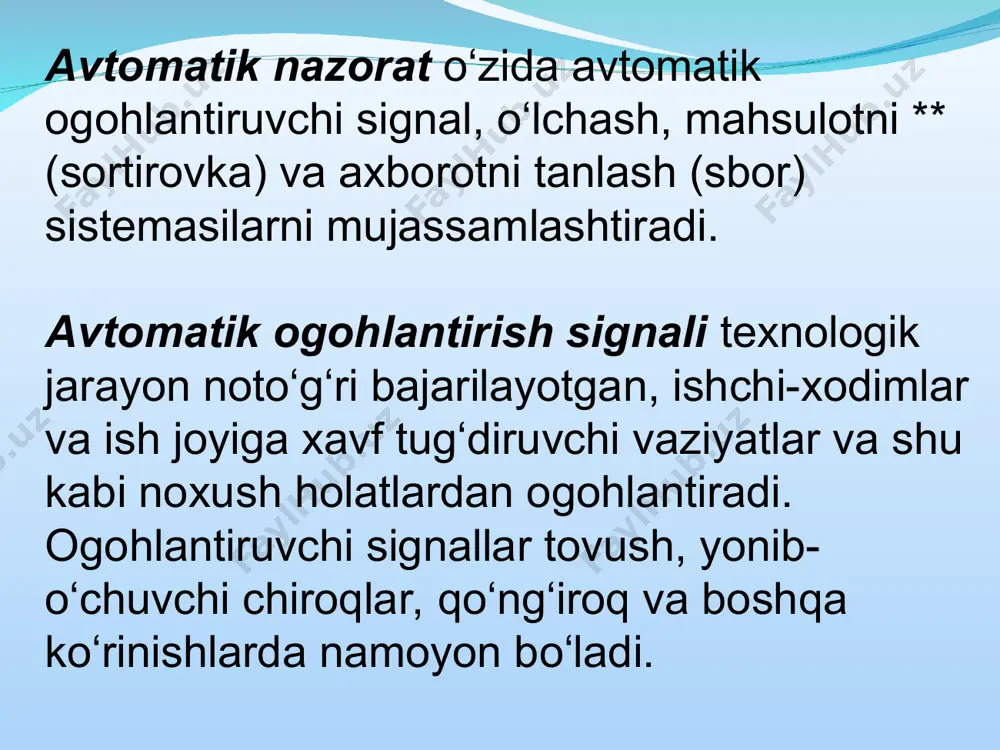

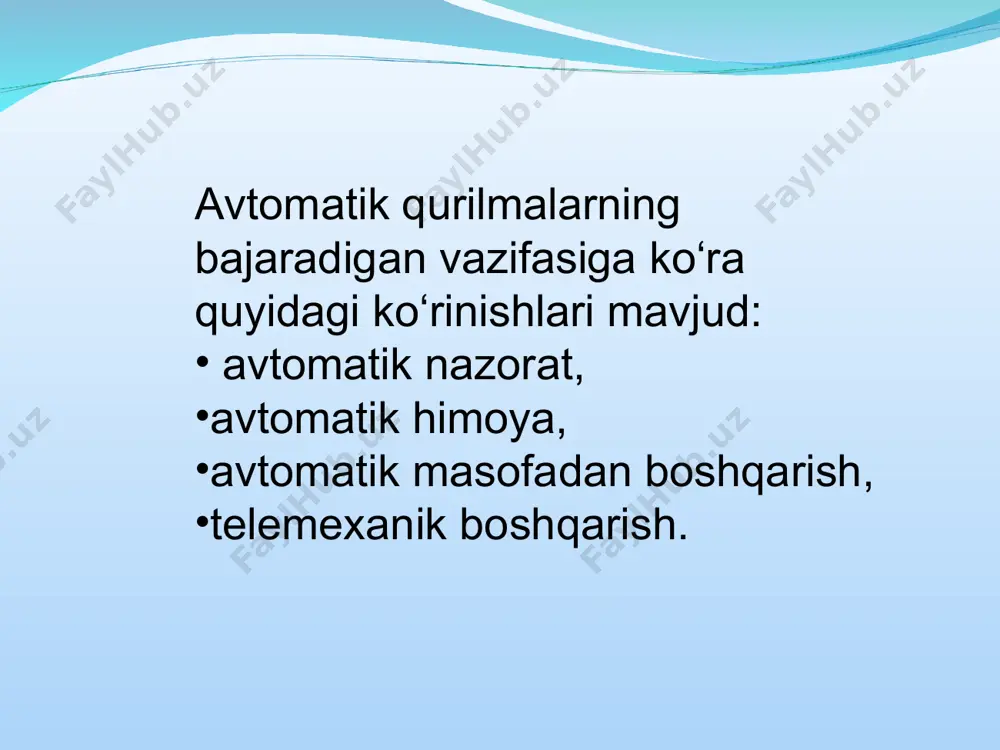

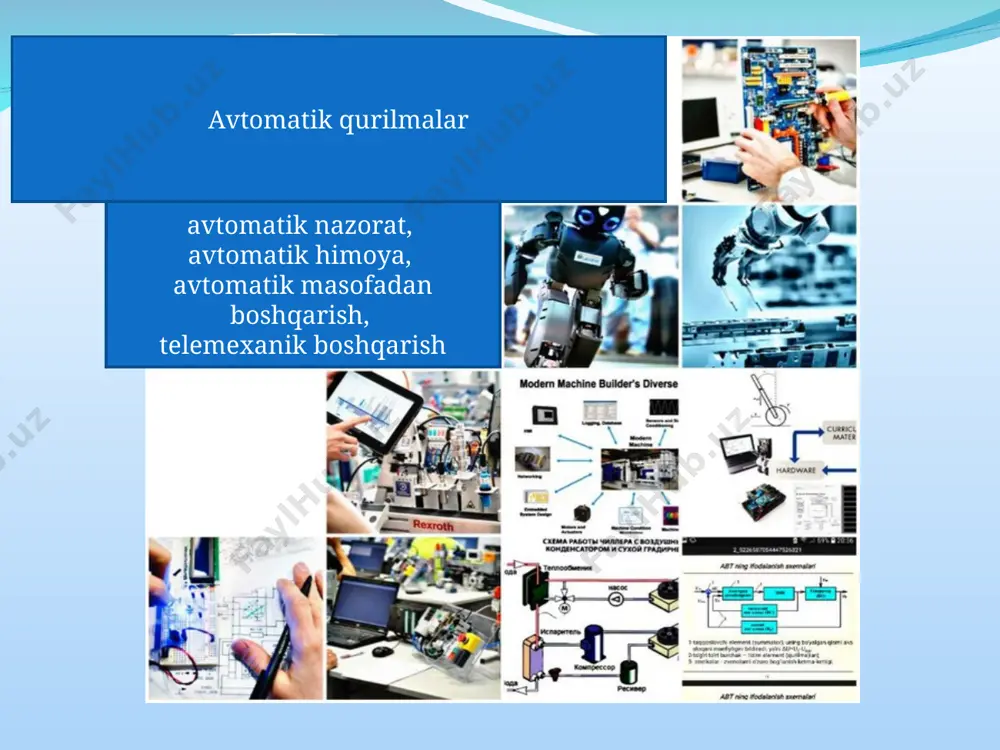

slayd 1 5-mavzu: ishlab chiqarish jarayonlarini avtomatlashtirish, avtomatik boshqarish tizimi reja: avtomatlashtirish sistemalari haqida asosiy tushunchalar. texnologik jarayonlarni avtomatik boshqarish sistemasini axborot bilan ta’minlash. avtomatik tizim ta’rifi, tuzilishi va vazifasi. ochiq va yopiqavtomatik tizim. avtomatik tizimning tasnifi. avtomatik qurilmalarning bajaradigan vazifasiga ko‘ra quyidagi ko‘rinishlari mavjud: avtomatik nazorat, avtomatik himoya, avtomatik masofadan boshqarish, telemexanik boshqarish. avtomatik qurilmalar avtomatik nazorat, avtomatik himoya, avtomatik masofadan boshqarish, telemexanik boshqarish avtomatik nazorat o‘zida avtomatik ogohlantiruvchi signal, o‘lchash, mahsulotni ** (sortirovka) va axborotni tanlash (sbor) sistemasilarni mujassamlashtiradi. avtomatik ogohlantirish signali texnologik jarayon noto‘g‘ri bajarilayotgan, ishchi-xodimlar va ish joyiga xavf tug‘diruvchi vaziyatlar va shu kabi noxush holatlardan ogohlantiradi. ogohlantiruvchi signallar tovush, yonib-o‘chuvchi chiroqlar, qo‘ng‘iroq va boshqa ko‘rinishlarda namoyon bo‘ladi. * avtomatik o‘lchash sistemasi texnologik jarayon va mashina ishining xarakteristikalarini aniqlash va tegishli asbob va qurilmalarga uzatish uchun xizmat qiladi. ishchi-xodim asbob va qurilmalarga qarab texnologik jarayon va mashina ishining sifatini baholab borish imkoniyatiga ega bo‘ladi. avtomatik sortirovka …

2 / 22

lab chiqarish jarayonini to‘xtatadi. avtomatik himoya sistemasi avtomatik boshqarish va ogohlantiruvchi signal sistemalari bilan chambarchas bog‘langan. u texnologik jarayon va boshqarish organlariga ta’sir ko‘rsatidi. releli himoyalanish, rele vositasida qurilgan bo‘lib, bir qator energiya turlari yordamida ishlaydigan uskunalarda qo‘llaniladi. avtoblokirovka qurilmasi, asosan uskunalarni noto‘g‘ri o‘chirib-yoqish vaqtida ishga tushadi. boshqarish – berilgan algoritm funkisyalarining to‘g‘ri ishlashini ta’minlaydi. algorit – kompyuterlarning maxsus tili bo‘lib, dastur asosida boshqariladigan dastgohlarga perforkarta yoki perfolentalar yordami texnologik jarayonlar ketma-ketligi kiritiladi. dastgohlar berilgan algorit asosida texnologik jarayonlar ketma-ketligini bajarib boradi. masofaviy boshqarish ish joyida inson ishlashi xavfli bo‘lgan vaziyatlar yoki boshqa hollarda uskunalar masofadan boshqariladi. ishchi uskunalarga buyruqlar biror vosita yordamida yoki energiya ko‘rinishida uzatiladi. masalan, elektr energiyasi, yorug‘lik, issiqlik, to‘lqin va hokazo. avtomatik boshqarish texnik uskunalar to‘liqini o‘zida mujassamlashtirib, ishchi-xodimning ishtirokisiz texnologik jarayonni boshqaradi, ishchi uskunalarni ishga tushirib o‘chiradi, ish jarayonining xavfsiz borishini, texnologik jarayonning barcha parametrlari to‘g‘ri ishlashini ta’minlaydi. maksad: talabalarni avtomatik boshqarish tizimlarining turlari bilan …

3 / 22

arklanadilar: boshqarishni markazlashtirish darajasi bo‘yicha; boshqarish obektiga ta’sir turiga ko‘ra; teskari aloka borligi bo‘yicha; avtomatik boshqarish dasturtashuvchining turiga ko‘ra. maksad: talabalarni avtomatik boshqarish tizimlarining turlari bilan tanishtirish. jarayonni ma’lum ketma – ketlikda va berilgan tartib bo‘yicha odam ishtirokisiz amalga oshiradigan chora tadbirlar majmuisiga texnologik jarayonni avtomatik boshqarish deyiladi. metall kesish stanoklarida zagotovkaga ishlov berish jarayonlarini boshqarishda shpindelning aylanish chastotasini, support yoki stolining bo‘ylanma va ko‘ndalang xarakatlari tezliklarini yoki revolver kallagi xolatini o‘zgartirishga to‘g‘ri keladi. bu boshqariladigan kattaliklar jarayonning boshqarish parametrlari deyiladi. avtomatik boshqarish tizimlari kuydagicha farklanadilar: boshqarishni markazlashtirish darajasi bo‘yicha; boshqarish obektiga ta’sir turiga ko‘ra; teskari aloka borligi bo‘yicha; dasturtashuvchining turiga ko‘ra. avtomatik tizim texnologik jarayon yoki jihozni odam ishtirokisiz berilgan dastur asosida boshqarishga qaratilgan qurilmalar majmuisiga aytiladi. xar qanday avtomatik tizim (at) qaerda qo‘llanilishidan qat’iy nazar ikkita asosiy qismdan tashkil topgan: boshqarish obekti (bo) va boshqaruvchi qurilmasi (bq) dan; uning fuknsional sxemasi 3.1 rasmda keltirilgan. axborot manbai bq bo …

4 / 22

k kattaliklarni avtomatik nazorat qilish uchun qo‘llaniladi. undan tashqari boshqariladigan obektdan kerakli ma’lumotlarni olishda xam ishlatiladi (3.3 - rasm). art – obektni tavsiflovchi rostlanuvchi fizik kattalikni oldindan belgilangan qiymat chegarasida o‘zgarishini avtomatik tarzda ushlab turadi (3.4 rasm). abt – obektni avtomatik boshqarishni ta’minlaydi (3.5 rasm). ular ochiq va yopiq boshqarish tizimlarga bo‘linadi. teskari aloqa berk boshqarish tizimida jarayonni barqarorlashtirish uchun qo‘llaniladi (3.5 – rasm, b) akt da kirish signali belgilangan aniqlikda chiqish signaliga qayta ishlab chiqarilaradi. bunda kirish signalini qanday o‘zgarishi oldindan noma’mum bo‘ladi. bunga misol qilib obektning xolatini uzoqmasofadan boshqarishni olish mumkin. kuzatuvchi pribor d o qayd qilish ³urilmasi tb k ie ro se d ro – rostlash obekti tb – topshiriq beruvchi element se – solishtirish elementi io –ijrochi element xta - teskari aloqa signali - ochiq abt o -obekt d - datchiq k - kuchaytirgich k bo ie tb k ie d signali art t – toydiruvchi …

5 / 22

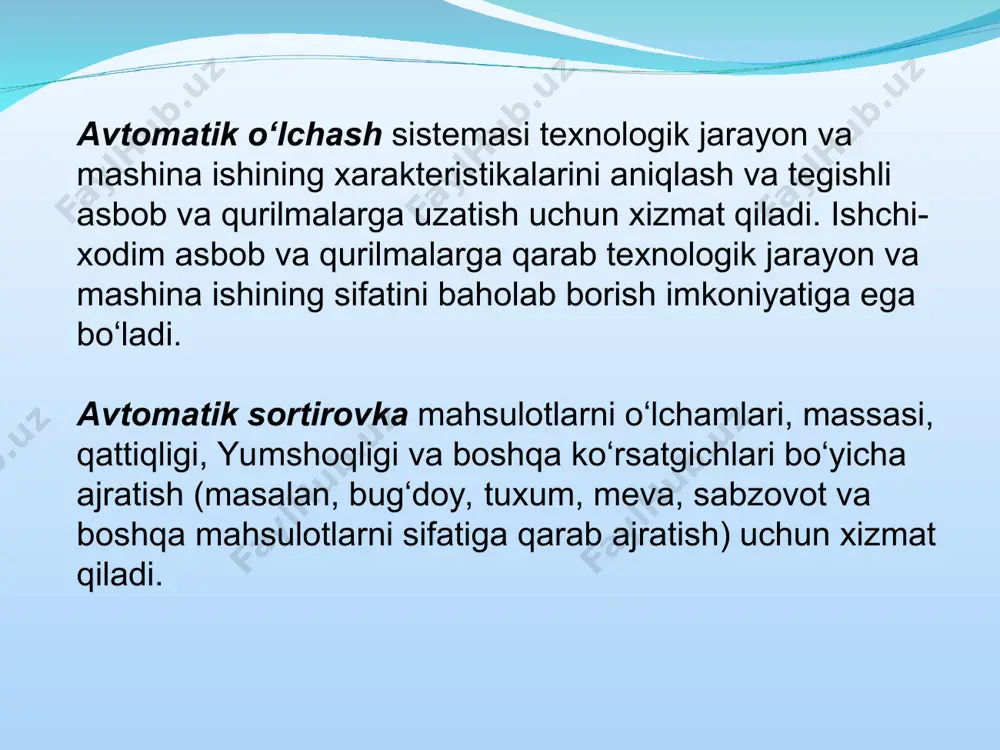

avtomatlashtirish sistemalari haqida - Page 5
