1 / 41

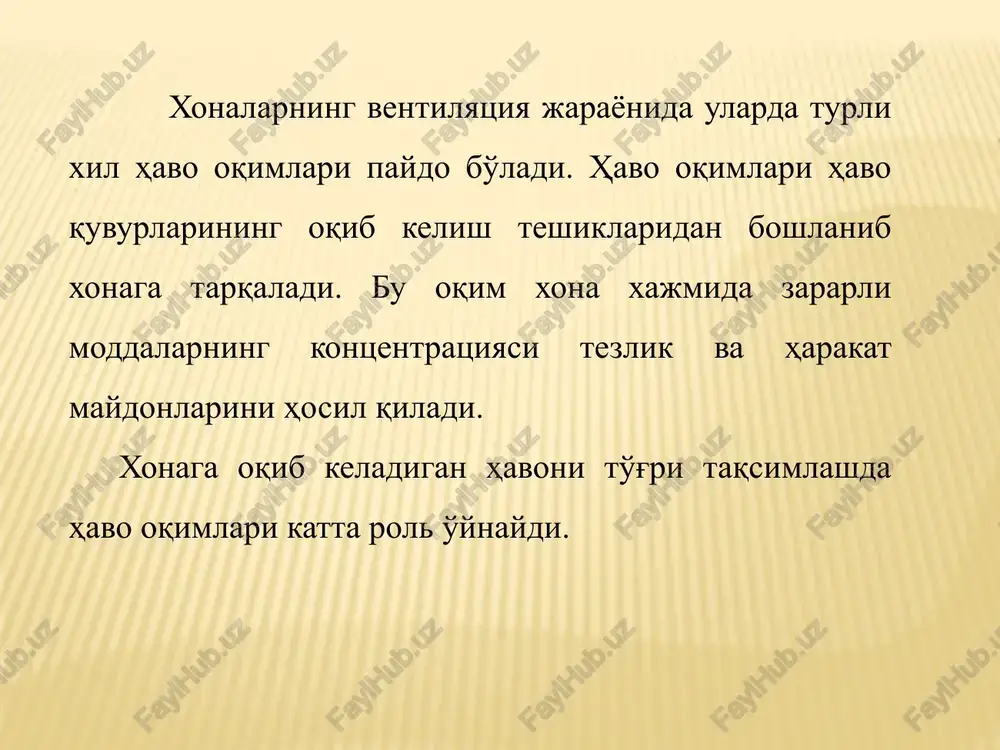

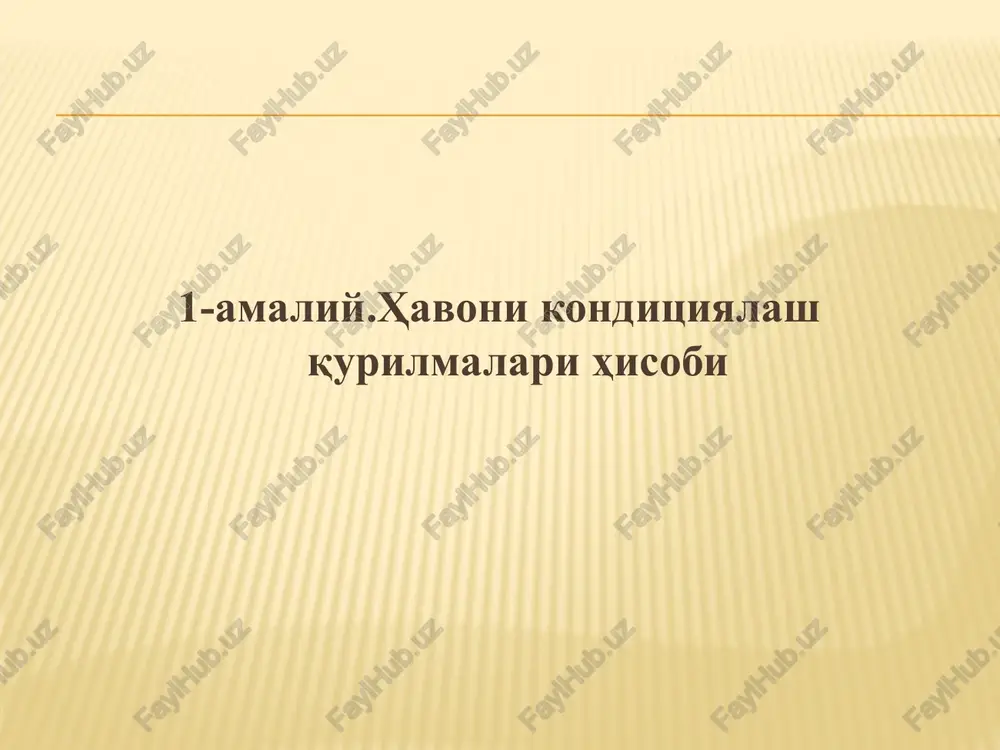

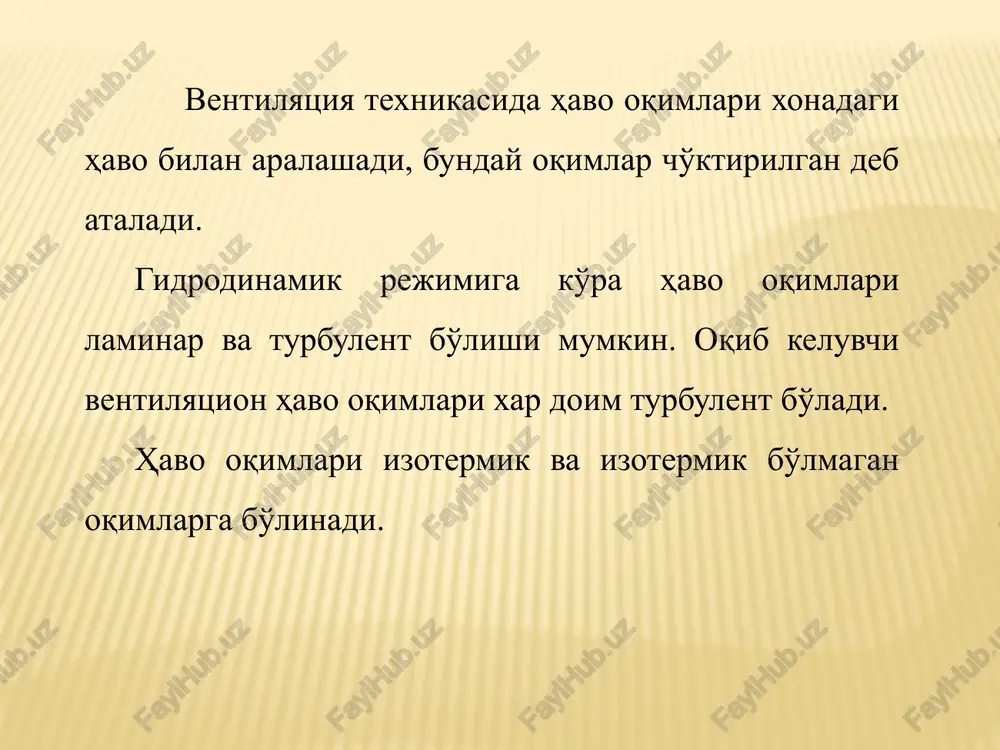

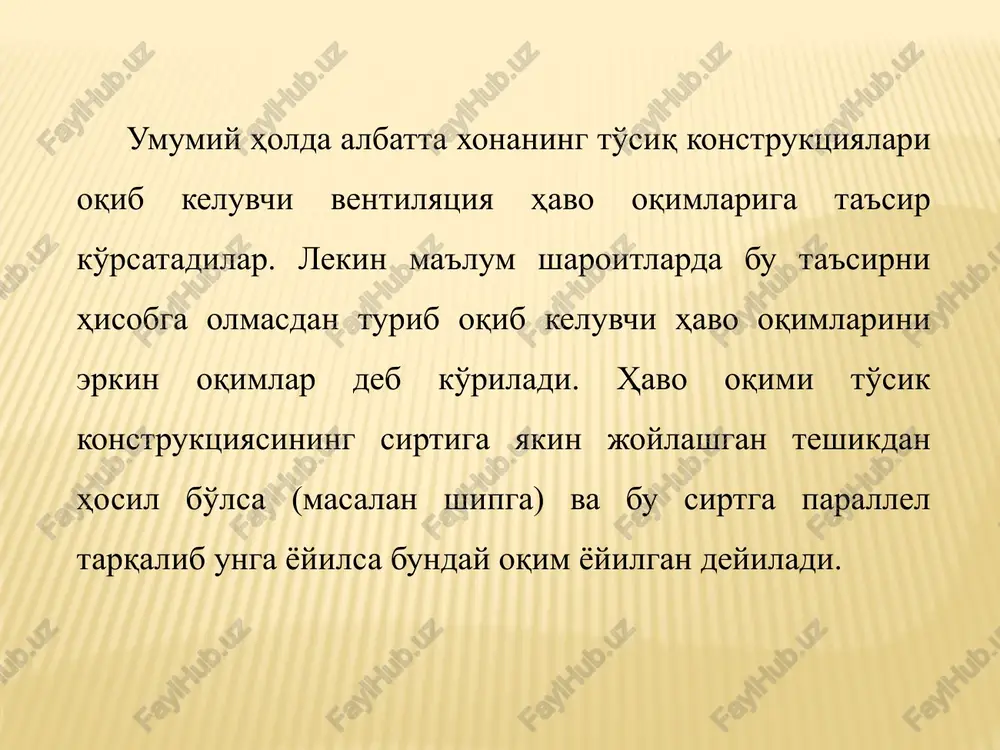

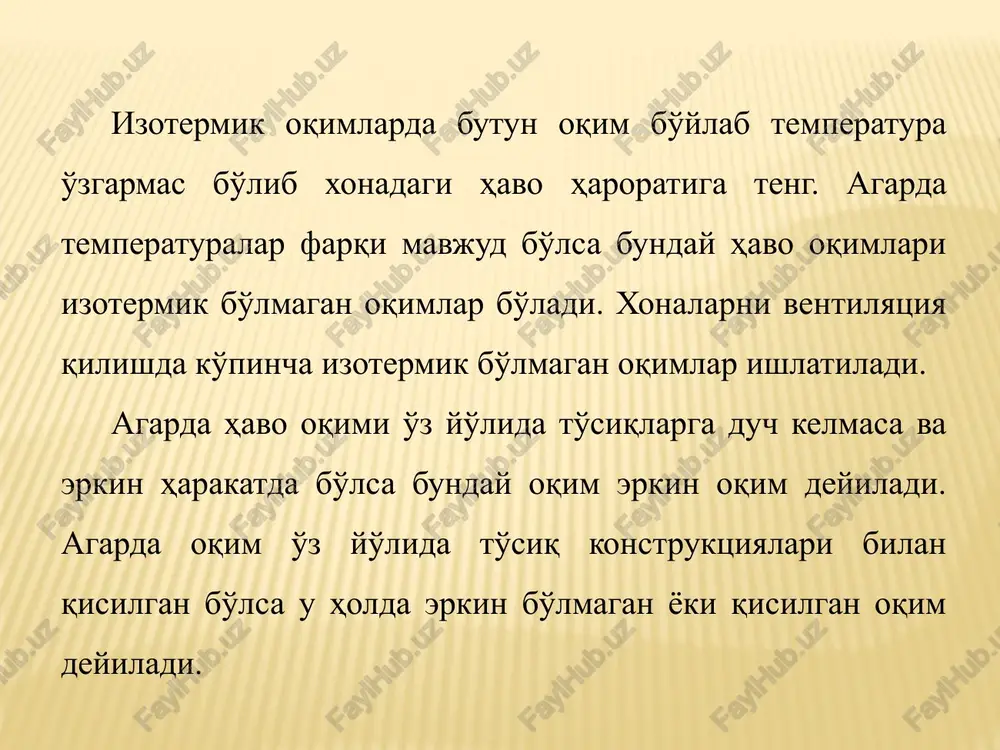

ventilyatsiya 1-amaliy.havoni konditsiyalash qurilmalari hisobi xonalarning ventilyatsiya jarayonida ularda turli xil havo oqimlari paydo bo'ladi. havo oqimlari havo quvurlarining oqib kelish teshiklaridan boshlanib xonaga tarqaladi. bu oqim xona xajmida zararli moddalarning kontsentratsiyasi tezlik va harakat maydonlarini hosil qiladi. xonaga oqib keladigan havoni to'g'ri taqsimlashda havo oqimlari katta rol o'ynaydi. ventilyatsiya texnikasida havo oqimlari xonadagi havo bilan aralashadi, bunday oqimlar cho'ktirilgan deb ataladi. gidrodinamik rejimiga ko'ra havo oqimlari laminar va turbulent bo'lishi mumkin. oqib keluvchi ventilyatsion havo oqimlari xar doim turbulent bo'ladi. havo oqimlari izotermik va izotermik bo'lmagan oqimlarga bo'linadi. izotermik oqimlarda butun oqim bo'ylab temperatura o'zgarmas bo'lib xonadagi havo haroratiga teng. agarda temperaturalar farqi mavjud bo'lsa bunday havo oqimlari izotermik bo'lmagan oqimlar bo'ladi. xonalarni ventilyatsiya qilishda ko'pincha izotermik bo'lmagan oqimlar ishlatiladi. agarda havo oqimi o'z yo'lida to'siqlarga duch kelmasa va erkin harakatda bo'lsa bunday oqim erkin oqim deyiladi. agarda oqim o'z yo'lida to'siq konstruktsiyalari bilan qisilgan bo'lsa u holda erkin …

2 / 41

igienik va arxitektura talablarni bajarish uchun havo quvuridagi teshiklarining o'rniga maxsus qurilmalar-havo taqsimlagichlar ishlatiladi. oqim va so'rish teshiklarni konstruktsiyasiga hamda havo taqsimlagichlarga va ularni joylanishiga bir necha talablar qo'yiladi: oqim va so'rish teshiklar xonadagi havo tezligini kuchaytirmasligi kerak. havo taqsimlagichlarning havo o'tishiga qarshiligi teshiklarning minimal o'lchamida va bezatilishiga ko'ra minimal bo'lishi lozim. havo so'rish teshiklari zararliklar chiqadigan joyiga yaqin o'rnatilishi lozim. oqim va so'rish teshiklarning bezatilishi xonani intereriga mos kelishi kerak. bezatilgan teshiklarni havo o'tkazadigan yuzasi standart o'lchamiga ko'ra 60 % dan kam bo'lishi mumkin emas. bu talablarning bajarilishi xonani ish zonadagi havoning holatini yaxshilashni, havo harakat tezligi me'yorga moslanishni, havo sarfini sozlashga imkoniyatni yaratib beradi. havo taqsimlagichlar konstruktsiya bo'yicha xar hil turda bo'lishi mumkin: panjaralar, plafonlar, perforatsiya qilingan panellar va boshqalar. turar joy binolarida ko'pincha panjaralar, jamoat binolarida panjaralar va plafonlar o'rnatiladi. sanoat binolarida texnologik jarayonida chiqayotgan zararliklarga, toza havo berilish zonasiga qarab boshqa turli taqsimlagichlar o'rnatiladi. havo taqsimlagichlar …

3 / 41

va xonalarning turiga qarab havo almashinuv chizmasini qabul qilinadi. xonani o'lchamlariga qarab havo taqsimlagich turi tanlanadi. xonaga beriladigan havo sarfiga va me'yorlangan havo tezligiga asoslanib havo taqsimlagichlar o'lchamini va ularning sonini aniqlanadi. tanlangan havo taqsimlagich me'yorlangan shartlar (xizmat ko'rsatuvchi zonadagi havo xarakat tezligi va haroratning o'zgarishini) bajarib bera olmasa unda boshqa turli havo taqsimlagich tanlanadi va yangitdan hisobot qilinadi. binolar ventilyatsiya tizimlarining tuzilishi turar joy binolar. turar joy binolarida kanalli tabiiy so'rish ventilyatsiya tizimlari ishlatiladi bunday tizimlarning ishlash radiusini 8 metrgacha qabul qilish tavsiya etiladi. bitta tizimga bir xil yoki bir-biriga vazifasi bo'yicha yaqin bo'lgan xonalarning kanallarini birlashtirish mumkin. bitta binoda joylashgan turar joy, yotoqxonalar, mexmonxonalarning ventilyatsiya tizimlarini bolalar, savdo, idora va boshqa tashkilotlar ventiyatsiya tizimlari bilan birlashtirish man etiladi. sanitariya tarmog'i chiqarish kanallari alohida tizimga birlashtiriladi. sanuzel xonasida 5dan ortiq unitaz o'rnatilgan bo'lsa ventilyatsiya tizimi ventilyator bilan jihozlanadi. jamoat binolari. jamoat va kommunal binolarda tabiiy va mexanik ventilyatsiya ishlatilishi …

4 / 41

ishi lozim. jamoat binolarida bir nechta xonalarni gorizontal so'rib chiqarish kanallari bilan birlashtirilish man etiladi. bundan tashqari sanuzel va boshqa xonalarning so'rib chiqarish teshiklarini bir kanallarga ulash ham mumkin emas. sanoat binolari. sanoat binolari o'ziga xos bo'lgan ventilyatsiya tizimlari va jihozlari bilan ta'minlanadi. korxonada ishlatiladigan ventilyatsiya usuli va ventilyatsiya uskunalarning soni texnologik jarayon, korxona quvvati va iqtisodiy amaliyoti bilan aniqlanadi. sanoat binolarida ventilyatsiya uskunalari ishlab chiqarish xonalarda yoki binoning tashqarisida, devorlarida, tomda joylashtirilishi mumkin, ammo xar qanday hollarda ventilyatsiya uskunalarini yong'in va kondensat namligidan himoya qilinishi va ularga xizmat ko'rsatilishiga qulay imkoniyatlar yaratilishi kerak. ventilyatsiya tizimida havo almashinuvi va aerodinamik xisobi. havo almashinuvi deb xonada zararlangan havoni qisman yoki to'liq toza atmosfera havosi bilan almashinuviga aytiladi. xonadagi talab etilgan havo almashinuv miqdori xonadagi zararli gazlarning turiga, hajmiga, insonlarning ish faoliyatiga va texnologik jarayonlarga bog'liq. jamoat va yashash binolarida asosiy zararlar – karbonat angidrid gazi, nam va issiq xavo ajralishi kabidir, …

5 / 41

va chiqayotgan havoning zichligi 1,2 kg/m3 ga teng deb olinganda qo'yidagi formulalar bilan aniqlanadi: a) oshkora issiqlik ortiqligi bo'yicha m3/soat b) ajralib chiqayotgan zararli moddalarning massasi bo'yicha m3/soat v) namlikning ortiqligi bo'yicha , m3/soat d) to'liq issiqlikning ortiqligi bo'yicha me'yorlangan almashishning karraligi bo'yicha l=v•n, m3/soat oqib kelayotgan havoning me'yorlangan solishtirma sarfi bo'yicha l=n•m, m3/soat bu formulalarda: lu-xonaning xizmat ko'rsatiladigan yoki ishchi zonasidan mahalliy so'rma tizimlar orqali chiqarib yuboriladigan va texnologik ehtiyojlarga havoning sarfi, m3/soat; qo, qt - xonadagi ortiqcha oshkora va to'la issiqlik oqimi, vt; s=1,2 kj/(m3 •0s)ga teng havoning issiqlik sig'imi; tu -xonaning xizmat ko'rsatiladigan yoki ishchi zonasidan mahalliy so'rma tizimlar orqali chiqarib yuboriladigan va texnologik extiyojlar uchun havo harorati, 0s; tx -xizmat ko'rsatiladigan zonasidan tashqaridagi xonadan chiqarib yuboriladigan havoning harorati, 0s; to -xonaga beriladigan havoning harorati, 0s; g- xonadagi namlikning ortiqligi, g/soat; du- xonaning xizmat ko'rsatiladigan yoki ishchi zonasidan mahalliy so'rma tizimlar orqali chiqarib yuboriladigan va texnologik extiyojlar …
