1 / 4

havoni konditsiyalash tizimlarini sovuqlik bilan ta’minlash o’zbekiston sharoitida havoni kondisiyalash tizimlarini sovuqlik bilan ta’minlashda quyoshli absorbsion sovutish mashinalaridan foydalanish mumkin. bu sovutish mashinalari parokompressorli sovutish mashinalariga qaraganda elektr energiyasini ancha tejashga imkon beradi, chunki ularning ishlashi uchun elektr energiyasi emas, balki quyosh energiyasi kerak. bunday sovutish mashinalarining yana bir afzalligi shundan iboratki, ular quyosh energiyasi qancha ko’p bo’lsa, shuncha ko’p sovuqlik ishlab chiqaradi, ya’ni quyoshli issiq kunlarda havoni kondisiyalash tizimlariga ko’proq sovuqlik talab qilinganligi bilan ularning unumdorligi xam shuncha ortib boradi. absorbsion sovutish mashinalarining tuzilishi xar hil bo’lishi mumkin. ularda kompressor vazifasini absorbentlar (suyuq moddalar) yoki adsorbentlar (qattiq moddalar) bajaradi. bu moddalar soviganda sovutish agentining past bosimida bug’larini yutib (absorbsiya yoki adsorbsiya xodisasi evaziga), qizdirilganida esa yuqori bosimda chiqaradi, ya’ni kompressor kabi ishlaydi, lekin elektr energiyasi o’rniga issiqlik (quyosh) energiyasini sarflaydi amaliyotga tatbiq qilish uchun an’anaviy (elektr) energiyasini sarflamaydigan va ishonchliligi bo’yicha ustunlikka ega bo’lgan adsorbsion geliosovutish qurilmalardan foydalanish maqsadga …

2 / 4

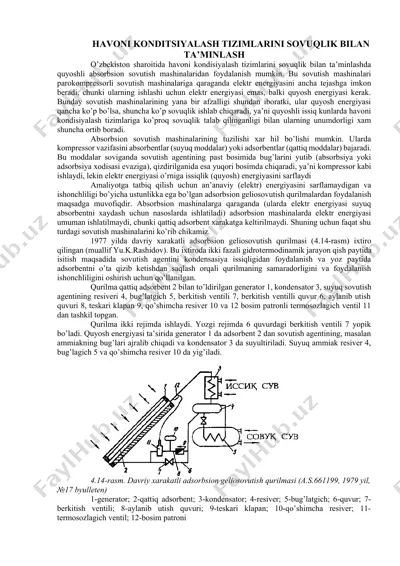

adorligini va foydalanish ishonchliligini oshirish uchun qo’llanilgan. qurilma qattiq adsorbent 2 bilan to’ldirilgan generator 1, kondensator 3, suyuq sovutish agentining resiveri 4, bug’latgich 5, berkitish ventili 7, berkitish ventilli quvur 6, aylanib utish quvuri 8, teskari klapan 9, qo’shimcha resiver 10 va 12 bosim patronli termosozlagich ventil 11 dan tashkil topgan. qurilma ikki rejimda ishlaydi. yozgi rejimda 6 quvurdagi berkitish ventili 7 yopik bo’ladi. quyosh energiyasi ta’sirida generator 1 da adsorbent 2 dan sovutish agentining, masalan ammiakning bug’lari ajralib chiqadi va kondensator 3 da suyultiriladi. suyuq ammiak resiver 4, bug’lagich 5 va qo’shimcha resiver 10 da yig’iladi. 4.14-rasm. davriy xarakatli adsorbsion geliosovutish qurilmasi (a.s.661199, 1979 yil, №17 byulleten) 1-generator; 2-qattiq adsorbent; 3-kondensator; 4-resiver; 5-bug’latgich; 6-quvur; 7-berkitish ventili; 8-aylanib utish quvuri; 9-teskari klapan; 10-qo’shimcha resiver; 11-termosozlagich ventil; 12-bosim patroni termosozlagich ventil 100s ga sozlanadi. harorat bundan oshganda termosozlagich ventil 11 ochiladi va qo’shimcha resiver 10 dan suyuq ammiak generator 1 ni …

3 / 4

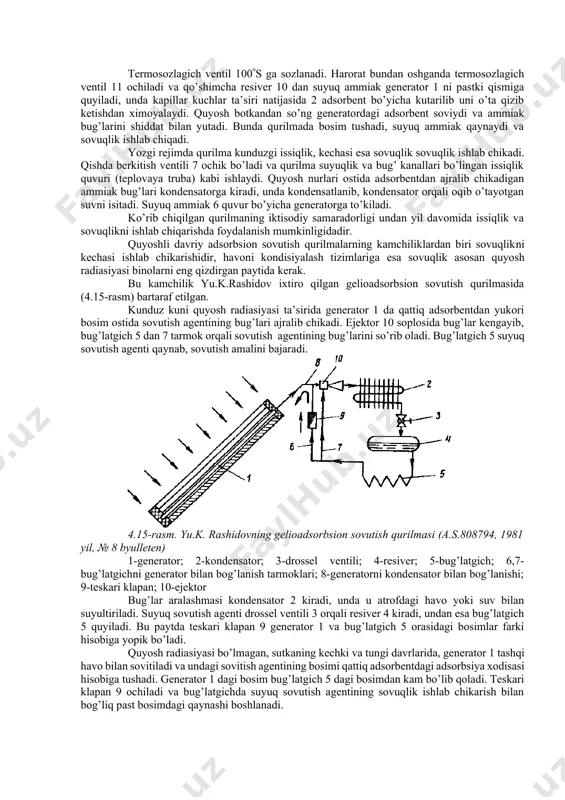

issiqlik va sovuqlikni ishlab chiqarishda foydalanish mumkinligidadir. quyoshli davriy adsorbsion sovutish qurilmalarning kamchiliklardan biri sovuqlikni kechasi ishlab chikarishidir, havoni kondisiyalash tizimlariga esa sovuqlik asosan quyosh radiasiyasi binolarni eng qizdirgan paytida kerak. bu kamchilik yu.k.rashidov ixtiro qilgan gelioadsorbsion sovutish qurilmasida (4.15-rasm) bartaraf etilgan. kunduz kuni quyosh radiasiyasi ta’sirida generator 1 da qattiq adsorbentdan yukori bosim ostida sovutish agentining bug’lari ajralib chikadi. ejektor 10 soplosida bug’lar kengayib, bug’latgich 5 dan 7 tarmok orqali sovutish agentining bug’larini so’rib oladi. bug’latgich 5 suyuq sovutish agenti qaynab, sovutish amalini bajaradi. 4.15-rasm. yu.k. rashidovning gelioadsorbsion sovutish qurilmasi (a.s.808794, 1981 yil, № 8 byulleten) 1-generator; 2-kondensator; 3-drossel ventili; 4-resiver; 5-bug’latgich; 6,7-bug’latgichni generator bilan bog’lanish tarmoklari; 8-generatorni kondensator bilan bog’lanishi; 9-teskari klapan; 10-ejektor bug’lar aralashmasi kondensator 2 kiradi, unda u atrofdagi havo yoki suv bilan suyultiriladi. suyuq sovutish agenti drossel ventili 3 orqali resiver 4 kiradi, undan esa bug’latgich 5 quyiladi. bu paytda teskari klapan 9 generator 1 …

4 / 4

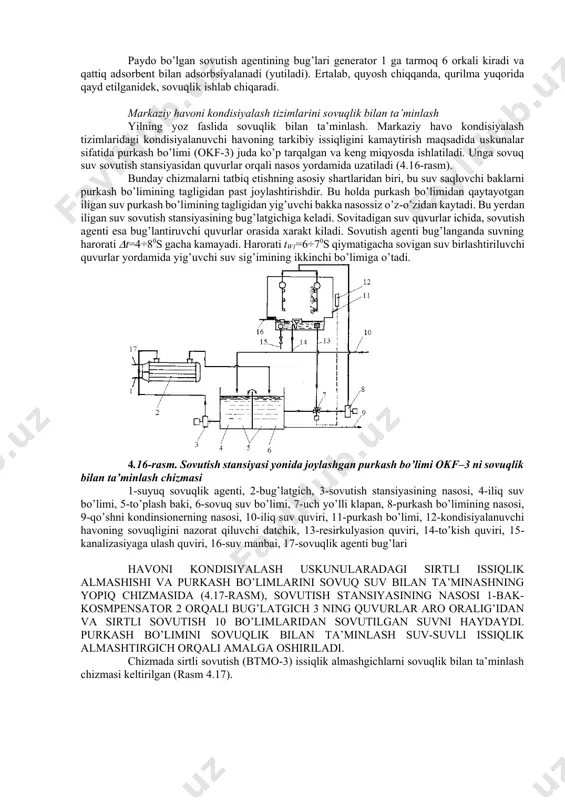

kondisiyalash tizimlarini sovuqlik bilan ta’minlash yilning yoz faslida sovuqlik bilan ta’minlash. markaziy havo kondisiyalash tizimlaridagi kondisiyalanuvchi havoning tarkibiy issiqligini kamaytirish maqsadida uskunalar sifatida purkash bo’limi (okf-3) juda ko’p tarqalgan va keng miqyosda ishlatiladi. unga sovuq suv sovutish stansiyasidan quvurlar orqali nasos yordamida uzatiladi (4.16-rasm). bunday chizmalarni tatbiq etishning asosiy shartlaridan biri, bu suv saqlovchi baklarni purkash bo’limining tagligidan past joylashtirishdir. bu holda purkash bo’limidan qaytayotgan iligan suv purkash bo’limining tagligidan yig’uvchi bakka nasossiz o’z-o’zidan kaytadi. bu yerdan iligan suv sovutish stansiyasining bug’latgichiga keladi. sovitadigan suv quvurlar ichida, sovutish agenti esa bug’lantiruvchi quvurlar orasida xarakt kiladi. sovutish agenti bug’langanda suvning harorati t=4÷80s gacha kamayadi. harorati tw1=6÷70s qiymatigacha sovigan suv birlashtiriluvchi quvurlar yordamida yig’uvchi suv sig’imining ikkinchi bo’limiga o’tadi. 4.16-rasm. sovutish stansiyasi yonida joylashgan purkash bo’limi okf–3 ni sovuqlik bilan ta’minlash chizmasi 1-suyuq sovuqlik agenti, 2-bug’latgich, 3-sovutish stansiyasining nasosi, 4-iliq suv bo’limi, 5-to’plash baki, 6-sovuq suv bo’limi, 7-uch yo’lli klapan, 8-purkash bo’limining …
